本文内容
直接结论
6061、6063和7075不是简单的“低、中、高强度”三档材料。它们的工程价值往往来自合金牌号、材料状态、毛坯形态和制造路线的组合。
| 选择对象 | 更合理的初始判断 | 主要制造关注点 |
|---|---|---|
| 6061 | 综合型CNC结构件、壳体、安装座、冷却零件 | 材料状态、残余应力、薄壁变形、阳极尺寸补偿 |
| 6063 | 挤压型材、散热鳍片、长条等截面、外观件 | 挤压直线度、扭曲、壁厚、表面质量和局部二次加工 |
| 7075 | 高承载、重量敏感、截面受限的结构件 | 材料方向、应力释放、腐蚀防护、阳极外观和综合成本 |
正确的决策顺序不是先问“哪一种材料最好”，而是：
零件功能与失效模式
→ 强度、耐腐蚀、外观、导热和加工的优先级
→ 展伸材还是铸造材
→ 板材、棒材、管材、挤型材或锻件
→ T5、T6、T651、T73等材料状态
→ CNC、挤压、接合和表面处理路线
→ 样件验证与量产控制

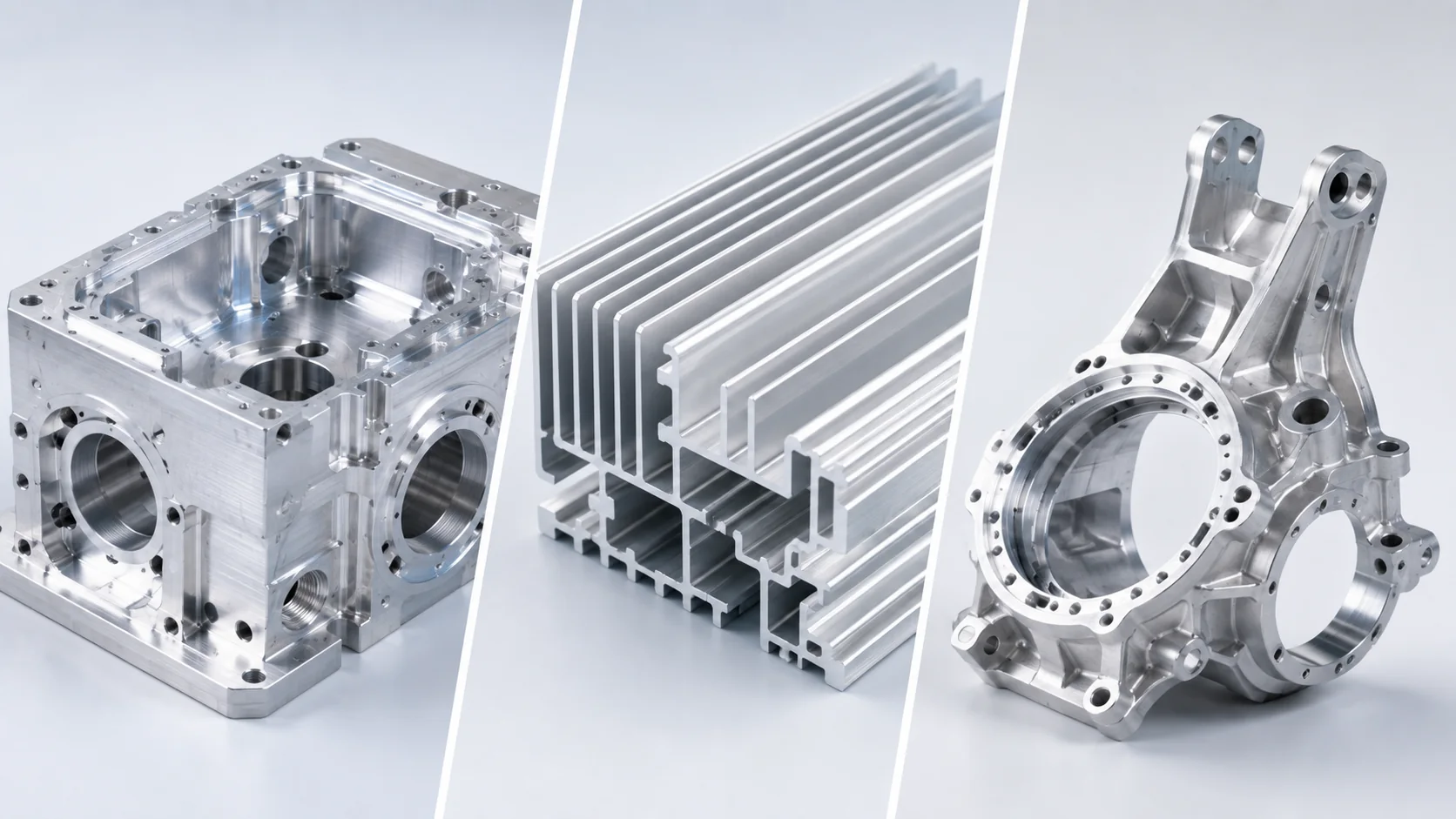

6061、6063与7075的差异不仅在牌号本身，也体现在毛坯形态、制造路线和最终使用功能。
1. 选材首先要确定性能优先级
铝合金选材的困难，不是可选牌号太少，而是工程目标之间经常互相制约。更高强度可能伴随更高材料成本、更复杂的防腐要求或更严格的加工控制；更好的挤压性和外观性，未必意味着更高的承载能力；更高的导热能力，也不能自动解决接触热阻、流道或空气侧换热问题。
在DFM阶段应先排列以下要求：
- 承载、刚度、疲劳和冲击；
- 耐腐蚀、冷却液兼容性和环境暴露；
- 导热、热扩散和界面接触；
- 外观、色差、光泽和表面处理；
- CNC加工、挤压、焊接或钎焊适应性；
- 尺寸稳定性和批量过程能力；
- 材料供应、模具投入、单件成本和生命周期成本。
没有必要要求一个牌号在所有项目上都达到最高水平。更实际的做法是区分：
- 必须满足的CTQ：例如轴承座位置、密封面、承载截面或防腐要求；
- 可以折中的项目：例如非功能面的外观、局部重量或非关键强度余量；
- 必须通过样件验证的项目：例如阳极色差、薄壁回弹、焊后变形和热接触性能。
2. 牌号之前，先分清展伸材、铸造材和毛坯形态
6061、6063和7075通常属于展伸铝合金体系，可通过轧制、挤压、拉伸、锻造等方式形成板、棒、管、型材或锻件。展伸材和压铸、砂型铸造等铸造材料的合金体系、组织、缺陷模式和加工边界并不相同。
| 毛坯路线 | 主要优势 | 主要风险 | 典型用途 |
|---|---|---|---|
| 板材 | 适合扁平件、冷板、壳体和安装板 | 单侧大量去料后可能翘曲 | 冷板、底板、薄壁壳体 |
| 棒材 | 适合轴类、法兰、套筒和小型块状件 | 大直径零件材料利用率较低 | 法兰、接头、轴承座 |
| 管材 | 可减少中空件内部去料 | 内外径、壁厚和直线度受规格限制 | 套筒、筒体、结构管 |
| 挤型材 | 截面接近最终形状，可减少CNC去料 | 需要模具，截面沿长度方向基本恒定 | 散热器、导轨、长条壳体 |
| 锻件 | 可优化高载荷结构和材料流线 | 前期工装和批量门槛较高 | 高载荷支架、紧凑结构件 |
| 压铸件 | 复杂外形可近净成形，适合大批量 | 气孔、收缩、局部致密度和加工基准需验证 | 大批量复杂壳体 |
因此，“6061还是7075”只回答了部分问题。对于同一零件，6063挤型加局部CNC、6061整料CNC、7075锻件加精加工，可能是三条成本和风险完全不同的路线。
3. 6061：综合平衡型精密零件的常见起点
6061属于热处理强化的6000系铝合金。它通常不是单项性能最高的材料，但在强度、耐腐蚀、加工、表面处理、可获得性和综合成本之间比较平衡，因此常被用作精密零件的初始候选。
6061更适合的场景
- CNC壳体、安装座、法兰和连接结构；
- 液冷板主体、歧管和一般冷却结构；
- 光模块壳体、散热底座和精密结构件；
- 机器人普通关节壳体、电机端盖和减速器安装座；
- 需要阳极氧化、局部遮蔽和后续装配的零件；
- 样件到中批量阶段，需要快速修改结构的零件。
6061的“容易加工”不等于不会变形。以下结构仍需重点评估：
- 大面积单侧挖空；
- 深腔与薄壁组合；
- 高平面度大板；
- 开口壳体和不对称截面；
- 阳极前后都要求精密配合的孔和止口。
对于大量去料的板材零件，材料状态、粗精加工分离、对称去料、装夹力和中间检测，往往比把牌号从6061改成更高强度材料更重要。
4. 6063：优势来自挤压截面与表面质量
6063同样属于6000系，但工程定位与6061不同。它的主要价值通常不是用于整块高负载CNC零件，而是利用良好的挤压成形能力，把鳍片、导轨、侧壁、卡槽和长条型截面在毛坯阶段直接形成。
6063适合的结构
- 长条散热器和规则鳍片；
- 光模块或电子设备的挤压壳体；
- 导轨、框架和等截面支撑件；
- 对表面外观和阳极色调要求较高的型材；
- 挤压后只需要切断、钻孔、攻牙、铣槽和局部精加工的部件。
挤型材仍然需要CNC和质量控制
挤压不是最终精度加工。量产时仍需管理：
- 截面壁厚、鳍片厚度和局部塌角；
- 长度方向的直线度、扭转和弯曲；
- 模具磨损造成的截面漂移；
- 切断后的端面和总长；
- 安装面、孔系、螺纹和热接触面的二次加工；
- 阳极前的表面缺陷和挤压纹；
- 不同挤压批次的外观一致性。
如果零件截面沿长度方向变化很大、内部有多方向腔体，或者批量不足以摊销模具，6063挤型未必比6061整料CNC更经济。
5. 7075：高承载轻量化的选择，但不是默认升级
7075属于7000系高强度铝合金。在截面受限、重量敏感并承受较高载荷时，它可以让设计者在较小体积内获得更高的承载能力，因此常被考虑用于机器人关节、高载荷支架、输出接口和紧凑结构件。
7075更合理的使用条件
- 强度或疲劳确实是主要设计瓶颈；
- 减薄截面后仍能满足刚度和局部稳定性；
- 零件不依赖焊接热影响区保持原始强度；
- 防腐和表面处理方案已经明确；
- 材料成本和更严格的过程控制能够被产品价值吸收。
7075的量产风险
- 大量材料去除后可能释放残余应力；
- 薄壁、开口和不对称结构更容易出现松夹回弹；
- 一般耐腐蚀能力不应按6061的经验直接套用；
- 阳极膜颜色、均匀性和外观验收更需要样件确认；
- 精密孔、螺纹和配合面需要明确遮蔽或尺寸补偿；
- 返工、报废和材料替换的成本通常更高。
因此，7075不能被理解为6061的直接升级版。对于普通安装座、散热件和中等载荷结构，如果6061已经满足功能，改用7075可能只增加成本和制造风险。
6. 材料状态可能比牌号差异更影响尺寸稳定性
图纸只写“AL6061”或“AL7075”通常不够。完整的材料定义至少还应包括调质状态和毛坯形态。
常见状态的工程含义
| 状态 | 工程理解 | 典型关注点 |
|---|---|---|
| T5 | 常见于挤型材，挤压冷却后人工时效 | 截面、直线度、强度和外观的平衡 |
| T6 | 固溶热处理并人工时效 | 强度较高，但不能自动代表低残余应力 |
| T651 | 在T6基础上增加拉伸消除应力 | 大量去料板材的尺寸稳定性通常更有利 |
| T73 | 常用于部分7000系以改善抗应力腐蚀能力 | 强度、防腐和使用环境之间的取舍 |
状态名称只是起点，实际还需要确认：
- 产品标准和材料供应状态；
- 板厚、棒径或型材截面；
- 轧制、挤压或拉伸方向；
- 是否经过矫直和应力消除；
- 材料证明书与炉批、批号追溯；
- 替代牌号或替代状态是否需要客户批准。
对于薄壁、大平面和高去除率零件，即使使用T651，也不能省略合理的装夹、粗精加工分离和中间放置验证。
7. 加工性不能只理解为“好不好切”
材料的CNC加工性应至少从以下维度评价：
切屑形成
+ 刀具负荷与寿命
+ 毛刺和积屑瘤
+ 加工面质量
+ 大余量去除效率
+ 热量和冷却
+ 薄壁回弹
+ 松夹后的尺寸稳定性
+ 批量刀补频率三种材料的加工关注点
| 项目 | 6061 | 6063 | 7075 |
|---|---|---|---|
| 常见加工角色 | 板、棒、块料的综合CNC加工 | 挤型后的切断与局部二次加工 | 高承载结构件的精密加工 |
| 切削策略 | 兼顾效率、表面和变形 | 防止软薄壁、毛刺和局部振动 | 控制刀具负荷、发热和残余应力释放 |
| 夹具重点 | 对称支撑、控制夹紧力 | 控制长料定位、扭曲和截面变形 | 刚性支撑、分阶段去料和松夹复测 |
| 量产风险 | 毛坯批次和薄壁变形 | 挤压批次、模具磨损和直线度 | 材料成本、变形、防腐和外观一致性 |
零件在夹具中测量合格，不代表松开后仍然合格。薄壁壳体和长条型材尤其应安排松夹复测、工序间放置和最终功能基准复检。
8. 阳极氧化必须在材料选择阶段考虑
阳极氧化不是加工完成后的单独装饰工序。合金成分、组织状态、毛坯表面和前处理会影响膜层、颜色、光泽和批次一致性。
6061
通常能够获得较稳定的功能性阳极或硬质阳极效果，适合综合型精密零件。但不同材料批次、机加工表面、喷砂参数和膜厚仍可能造成颜色差异。
6063
经常用于重视表面和外观的挤型材，适合装饰阳极。必须注意挤压纹、模具痕、矫直痕和局部二次加工面之间的外观差异。
7075
可以阳极处理，但外观和颜色控制通常更困难，不能直接按6061或6063的样板标准验收。对于外观面，应在量产前用真实材料状态、真实前处理和目标膜厚制作限度样板。
所有牌号都要提前确认的接口
- 轴承孔、销孔和精密止口；
- 密封面、导热接触面和电接触面；
- 螺纹、小孔和盲孔；
- 接地位置和导电要求；
- 遮蔽边界、挂点和夹具接触痕；
- 膜厚对配合尺寸与粗糙度的影响。
当图纸同时要求统一外观、完整覆盖和微米级配合时，这些目标可能互相冲突，必须在DFM阶段确认优先级。
9. 三大行业中的典型选择逻辑
9.1 AI服务器液冷零件
液冷板、歧管和接口零件通常需要综合考虑导热、密封、耐腐蚀、接合方式、内部清洁度和加工稳定性。6061常作为CNC结构件的起点，但最终还要根据钎焊、摩擦搅拌焊、密封结构和冷却液体系确认。7075不应只因强度更高就用于流体边界；6063更适合挤压通道或长条散热结构，而不是所有复杂冷板。
9.2 人形机器人关节零件
普通壳体、端盖和安装座通常重视综合加工性与精密基准，可优先评估6061。重量敏感且高载荷的关节支架、输出接口或紧凑壳体可评估7075，但需要把薄壁变形、轴承压装、阳极补偿和防腐纳入CTQ。6063更适合长条连杆型材、导轨或次承载外壳，而不是高载荷关节核心接口。
9.3 光模块精密结构件
6063挤型适合长条壳体、规则鳍片和量产散热器；6061 CNC适合复杂腔体、多面基准、样件和中小批量；7075只有在结构承载和重量要求确实超过6061能力时才值得评估。材料导热差异必须与TIM、接触面、鳍片和系统风量一起判断。
10. 样件材料不等于量产材料路线
样件阶段常使用标准板材或棒材进行整料CNC，因为无需模具、修改快、交期可控。但进入量产后，应重新评估：
- 是否改用挤型、管材、锻件或压铸毛坯；
- 模具费能否通过数量摊销；
- 毛坯接近最终形状后是否减少加工时间和材料浪费；
- 新毛坯是否引入直线度、气孔、模具磨损或批次波动；
- 样件的100%检测能否转换为首件、巡检和SPC；
- 阳极颜色、膜厚和材料批次是否有量产限度样板；
- 替代材料和第二供应来源如何批准。
整料CNC样件成功，只证明结构具备可加工性，并不自动证明这就是最经济的量产路线。反过来，计划采用挤型或压铸量产，也不代表开发初期必须立即开模。
11. RFQ中应如何定义铝合金
| RFQ输入 | 工程用途 |
|---|---|
| 合金牌号 | 确认基础材料体系 |
| 调质状态 | 判断强度、残余应力和加工稳定性 |
| 毛坯形态 | 判断挤压模具、加工余量和制造路线 |
| 材料标准与证明 | 建立化学成分、机械性能和批次追溯 |
| CTQ与装配关系 | 确定功能基准、装夹和检测方案 |
| 使用环境 | 判断腐蚀、温度、介质和防护要求 |
| 表面处理 | 确认膜厚、颜色、遮蔽和尺寸补偿 |
| 年用量与单批数量 | 比较整料CNC、挤型、锻造和压铸经济性 |
| 样件与量产计划 | 规划材料验证、模具和过程能力建立 |
| 替代材料规则 | 防止未经确认更换牌号、状态或来源 |
对于尚未确定材料的项目，RFQ可以同时提供功能要求和允许替代范围，让供应商比较多条制造路线。只写“铝合金，供应商自选”会把承载、防腐、外观和量产风险一起留到后期。
12. 快速选择清单
提交图纸前，可以用以下问题检查材料路线：
- 零件真正的失效模式是强度、刚度、疲劳、腐蚀、导热还是外观？
- 结构是否可以保持恒定截面，从而使用6063挤型？
- 6061是否已经满足载荷，还是确实需要7075的高强度？
- 图纸是否定义了T5、T6、T651或T73等状态？
- 毛坯需要板、棒、管、挤型、锻件还是铸件？
- 大量去料和薄壁结构是否需要分阶段加工与松夹复测？
- 阳极面、遮蔽面、导热面和精密配合面是否明确？
- 样件路线与量产路线是否分别评估？
- 材料证明、批次追溯和替代审批是否明确？
常见问题
6061、6063和7075铝合金，哪一种最适合CNC精密零件？
没有一种牌号适合所有精密零件。6061通常是综合性能、加工、表面处理和供应稳定性较均衡的起点；6063更适合以挤压截面和外观为主、再进行局部CNC加工的零件；7075适合重量敏感且承载要求较高的结构件，但需要更严格地控制材料状态、残余应力、腐蚀防护和阳极一致性。
为什么6063更常用于铝挤型材和散热器？
6063具有良好的挤压成形能力和表面质量，适合把鳍片、导轨、侧壁和长条型截面连续成形，再通过切割、钻孔、攻牙和局部精加工完成装配接口。它的价值主要来自材料与挤压工艺的组合，而不是单独依靠强度。
7075强度更高，为什么不能替代所有6061零件？
更高强度只解决部分承载问题。7075通常材料成本更高，耐腐蚀和阳极外观控制更困难，大量去料或薄壁加工时也需要更严格的应力与变形管理。对于普通安装座、散热件和一般结构件，6061往往能以更低的综合风险满足要求。
提交铝合金零件RFQ时，除了牌号还需要提供哪些材料信息？
至少应提供材料状态、毛坯形态、适用材料标准、关键尺寸与CTQ、表面处理、使用环境、装配关系、年用量和单批数量。对于薄壁、大面积去料、高平面度或外观阳极零件，还应说明材料方向、颜色要求、遮蔽区域和批次一致性要求。
