直接结论
人形机器人轻量化不是在四种材料中选出一个“冠军”，而是让不同材料承担不同任务。
- 7075铝合金适合形成执行器壳体、安装座、输出法兰等复杂精密基准；
- 钛合金适合输出轴、销轴、紧固件和局部高载荷接口；
- PEEK适合绝缘、导向、耐磨和轻载功能件；
- CFRP适合手臂、腿部连杆和远离关节轴的长尺寸轻量结构。
真正有效的方案通常是多材料协同，而不是把整台机器人统一换成某一种材料。
1. 为什么轻量化不能只看密度？
在人形机器人中，减轻500克并不总能带来相同价值。位于躯干中心附近的500克，主要增加整机承载；位于前臂、小腿或末端执行器的500克，还会明显增加转动惯量，使上游关节需要更高的加速扭矩、制动力和电流。
因此，材料选择至少要同时考虑：
密度
× 刚度
× 强度与疲劳
× 载荷方向
× 装配接口
× 制造工艺
× 生命周期与量产成本只比较密度，会产生三类常见误判：
- 钛合金密度高于铝合金，但在截面受限的高载荷位置可能更合适；
- PEEK比铝轻很多，但未增强PEEK的刚度也远低于金属；
- CFRP沿纤维方向可以很强，却不是所有方向都具有相同性能。

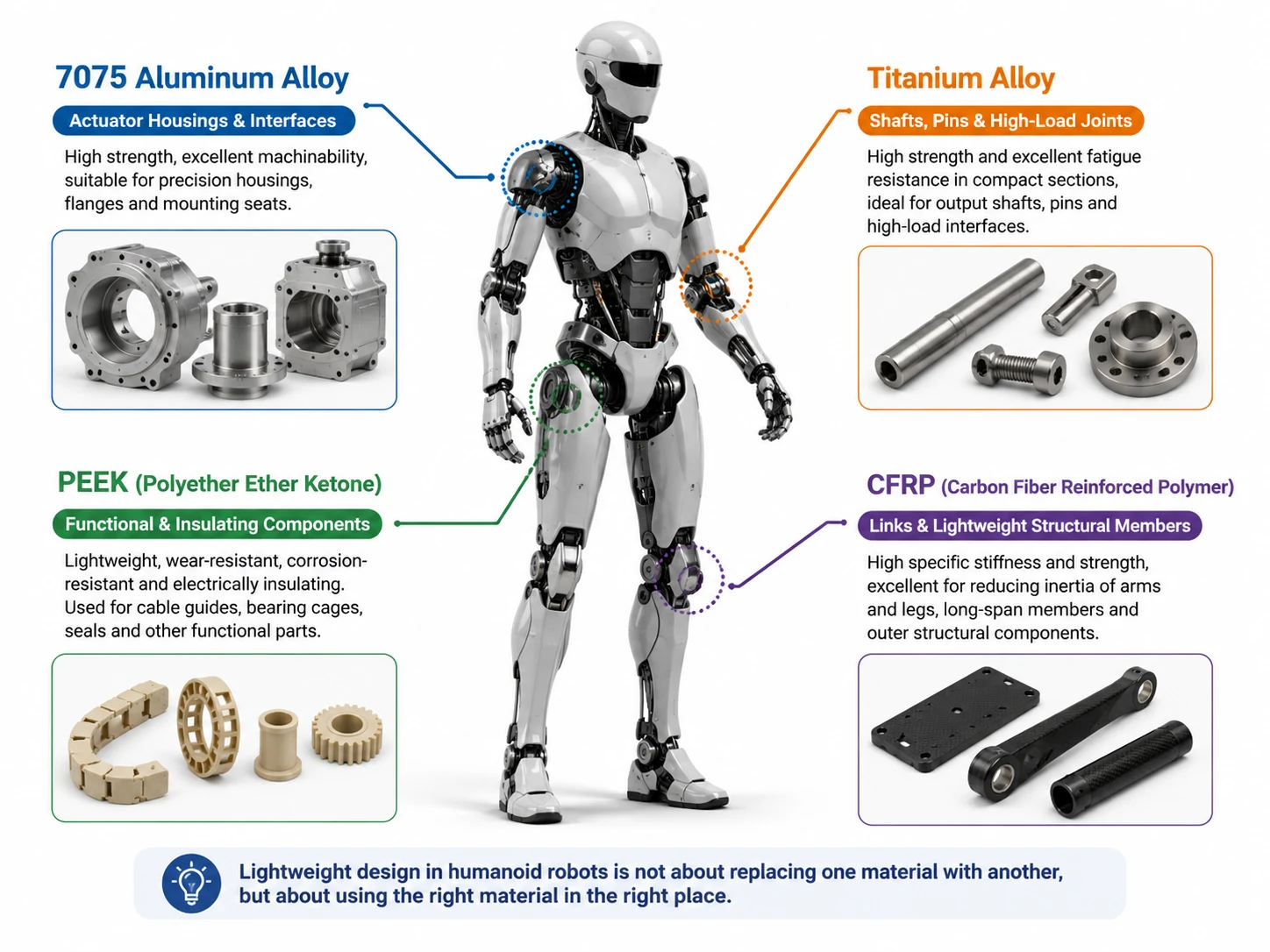

四种材料的工程定位
| 对比项目 | 7075铝合金 | Ti-6Al-4V钛合金 | PEEK | CFRP |
|---|---|---|---|---|
| 典型密度 | 约2.80 g/cm³ | 约4.42 g/cm³ | 未增强牌号约1.30 g/cm³ | 随纤维、树脂与铺层变化 |
| 刚度特征 | 金属刚度，适合精密壳体 | 高于铝合金 | 未增强牌号明显低于金属 | 高度依赖纤维方向 |
| 主要优势 | 强度、加工性、导热与成本较平衡 | 高强度、疲劳与耐腐蚀 | 轻、绝缘、耐化学、低摩擦 | 高比刚度，适合长连杆与梁 |
| 主要限制 | 薄壁变形、腐蚀与表面处理补偿 | 材料与加工成本高、导热较低 | 蠕变、预紧保持与刚度 | 各向异性、连接与质量控制复杂 |
| 更合理的定位 | 主体精密结构 | 局部高载荷结构 | 功能材料 | 连杆和梁材料 |
表格中的数值只能用于建立量级认识。最终选择还必须确认材料状态、产品形态、纤维增强比例、铺层以及供应商数据。
2. 7075铝合金：为什么仍是关节壳体的现实主力？
执行器壳体并不是一个简单外罩。它往往要在同一个零件中形成：
- 轴承座；
- 减速器定位止口；
- 电机安装面；
- 编码器安装结构；
- 输出法兰接口；
- 螺纹、销孔和装配基准；
- 线缆与散热结构。
这些特征不仅数量多，而且彼此之间存在同轴、垂直、平行和位置关系。7075铝合金的优势，是能够在较低重量下保留金属刚度，并通过CNC加工形成复杂内腔、薄壁结构和精密孔系。
它通常适合：
- 关节执行器壳体；
- 减速器安装座；
- 输出法兰；
- 电机端盖；
- 编码器安装座；
- 轻量化连接支架。
7075壳体的制造风险
7075并不是把壁厚做薄就能自然得到优质轻量结构。工程上还要控制：
- 深腔和大面积去料后的残余应力释放；
- 薄壁开口结构的装夹变形；
- 轴承压装对孔形和壳体刚性的影响；
- 阳极氧化对轴承孔、销孔和止口尺寸的影响；
- 高频拆装螺纹的磨损与拉脱风险；
- 尖角、螺栓圆和壁厚突变处的应力集中。
对于需要大量材料去除的板材零件，7075-T651通常比普通T6状态更有利于控制加工后变形，但仍不能省略对称去料、粗精加工分离、必要的稳定化以及最终基准复检。
7075的核心价值，不是单项性能最高，而是可以把轻量化结构和精密装配基准做在同一个可加工零件中。
3. 钛合金：不是比铝更轻，而是在有限空间承受更高载荷
Ti-6Al-4V的密度高于7075，因此不能简单写成“钛比铝轻”。它的价值是更高的强度潜力、较好的疲劳和耐腐蚀性能，使设计者有机会在截面受限的位置缩小结构尺寸。
更适合钛合金的位置包括：
- 输出轴；
- 高载荷关节销；
- 连接耳和叉形接口；
- 高强度紧固件；
- 局部金属嵌件；
- 受循环载荷的紧凑法兰；
- 容易腐蚀或磨损的接口。
为什么不把整个壳体都换成钛？
大尺寸钛合金壳体通常会带来：
- 原材料成本上升；
- 切削速度降低；
- 刀具磨损和加工时间增加；
- 切削热集中；
- 薄壁结构回弹；
- 散热能力下降；
- 检测和返修成本提高。
因此，更现实的结构常常是：
7075铝合金主体
+
钛合金高载荷接口、轴、销或紧固件钛合金最适合解决局部载荷密度问题，而不是承担整机的全部轻量化任务。
4. PEEK：它更像功能材料，而不是轻量版金属
PEEK是一种高性能热塑性聚合物，但“PEEK”不是单一性能等级。至少需要区分：
| 类型 | 主要特征 |
|---|---|
| 未增强PEEK | 韧性、绝缘和耐化学性较好，但刚度较低 |
| 玻纤增强PEEK | 刚度和尺寸稳定性提高，密度与方向性也会变化 |
| 碳纤增强PEEK | 刚度进一步提高，但成型方向、导电性和收缩更复杂 |
未增强PEEK密度大约为1.30 g/cm³，明显低于金属，但其弹性模量也只有金属的一小部分。加入碳纤维后刚度可以显著提高，不过仍需要区分熔体流动方向、纤维取向以及注塑和机加工状态。
PEEK适合承担什么任务？
PEEK更适合：
- 线缆导向件；
- 电气绝缘隔套；
- 轴承保持架；
- 耐磨垫片；
- 密封支撑环；
- 传感器附近支架；
- 轻载衬套；
- 内部防护件；
- 低载荷功能齿轮。
这些位置更重视：
轻量
+ 绝缘
+ 低摩擦
+ 耐化学
+ 复杂形状集成而不是极限刚度。
PEEK最容易被忽视的问题：蠕变
聚合物零件不一定立即断裂。它可能在长期载荷、温度和预紧力作用下逐渐变形，使轴承配合、螺栓预紧或定位关系缓慢变化。
因此，以下结构不能未经验证就直接改用PEEK：
- 高预紧轴承座；
- 减速器定位面；
- 输出法兰；
- 长期高载荷螺纹；
- 关键装配基准。
PEEK的正确用法，是替换那些不需要金属刚度，却需要绝缘、耐磨、轻量或耐化学性的功能零件。
5. CFRP：为什么更适合手臂、腿部连杆和长尺寸结构？
CFRP由碳纤维和树脂基体组成。它可以通过纤维方向和铺层，把更多材料布置在主要受力方向，因此特别适合形成轻而刚的梁、管和壳体。
在人形机器人中，CFRP更适合：
- 上臂和前臂连杆；
- 大腿和小腿结构；
- 躯干框架；
- 长尺寸连接梁；
- 轻量板件；
- 外壳和保护结构。
这些零件通常远离关节轴。降低其重量，可以更直接地降低运动惯量，并减轻上游电机、减速器和制动系统的负担。
CFRP不是“黑色铝板”
CFRP的最终性能受到以下因素共同决定：
- 碳纤维等级；
- 树脂体系；
- 纤维体积分数；
- 铺层方向和顺序；
- 孔、缺口与边缘；
- 成形温度、压力和固化质量；
- 胶接、嵌件及金属端部；
- 内部孔隙、分层和冲击损伤。
因此，不能把碳纤维原丝的强度或模量直接当作最终机器人连杆的性能，也不能用一个数值代表CFRP所有方向。
CFRP最难的部分往往是连接接口
机器人连杆需要连接轴承、执行器、法兰、螺栓、定位销和传感器。常见方案不是在CFRP主体上直接加工所有精密接口，而是采用：
CFRP管、梁或壳体
+
7075铝合金或钛合金端部
+
胶接、嵌件或机械连接金属端部负责轴承孔、螺纹、止口和重复装配，CFRP主体负责主要方向承载和远端减重。
复合材料要进入稳定量产，还必须同时建立铺层设计、成形过程监控、接合、无损或适用检验、质量追溯和修复判断，而不能只采购一块高性能材料。
CFRP擅长做轻而刚的连杆，但复杂精密接口通常仍然需要金属。
6. 按零件选材料，比按材料找零件更可靠
| 机器人零件 | 优先材料方向 | 主要判断逻辑 |
|---|---|---|
| 关节执行器壳体 | 7075-T651 | 精密接口多，适合复杂CNC加工和薄壁减重 |
| 减速器安装座 | 7075，必要时配合钢或钛嵌件 | 需要同轴、定位和局部承载 |
| 电机壳与普通端盖 | 6061或7075 | 根据强度、导热、腐蚀和成本选择 |
| 输出轴 | Ti-6Al-4V或合金钢 | 高载荷、疲劳和截面受限 |
| 高载荷销轴 | 钛合金或钢 | 接触应力和循环载荷较高 |
| 输出法兰 | 7075或钛合金 | 根据扭矩、孔距、壁厚和空间选择 |
| 线缆导向件 | PEEK | 绝缘、耐磨、轻量 |
| 隔套和耐磨垫片 | PEEK或增强PEEK | 摩擦、温度和化学环境 |
| 手臂、腿部连杆 | CFRP加金属端部 | 降低远端重量和转动惯量 |
| 外壳与保护罩 | CFRP或工程塑料 | 载荷低，重视轻量、防护和外观 |
这套分工可以概括为：
7075建立精密基准
钛合金承担局部高载荷
PEEK替换不必要的金属功能件
CFRP降低长连杆与远端结构的惯量7. 多材料结构还要解决哪些隐藏问题？
把四种材料组合起来，并不意味着设计已经完成。不同材料之间还可能产生新的风险。
7.1 CFRP与铝合金的电化学隔离
碳纤维具有导电性。CFRP与铝合金在潮湿或电解质环境中直接接触时，需要评估电化学腐蚀风险，并通过绝缘层、涂层、密封胶、垫片或其他隔离设计控制。
7.2 不同热膨胀造成的装配变化
铝、钛、PEEK和CFRP的热膨胀行为差异很大。温度变化可能改变胶接应力、轴承预紧、密封压缩量和定位状态。
7.3 金属嵌件并不是“附加小零件”
嵌件的长度、表面处理、胶层厚度、端部形状和装配公差都会影响载荷如何进入CFRP或PEEK主体。接口设计不合理，主体材料再强也可能在孔边、胶层或端部提前失效。
7.4 维修和重复拆装
机器人样机阶段经常需要更换执行器、轴承、线缆和传感器。材料和连接方式必须考虑：
- 是否可以重复定位；
- 螺纹是否耐多次拆装；
- 胶接件能否单独更换；
- 损伤是否容易发现；
- 维修后是否可以重新验证。
8. 为什么材料替换经常没有达到预期减重？
从金属换成PEEK或CFRP，不代表零件重量会按照密度比例下降。新结构往往还需要增加：
- 更厚的壁；
- 局部加强筋；
- 金属衬套；
- 螺纹嵌件；
- 胶接搭接长度；
- 防分层铺层；
- 绝缘层和密封层；
- 装配与检验所需工艺区域。
所以不能只计算：
原零件体积 × 新材料密度而应重新计算：
新结构本体
+ 金属端部与嵌件
+ 紧固件
+ 胶黏剂
+ 表面处理与隔离层
+ 制造安全余量真正有效的轻量化，是从载荷路径和功能出发重新设计，而不是保持原几何不变，只替换材料名称。
9. 材料选择应从什么问题开始？
比“想用什么材料”更重要的是确认这个零件在机器人中负责什么。
第一步：确认功能
零件主要负责承载、定位、传递扭矩、散热、绝缘、导向、耐磨、防护，还是降低运动惯量？
第二步：确认载荷与失效方式
需要考虑静载、循环疲劳、冲击、弯曲、扭转、螺栓预紧、轴承压装、温度变化和长期蠕变。
第三步：确认接口
零件是否包含精密轴承孔、定位止口、螺纹、销孔、胶接面、金属嵌件或重复拆装接口？
第四步：确认制造路线
最终需要采用CNC、锻造、注塑、模压、预浸料铺层、缠绕、胶接、嵌件成形或表面处理中的哪些工艺？
只有把材料、结构、制造和检验同时确定，轻量化方案才有工程意义。
10. 询价与工程评审应提供哪些资料？
轻量化结构件询价时，建议至少提供：
- 2D图纸和3D模型；
- 材料牌号、状态或复合材料体系；
- 零件在机器人中的用途；
- 主要载荷及方向；
- 关键装配基准和CTQ；
- 轴承、减速器、金属嵌件和相邻部件接口；
- 表面处理及电化学隔离要求；
- CFRP铺层或性能方向要求；
- PEEK是否增强以及增强比例；
- 样件数量和预计量产规模；
- 检验报告与功能验证要求。
对于CFRP复合结构，还需要明确金属端部、胶接或机械连接方式、孔边加强、外观与内部缺陷标准，以及是否需要组件装配验证。
结语：最轻的材料，不一定制造出最轻的机器人
7075适合建立复杂而准确的装配基准；钛合金适合截面受限的高载荷接口；PEEK适合替代不需要金属刚度的功能件；CFRP适合降低手臂、腿部和长连杆的远端重量。
所以，人形机器人材料选择不应追求“哪一种材料参数最高”，而应判断：
哪一种材料最适合这个零件的载荷、接口、制造方式和生命周期？
成熟的轻量化方案通常是一套多材料协同系统：
精密金属接口
+
高性能聚合物功能件
+
轻量复合材料主体
+
可验证的制造与质量控制仲德在机器人轻量化结构件评审中，更关注材料进入实际制造后的结果：薄壁结构是否稳定、轴承孔是否可控、金属端部如何定位、表面处理后尺寸是否保持，以及不同材料是否能够形成可装配、可检测和可重复生产的组件。
常见问题
7075铝合金和钛合金，哪一种更适合人形机器人？
没有统一答案。7075密度更低、加工效率更高，更适合执行器壳体和复杂安装座；钛合金密度高于铝，但强度、疲劳和耐腐蚀性能更好，更适合输出轴、销轴和局部高载荷接口。
PEEK可以直接替代铝合金执行器壳体吗？
通常不能直接替代。未增强PEEK的刚度远低于铝合金，并且需要考虑蠕变、预紧力和温度。PEEK更适合线缆导向、绝缘件、耐磨件和轻载功能结构。
CFRP为什么不适合直接加工精密轴承座？
CFRP具有明显的方向性，钻孔和切削还可能产生分层、毛边及局部纤维损伤。精密轴承座通常更适合布置在铝合金或钛合金端部，再与CFRP主体连接。
7075-T6和7075-T651有什么区别？
T651通常是在固溶热处理和人工时效基础上增加拉伸消除应力处理。对于需要大量材料去除的板材加工件，较低的残余应力有利于改善加工后的尺寸稳定性，但最终仍需结合材料厚度、来源和零件结构判断。
人形机器人轻量化最应该先减哪里的重量？
通常应优先关注远离关节轴的前臂、小腿、脚部和末端结构，因为这些位置的重量对转动惯量和上游关节负载影响更明显。但最终仍需结合整机动力学模型、强度和刚度要求判断。
