直接结论
人形机器人机身外壳不是一层只负责“好看”的皮肤。胸壳、背壳、肩罩、手臂与腿部覆盖件还要承担防护、运动避让、拆装维护、局部刚度、线束保护、外观连续性和部分电磁屏蔽任务。
三条制造路线各有清晰边界：
- 镁合金薄板温冲压：适合壁厚较均匀、曲面连续、希望获得金属质感和局部刚度的覆盖件；
- 工程塑料注塑：适合把筋位、卡扣、安装柱、线束通道和复杂曲面整合成一个零件；
- 碳纤维复合材料成形：适合对比刚度、远端减重和高端外观要求较高的项目。
真正的选择逻辑不是“哪一种材料最轻”，而是：
外壳部位与功能
→ 外壳分片和装配方式
→ 目标产量与设计冻结程度
→ 材料与成形路线
→ 修边、钻孔和局部精加工
→ 表面、嵌件与装配
→ 自由状态和整机状态验证

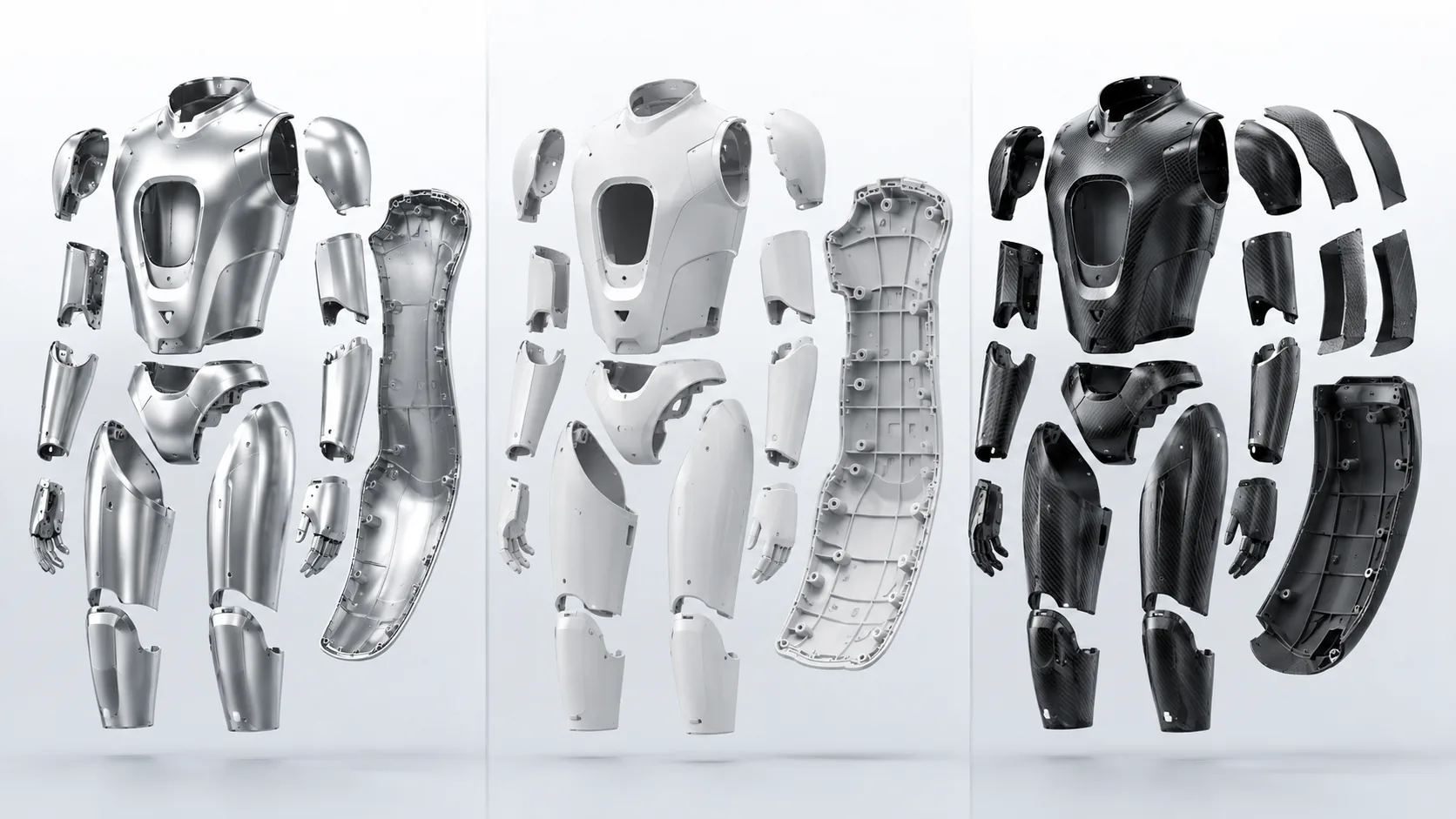

同一套人形机器人机身覆盖件可以采用金属薄板、注塑工程塑料或碳纤维复合材料路线，差异主要体现在结构集成、模具、后加工和量产方式。
1. 先定义外壳承担什么功能
同一台机器人上，不同位置的外壳要求并不相同。
| 外壳位置 | 主要功能 | 更敏感的问题 |
|---|---|---|
| 胸部和背部 | 大面积防护、外观、维护开口 | 曲面连续性、面板缝隙、散热与屏蔽 |
| 肩部护罩 | 关节防护、运动避让 | 干涉、碰撞、易更换性 |
| 上臂和前臂 | 轻量化、线束保护、造型 | 转动惯量、孔位、左右一致性 |
| 大腿和小腿 | 大曲面、防碰撞、外观 | 重量、抗凹陷、边缘缝隙 |
| 关节活动护罩 | 防夹、防尘、可维护 | 韧性、摩擦、拆装寿命 |
| 内部电子保护壳 | 绝缘、屏蔽、固定器件 | 阻燃、温度、安装柱和线束管理 |
因此，整机外壳通常采用分区选材。胸背大面板、关节护罩、前臂外壳和内部电子壳，不需要强行使用同一种材料。
2. “航空级超轻镁铝合金”不是完整材料定义
市场资料常使用“航空级”“超轻”“镁铝合金”等表达，但这些词不能直接替代工程图纸中的材料要求。
“镁铝合金”至少可能指两种不同材料体系：
- 以镁为基体、含铝等合金元素的镁合金；
- 以铝为基体、镁为主要合金元素之一的铝镁合金。
两者的密度、成形、腐蚀防护、焊接、切削和表面处理路线不同。RFQ至少应明确：
- 材料牌号和适用标准；
- 板材、注塑粒料或复合材料体系；
- 材料状态和板厚；
- 纤维种类、含量或铺层要求；
- 表面处理和颜色；
- 是否允许等效材料替代。
本文所说的镁合金温冲压，是指镁基合金薄板经过受控加热后进行冲压或曲面成形，不是把铝镁合金板和镁合金板混为一谈。
3. 镁合金薄板温冲压：金属薄壳路线
3.1 典型制造链
镁合金薄板来料
→ 下料与方向标识
→ 板料和模具加热
→ 预成形或温冲压
→ 定形与回弹补偿
→ 修边和冲孔
→ 局部CNC或精密冲切
→ 去毛刺与清洗
→ 防腐前处理和涂装
→ 嵌件、紧固件与总成装配
→ 轮廓、缝隙和外观检测镁合金板材的成形能力会受到温度、应变速度、轧制方向、板厚和曲面深度影响。温成形的目的不是简单“把材料加热变软”，而是扩大可用成形窗口，并降低开裂和回弹风险。
3.2 更适合什么结构
镁合金温冲压更适合：
- 大面积连续曲面；
- 壁厚基本均匀；
- 背面没有大量深筋和复杂安装柱；
- 需要金属触感和局部抗凹陷能力；
- 安装接口可以通过独立支架、嵌件或后加工实现；
- 数量足以分摊成形模和检具投入。
如果外壳背面需要大量一体化卡扣、螺钉柱、线束槽和复杂筋网，工程塑料注塑通常更容易实现结构集成。
3.3 模具为什么通常比大型压铸模简单
对于曲面连续、深度不大、没有复杂倒扣的薄壳，温冲压模具主要由凸模、凹模、压边、定位和温控结构组成，不需要压铸模的浇排系统、高压充型流道、复杂顶出和金属液热平衡结构。因此，同尺寸薄壳项目中，温冲压模具通常值得优先评估。
但“冲压模具简单”不能理解为没有开发难度。复杂外壳可能仍需要：
- 预成形模；
- 主成形模；
- 回弹补偿和校形模；
- 修边冲孔模；
- 仿形CNC夹具；
- 外壳总成检具。
曲面越深、外观要求越高、左右对称要求越严，模具和工装链越完整。
3.4 真正的制造风险
| 风险 | 可能结果 | 控制方向 |
|---|---|---|
| 温度不稳定 | 开裂、成形不足或批次差异 | 固定加热、转运和成形窗口 |
| 材料方向变化 | 左右件和不同排样位置表现不同 | 保留轧制方向与排样记录 |
| 局部拉伸过大 | 变薄、裂纹、表面橘皮 | 优化圆角、压边和成形道次 |
| 回弹 | 曲面、边缘和安装位置偏移 | 模具补偿、校形和自由状态测量 |
| 模具或颗粒压伤 | 可见面压痕和划伤 | 外观面保护、模具清洁和润滑管理 |
| 后续强制装夹 | 零件在夹具内合格、松夹后失真 | 仿形支撑和低夹紧力加工 |
4. 工程塑料注塑：结构集成路线
4.1 典型制造链
材料与颜色定义
→ 模流和结构DFM
→ 注塑模具
→ 试模与收缩补偿
→ 注塑成形
→ 去浇口和外观整理
→ 嵌件或螺母安装
→ 必要的喷涂、纹理或导电处理
→ 装配与尺寸验证工程塑料外壳的核心优势不是密度最低，而是可以把多个功能整合到一个成形件中：
- 加强筋；
- 卡扣；
- 安装柱；
- 螺母嵌件；
- 线束通道；
- 通风孔和局部遮挡；
- 表面纹理和颜色。
这可以减少独立支架、螺钉和后续CNC，但同时把更多功能压到模具和成形窗口里。
4.2 为什么适合较大批量
注塑成形在模具和工艺稳定后，能够获得较短节拍和较高重复性。零件越多、结构集成越充分，模具费用越容易被单件数量分摊。
不过，设计没有冻结时就进入正式模具，会使修改成本迅速上升。安装柱位置、外观分型线、浇口、顶针、纹理和装配卡扣应在开模前完成系统评审。
4.3 主要风险不是“塑料不够结实”这么简单
| 风险 | 对外壳的影响 |
|---|---|
| 不均匀收缩 | 曲面翘曲、孔位和边缘偏移 |
| 壁厚突变 | 缩痕、内应力、冷却不均 |
| 纤维取向 | 不同方向的收缩、刚度和外观差异 |
| 长期蠕变 | 螺钉预紧、卡扣和安装柱位置缓慢变化 |
| 熔接线 | 外观和局部强度薄弱区 |
| 嵌件周围应力 | 开裂、变形或拆装寿命下降 |
| 高温和化学环境 | 刚度、尺寸和表面老化 |
因此，工程塑料外壳需要把材料、筋位、浇口、冷却、纤维取向、嵌件和装配载荷一起设计，不能只在材料表中选择一个“高强塑料”。
5. 碳纤维复合材料：铺层设计路线
5.1 碳纤维不是一种固定性能材料
碳纤维外壳的性能取决于：
纤维种类
× 纤维方向
× 铺层顺序
× 树脂体系
× 含胶量
× 固化或成形工艺
× 局部加强与嵌件同样的外形和名义厚度，如果铺层方向不同，弯曲刚度、冲击行为、孔边强度和变形都会不同。因此，CFRP外壳不能只标注“碳纤维”就交给供应商自由决定。
5.2 可采用哪些成形路线
| 路线 | 特点 | 更适合的项目阶段 |
|---|---|---|
| 预浸料铺层和固化 | 表面和铺层可控，人工与周期较高 | 高端、低中批量 |
| 模压成形 | 节拍和重复性较好，需要专用模具 | 中等以上批量 |
| 树脂灌注或RTM | 可制造较大曲面，过程窗口需控制 | 中低至中等批量 |
| 热塑性复合材料成形 | 有利于较快成形和后续焊接潜力 | 需要系统验证的量产路线 |
文章中不应把所有碳纤维工艺都概括成“手工铺布”。真实路线应根据产量、外观、结构性能、节拍和投资选择。
5.3 二次加工和连接是关键成本来源
成形后的CFRP外壳通常还要：
- 修边；
- 钻孔；
- 开传感器和线束窗口；
- 安装金属嵌件；
- 粘接支架；
- 表面填充、涂装或清漆；
- 检查分层、孔边损伤、空隙和外观。
钻孔和修边时，纤维方向、刀具状态、支撑和切削负荷会影响分层、纤维拉出和孔边质量。切削还会产生细纤维粉尘，因此需要独立的粉尘收集、工位清洁和人员防护方案。
5.4 金属嵌件不能只靠“粘上去”
螺钉、定位销和重复拆装接口通常需要金属嵌件。设计时应考虑：
- 载荷扩散面积；
- 铺层局部加强；
- 胶层厚度和固化；
- 嵌件防转和防拔出；
- 碳纤维与金属的电化学隔离；
- 温度变化造成的不同膨胀；
- 返修和更换路径。
6. 三种外壳路线的工程对比
| 对比项目 | 镁合金温冲压 | 工程塑料注塑 | 碳纤维复合材料 |
|---|---|---|---|
| 大面积连续曲面 | 优先评估 | 适合 | 适合 |
| 筋位、卡扣和安装柱集成 | 有限，常需独立件 | 优势明显 | 通常依赖嵌件和粘接 |
| 金属质感与导电性 | 优势明显 | 需附加表面或导电方案 | 需按铺层和表面体系验证 |
| 比刚度和远端减重 | 较好 | 取决于材料与结构 | 优势突出但方向敏感 |
| 初期模具投入 | 简单曲面通常较可控 | 正式模具投入较高 | 随铺层、模压和固化路线变化大 |
| 设计变更适应性 | 软模阶段较好，正式模具后下降 | 正式模具后修改成本高 | 低批量铺层路线相对灵活 |
| 大批量节拍 | 中等 | 优势明显 | 取决于模压与固化周期 |
| 局部精密接口 | 修边、冲孔或CNC | 模内成形或少量后加工 | 修边、钻孔和嵌件 |
| 外观风险 | 压痕、划伤、涂层差异 | 熔接线、缩痕、色差、纹理 | 织纹、树脂富集、针孔、接缝 |
| 长期使用风险 | 腐蚀防护、凹陷和紧固界面 | 蠕变、老化、卡扣和柱位开裂 | 分层、冲击损伤、粘接和维修 |
| 二次加工安全 | 镁屑和粉尘需专项控制 | 通常较低，增强材料仍需管理 | 纤维粉尘需专项控制 |
| 回收与维修 | 金属回收路线相对清晰 | 取决于树脂和增强体系 | 热固性体系回收与修复较复杂 |
这张表只能用于初步筛选。最终方案必须回到具体部位、壁厚、装配和数量。
7. 模具成本不能只比较一副模具的报价
外壳项目的初期投入通常包括：
成形或注塑模具
+ 修边和钻孔夹具
+ 嵌件工装
+ 外观边界样板
+ 单件检具
+ 外壳总成检具
+ 试模和设计修改镁合金温冲压
简单连续曲面的成形模通常比同尺寸复杂压铸模更轻、更直接，但复杂零件可能需要预成形、主成形、校形和修边多套工装。
工程塑料注塑
模具要同时管理充填、保压、冷却、顶出、外观分型和可能的滑块结构。模具费用可能较高，但结构集成和大批量节拍可以降低后续装配与单件成本。
碳纤维复合材料
低批量铺层工装可能较灵活，但人工、固化和后处理成本高；进入模压或自动化路线后，模具与设备投入也会明显上升。
正确比较应采用：
初期工装
+ 单件材料与制造
+ 报废和返修
+ 装配
+ 模具维护
+ 设计变更
+ 售后替换8. 外壳结构集成和装配接口怎么设计
镁合金温冲压外壳
薄板本体不适合直接承担所有螺纹和高预紧载荷，常见做法包括：
- 独立金属支架；
- 压铆、铆接或受控连接件；
- 局部加厚或折边；
- 粘接与机械连接组合；
- 在形状稳定后加工定位孔。
工程塑料外壳
安装柱、卡扣和筋位可以一体成形，但要控制：
- 柱根圆角；
- 壁厚与主壁关系；
- 螺钉拧入次数；
- 金属嵌件周围应力；
- 卡扣装配和维修寿命；
- 长期温度下的预紧保持。
碳纤维外壳
载荷需要通过嵌件和局部铺层向更大区域扩散。孔和嵌件不能落在未经加强的薄弱铺层区域，也不能把装配载荷只集中在孔边。
9. 三种材料共同需要控制的CTQ
| CTQ | 功能影响 |
|---|---|
| 关键曲面轮廓 | 决定整机造型连续性 |
| 面板边缘轮廓 | 决定缝隙和面差 |
| 安装孔和定位孔 | 决定与内部骨架的装配关系 |
| 左右对称性 | 影响视觉、运动和换件一致性 |
| 关节避让区 | 防止动作过程中碰撞和摩擦 |
| 壁厚或局部减薄 | 影响刚度、冲击和外观 |
| 安装柱、嵌件和连接区 | 决定拆装及紧固寿命 |
| 表面缺陷边界 | 决定外观验收和返修 |
| 自由状态轮廓 | 防止夹具强压出假合格 |
| 装配状态缝隙和面差 | 决定最终整机效果 |
自由状态与装配状态必须分开
薄壁金属、注塑件和复合材料都可能被夹具或螺钉强制拉到目标位置。如果只在受约束状态测量，可能掩盖零件本身的翘曲。
建议定义三类验收：
- 单件自由状态轮廓；
- 基准夹具或模拟骨架状态；
- 最终整机装配状态的缝隙、面差和运动避让。
10. 表面、EMI和制造安全
镁合金温冲压外壳
镁合金外壳需要把防腐前处理、涂层、划伤修补、接地点和不同金属接触界面一起设计。温冲压本体通常不会持续产生大量粉尘，但修边、钻孔、CNC、打磨和返修会产生镁屑或细粉，必须纳入独立的可燃金属切屑与粉尘管理。
工程塑料外壳
塑料本体通常不具备金属外壳的连续导电屏蔽能力。需要屏蔽时，可通过导电涂层、金属网、局部金属件或导电材料体系实现，但必须验证接地连续性、涂层附着和装配磨损。
碳纤维外壳
碳纤维体系可能具有一定导电性，但不能直接等同于完整、可控的金属屏蔽壳。铺层、树脂、接缝、涂层和接地点都会影响结果。与铝或镁等金属接触时，还要考虑隔离和环境腐蚀风险。
CFRP修边和钻孔产生的细纤维粉尘也需要独立收集和人员防护，不能与普通金属切屑管理混为一体。
11. 样件到量产不应直接复制同一工艺
概念样件阶段
目标是快速验证：
- 外壳分片；
- 造型和运动避让；
- 安装孔和维护开口；
- 拆装顺序；
- 表面效果。
这一阶段可采用CNC样件、快速模具、真空复模、手工铺层或低成本成形工装，不应仅凭样件路线决定量产工艺。
工程验证阶段
需要验证：
- 温冲压回弹和板厚变化；
- 注塑收缩、翘曲和外观；
- CFRP铺层、固化、孔边和嵌件；
- 修边和局部加工基准；
- 总成缝隙、面差和运动干涉；
- 表面处理和维修方式。
量产阶段
量产需要固定：
- 材料牌号、状态或树脂与纤维体系；
- 模具和工艺窗口；
- 修边、钻孔和装夹方法；
- 嵌件和紧固过程；
- 外观边界样板；
- CTQ检测频率；
- 材料、模具穴位和批次追溯；
- 设计变更和替代材料审批。
12. 不同机器人部位如何初步选择
| 机器人部位 | 优先关注 | 可优先评估的路线 |
|---|---|---|
| 胸部和背部大面板 | 大曲面、外观、维护、屏蔽 | 三种路线都可评估 |
| 肩部和关节护罩 | 碰撞、避让、易更换 | 工程塑料通常更灵活 |
| 上臂和小腿覆盖件 | 轻量、曲面、抗凹陷 | 镁合金温冲压或CFRP |
| 前臂和末端附近外壳 | 转动惯量、线束、拆装 | 轻质塑料或CFRP，按载荷评估 |
| 高端展示面板 | 视觉识别、表面质感 | CFRP或高品质金属薄壳 |
| 内部电子保护壳 | 绝缘、阻燃、安装结构 | 工程塑料或带屏蔽方案的塑料 |
这只是前期筛选。最终仍要通过整机动力学、碰撞、温度、环境、装配和成本验证。
13. RFQ需要提供什么
| RFQ输入 | 为什么需要 |
|---|---|
| 外壳2D图纸和3D模型 | 判断曲面、分片、孔位和加工可达性 |
| 外壳部位和功能 | 区分装饰、防护、屏蔽和局部承载 |
| 候选材料和适用标准 | 确认镁合金、塑料或CFRP体系 |
| 年用量和单批数量 | 评估软模、正式模具和自动化程度 |
| 样件与量产时间 | 规划工艺转换和验证阶段 |
| 外观面与缺陷边界 | 确认分型线、织纹、涂装和返修标准 |
| 安装孔、定位孔与装配骨架 | 建立功能基准和检具方案 |
| 缝隙、面差和运动避让 | 定义整机装配CTQ |
| 嵌件、卡扣和紧固要求 | 评估拆装寿命和局部加强 |
| 表面处理、颜色和EMI | 确认涂层、接地和材料界面 |
| 检测与报告要求 | 规划轮廓、尺寸、外观和追溯 |
| 替代材料规则 | 防止未经验证改变牌号、树脂或铺层 |
14. DFM评审的最终判断顺序
一份可量产的外壳方案，建议按下面顺序评审：
部位功能是否明确？
→ 外壳是否分片合理？
→ 材料和工艺是否匹配曲面与安装结构？
→ 模具投入是否匹配数量和设计冻结程度？
→ CTQ是否集中在真正的装配和运动接口？
→ 修边、钻孔、嵌件和表面处理是否可重复？
→ 自由状态与装配状态是否分别验证？
→ 返修、更换和材料变更是否可追溯？最优方案通常不是把整台机器人统一换成某一种材料，而是让不同外壳部位采用最合适的材料和制造路线。
常见问题
人形机器人机身外壳采用镁合金、工程塑料还是碳纤维更合适？
没有统一答案。镁合金温冲压适合连续曲面、金属质感和局部刚度要求较高的薄壁覆盖件；工程塑料适合整合筋位、卡扣和安装柱，并在较大批量下控制成本；碳纤维适合比刚度、远端减重和高端外观优先的项目。最终还要结合部位、数量、模具预算、装配方式和维修要求选择。
镁合金温冲压外壳为什么仍需要修边和局部CNC加工？
温冲压主要形成大面积曲面，成形回弹、材料流动和修边误差仍会影响边缘、孔位和装配接口。安装孔、定位孔、传感器窗口、关节避让边缘和局部基准通常要在外壳形状稳定后冲切或CNC加工，再通过自由状态和装配状态检测确认。
工程塑料外壳在大批量生产中有哪些优势和风险？
工程塑料注塑能够把曲面、筋位、卡扣、安装柱和线束通道集成到一个零件中，成形节拍也适合较大批量。主要风险是收缩、翘曲、纤维取向、蠕变、紧固区域开裂、外观缺陷和模具修改成本，因此需要在DFM阶段控制壁厚、浇口、冷却、嵌件和装配载荷。
碳纤维机器人外壳为什么轻量化突出，但制造成本通常较高？
碳纤维外壳的性能取决于纤维方向、铺层、树脂、固化和局部加强，不能像均质金属或塑料那样只按名义厚度判断。成形后还常需修边、钻孔、嵌件粘接、表面整理和无损或过程验证，并控制分层、孔边损伤、粉尘和金属连接界面，因此材料和制造成本通常较高。
