直接结论
从样件到量产，真正发生的变化不是数量从5件变成5000件，而是制造目标发生了改变：
样件阶段：证明设计可以被做出来
试产阶段：证明工艺路线可以重复
量产阶段：证明过程可以在节拍、批次和时间变化下持续受控样件工程师可以通过反复找正、手工修正、增加测量和放慢参数完成一件合格零件；量产过程却不能依赖某一个人的经验，也不能每件都重新调试。它必须把经验转化为明确的基准、程序、工装、刀具寿命、检测方法、抽样频率和异常反应。
对于人形机器人关节壳体、轴承座、减速器定位座、输出法兰和编码器安装结构件，量产导入的核心是三件事：
- 识别真正决定关节功能的CTQ；
- 把单件公差组织成完整的功能尺寸链；
- 用量产条件验证工艺，并建立可持续的过程控制。
1. 为什么样件合格不等于量产准备完成？
样件制造通常具有几个特殊条件：
- 数量少，可以投入更多调机和测量时间；
- 由经验较强的人员操作；
- 可以选择状态最好的机台和刀具；
- 工装、程序和检验方法仍在不断调整；
- 出现偏差后，可以逐件修正；
- 材料批次、换班和长期刀具磨损尚未充分出现。
因此，一个样件尺寸报告只能说明：在当时的材料、机台、装夹、刀具、环境和测量条件下，这件零件符合要求。
它不能自动证明：
- 第二批材料仍会保持相同变形趋势；
- 换一名操作者后基准不会变化；
- 刀具接近寿命末端时孔径仍然稳定；
- 阳极氧化膜厚波动不会破坏轴承配合；
- 量产节拍下零件温度和测量结果仍可控；
- 500件以后仍能保持同样的同轴度和端面跳动。
样件是产品可制造性的初步证据，量产需要的是产品与生产过程的共同证据。
2. 第一件事不是做控制图，而是冻结要求
量产导入前必须明确“要稳定复制的到底是什么”。如果图纸、装配关系和验收状态仍不清楚，统计工具只会把混乱的数据整理得更漂亮。
建议至少冻结以下内容：
| 冻结对象 | 需要明确的问题 |
|---|---|
| 图纸与版本 | 哪一个版本有效？3D与2D冲突时以什么为准？ |
| 功能基准 | 哪条轴线、哪个端面和哪个止口决定装配？ |
| 配套件 | 轴承、减速器、电机、编码器是否已确定型号和配合？ |
| 最终状态 | 尺寸在机加工、表面处理、压装还是总成状态验收？ |
| 数量与节拍 | 样件、小批、月需求和目标节拍分别是多少？ |
| 检验交付 | 是否要求全尺寸、材料报告、能力数据或装配验证？ |
| 变更权限 | 哪些变更必须通知或经客户批准？ |
人形机器人项目迭代很快，设计变更并不可怕。真正危险的是版本变化没有同步到程序、工装、检验计划和库存批次中。
3. CTQ不是“公差最小的尺寸清单”
CTQ（Critical to Quality）是对功能、装配、性能、安全、寿命或客户失效风险具有决定性影响的特性。它可能是尺寸，也可能是材料、表面、清洁度、压装力或功能测试结果。
以关节执行器壳体为例，常见CTQ包括：
- 两组轴承孔相对于共同关节轴线的位置关系；
- 减速器定位止口与轴承轴线的同轴关系；
- 输出端面对功能轴线的跳动；
- 电机安装面的平面度与垂直度；
- 编码器安装位相对旋转轴的偏心；
- 轴承孔最终配合尺寸与圆柱度；
- 薄壁区域松夹后的自由状态变形；
- 阳极氧化后精密孔、止口和接地面的状态；
- 装配后的转动力矩、预紧或间隙。
有些普通尺寸公差很小，只是为了外观或加工习惯；有些尺寸公差看起来较宽，却位于多段尺寸链中，会明显改变轴承预紧、齿轮啮合或编码器间隙。
所以CTQ应由以下信息共同确定：
产品功能
+ 装配关系
+ 失效模式
+ 尺寸链贡献
+ 制造敏感性
+ 检测可行性4. 从产品功能反推尺寸链，而不是逐个看尺寸
尺寸链的作用，是说明多个零件和多个特征的偏差如何在最终装配功能上累积。
4.1 轴向尺寸链示例
关节输出端的轴承预紧或间隙，可能由以下项目共同决定：
壳体轴肩位置
+ 轴承宽度
+ 隔圈厚度
+ 减速器端面位置
+ 端盖压紧面
+ 垫片或锁紧件
= 最终轴向间隙 / 预紧如果每个零件都按自己的图纸中心值加工，却没有检查总链条，最终装配仍可能过紧或过松。
4.2 径向与同轴尺寸链示例
输出法兰的径向跳动可能来自：
壳体轴承孔轴线偏差
+ 轴承游隙与压装变形
+ 输出轴配合偏差
+ 减速器输出接口偏差
+ 法兰定位止口偏差
= 最终输出端径向跳动4.3 尺寸链必须回答三个问题
- 最终功能指标是什么？
- 哪些尺寸和形位误差对它有贡献？
- 哪些贡献项应通过设计调整，哪些应通过制造和装配控制？
尺寸链不是为了把所有公差收紧。更成熟的做法，是把公差分配到更稳定、更容易测量、成本更合理的环节，并为垫片、选配或可调结构保留必要空间。
5. 把样件问题转换成量产文件
样件阶段最有价值的成果，不只是合格零件，而是形成可复用的过程知识。
每一次偏差都应回答：
- 是产品定义不清，还是制造过程不稳定？
- 是材料应力、夹紧、切削、热、表面处理还是测量造成？
- 修正动作能否标准化？
- 该问题会不会在换批、换刀、换班或换机时再次出现？
这些结论需要进入以下文件：
| 文件 | 作用 |
|---|---|
| 工艺流程图 | 明确从来料到包装的全部步骤与顺序 |
| PFMEA | 识别每个工序的失效模式、原因、后果和预防措施 |
| 控制计划 | 定义产品/过程特性、方法、频率、责任和反应计划 |
| 作业指导书 | 把装夹、找正、刀具、参数和注意事项变成可执行步骤 |
| 检验规范 | 明确基准、测量状态、量具、程序和判定方法 |
| 刀具寿命表 | 定义预防更换、补偿和异常磨损处理 |
| 追溯规则 | 关联材料、设备、程序、工装、人员与测量结果 |
流程图、PFMEA和控制计划必须对应同一套工序编号和顺序。如果文件之间互不一致，现场很难真正执行。
6. 试产必须尽量使用量产条件
试产的目的不是再做一批漂亮样件，而是暴露量产过程中的真实波动。
应尽量使用：
- 计划中的量产地点和机台；
- 量产工装、夹具和软爪；
- 量产刀具、程序和切削参数；
- 量产材料来源和状态；
- 实际操作人员与换班安排；
- 计划中的检验方法和抽样频率；
- 真实表面处理、清洗、装配和包装流程；
- 接近目标的生产节拍。
如果试产仍然使用实验室式的慢速加工、临时夹具、额外手工修正和100%高等级测量，那么得到的数据无法代表量产。
德国VDA的生产过程与产品批准方法特别强调：批准样件应在量产地点、量产设备、量产工装、合格人员和计划的量产流程下制造。这个思想同样适用于机器人精密零件：验证的不是某一台机床的极限精度，而是整个生产系统的稳定输出能力。
7. 先确认测量系统，再讨论过程能力
CTQ数据只有在测量方法足够可靠时才有意义。
常见测量风险包括：
- 不同人员选择的基准和测点不同；
- CMM程序与图纸基准体系不一致；
- 薄壁零件在测量夹具上再次被压变形；
- 热零件与恒温后的结果不同；
- 表面粗糙度、圆度或孔形影响接触式读数；
- 同一特性在车间量具与实验室设备上结果不一致。
因此，正式SPC或能力分析前，应确认：
- 测量分辨率是否适合公差；
- 重复测量的波动是否可接受；
- 不同操作者和设备之间是否一致；
- 测量基准是否符合产品功能；
- 测量环境和零件状态是否被规定；
- 量具是否校准并可追溯。
MSA或量具R&R不是为了完成表格，而是避免把测量噪声误判为制造波动。
8. Cpk不是量产合格证，也不是越早算越好
过程能力分析用于判断一个稳定过程的分布，相对于规格范围是否具有足够余量。
需要区分：
- Cp关注过程分布宽度与规格宽度的关系；
- Cpk还考虑过程中心是否偏向某一侧规格限；
- Pp/Ppk常用于评价更长时间或总体表现，但具体方法应按客户和标准约定。
一个看起来很高的Cpk仍可能失去意义，例如：
- 数据只来自同一把新刀具和同一个班次；
- 操作者不断手工补偿，过程并不稳定；
- 样本连续取自同一小段时间；
- 分布明显非正态，却直接套用普通公式；
- 测量系统本身波动很大；
- 中途更换了机台、夹具或材料批次；
- 只选择了合格数据，排除了异常点而没有说明。
正确顺序应是：
定义特性与测量方法
→ 验证测量系统
→ 收集有代表性的数据
→ 判断过程是否稳定
→ 选择适当的统计模型
→ 计算并解释能力
→ 建立持续监控与反应计划Bosch关于机器与过程能力的公开方法也强调：能力指标只是对当前状态的估计，必须建立在稳定、可预测的过程和正确统计模型上。不能把单一指数替代工程判断。
9. 控制计划必须写清“异常时做什么”
很多控制计划只写了尺寸、量具和频率，却没有真正的反应计划。结果是发现趋势后，现场人员不知道应该停机、隔离、补偿还是继续生产。
一个可执行的CTQ控制项至少应包含：
| 项目 | 示例 |
|---|---|
| 产品特性 | 输出侧轴承孔直径与圆柱度 |
| 过程特性 | 精镗刀补、主轴温度、夹紧压力 |
| 规格与目标 | 图纸公差、工艺中心值、预警界限 |
| 测量方法 | 气动量仪 / CMM / 圆度仪及程序编号 |
| 检验频率 | 首件、换刀后、每若干件、末件 |
| 记录与追溯 | 机台、刀具、夹具、批次和测量结果 |
| 反应计划 | 停机、隔离上次合格点以后产品、复测、查因、批准后恢复 |
特别是“隔离范围”必须清楚。发现一件超差时，不能只处理这一件；需要追溯到上一个已确认合格的检测点，并评估期间生产的全部零件。
10. 量产初期需要加强控制，而不是马上降低检验
量产启动阶段通常还在学习真实波动，应采用比成熟量产更严格的安全启动控制，例如：
- 提高CTQ抽样频率；
- 首件、换刀、换班和末件确认；
- 对薄壁、压装和表面处理后的关键尺寸增加复检；
- 记录刀具寿命和补偿变化；
- 对新材料批次进行对比；
- 增加装配或功能验证；
- 每日评审不良、返修和趋势；
- 达到明确退出条件后再降低频率。
退出加强控制的条件不应只是“连续几天没有不良”，还应包括过程稳定、测量可靠、能力达到约定目标、异常反应有效和变更受控。
11. 人形机器人精密零件应监控哪些过程输入？
SPC并不一定只盯最终尺寸。对于某些难以及时测量或检测成本很高的CTQ，还应控制能够预测结果的过程输入。
关节壳体与轴承座
- 毛坯材料状态与批次；
- 粗加工后的变形量；
- 夹紧位置与压力；
- 精镗刀具寿命和补偿；
- 机床与零件温度；
- 松夹后孔径、圆度和同轴关系；
- 表面处理膜厚及遮蔽状态。
输出法兰与轴类零件
- 定位止口和端面跳动；
- 热处理批次与硬度；
- 车削、磨削基准转换；
- 轴承配合位圆度与粗糙度；
- 齿形或花键相对轴线的位置关系。
编码器和传感器安装结构
- 安装面平面度；
- 读数间隙相关尺寸链；
- 旋转中心偏心；
- 定位销孔位置；
- 清洁度、毛刺和装配损伤。
过程输入与产品结果之间必须有明确的工程关系。不能因为某个参数容易采集，就默认它是关键过程参数。
12. 追溯不是贴一个批次标签
有效追溯应能回答：
这批零件使用了哪一批材料、在哪台设备、使用哪个程序和夹具、由谁加工、在什么时间完成、使用哪组刀具、经过哪个表面处理批次、测量结果是什么？
建议至少建立以下关联：
订单 / 零件版本
→ 材料炉批或批次
→ 毛坯与加工批次
→ 机台、程序、夹具、刀具
→ 检验记录
→ 表面处理与外协批次
→ 装配、包装和出货批次追溯的价值不只是事后找责任，而是发生异常时快速缩小影响范围，避免把所有库存和在制品全部隔离。
13. 量产过程必须冻结，但不能禁止改善
瑞士ABB的供应商质量方法把量产批准后的关键过程纳入“冻结过程变更”管理：设备、工艺区域或关键材料发生变化前，需要先评估并获得相应批准。
这个原则并不是阻止改善，而是防止未经验证的变化破坏已经建立的能力。
人形机器人精密零件常见变更包括：
- 更换材料牌号、状态、供应商或毛坯形式；
- 转移机台、工厂或外协供应商；
- 修改程序、工序顺序或装夹方式；
- 更换刀具品牌、结构或寿命规则；
- 修改阳极氧化、热处理或清洗条件；
- 更新CMM程序、检具或测量方法；
- 维修夹具后改变定位状态；
- 提高节拍或改变批量大小。
每项变更都应根据对CTQ、尺寸链和过程能力的影响，确定验证等级：
文件更新
< 首件确认
< 小批试产
< 能力复核
< 装配 / 功能验证
< 客户重新批准14. 推荐的从样件到量产导入流程
阶段1：样件可制造性验证
- 评审图纸、基准、材料和功能接口；
- 完成首件加工与全尺寸检测；
- 记录实际变形、刀具、装夹和表面处理问题；
- 与客户确认设计偏差和装配反馈。
阶段2：CTQ与尺寸链确认
- 从关节功能和失效模式识别CTQ；
- 建立轴向、径向和装配尺寸链；
- 明确最终验收状态和测量方法；
- 确认哪些特性需要过程能力或100%功能验证。
阶段3：量产工艺策划
- 确定量产设备、工装、刀具和程序；
- 完成流程图、PFMEA和控制计划；
- 设置刀具寿命、抽样和异常反应；
- 建立材料与过程追溯。
阶段4：量产条件试产
- 使用实际人员、设备、工装和节拍；
- 验证产能、换刀、换班和物流；
- 收集CTQ和关键过程参数数据；
- 验证表面处理与装配后的最终状态。
阶段5：测量与能力验证
- 完成关键测量系统确认；
- 判断过程稳定性；
- 按客户约定评价能力；
- 对能力不足的特性进行居中、降波动或防错改善。
阶段6：量产批准与安全启动
- 完成首件、全尺寸、材料和过程文件；
- 对未关闭风险设定临时控制；
- 进入加强抽样和每日数据评审；
- 达到退出标准后转入常规控制。
阶段7：持续监控与变更管理
- 使用SPC、首末件和定期审核监控漂移；
- 管理刀具、夹具和测量程序变化；
- 对异常执行隔离、根因分析和永久措施；
- 将量产数据持续回写尺寸链、工艺和设计。
15. 询价和量产导入时应提供哪些资料？
为了更准确地评估人形机器人精密零件的量产风险，建议提供：
- 最新2D图纸、3D模型和版本记录；
- 零件在关节总成中的位置和功能；
- CTQ、特殊特性或关键接口标识；
- 轴承、减速器、电机和编码器配套信息；
- 尺寸链、装配间隙、预紧和跳动要求；
- 材料牌号、状态、毛坯和表面处理；
- 样件问题、装配反馈和设计变更历史；
- 预计样件、试产、月需求和生命周期数量；
- 过程能力、全尺寸、材料或功能报告要求；
- 包装、清洁度、追溯和变更批准要求。
只有把产品功能、制造过程和量产要求放在同一张工程地图上，供应商才能判断哪些风险需要通过加工精度解决，哪些需要通过设计、装配、选配、检测或过程控制解决。
结语：量产能力是“稳定复制”的能力
人形机器人精密零件的量产，不是把样件程序复制到更多设备，也不是把所有尺寸都提高检验频率。

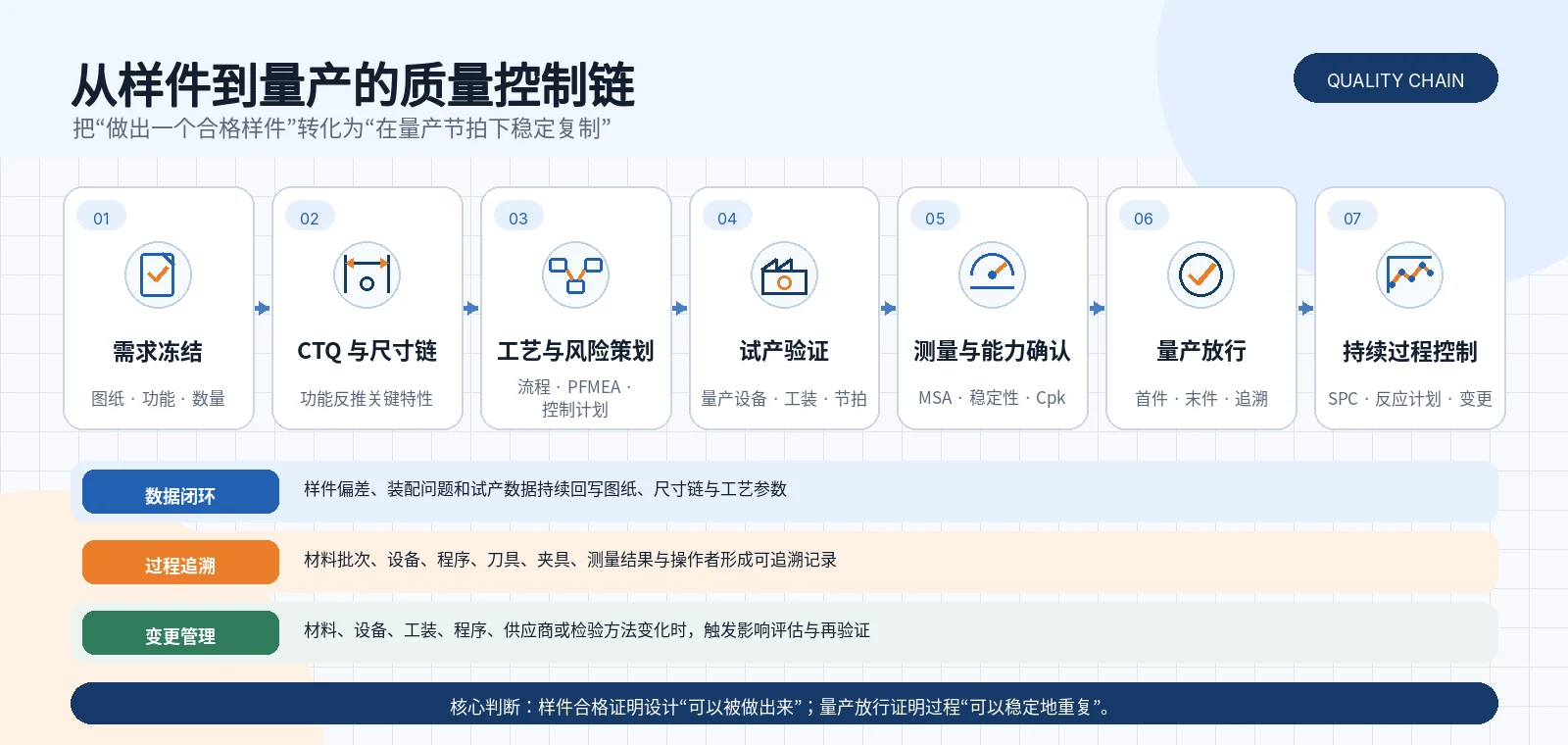

成熟的量产导入应形成这样的闭环：
功能要求
→ CTQ
→ 尺寸链
→ 工艺与风险策划
→ 量产条件试产
→ 测量与能力验证
→ 控制计划与SPC
→ 追溯、异常反应和变更管理
→ 数据回写设计与工艺仲德在关节壳体、轴承座、输出法兰、减速器定位座和编码器安装结构件的项目评审中，关注的不只是样件是否能够交付，还包括量产设备和工装是否确定、CTQ是否可测、尺寸链是否闭合、刀具与表面处理波动是否纳入控制，以及发生变更后能否快速识别影响范围。
量产真正需要证明的，不是“我们曾经做对过一次”，而是“我们知道为什么能做对，并能够持续地做对”。
工程方法参考
- VDA 2：Production Process and Product Approval（PPA）
- AIAG Quality Core Tools：APQP、Control Plan、PPAP、FMEA、MSA与SPC
- Bosch：Machine and Process Capability
- ABB：Global Supplier Quality Manual
- Hexagon Q-DAS：Process Capability and SPC
常见问题
样件全部尺寸合格，为什么还不能直接量产？
因为样件通常由熟练人员在较充足的调机、测量和修正条件下完成，尚未覆盖量产节拍、材料批次、刀具寿命、换班、重复装夹、外协表面处理和长期漂移。量产放行需要验证产品和过程，而不只是验证一件零件。
人形机器人零件的CTQ应该由谁定义？
CTQ应由产品设计、装配、制造和质量共同确认。设计负责说明功能和风险，装配提供真实配合关系，制造判断过程敏感点，质量确定测量和控制方式。供应商不应只凭公差大小单方面猜测CTQ。
只有几十件试产，能不能计算Cpk？
可以形成初步统计认识，但是否足以作为正式过程能力证据，取决于样本量、取样方式、过程稳定性、分布和客户要求。少量、连续、经过反复调机的数据不能代表长期量产过程，不能只看一个Cpk数值。
量产后是不是只需要对CTQ做检测？
不是。CTQ需要更高等级的控制，但普通尺寸、外观、材料、清洁度和包装仍需按风险进行检验。CTQ管理的目的，是把资源优先放在决定功能和失效风险的特性上，而不是取消其他要求。
更换机台、夹具或表面处理供应商后，需要重新验证吗？
通常需要先做影响评估。凡是可能改变基准、变形、尺寸补偿、粗糙度、膜厚、测量结果或过程能力的变更，都应按风险安排首件、试产、尺寸链复核、能力确认或客户批准。
