試作から量産へ：ヒューマノイドロボット精密部品のCTQ・寸法チェーン・工程管理

直接結論

試作から量産への変化は、数量が5個から5,000個になるだけではありません。製造の目的そのものが変わります。

試作：設計した部品を作れることを証明する
パイロット生産：工程ルートを繰り返せることを証明する
量産：タクト、ロット、時間変化の中でも工程が管理状態にあることを証明する

試作では、繰返し芯出し、手動補正、追加測定、低い切削条件によって一個の合格品を作ることができます。しかし量産工程は、特定の熟練者の記憶や部品ごとの再調整に依存できません。経験を基準、プログラム、治具、工具寿命、検査方法、抜取頻度、異常時反応へ変換する必要があります。

ヒューマノイドロボットの関節ハウジング、軸受座、減速機位置決め座、出力フランジ、エンコーダ取付部品の量産立上げでは、次の三点が中心になります。

1. 関節機能を決めるCTQを特定する。
2. 個別公差を機能寸法チェーンとして整理する。
3. 量産条件で工程を検証し、継続的に管理する。

1. 試作品の合格が量産準備完了を意味しない理由

試作には量産と異なる条件があります。

• 数量が少なく、段取りと測定に時間を使える。
• 経験豊富な作業者が担当する。
• 状態の良い機械と新品工具を選べる。
• 治具、プログラム、検査方法を途中で調整できる。
• 偏差が出た部品を個別に補正できる。
• 材料ロット、交替勤務、長い工具寿命の影響が十分に出ていない。

したがって、試作の寸法検査表は、その時点の材料、機械、クランプ、工具、環境、測定条件でその部品が合格したことを示すだけです。

次のことまでは証明できません。

• 次の材料ロットでも同じ変形傾向になる。
• 作業者が変わっても同じ基準を再現できる。
• 工具寿命末期でも穴径が安定する。
• アルマイト膜厚変動が軸受嵌合を変えない。
• 量産タクトで部品温度と測定結果を管理できる。
• 数百個後も同軸度と端面振れを維持できる。

試作品は製品の製造可能性を示す初期証拠です。量産には製品と生産工程の両方の証拠が必要です。

2. 管理図の前に要求を凍結する

工程データを解析する前に、何を安定再現するかを明確にします。図面版数、組立状態、基準系が未確定のままでは、統計ツールを使っても工程は安定しません。

最低限、次の項目を確認します。

ヒューマノイドロボットでは設計変更が速いことがあります。変更自体よりも、プログラム、治具、検査計画、仕掛品へ版数が正しく展開されないことが危険です。

3. CTQは「最小公差寸法の一覧」ではない

CTQ（Critical to Quality）は、機能、組立、性能、安全、寿命、顧客故障リスクを決定する特性です。寸法だけでなく、材料状態、表面、清浄度、圧入力、機能試験結果も対象になります。

関節アクチュエータハウジングの代表的なCTQには次があります。

• 二つの軸受穴と共通関節軸との関係。
• 減速機インローと軸受軸の同軸関係。
• 出力端面の機能軸に対する振れ。
• モーター取付面の平面度と直角度。
• エンコーダ取付部の回転中心に対する偏心。
• 軸受穴の最終嵌合寸法と円筒度。
• クランプ解除後の自由状態変形。
• アルマイト後の精密穴、インロー、接地面。
• 組立後の回転トルク、予圧、すきま。

小さな公差でも外観や慣習的な要求の場合があります。一方、比較的広い公差でも長い寸法チェーンに含まれ、軸受予圧、歯車噛合い、エンコーダギャップへ大きく影響する場合があります。

CTQは次の情報を統合して決めます。

製品機能
+ 組立関係
+ 故障モード
+ 寸法チェーンへの寄与
+ 工程感度
+ 測定可能性

4. 最終機能から逆算して寸法チェーンを作る

寸法チェーンは、複数部品と複数特性のばらつきが最終組立機能へどのように累積するかを示します。

4.1 軸方向寸法チェーン

関節出力側の軸受予圧または軸方向すきまは、次の要素で決まる場合があります。

ハウジング肩位置
+ 軸受幅
+ スペーサ厚さ
+ 減速機端面位置
+ カバー締付面
+ シムまたはロック部品
= 最終軸方向すきま / 予圧

各部品が図面中央値付近でも、チェーン全体を確認しなければ、組立は過大予圧または過大すきまになります。

4.2 径方向・同軸寸法チェーン

出力フランジ径方向振れには、次の寄与が含まれます。

ハウジング軸受軸誤差
+ 軸受すきまと圧入変形
+ 出力軸嵌合誤差
+ 減速機出力インターフェース誤差
+ フランジインロー誤差
= 最終出力径方向振れ

4.3 寸法チェーンが答える三つの質問

1. 最終機能要求は何か。
2. どの寸法・幾何公差が寄与するか。
3. どの寄与項を設計で改善し、どれを製造・組立で管理するか。

すべての公差を厳しくすることが目的ではありません。安定し、測定しやすく、コスト合理性のある特性へ公差を配分し、必要に応じてシム、選択組立、調整構造を利用します。

5. 試作の問題を量産文書へ変換する

試作で最も価値がある成果は、合格部品だけでなく、その過程で得た再利用可能な工程知識です。

偏差が発生したら次を確認します。

• 製品定義が不明確だったか、工程が不安定だったか。
• 材料応力、クランプ、切削、熱、表面処理、測定のどれが原因か。
• 修正を標準化できるか。
• ロット、工具、交替、機械変更後に再発するか。

結論は次の文書へ反映します。

工程フロー、PFMEA、コントロールプランは同じ工程番号と順序で対応させます。別々の工程を記述した文書では現場を管理できません。

6. パイロット生産は量産条件で行う

パイロットロットの目的は、慎重に管理された試作品をもう一度作ることではありません。計画している量産システムの実際のばらつきを明らかにすることです。

可能な限り次を使用します。

• 量産予定場所と機械。
• 量産治具、ソフトジョー、検具。
• 量産工具、プログラム、切削条件。
• 量産材料供給元と材料状態。
• 実際の作業者と交替勤務。
• 計画した検査方法と抜取頻度。
• 実際の表面処理、洗浄、組立、梱包。
• 目標に近いサイクルタイム。

実験室のような低速加工、仮治具、追加手仕上げ、例外的な全数高精度測定を使った試産データは、通常量産を代表しません。

ドイツVDAの生産工程・製品承認では、量産場所、量産設備、量産工具、適格者、計画工程で承認用部品を生産する考え方を重視しています。ロボット精密部品でも同じです。一台の機械の限界精度ではなく、生産システム全体の再現能力を検証します。

7. 工程能力の前に測定システムを確認する

測定方法が十分に信頼できなければ、CTQデータに意味はありません。

代表的な測定リスクは次です。

• 作業者ごとに基準や測定点が異なる。
• CMMプログラムが機能基準系と一致しない。
• 薄肉部品が測定治具で再び変形する。
• 加工直後の高温部品と温度安定後で結果が異なる。
• 粗さ、真円度、穴形状が接触測定値へ影響する。
• 現場量具と検査室設備で結果が一致しない。

正式なSPC・能力解析の前に次を確認します。

1. 公差に対して十分な分解能がある。
2. 繰返し測定のばらつきが許容できる。
3. 作業者・設備間の再現性がある。
4. 測定基準が製品機能と一致する。
5. 環境と部品状態が規定されている。
6. 測定機器が校正され、トレーサブルである。

MSAやGage R&Rは書類作成のためではありません。測定ノイズを製造ばらつきと誤認しないための活動です。

8. Cpkは量産合格証ではない

工程能力解析は、安定した工程の分布が規格範囲内に十分な余裕を持つかを評価します。

• Cpは工程ばらつき幅と規格幅の関係を見る。
• Cpkは工程中心の偏りも考慮する。
• Pp/Ppkはより広い期間や全体性能の評価に使われることがあるが、方法は顧客と合意する。

高いCpkでも次の場合は誤解を生みます。

• 新品工具、一つのシフトだけのデータ。
• 採取中に作業者が何度も補正している。
• 短時間の連続データだけである。
• 非正規分布に通常のモデルをそのまま適用した。
• 測定システムばらつきが大きい。
• データ内で機械、治具、材料ロットが変わっている。
• 不都合な点を技術的説明なく削除した。

推奨順序は次です。

特性と測定方法を定義
→ 測定システムを検証
→ 代表性のあるデータを収集
→ 工程安定性を確認
→ 適切な統計モデルを選択
→ 能力を算出・解釈
→ 継続監視と反応計画を運用

Boschが公開する機械・工程能力の方法でも、能力指数は現在状態の推定値であり、安定し予測可能な工程と適切な統計モデルが前提です。一つの数値を工程理解の代わりにできません。

9. コントロールプランには異常時の行動を書く

寸法、量具、頻度だけを書き、反応計画がないコントロールプランがあります。傾向や異常を発見しても、停止、隔離、補正、継続の判断ができません。

実行可能なCTQ管理項目には最低限、次を含めます。

隔離範囲を明確にします。一個の不適合を見つけた場合、その一個だけでなく、前回合格確認から現在までの生産品を評価します。

10. 量産初期は管理を強化する

立上げ期間は工程の実際のばらつきを学習中です。成熟量産より厳しいセーフローンチ管理が必要です。

• CTQ抜取頻度を上げる。
• 初品、工具交換、交替、終品を確認する。
• クランプ解除、圧入、表面処理後の重要寸法を追加確認する。
• 工具寿命と補正量を記録する。
• 新しい材料ロットを比較する。
• 組立・機能検証を増やす。
• 不良、手直し、傾向を毎日レビューする。
• 明確な終了条件を満たした後に頻度を下げる。

終了条件は「数日間不良なし」だけでは不十分です。工程安定性、測定信頼性、合意能力、反応の有効性、変更管理を確認します。

11. ヒューマノイドロボット部品で監視すべき工程入力

SPCは最終寸法だけに適用するものではありません。測定が遅い、高価、難しいCTQでは、結果を予測できる工程入力も管理します。

関節ハウジング・軸受座

• 材料状態とロット。
• 荒加工後の変形量。
• 支持位置とクランプ圧。
• 仕上げボーリング工具寿命と補正。
• 機械・部品温度。
• 自由状態の穴径、形状、同軸関係。
• アルマイト膜厚とマスキング状態。

出力フランジ・軸部品

• インローと端面振れ。
• 熱処理ロットと硬さ。
• 旋削と研削の基準変換。
• 軸受嵌合部の真円度と粗さ。
• スプラインや歯形と主軸線の関係。

エンコーダ・センサ取付部

• 取付面平面度。
• 読取ギャップへ寄与する寸法。
• 回転中心に対する偏心。
• 位置決め穴位置。
• 清浄度、バリ、組立損傷。

工程入力は採取しやすいからではなく、出力との工学的関係が確認されているから管理します。

12. トレーサビリティはロットラベルだけではない

有効な追跡では次の質問に答えられます。

このロットは、どの材料、機械、プログラム、治具、作業者、時間、工具、表面処理ロット、測定記録で生産されたか。

推奨する関連付けは次です。

受注・部品版数
→ 材料ヒート / ロット
→ 素材・加工ロット
→ 機械、プログラム、治具、工具
→ 検査記録
→ 表面処理・外注ロット
→ 組立、梱包、出荷ロット

追跡の目的は責任追及だけではありません。異常時に対象範囲を素早く限定し、全在庫と仕掛品を隔離する事態を避けます。

13. 承認工程を凍結しながら改善を続ける

スイスABBのサプライヤー品質方法では、量産承認後の一部重要工程変更を正式に管理します。改善を禁止するのではなく、未検証の変更が証明済み能力を壊すことを防ぐ考え方です。

ヒューマノイドロボット精密部品の代表的な変更は次です。

• 材質グレード、調質、供給元、素材形態。
• 機械、工場、外注先の移管。
• プログラム、工程順序、クランプ方法。
• 工具メーカー、形状、寿命規則。
• アルマイト、熱処理、洗浄条件。
• CMMプログラム、検具、測定方法。
• 治具修理後の位置決め状態。
• タクト向上またはロットサイズ変更。

CTQ、寸法チェーン、工程能力への影響に応じて検証レベルを決めます。

文書更新
< 初品確認
< 小ロット試産
< 能力再確認
< 組立 / 機能検証
< 顧客再承認

14. 推奨する試作から量産への導入手順

段階1：試作製造性確認

• 図面、基準、材料、機能インターフェースをレビューする。
• 初品加工と全寸法測定を行う。
• 変形、工具、クランプ、表面処理問題を記録する。
• 設計偏差と組立フィードバックを顧客と確認する。

段階2：CTQ・寸法チェーン確認

• 関節機能と故障モードからCTQを特定する。
• 軸方向、径方向、組立寸法チェーンを作成する。
• 最終検査状態と測定方法を定義する。
• 工程能力または全数機能検証が必要な特性を決める。

段階3：量産工程計画

• 量産設備、治具、工具、プログラムを決定する。
• 工程フロー、PFMEA、コントロールプランを作成する。
• 工具寿命、抜取、異常時反応を設定する。
• 材料・工程トレーサビリティを構築する。

段階4：量産条件パイロット

• 実際の作業者、設備、治具、タクトを使う。
• 能力、工具交換、交替、物流を検証する。
• CTQと重要工程パラメータを収集する。
• 表面処理・組立後の最終状態を確認する。

段階5：測定・能力検証

• 重要測定システムを確認する。
• 工程安定性を評価する。
• 顧客合意方法で能力を評価する。
• 能力不足には中心化、ばらつき低減、ポカヨケを行う。

段階6：量産承認・セーフローンチ

• 初品、全寸法、材料、工程資料を完成する。
• 未解決リスクに暫定管理を設定する。
• 強化抜取と日次レビューで量産を開始する。
• 終了基準達成後に通常管理へ移行する。

段階7：継続管理・変更管理

• SPC、初終品、工程監査でドリフトを監視する。
• 工具、治具、測定プログラム変更を管理する。
• 異常品を隔離し、恒久対策を実施する。
• 量産データを寸法チェーン、工程、設計へ戻す。

15. 見積・量産導入で提供すべき情報

量産リスクを正確に評価するため、次の資料を推奨します。

1. 最新2D図面、3Dモデル、版数履歴。
2. 関節アセンブリにおける部品位置と機能。
3. CTQ、特殊特性、重要インターフェース表示。
4. 軸受、減速機、モーター、エンコーダ情報。
5. 寸法チェーン、組立すきま、予圧、振れ要求。
6. 材質グレード、状態、素材、表面処理。
7. 試作問題、組立フィードバック、設計変更履歴。
8. 試作、パイロット、月産、ライフ数量。
9. 工程能力、全寸法、材料、機能報告要求。
10. 梱包、清浄度、追跡、変更承認要求。

製品機能、製造工程、量産要求を同じ工程マップ上で確認することで、加工精度で解決するリスクと、設計、組立、選択嵌合、検査、工程管理で解決するリスクを分けられます。

まとめ：量産能力とは安定再現する能力

ヒューマノイドロボット精密部品の量産は、試作プログラムを複数機へコピーすることでも、すべての寸法の検査頻度を上げることでもありません。

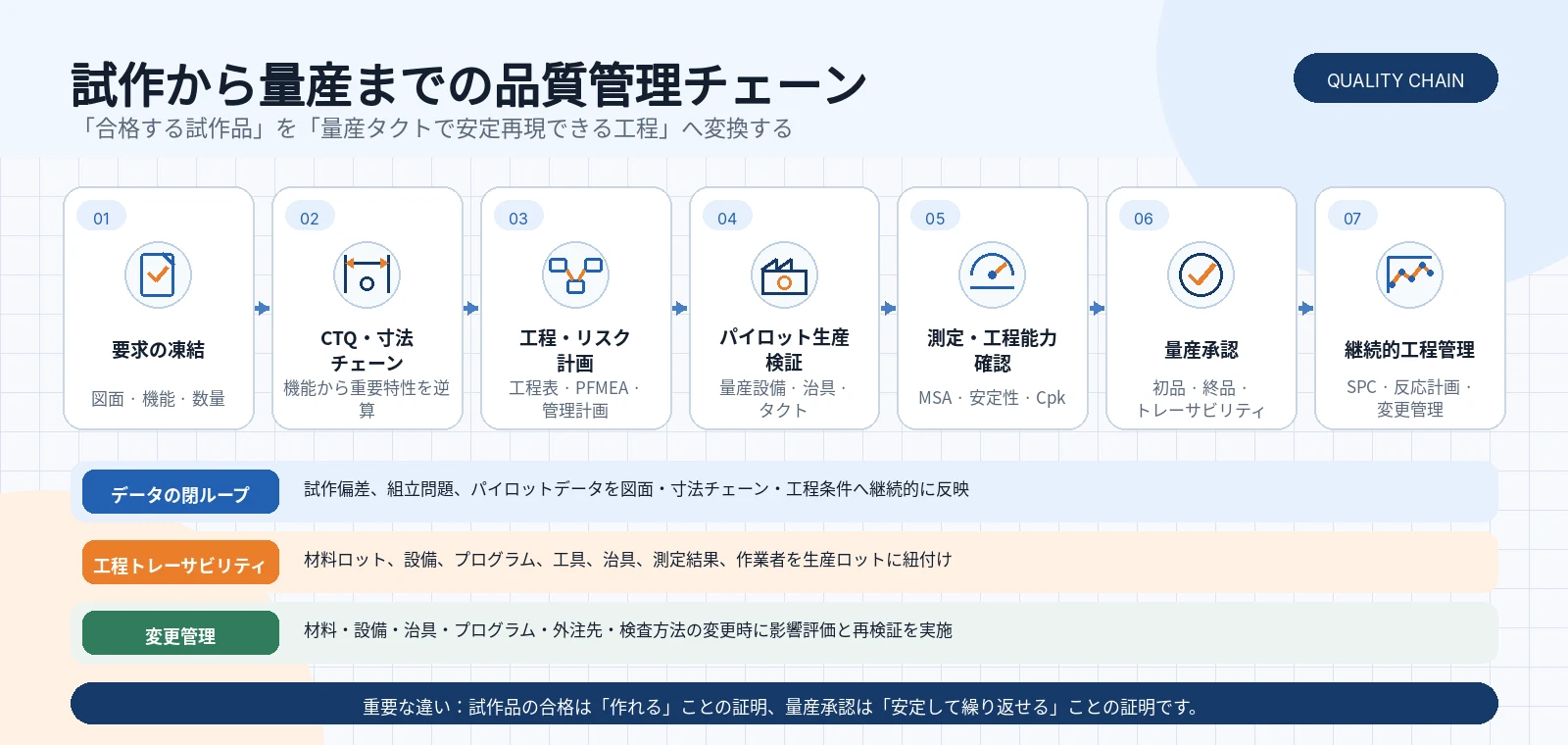

成熟した量産導入は次の閉ループを作ります。

機能要求
→ CTQ
→ 寸法チェーン
→ 工程・リスク計画
→ 量産条件パイロット
→ 測定・能力検証
→ コントロールプラン・SPC
→ 追跡、異常反応、変更管理
→ データを設計・工程へ反映

仲徳では、関節ハウジング、軸受座、出力フランジ、減速機位置決め座、エンコーダ取付部品の案件で、試作品を出荷できるかだけを見ません。量産設備・治具が確定しているか、CTQを測定できるか、寸法チェーンが閉じているか、工具と表面処理のばらつきを管理できるか、変更時に影響範囲を早く特定できるかを確認します。

量産で証明すべきことは「一度正しく作れた」ではなく、「なぜ正しく作れたかを理解し、継続して正しく作れる」ことです。

技術方法の参考

• VDA 2：Production Process and Product Approval
• AIAG Quality Core Tools：APQP、Control Plan、PPAP、FMEA、MSA、SPC
• Bosch：Machine and Process Capability
• ABB：Global Supplier Quality Manual
• Hexagon Q-DAS：Process Capability and SPC

よくある質問

試作品の全寸法が合格していても、なぜすぐ量産できないのですか？

試作では、熟練者、長い段取り時間、追加測定、手動補正などを利用できる場合があります。量産タクト、材料ロット、工具寿命、交替勤務、繰返しクランプ、外注表面処理、長期ドリフトは十分に現れていません。量産承認では一個の部品だけでなく、製品と工程の両方を検証します。

ヒューマノイドロボット部品のCTQは誰が決めるべきですか？

製品設計、組立、製造、品質が共同で確認します。設計は機能とリスク、組立は実際の嵌合関係、製造は工程感度、品質は測定と管理方法を提示します。加工会社が最小公差だけからCTQを推測するべきではありません。

数十個のパイロットロットでもCpkを算出できますか？

初期的な統計情報は得られますが、正式な工程能力証拠として十分かどうかは、サンプル数、採取方法、工程安定性、分布、顧客要求で決まります。短時間に連続生産し、途中で何度も補正したデータは長期量産を代表しないため、Cpkだけで判断できません。

量産開始後はCTQだけを検査すればよいですか？

いいえ。CTQにはより高い管理レベルが必要ですが、一般寸法、外観、材料、清浄度、梱包もリスクに応じて確認します。CTQ管理は機能と故障リスクに資源を優先配分する方法であり、他の要求をなくすものではありません。

機械、治具、表面処理業者を変更した場合、再検証が必要ですか？

通常は影響評価が必要です。基準、変形、寸法補正、粗さ、膜厚、測定結果、工程能力へ影響する可能性がある変更は、リスクに応じて初品確認、パイロット生産、寸法チェーン再確認、能力確認、顧客承認を実施します。
