軽量関節アクチュエータハウジング
7075アルミ合金 薄肉 · 中空 · 多室構造
HUMANOID ROBOT JOINT MACHINING

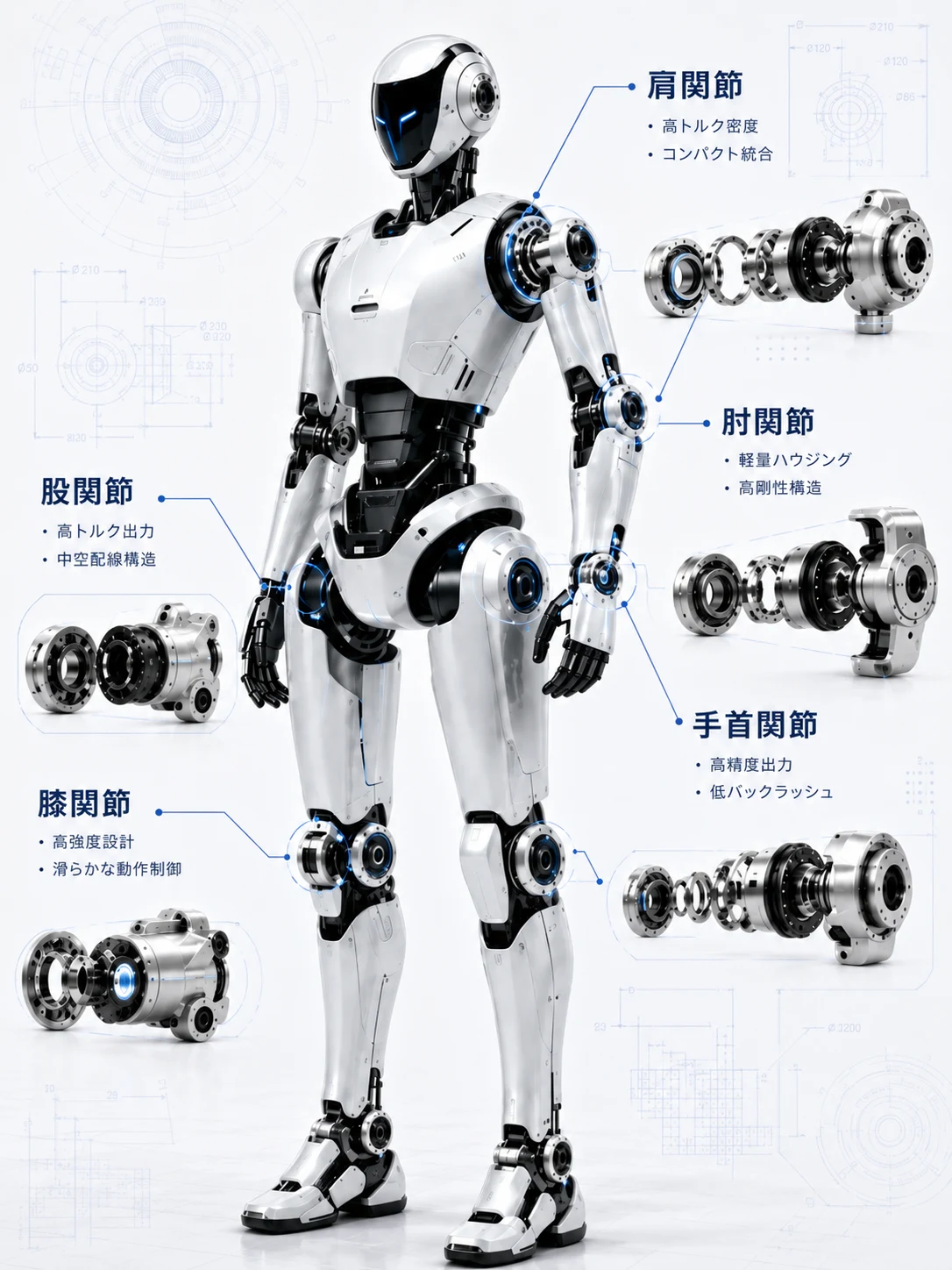

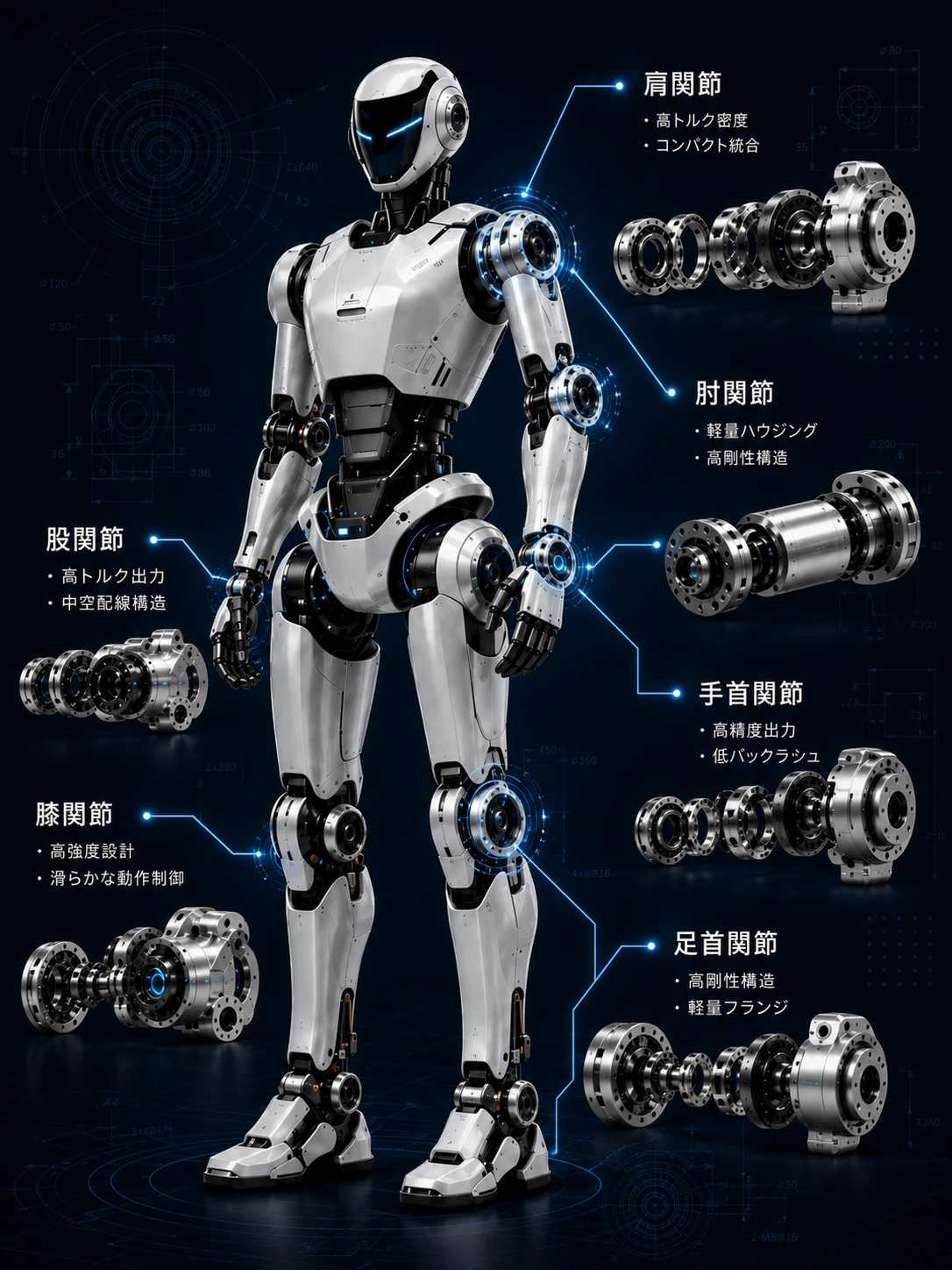

ヒューマノイドロボット関節 精密部品加工
ヒューマノイドロボットの関節モジュール、アクチュエータ構造、減速機インターフェース部品、軸受座、フランジ、エンドカバー、接続ベース、軽量構造部品の高精度加工に対応します。
- 軽量・薄肉構造の精密加工
- 高同軸度と組立一貫性の制御
- 試作から中小ロット量産まで対応
CNC精密加工
高精度 · 高い一貫性
5軸加工
複雑形状 · 高効率
複合旋盤加工
ワンチャック · 高精度
バリ取り・洗浄
精密処理 · 清浄納品
表面処理
アルマイト · ブラスト等
検査・組立支援
寸法検査 · 組立検証
01
ROBOT JOINT BASICS
ヒューマノイドロボット関節部品とは？
ヒューマノイドロボットの関節部品は、関節モジュール、アクチュエータ、減速機構に使用される中核構造部品です。支持、伝達、位置決め、接続などの機能を担い、関節の剛性、同軸度、寿命、信頼性に直接影響します。
これらの部品には、軽量化、小型化、高集積化が同時に求められます。代表的な構造には、薄肉ハウジング、軽量フランジ、軸受はめあい部、中空配線構造、エンドカバー、接続ベースなどがあります。
- 軽量設計
- 高同軸度
- 中空配線構造
- 高い組立一貫性
MACHINING SCOPE
対応可能な精密加工部品
ヒューマノイドロボットのアクチュエータ・関節システム向けに、7075アルミ合金、チタン合金、CFRP複合構造などの軽量精密部品加工に対応します。
精密減速機ハウジング
7075アルミ合金 軸受部 · 同軸穴
フレームレストルクモーターハウジング
アルミ合金 コンパクト · 薄肉リング
チタン合金高強度関節コネクタ
Ti-6Al-4V 高比強度 · 複雑形状
軽量精密出力フランジ
7075アルミ合金 肉抜き · 高精度位置決め
エンコーダー精密取付構造部品
7075アルミ合金 同心位置決め · 精密穴加工
トルクセンサー取付座
アルミ / チタン 高剛性 · 精密取付面
CFRPロボットリンクアセンブリ
CFRP + 金属インサート 複合構造 · 軽量リンク
MATERIALS & PRODUCTION
軽量材料と量産対応力
荷重、運動慣性、剛性、耐摩耗性、絶縁要求に応じて材料と製造工程を選定し、精密加工、表面処理、検査、組立を通じて再現性のある量産工程を構築します。
MATERIAL 01
7075 高強度アルミ合金
HIGH-STRENGTH ALUMINUM
関節アクチュエータハウジング、減速機ハウジング、出力フランジ、精密取付構造に適した軽量材料です。
代表部品 / アクチュエータ · 減速機 · 出力フランジ
- 4軸 / 5軸 CNC 精密加工
- 薄肉・多室・軽量化構造
- 軸受部・同軸穴加工
- ブラスト・アルマイト・二次加工
量産管理
変形 · 基準管理 · 表面処理後寸法
MATERIAL 02
チタン合金
HIGH-STRENGTH JOINTS
高荷重関節コネクタ、コンパクトな高強度ノード、限られたスペースの重要構造に適しています。
代表部品 / 高荷重接続部 · 関節ノード · 高強度インターフェース
- 複雑曲面・多軸精密加工
- 高剛性クランプと基準管理
- 重要寸法の段階的仕上げ
- 小型高強度部品加工
量産管理
切削熱 · 工具寿命 · 寸法変化
MATERIAL 03
PEEK エンジニアリングプラスチック
FUNCTIONAL COMPONENTS
絶縁部品、耐摩耗部品、ブッシュ、ガイド、センサー周辺の機能部品に適しています。
代表部品 / 絶縁部品 · ブッシュ · ガイド · 機能部品
- PEEK 精密 CNC 加工
- 薄肉機能部品加工
- 精密穴・嵌合面加工
- 成形・二次加工方案開発
量産管理
熱変形 · 内部応力 · 寸法安定性
MATERIAL 04
CFRP 複合構造
COMPOSITE STRUCTURES
ロボットのアーム、脚部、長尺軽量リンクに適し、CFRP本体とCNC金属端部を組み合わせます。
代表部品 / ロボットリンク · アーム · 脚部軽量構造
- CFRP 接続部加工
- 7075 / チタン精密端部
- 金属インサート・接続構造
- 複合構造アセンブリ
量産管理
層間剥離 · バリ · 接続精度 · 組立一貫性
FROM PROTOTYPE TO PRODUCTION
試作検証から安定量産へ
材料ごとに加工方法は異なりますが、安定量産には再現可能な製造システムが必要です。試作段階から加工工程、基準、治具、工具、CTQ、検査基準を確立し、検証済みの工程を安定した量産へ段階的に展開します。
01 DFM
図面・工程レビュー
材料、公差、基準、薄肉構造、加工性を確認
02 MATERIAL
材料・素材方案
形状と数量に応じて板材、棒材、鍛造材、複合構造を選定
03 PROTOTYPE
試作・工程検証
加工工程、クランプ、工具、寸法安定性を検証
04 MACHINING
精密加工
4軸・5軸、重要穴、軸受部、複雑曲面を管理
05 FINISHING
二次工程
ブラスト、アルマイト、研磨、印刷、関連後処理
06 QUALITY
CTQ・工程管理
重要寸法、同軸度、位置度、ロット記録を管理
07 ASSEMBLY
組立・量産納入
軸受、ピン、インサート、部組立、ロット納入
ROBOT APPLICATIONS
対応可能なロボット製品分野
高精度関節、アクチュエータ、軽量構造、精密接続部品を必要とするロボットプラットフォームに対応し、ヒューマノイド、四足歩行、産業物流、医療・リハビリ分野まで幅広く対応します。
GENERAL-PURPOSE HUMANOIDS
汎用ヒューマノイドロボット
二足歩行 · 多自由度関節 · 汎用作業
複雑な動作と作業を行う汎用ヒューマノイドには、小型アクチュエータ、軽量構造、多材料精密部品が求められます。
QUADRUPED ROBOTS
四足歩行ロボット
設備点検 · 救助 · 屋外作業
高い運動性能を持つ四足歩行ロボットには、軽量脚部構造、小型関節アクチュエータ、高強度接続部品が必要です。
INDUSTRIAL & LOGISTICS ROBOTS
産業・物流ロボット
搬送 · 倉庫作業 · 工場自動化
移動操作や柔軟な自動化システムでは、ロボットアーム、アクチュエータ、構造部品の安定量産が重要です。
MEDICAL & REHABILITATION ROBOTS
医療・リハビリ支援ロボット
リハビリ · 外骨格 · 移動支援
軽量化、運動精度、構造信頼性が重視され、リハビリ訓練や歩行支援などの用途に適しています。
CRITICAL TO QUALITY
重要品質・技術管理項目（CTQ）
| 重要項目 | 影響 | 管理ポイント |
|---|---|---|
| 多基準同軸度 | 関節全体の回転運動軸の整合性に影響 | モーター、減速機、軸受、エンコーダーの共通軸管理 |
| 軸受座の幾何精度 | 予圧、回転抵抗、軸受寿命に影響 | 穴径、真円度、円筒度、肩部直角度、組立後状態 |
| 減速機取付インターフェース | 出力振れ、振動、繰返し精度に影響 | 位置決め部、取付面、出力軸受、フランジ基準関係 |
| エンコーダー取付精度 | 機械的取付誤差が制御精度に直接影響 | 偏心、径方向・軸方向振れ、読取ヘッド、回転軸基準 |
| 軸方向寸法チェーンと予圧 | 緩すぎるとガタ、強すぎると摩擦と発熱が増加 | 軸受、減速機、シム、カバー、出力構造の寸法チェーン |
| 剛性と Lost Motion | 角変位、動的応答、先端精度に影響 | 減速機、軸受、ハウジング、出力フランジ、接続部の総合剛性 |
| トルクセンサー取付 | 組立応力がゼロ点ドリフトや測定誤差を発生 | 平面度、平行度、荷重軸、締結状態の一貫性 |
| 軽量化と熱安定性 | 薄肉変形と温度変化が重要嵌合部に影響 | 加工変形、局部剛性、放熱経路、使用温度での寸法安定性 |
ENGINEERING FAQ
よくある技術的な質問
- Q 各部品の寸法が合格していても、関節組立後に引っ掛かりが発生するのはなぜですか？
- A 個々の穴径が合格していても、回転軸全体が正しいとは限りません。軸受穴の芯ずれ、軸受座の変形、取付面の直角度、薄肉ハウジングの変形、過大な予圧などが原因になります。
- Q ゼロバックラッシ減速機を使用しても Lost Motion が発生するのはなぜですか？
- A 関節全体には軸受、ハウジング、出力フランジ、接続部が含まれます。構造弾性、組立隙間、締結部の変形が総合性能に影響します。
- Q 高精度エンコーダーでも取付後に位置や速度誤差が発生するのはなぜですか？
- A スケール偏心、軸の径方向振れ、取付基準誤差、読取ヘッド位置の変化により、周期的な角度誤差や速度変動が発生する場合があります。
- Q トルクセンサー組立後にゼロ点ドリフトや測定誤差が発生するのはなぜですか？
- A 取付面の平面度や平行度、ボルト締結の不均一、構造的な過拘束によって組立応力や交差荷重が発生する場合があります。
- Q 軽量薄肉ハウジングが加工・表面処理・組立後に変形するのはなぜですか？
- A 大量の材料除去、残留応力、クランプ力、表面処理、軸受圧入などが最終形状を変化させるため、段階加工と再検査が必要です。
- Q 試作が成功しても、そのまま量産できないのはなぜですか？
- A 量産にはCTQ、寸法チェーン、専用治具、工具寿命、工程検査、表面処理補正、組立基準を確立し、ロット間の一貫性を管理する必要があります。
RFQ REQUIREMENTS
お見積りに必要な資料
2D図面
PDF / DWG
3Dモデル
STEP / IGES
材料・材質状態
材質 / 熱処理
数量・開発段階
試作 / パイロット / 量産
重要寸法・基準
公差 / GD&T / CTQ
相手部品・接口
軸受 / 減速機 / モーター
組立・予圧要求
寸法チェーン / 予圧 / 締付
表面処理要求
アルマイト / ブラスト / めっき
検査・検証要求
CMM / 振れ / 全寸法
梱包・トレーサビリティ
ロット / 材質 / 検査記録
