ヒューマノイドロボット関節アクチュエータの筐体加工:同軸度・ベアリング取付部・薄肉変形の管理

関節の機能軸を起点に、ヒューマノイドロボット用アクチュエータ筐体のベアリング穴、減速機位置決め部、薄肉変形、クランプ、表面処理、最終検査を解説します。

公開:2026年7月30日 更新:2026年7月30日 21 分で読めます
目次

技術的な結論

ヒューマノイドロボットの関節アクチュエータ筐体は、外観だけを見ると、円形穴、フランジ、軽量化ポケットを備えた小型アルミ部品に見えます。しかし、ベアリング、減速機、モータ、エンコーダ、出力部品を組み込むと、筐体はより重要な役割を担います。すべての主要インターフェースを一つの関節軸上にまとめることです。

製造工程の各段階が、その関係を変える可能性があります。

  • 荒加工による残留応力の解放
  • クランプによる薄肉部の弾性変形
  • 切削力と熱による局部変位
  • 複数段取りによる基準変換誤差
  • 表面処理による精密はめあい寸法の変化
  • ベアリング圧入後の穴形状変化

したがって、本当の管理対象は加工中の単一寸法ではありません。クランプを解除し、表面処理と最終組立を終えた後も、ベアリング穴、減速機位置決め部、モータ・エンコーダ取付部、出力フランジが同一の機能軸を基準に働くことが重要です。

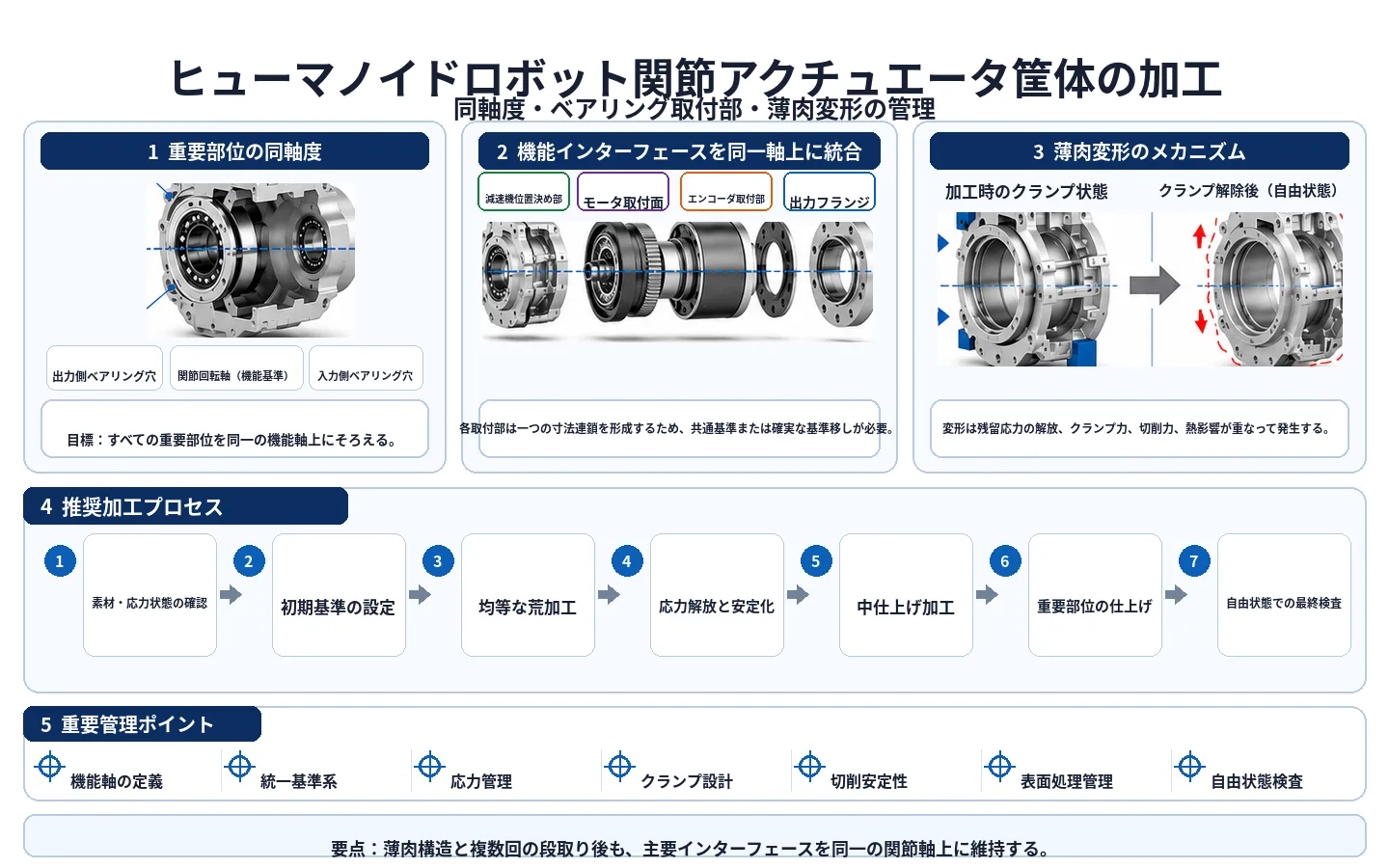

ヒューマノイドロボット関節アクチュエータ筐体の同軸度、ベアリング取付部、薄肉変形、加工工程の説明図
図1|関節アクチュエータ筐体の機能軸、主要インターフェース、薄肉変形のメカニズム、推奨加工プロセス。

1. 本記事でいう「アクチュエータ筐体」とは

ここでいう筐体は、内部部品を覆うだけの外装ケースではありません。製品やメーカーによって、ケース、ハウジング、フレーム、ボディ、ベアリングサポートなどと呼ばれることもあります。

一つの筐体に、次の機能が集約される場合があります。

  • 入力側・出力側のベアリング取付部
  • 減速機の位置決め径と取付面
  • モータステータ、ロータ、ブラケットの取付面
  • エンコーダ、センサ、配線経路
  • 出力フランジやロボットリンクとの接続部
  • シール溝、カバー、ねじ、位置決めピン穴
  • 放熱経路と軽量化ポケット

つまり筐体は、荷重を受ける構造体であり、位置決めの母体であり、機能寸法チェーンの起点でもあります。筐体単体の寸法が合格しても、アクチュエータ組立後の性能が自動的に保証されるわけではありません。

2. 工程設計の前に関節の機能軸を定義する

筐体には複数の円筒穴がありますが、すべてが同じ重要度ではありません。工程検討では、最初に次の点を確認します。

  1. どのベアリング組が関節回転軸を定義するか
  2. 減速機はどの位置決め部と端面で決まるか
  3. モータ取付面をどの軸に対して管理するか
  4. エンコーダは入力側か出力側のどちらを検出するか
  5. 出力フランジをベアリング機能軸に対して同軸・直角に保つ必要があるか

主要部位は一つの寸法チェーンを構成します。

入力側ベアリング穴
→ 減速機位置決め部
→ 出力側ベアリング穴
→ モータ取付面
→ エンコーダ取付部
→ 出力フランジ

これらを無関係な段取りで別々に加工すると、個々の穴径や面が合格していても、組立後に偏心、傾き、端面振れが生じることがあります。

工程は、プログラムや段取りの容易さよりも、機能軸の一貫性を優先して設計します。

3. 同軸度管理は二つの穴径管理ではない

二つのベアリング穴径が公差内でも、軸が一致しているとは限りません。確認すべき項目には次があります。

  • 穴中心間の半径方向ずれ
  • 二つの穴軸の角度差
  • テーパ、真円度、局部的な締まり
  • ベアリング肩面の機能軸に対する直角度
  • 反転段取り後の基準ずれ
  • ベアリング圧入後の穴形状変化

構造上可能であれば、重要なベアリング穴と位置決め径は同一段取り、または共通の精密基準で仕上げます。複数段取りが必要な場合は、仕上げ済みの位置決め径、端面、精密マンドレル、専用治具を使って基準を確実に移し、荒い外形だけで再設定しないことが重要です。

4. ベアリング取付部は穴径だけではない

ベアリング取付部は、はめあい穴、肩面、軸方向押さえ面、止め輪やカバー取付部、面取り、シール、周辺支持構造から成ります。

重要特性想定される影響
穴径とはめあい内部すきま、予圧、クリープ、圧入力
真円度・円筒度外輪荷重分布、回転抵抗
肩面の直角度ベアリング傾き、軸方向予圧の偏り
二つのベアリング穴の軸関係軸系のかじり、偏荷重、出力振れ
周辺肉厚とリブクランプ、切削、圧入後の穴変形
表面処理状態最終はめあい寸法、接触状態

したがって、ゲージが通るかどうかだけでは十分ではありません。高精度案件では、加工中のクランプ状態、クランプ解除後の自由状態、ベアリング組付け後の状態を分けて考える必要があります。

5. 薄肉筐体がクランプ解除後に変形する理由

軽量筐体には、深いポケット、大きな肉抜き、開口部、非対称リブが使われます。材料除去に伴い、質量、剛性、内部応力のバランスが変化します。

5.1 素材の残留応力

板材、鍛造材、押出材には残留応力が存在する場合があります。大きく荒加工するとバランスが崩れ、反り、ねじれ、穴軸移動、フランジ変形が発生します。

5.2 クランプによる一時的な形状

薄肉部や開口部へ力を加えると、加工前から筐体が弾性変形します。その状態で仕上げると、解除後に寸法が戻ります。

5.3 切削力と変化する動剛性

肉厚が薄くなるほど工具がワークを押しやすくなり、寸法ずれ、びびり、うねり、肉厚差が発生しやすくなります。荒加工で安定した条件が、最終薄肉工程でも安定するとは限りません。

5.4 切削熱と局部膨張

長時間の切削では局部温度が上昇します。熱的に不均一な状態で仕上げ・測定すると、冷却後に寸法が変化します。

薄肉変形は、残留応力、クランプ力、切削力、熱影響が重なって生じることが一般的です。

6. 深いポケットを一度に加工しない理由

一度に大きく除去すると効率的に見えますが、剛性が急に低下し、応力が再分布している状態で最終仕上げを行うことになります。

安定した工程の例は次の通りです。

  1. 素材と材質状態を確認する
  2. 初期加工基準を設定する
  3. 均衡した段階的荒加工を行う
  4. 重要穴・面に十分な仕上げ代を残す
  5. クランプ解除後、必要な安定化と変形確認を行う
  6. 中仕上げで最終剛性状態へ近づける
  7. ベアリング穴と位置決め面を最後に仕上げる
  8. 表面処理後に最終検査する

自然安定、応力除去、その他の処理は、素材状態、除去率、肉厚、公差、試作データから選定します。すべての7075筐体に同一条件を当てはめるものではありません。

7. 送りを下げるだけでなく、均衡した材料除去を行う

片側のポケットだけを完成させ、反対側に大きな素材を残すと、材料と剛性が著しく非対称になります。

形状に応じて次の方法を検討します。

  • 両側を交互に加工する
  • 円周方向・深さ方向に段階的に除去する
  • 対になるポケットを分割して荒加工する
  • 一時的な支持リブや工法ブリッジを残す
  • 重要フランジの薄肉化を後工程にする
  • 中仕上げ後に基準と変形を再確認する

均衡加工は完全な形状対称を意味しません。中間工程で材料分布と剛性が極端に偏らないようにする考え方です。

8. 薄肉治具は強く締めればよいわけではない

治具はワークを人工的な形状へ押し込むのではなく、実際の形状を保ちながら再現性よく位置決めする必要があります。

  • 厚肉部、リブ、フランジを支持する
  • 支持点を増やし、力を分散する
  • ベアリング穴近傍の弱い部分を避ける
  • ソフトジョー、リング支持、専用治具を使用する
  • 必要に応じて内側を補助支持する
  • 仕上げ前に不要な締付力を下げる
  • クランプ解除後に主要形状を再測定する

薄い円筒部を三つ爪で強く把持すると、一時的な三角形状になる場合があります。クランプ中は穴が丸く見えても、解除後に真円度誤差が現れます。

9. 重要穴と端面を仕上げるタイミング

荒加工

主要な材料を除去し、全体変形の傾向を確認します。ベアリング穴、減速機位置決め部、出力部には安定した仕上げ代を残します。

中仕上げ

肉厚、開口、リブを最終状態へ近づけ、フランジ反り、穴位置移動、肉厚バランス、基準安定性を確認します。

重要部位の仕上げ

機能軸を基準に、組立と回転性能を決める部位を完成させます。

  • ベアリングはめあい穴
  • 減速機位置決め径
  • ベアリング肩面と取付面
  • 出力フランジインターフェース
  • エンコーダ・位置決めピン穴

工程順序は、工具の種類ではなく機能寸法チェーンに従って決めます。

10. アルマイト後に重要寸法は変わるか

アルマイト、硬質アルマイトは、穴、位置決め径、ピン穴、ねじ、シール面の実際の状態を変化させます。

部位代表的な管理方法
精密ベアリング穴マスキング、加工補正、処理後仕上げ
減速機位置決め径皮膜を最終はめあいに含めるか定義する
位置決めピン穴マスキングまたは処理後再検査
接地面局部マスキングまたは別の導電処理
シール面・溝皮膜状態、粗さ、欠陥を管理する
ねじ余裕、マスキング、清掃、処理後確認

表面処理方針は加工後に決めるのではなく、図面・工程検討時に合意する必要があります。

11. 同軸度、穴形状、自由状態変形の検証

検査対象検査方法の例
ベアリング穴径内径測定器、エアマイクロ、適切な測定器
真円度・円筒度真円度測定、十分な密度の輪郭測定
二つの穴軸関係三次元測定機、精密マンドレル、専用ゲージ
肩面の直角度三次元測定、端面振れ、専用測定
出力側の径方向・端面振れ機能軸を基準に測定
フランジ平面度三次元測定または適切な平面度検査
クランプ解除後の変形自由状態で重要部位を再測定
表面処理後のはめあい最終寸法と組立性を確認

治具で形状を強制している状態の測定だけでは、実際の使用状態を表せません。機械加工後、表面処理後、ベアリング圧入後、アクチュエータ組立後のどの状態で受け入れるかを明確にします。

12. 見積り・工程検討に必要な情報

少なくとも次の情報をご提供ください。

  1. 2D図面と3Dモデル
  2. 材料牌号、調質・材質状態、素材形態
  3. 関節機能軸と基準系
  4. ベアリング型式、はめあい、圧入条件
  5. 減速機、モータ、エンコーダ、出力インターフェース
  6. 重要幾何公差と最終測定状態
  7. 最小肉厚と許容変形
  8. 表面処理とマスキング範囲
  9. 組立順序、軸方向予圧、締付条件
  10. 試作、パイロット、量産数量

専門的な工程検討では、公差値だけでなく、どのベアリングが機能軸を決めるか、どの部位が位置決めを担うか、表面処理後に受け入れる寸法は何か、自由状態と組立状態のどちらで検査するかを確認します。

まとめ:管理しているのは目に見えない一本の軸

アクチュエータ筐体加工の価値は、複雑な外形を削り出すことだけではありません。深いポケット、薄肉、多段取り、表面処理がある中で、機能軸を維持することです。

機能軸を定義する
→ 信頼できる基準変換を設計する
→ 均衡した順序で材料を除去する
→ 変形を顕在化させ管理する
→ 重要インターフェースを最後に仕上げる
→ 自由状態と最終状態を検証する

仲徳精密では、個々の穴径だけでなく、ベアリング取付部、減速機・モータ・エンコーダ取付面、出力接続部、表面処理後寸法の相互関係を確認します。これらが同一の関節軸を基準に機能して初めて、筐体は組立性と量産性を備えます。
