人形机器人关节执行器壳体如何加工:同轴度、轴承安装位与薄壁变形控制

从关节功能轴线出发,解析人形机器人关节执行器壳体的同轴度、轴承孔、减速器定位、薄壁变形、装夹、表面处理与最终检测方法。

发布:2026年7月30日 更新:2026年7月30日 19 分钟阅读
本文内容

直接结论

从外观看,人形机器人关节执行器壳体可能只是一个带有圆孔、法兰和减重槽的铝合金结构件。真正装入轴承、减速器、电机、编码器和输出组件以后,它却承担了更重要的任务:把所有关键接口组织到同一条关节轴线上。

所以,这类零件的难点不是外形复杂,也不是某一个孔特别小,而是制造流程中的每一步都会改变最终关系:

  • 粗加工释放材料残余应力;
  • 夹具可能压迫薄壁区域;
  • 切削力与热量会推动局部结构;
  • 多次翻面会引入基准转换误差;
  • 表面处理会改变精密配合尺寸;
  • 轴承压装后,壳体孔形还可能再次变化。

真正可靠的控制目标应当是:松开夹具、完成表面处理并进入最终装配状态后,轴承孔、减速器定位、电机安装面、编码器位置和输出接口仍能围绕同一条功能轴线工作。

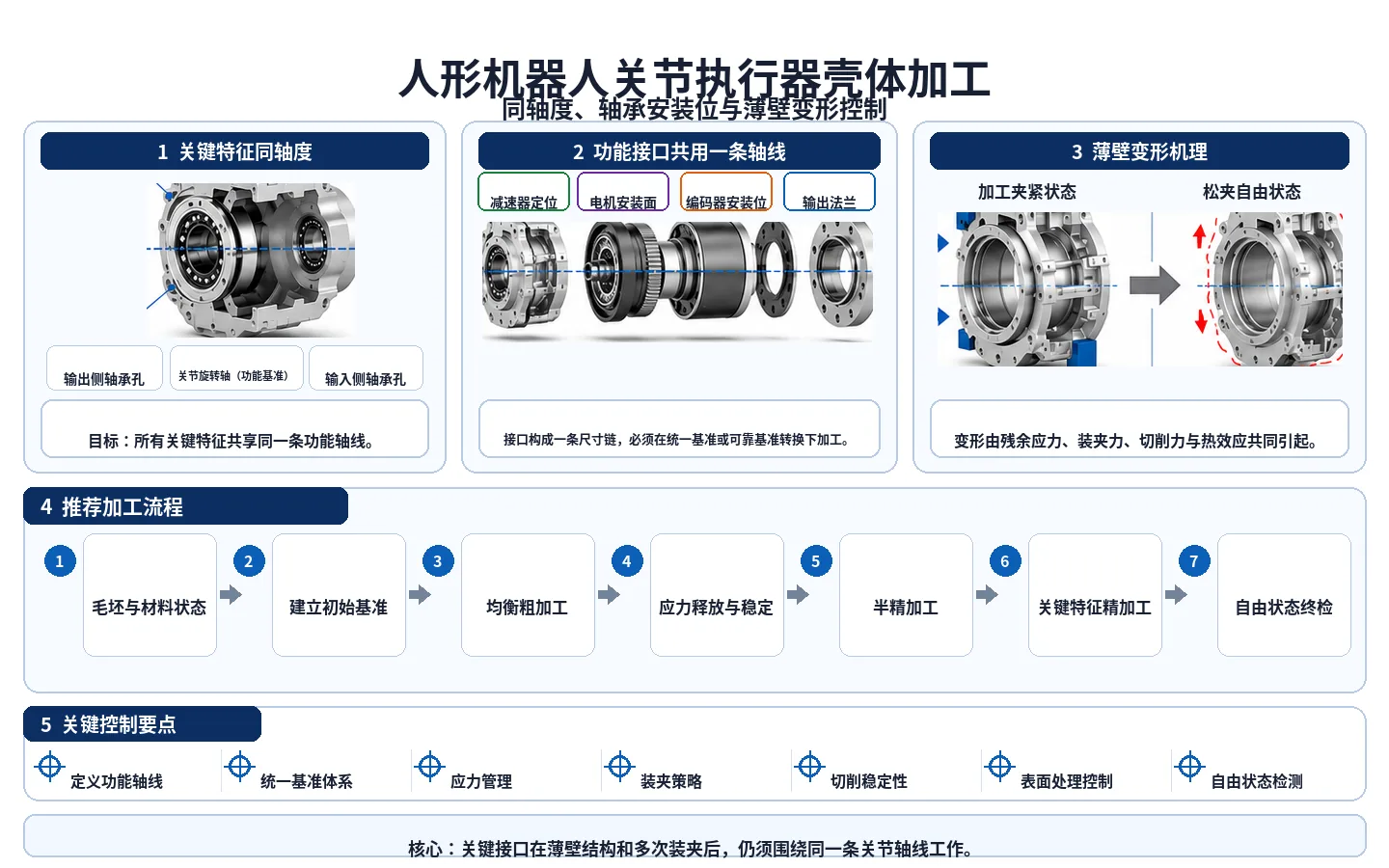

人形机器人关节执行器壳体同轴度、轴承安装位、薄壁变形与加工流程示意图
图 1|关节执行器壳体的关键轴线、功能接口、薄壁变形机理以及推荐的分阶段加工流程。

1. 这里所说的“执行器壳体”是什么?

本文所说的执行器壳体,不只是用于遮挡内部零件的外罩。根据产品结构,它也可能被称为执行器机体、壳体、箱体、框架或安装座。

它通常集成以下功能:

  • 输入端与输出端轴承安装位;
  • 减速器定位止口和安装端面;
  • 电机定子、转子或支架的安装界面;
  • 编码器、传感器和线缆通道;
  • 输出法兰或机器人连杆接口;
  • 密封槽、端盖、螺纹和定位销孔;
  • 局部散热路径和轻量化结构。

因此,它既是承载件,也是定位基体和尺寸链的起点。壳体本身尺寸合格,并不自动意味着执行器装配后性能合格。

2. 加工前先定义关节的功能轴线

壳体上可能有多个圆孔,但并非每个孔都同等重要。工艺评审首先应回答:

  1. 哪一组轴承真正定义关节旋转轴?
  2. 减速器依靠哪个止口和端面定位?
  3. 电机安装面应相对哪条轴线控制?
  4. 编码器读取的是输入端还是输出端位置?
  5. 输出法兰是否必须与轴承功能轴线保持同轴和垂直?

关键关系可以理解为一条连续的尺寸链:

输入侧轴承孔
→ 减速器定位止口
→ 输出侧轴承孔
→ 电机安装面
→ 编码器安装位
→ 输出法兰接口

如果这些特征分别在互不关联的装夹中加工,即使单个孔径和端面都合格,装配后仍可能出现轴线偏移、倾斜或端面跳动。

工艺设计应优先保证功能轴线的一致性,而不是优先追求程序编写或装夹操作最方便。

3. 同轴度控制不等于两个孔分别合格

两个轴承孔的直径都符合公差,并不能证明它们位于同一条轴线上。还需要关注:

  • 两个孔中心是否存在径向偏移;
  • 两条轴线之间是否存在角度;
  • 每个孔是否有锥度、椭圆或局部收缩;
  • 轴肩端面是否垂直于功能轴线;
  • 翻面加工后基准是否发生漂移;
  • 压装轴承后孔形是否变化。

对于结构允许的零件,关键轴承孔和定位止口可以考虑在同一装夹或同一精加工基准下完成。若设备、刀具或结构限制导致必须翻面,则应利用已完成的精密止口、端面或专用芯轴进行可靠的基准转换,而不是只依靠毛坯外形重新找正。

4. 轴承安装位不只是一个孔径

完整的轴承安装位通常包括配合孔、定位轴肩、压紧端面、挡圈或压盖接口、倒角、密封和相邻支承结构。

关键特性潜在影响
孔径与配合影响轴承游隙、预紧、爬动和压装力
真圆度与圆柱度影响外圈受力均匀性和转动阻力
轴肩垂直度影响轴承倾斜和轴向预紧分布
两端轴承孔轴线关系影响轴系卡滞、偏载和输出跳动
周围壁厚与筋位影响装夹、切削和压装后的孔形
表面处理状态影响最终配合尺寸和接触状态

因此,验收时不能只看量规能否通过。必要时还应区分加工夹紧状态、松夹自由状态以及轴承压装状态。

5. 薄壁壳体为什么会在松夹后变形?

轻量化壳体常采用深腔、减重槽、局部薄壁和不对称筋位。随着材料被移除,零件的质量、刚度和内部应力平衡都在改变。

5.1 材料残余应力释放

板材、锻件或挤压毛坯内部可能存在残余应力。大比例开粗后,原有平衡被打破,零件可能发生翘曲、扭曲、孔位偏移或法兰变形。

5.2 装夹力造成临时形状

如果夹紧力作用在薄壁或开口区域,零件可能在夹具上已经变形。在这种临时形状下完成精加工,松夹后尺寸会发生回弹。

5.3 切削力与动态柔性

壁厚不断减小后,刀具更容易推动工件,引起让刀、颤振、波纹和局部壁厚差异。同一组参数在粗加工阶段稳定,不代表在最终薄壁阶段仍然稳定。

5.4 热量与局部膨胀

持续切削会使局部温度上升。如果零件在热状态下测量或精加工,冷却后的实际尺寸可能不同。

薄壁变形通常不是单一原因,而是材料应力、夹紧力、切削力和热效应叠加的结果。

6. 为什么不建议一次把深腔全部掏空?

一次完成全部去料看似高效,但会使最终精加工建立在刚度已经大幅下降、应力仍在重新分布的结构上。

更稳妥的路线通常是:

  1. 确认毛坯和材料状态;
  2. 建立初始工艺基准;
  3. 采用均衡、分区域的粗加工;
  4. 对关键孔面保留稳定余量;
  5. 松夹并安排必要的稳定或变形观察;
  6. 半精加工,使结构接近最终刚度;
  7. 最后完成轴承孔、止口和关键端面;
  8. 表面处理后进行最终复检。

是否需要自然稳定、应力释放或专门热处理,应根据材料状态、去除比例、壁厚、公差和样件试切结果判断,不能机械地给所有7075零件套用相同方案。

7. 均衡去料比单纯降低进给更重要

薄壁变形常来自材料分布和刚度变化不对称。例如一侧深腔已经完全完成,另一侧仍保留大量毛坯,零件会在某一方向集中释放应力。

可根据结构采用:

  • 两侧交替加工;
  • 环形区域分层均匀减料;
  • 对称腔体分阶段开粗;
  • 暂时保留支撑筋或工艺连接区;
  • 关键法兰最后减薄;
  • 在半精加工后重新确认基准和变形。

均衡加工并不要求几何完全对称,而是避免某个阶段出现极端不平衡的材料和刚度状态。

8. 薄壁夹具不是夹得越紧越好

夹具的目标是稳定、重复地定位零件,而不是用很大的力把它强行固定成理想形状。

合理的夹具策略包括:

  • 优先支承厚壁、筋位或法兰区域;
  • 增加分布均匀的支承点;
  • 避开轴承孔周围的薄弱区域;
  • 使用软爪、环形支承或定制工装;
  • 必要时对内腔提供辅助支承;
  • 精加工前重新找正并降低不必要的夹紧力;
  • 松夹后在自由状态复测。

圆形薄壁壳体若直接使用三爪强力夹紧,可能在加工状态下形成近似三角形的弹性变形。孔在夹具上看似圆,松夹后反而暴露圆度误差。

9. 关键孔与端面应该在哪个阶段完成?

粗加工阶段

目标是去除主要余量并观察整体变形趋势。轴承孔、减速器止口和输出端接口保留足够余量。

半精加工阶段

让壳体的壁厚、开口和刚度接近最终状态,并检查法兰翘曲、孔位偏移、壁厚差异和基准稳定性。

精加工阶段

围绕功能轴线完成真正决定装配和旋转性能的特征:

  • 轴承配合孔;
  • 减速器定位止口;
  • 轴肩和安装端面;
  • 输出法兰接口;
  • 编码器和定位销孔。

精加工顺序应服从功能尺寸链,而不是只按照刀具种类或程序方便程度排列。

10. 阳极氧化以后,关键尺寸还会变化吗?

铝合金壳体常采用阳极氧化或硬质阳极氧化。膜层会改变精密孔、止口、销孔、螺纹和密封面的实际状态。

区域常见控制思路
轴承配合孔遮蔽、加工补偿或处理后精加工
减速器定位止口明确膜层是否参与最终配合
定位销孔遮蔽或表面处理后复检
接地面局部不处理或另行导电处理
密封面与槽控制膜层、粗糙度和表面缺陷
螺纹预留、遮蔽或处理后清理与复检

表面处理控制必须在图纸和工艺评审阶段确定,而不是机械加工完成后临时处理。

11. 如何验证同轴度、孔形和自由状态变形?

检测对象可采用的检测思路
轴承孔直径内径量仪、气动量仪或适用量具
真圆度、圆柱度圆度检测或足够密度的轮廓采样
两组孔轴线关系三坐标、精密芯轴或专用检具
轴肩垂直度三坐标、端面跳动或专用测量
输出端径向与端面跳动以功能轴线建立检测基准
法兰平面度三坐标或适用平面检测方案
松夹后变形自由状态复测关键孔面和位置
表面处理后配合处理后最终尺寸和装配验证

夹具上的结果不能完全代表零件的真实状态。对于高要求项目,还需要明确是在机械加工完成、表面处理完成、轴承压装后,还是执行器总成状态下验收。

12. 询价和工程评审应提供哪些信息?

建议至少提供:

  1. 2D图纸与3D模型;
  2. 材料牌号、状态和毛坯形式;
  3. 关节功能轴线和基准体系;
  4. 轴承型号、配合和压装要求;
  5. 减速器、电机、编码器及输出接口;
  6. 关键形位公差和最终测量状态;
  7. 最小壁厚和允许变形;
  8. 表面处理及遮蔽范围;
  9. 装配顺序、轴向预紧和锁紧要求;
  10. 样件、试产和量产数量。

专业评审不应只问“公差是多少”,还应确认:哪组轴承定义关节轴线、哪个接口承担定位、哪些尺寸在表面处理后验收,以及零件应在自由状态还是装配状态下测量。

结语:控制的是一条看不见的轴线

关节执行器壳体的加工价值,不在于把复杂外形做出来,而在于在薄壁、深腔、多次装夹和表面处理的条件下,仍然保持:

功能轴线明确
→ 基准转换可靠
→ 材料去除均衡
→ 变形得到释放和观察
→ 关键接口最后完成
→ 自由状态与最终状态得到验证

仲德在关节执行器壳体项目中,关注的不只是单个孔径,还包括轴承安装位、减速器定位、电机和编码器安装面、输出接口及表面处理后尺寸之间的整体关系。只有这些特征共同围绕同一条关节轴线工作,壳体才真正具备装配和量产价值。

常见问题

两个轴承孔的直径都合格,为什么装配后仍可能卡滞?

因为孔径合格不能证明两条孔轴线一致。轴线偏移或倾斜、孔的圆柱度误差、轴肩垂直度误差以及压装后的孔形变化,都可能让轴承和轴系产生偏载。

薄壁执行器壳体是不是夹得越紧越稳定?

不是。过大的夹紧力可能把薄壁壳体压成临时形状,导致松夹后孔径、圆度、平面度和位置关系发生回弹。夹具应优先支承刚性区域,并以均匀、可重复且不过度的夹紧力定位。

轴承孔应该在阳极氧化前还是后完成?

取决于配合公差、膜层要求和制造路线。常见方案包括精密孔遮蔽、加工尺寸补偿或表面处理后完成最终精加工;图纸必须明确最终尺寸在哪个制造状态下验收。

同轴度必须使用三坐标测量吗?

不一定。可根据结构和公差使用三坐标、精密芯轴、圆度或跳动检测以及专用检具,但检测所采用的基准必须与关节的真实功能轴线一致。

为什么7075壳体粗加工后需要稳定和重新装夹?

大量材料去除会改变残余应力平衡和结构刚度。松夹、稳定、变形检查和重新定位,可以在关键轴承孔与定位面精加工前暴露部分尺寸漂移,降低最终超差风险。
