直接结论
“压铸后精加工”和“整料CNC”不是谁全面替代谁，而是两种成本结构和风险结构完全不同的制造路线。
- 整料CNC用标准板材、棒材或块料直接加工，前期投入低、修改快、材料内部质量相对容易确认，但材料利用率和机时成本会随着去除量增加；
- 压铸后精加工先用模具完成近净成形，再加工少量功能接口，适合复杂外形和稳定批量，但要承担模具、试模、内部缺陷、变形、修边和设计变更风险。
真正的选择对象不是“毛坯便宜还是加工便宜”，而是完整的制造链：
图纸稳定性
→ 批量与生命周期
→ 毛坯和模具
→ 铸造或整料加工
→ CTQ精加工
→ 表面处理
→ 检测与装配
→ 不良、返工和变更成本| 判断条件 | 更倾向整料CNC | 更倾向压铸后精加工 |
|---|---|---|
| 设计状态 | 外形、孔位或接口仍频繁修改 | 结构和装配接口已经冻结 |
| 数量 | 样件、低批量或需求不确定 | 中高批量且生命周期相对稳定 |
| 外形 | 规则、开放、去除量可控 | 曲面、筋位、安装柱和薄壁较多 |
| 功能尺寸 | 大量表面都需要精密加工 | CTQ集中在局部孔、面和止口 |
| 初期投入 | 希望避免模具和修模 | 可以承担模具及验证费用 |
| 单件节拍 | 可接受较长机时 | 需要显著降低材料去除与CNC时间 |
| 变更风险 | 需要快速迭代 | 变更概率低且审批流程明确 |

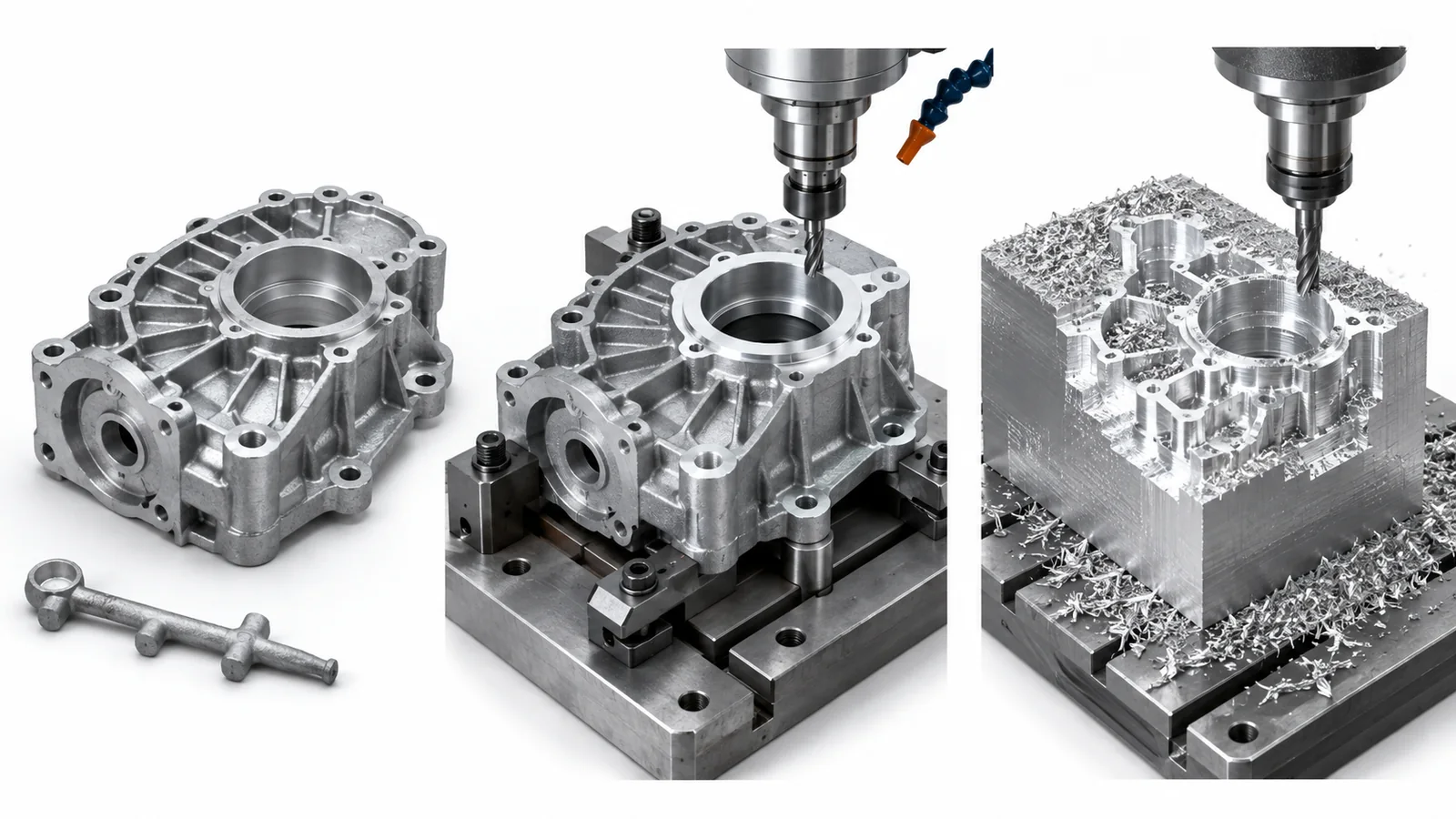

压铸路线利用近净成形完成主体、筋位和安装柱，再通过CNC保证轴承孔、定位止口和安装面；整料CNC则从块料直接加工完整零件。
1. 先判断压铸在零件中承担什么角色
压铸的价值不是把所有尺寸直接做到最终状态，而是把原本需要大量切除的外形、腔体、筋位、安装柱和过渡结构接近最终形状。
一件典型的压铸加精加工零件，可以分成三类特征：
| 特征类型 | 更合理的形成方式 | 原因 |
|---|---|---|
| 主体外形、薄壁和曲面 | 压铸近净成形 | 减少材料和长时间轮廓加工 |
| 加强筋、非精密安装柱 | 压铸成形 | 便于功能整合和减少零件数量 |
| 轴承孔、定位止口、密封面 | CNC精加工 | 需要稳定基准、精度和表面质量 |
| 螺纹、销孔、高位置度孔系 | CNC加工 | 需要控制牙型、孔径与位置关系 |
| 非关键倒角和外观过渡 | 压铸或修边 | 根据外观、分型和后处理确定 |
因此，合理路线通常是：
压铸负责形状和结构集成
+
CNC负责功能接口
+
检测负责证明两者的关系2. 哪些零件更适合整料CNC
整料CNC的优势主要来自灵活性和确定性，而不是单件材料最便宜。
更适合的场景包括：
- 概念样件和工程验证件；
- 图纸仍在频繁改版；
- 年用量较低或需求尚不明确；
- 轴承孔、密封面和安装面占零件面积较高；
- 材料性能和内部连续性要求较高；
- 外形开放，刀具容易接近；
- 客户需要在短周期内验证多个版本；
- 压铸后仍会去除大量材料，近净成形收益有限。
整料CNC的主要优势
- 不需要等待正式模具；
- 外形、孔位和壁厚修改相对灵活；
- 工艺基准可以直接从材料建立；
- 不存在压铸气孔被后加工切开的同类风险；
- 小批量时不用分摊模具与试模费用；
- 材料标准、状态和证明文件较容易与图纸对应。
整料CNC的主要限制
- 大腔体会产生较高材料损耗；
- 粗加工占用大量机时；
- 深腔和薄壁会增加振动及变形；
- 复杂外形可能需要多轴设备和多次装夹；
- 批量增加后，单件成本下降空间有限；
- 切屑、刀具和设备产能成为主要成本。
整料CNC最适合“需要快速变化的确定性”，而不是所有数量阶段的最低成本。
3. 哪些零件更适合压铸后精加工
当结构已稳定，压铸可以把多个外形和安装结构集中到一个毛坯中。
更适合评估压铸的零件通常具有：
- 复杂曲面和封闭或半封闭轮廓；
- 大量加强筋、安装柱和局部凸台；
- 整料加工时材料去除率很高；
- 外形尺寸大，但精密CTQ只集中在局部；
- 批量和生命周期能够支持模具投入；
- 需要缩短单件CNC节拍；
- 希望减少多个钣金件、支架或连接件；
- 结构变更概率已经较低。
压铸路线的价值来自近净成形和功能整合。如果一件压铸毛坯进入CNC后仍需要大面积重新铣削、重建全部外形或去除大量厚料，就说明零件、模具或余量规划没有充分利用压铸优势。
4. 成本不能只比较毛坯单价
“压铸毛坯比整块铝便宜”并不足以证明压铸路线更经济。完整成本至少分成三个层级。
4.1 前期投入
- 产品和压铸DFM；
- 模具设计与制造；
- 模流或充型评估；
- 试模与样件；
- 修模和尺寸补偿；
- 修边模、CNC夹具和检具；
- 表面处理及装配验证。
4.2 单件制造成本
- 合金和熔炼；
- 压铸机时与模具循环；
- 去浇口、修边和清理；
- CNC加工；
- 刀具、夹具和检测；
- 表面处理；
- 报废、返工和分选；
- 包装和批次追溯。
4.3 生命周期成本
- 工程变更导致的模具修改；
- 模具维护与寿命；
- 供应中断或产能切换；
- 内部缺陷造成的后工序损失；
- 批量质量波动；
- 备模和停产风险；
- 产品退市后的剩余模具投资。
因此不存在适用于所有零件的固定“多少件必须开模”。合理的切换点来自：
模具及验证投入
÷
压铸路线每件可节省的材料、机时和装配成本同时还要加入不良率、设计变更概率和资金占用。
5. 压铸DFM必须在开模前完成
压铸零件不能把整料CNC图纸直接交给模具供应商再简单增加拔模斜度。
需要在DFM阶段共同确认：
- 分型线位置；
- 出模方向和拔模；
- 浇口、溢流和排气区域；
- 壁厚与厚薄过渡；
- 筋位、圆角和安装柱；
- 顶出位置；
- 模具滑块或抽芯；
- 后续CNC基准；
- 关键加工区的内部质量；
- 加工余量及余量方向；
- 修边和去浇口方式；
- 表面处理及外观面边界。
壁厚尽量均匀、转角使用合理圆角、出模方向预留足够拔模，是提高充型、脱模和尺寸一致性的基础。分型线也应尽早确定，因为它会同时影响浇排系统、飞边、修边、外观和后续定位。
6. 哪些位置必须留给CNC
压铸精度可以满足许多一般结构尺寸，但以下特征通常仍应作为CNC和检测重点：
- 轴承安装孔；
- 电机、减速器或编码器止口；
- 高精度销孔；
- 关键螺纹和螺纹底孔；
- 密封槽和密封面；
- 高平面度安装面；
- 导热接触面；
- 高位置度孔系；
- 需要稳定粗糙度的滑动或接触表面；
- 与其他零件形成尺寸链的功能基准。
CNC不是对压铸质量的补救，而是工艺分工的一部分。若铸造毛坯的内部质量、基准或余量不稳定，后续精加工也无法把每个毛坯自动变成合格件。
7. 加工余量不是越大越安全
余量过小可能导致：
- 毛坯局部未加工到；
- 分型错位或翘曲无法清除；
- 表面缺陷残留；
- 功能面无法完整建立。
余量过大则可能导致：
- 加工时间增加；
- 切开更深层的气孔或缩松；
- 局部刚性下降；
- 释放铸造残余应力；
- 薄壁和孔系发生变形；
- 近净成形的成本优势被削弱。
因此，加工余量应按功能面分别定义，而不是给所有区域使用同一个数值。还需要说明余量相对于哪个毛坯基准、向哪个方向保留，以及模具磨损和批次波动是否仍能覆盖。
8. 气孔为什么会在后续CNC时暴露
高压充型、金属凝固和局部厚料可能在铸件内部形成气体或收缩相关的不连续。毛坯表面正常，并不代表内部关键区域没有缺陷。
典型失效链是：
毛坯外观合格
→ CNC切入轴承孔、螺纹或密封面
→ 内部气孔或缩松暴露
→ 表面连续性、强度或密封能力失效因此应在模具阶段尽量把高风险区域远离：
- 轴承孔壁；
- 高载荷螺纹；
- 密封槽；
- 薄壁根部；
- 高应力圆角；
- 大面积导热接触面；
- 后续焊接或高温处理区域。
如果零件有气密、耐压或高结构完整性要求，不能只依赖一般外观和尺寸验收。需要根据风险定义X射线、CT、切片、密度、气密、耐压或过程监控方案。检测方法和接受标准应由功能风险决定，不能将“允许存在一定铸造缺陷”误解为所有位置都可以接受。
9. 压铸毛坯为什么会在加工后变形
变形可能来自两组因素。
9.1 毛坯阶段
- 壁厚和冷却不均；
- 顶出时零件温度过高；
- 顶针和夹取位置不合理；
- 局部厚料收缩；
- 分型错位；
- 模具温度或喷涂波动；
- 后续修边造成的应力释放。
9.2 CNC阶段
- 夹具强行压平毛坯；
- 一侧去除余量过多；
- 薄壁失去原有支撑；
- 刀具负荷和热量不稳定；
- 多次基准转换；
- 精加工前没有观察自由状态；
- 表面处理后再次发生尺寸变化。
因此，压铸件的夹具不能只追求把毛坯“夹到理论位置”。应建立可重复的毛坯定位区，区分定位与压紧，并在关键阶段进行松夹或自由状态检测。
10. 检测必须覆盖毛坯、加工和功能三个层级
| 阶段 | 主要检查内容 | 目的 |
|---|---|---|
| 来料与熔炼 | 合金、批次和材料记录 | 建立材料追溯 |
| 压铸过程 | 关键参数、模温和循环状态 | 识别过程漂移 |
| 毛坯外观 | 充型、冷隔、裂纹、飞边和顶出痕 | 拦截明显缺陷 |
| 毛坯尺寸 | 基准区、余量和变形 | 确认能否进入CNC |
| 内部质量 | 按风险使用无损或破坏性方法 | 验证关键加工区 |
| CNC过程 | 首件、刀补、孔面和余量趋势 | 控制CTQ |
| 表面处理后 | 膜层、外观和关键尺寸 | 识别后处理影响 |
| 功能验证 | 装配、扭矩、气密、耐压或接触 | 证明最终用途 |
只在最终CMM报告中看到尺寸合格，不能证明铸造内部质量、气密和长期功能已经满足。
11. 表面处理会放大毛坯与加工面的差异
压铸原始表面、修边区和CNC切削面具有不同的组织与粗糙度。经过化成、涂装、电镀或其他表面处理后，可能出现：
- 光泽和纹理差异；
- 色差；
- 毛坯缺陷被放大；
- 孔隙导致局部处理异常；
- 加工边界可见；
- 清洗不充分造成附着不良；
- 遮蔽后尺寸或接触性能变化。
外观A级面、导电接触面、导热面、密封面和涂装边界应在DFM阶段定义。不能等到压铸和CNC完成后，再要求表面处理“统一掩盖”所有差异。
12. 从CNC样件切换到压铸量产时不能只换毛坯
常见开发路径是：
整料CNC样件
→ 验证外形、装配和功能
→ 压铸DFM与模具设计
→ 压铸试模
→ 毛坯和内部质量验证
→ CNC基准与余量重建
→ 表面处理和装配验证
→ 小批量过程确认
→ 稳定量产切换时需要重新验证：
- 合金体系是否变化；
- 壁厚和圆角是否为压铸重新设计；
- 压铸毛坯的装夹基准；
- CTQ加工顺序；
- 铸造收缩与加工补偿；
- 气孔和缩松接受标准；
- 表面处理效果；
- 装配预紧与结构刚度；
- 批量过程能力。
CNC样件合格，只能证明设计在该样件材料和制造路线下可行，不能直接证明压铸量产件会得到相同结果。
13. 三类典型应用如何判断
人形机器人壳体和支架
当零件包含复杂外形、筋位和多个非精密安装结构，而轴承孔、止口及安装面集中在局部时，可以评估压铸后精加工。高载荷执行器壳体仍要谨慎确认材料性能、内部质量和疲劳敏感区域。
光模块和电子结构件
复杂外壳、屏蔽结构和安装柱可能适合压铸集成，但导热接触面、光学基准、接口孔和高外观区域通常仍需精加工或专门表面控制。高热流密度零件还要确认铸造材料和内部缺陷是否影响热路径。
通用电机、仪器和设备壳体
端盖、支架和复杂保护壳是常见候选。若零件数量稳定、外形复杂而CTQ局部集中，压铸能够减少整料加工和部件装配；若版本多、批量低或关键面遍布整个零件，整料CNC可能更灵活。
14. RFQ阶段应提供什么
| RFQ输入 | 对路线判断的作用 |
|---|---|
| 2D图纸和3D模型 | 分析分型、出模、壁厚和加工区域 |
| 年用量与单批数量 | 评估模具分摊和产能 |
| 设计冻结状态 | 判断模具变更风险 |
| 材料与材料标准 | 确认压铸或整料体系 |
| CTQ和装配关系 | 划分压铸与CNC职责 |
| 气密、耐压和载荷 | 确定内部质量与验证要求 |
| 表面处理和外观等级 | 规划毛坯面、加工面与遮蔽 |
| 允许缺陷和检测标准 | 建立压铸验收边界 |
| 样件和量产时间 | 规划整料样件到模具量产的转换 |
| 报告与追溯要求 | 规划材料、批次、过程和检测记录 |
在报价前，供应商应先回答：
- 哪些形状由压铸完成；
- 哪些功能由CNC保证；
- 哪些风险由检测验证；
- 哪些变更会影响模具和交期；
- 预计的成本优势来自哪里。
常见问题
压铸后精加工与整料CNC应该如何选择？
应根据图纸稳定性、年用量与单批数量、外形复杂度、材料去除率、功能CTQ、模具预算和设计变更风险综合判断。样件与低批量通常优先评估整料CNC，结构稳定且近净成形能明显减少材料和机时的批量零件更适合评估压铸后精加工。
为什么压铸件仍然需要CNC加工关键孔位和安装面？
压铸擅长形成复杂外形、薄壁、筋位和安装柱，但轴承孔、定位止口、螺纹、密封面及高平面度安装面通常需要更稳定的基准、尺寸和表面质量，因此应在毛坯成形后通过CNC完成并检测。
压铸件最大的质量风险是什么？
主要风险包括气孔、缩松、冷隔、充型不足、顶出变形、分型线和余量波动。后续CNC可能切开原本隐藏的内部缺陷，所以关键加工区的位置、内部质量、余量和检测方案必须在模具DFM阶段共同确定。
提交压铸件RFQ时需要提供哪些资料？
应提供2D图纸、3D模型、材料和表面处理、年用量与批量、功能CTQ、装配关系、压力或密封要求、外观面等级、允许的铸造缺陷、检测报告、样件计划、量产时间以及设计变更状态。
