直接結論
試作から量産までの間に、製造目標は三段階で変わります。
試作段階：設計と部品を製作できることを証明する
パイロット段階：予定する量産工程を繰り返せることを証明する
量産段階：速度、ロット、時間変化の中でも工程が管理状態にあることを証明する放熱上蓋、精密ベース、ヒートスプレッダ、位置決め筐体、押出ヒートシンクは単独部品に見えますが、機能はモジュール、ケージ、コネクタ、PCB、TIM、ライディングヒートシンク、表面処理によって決まります。

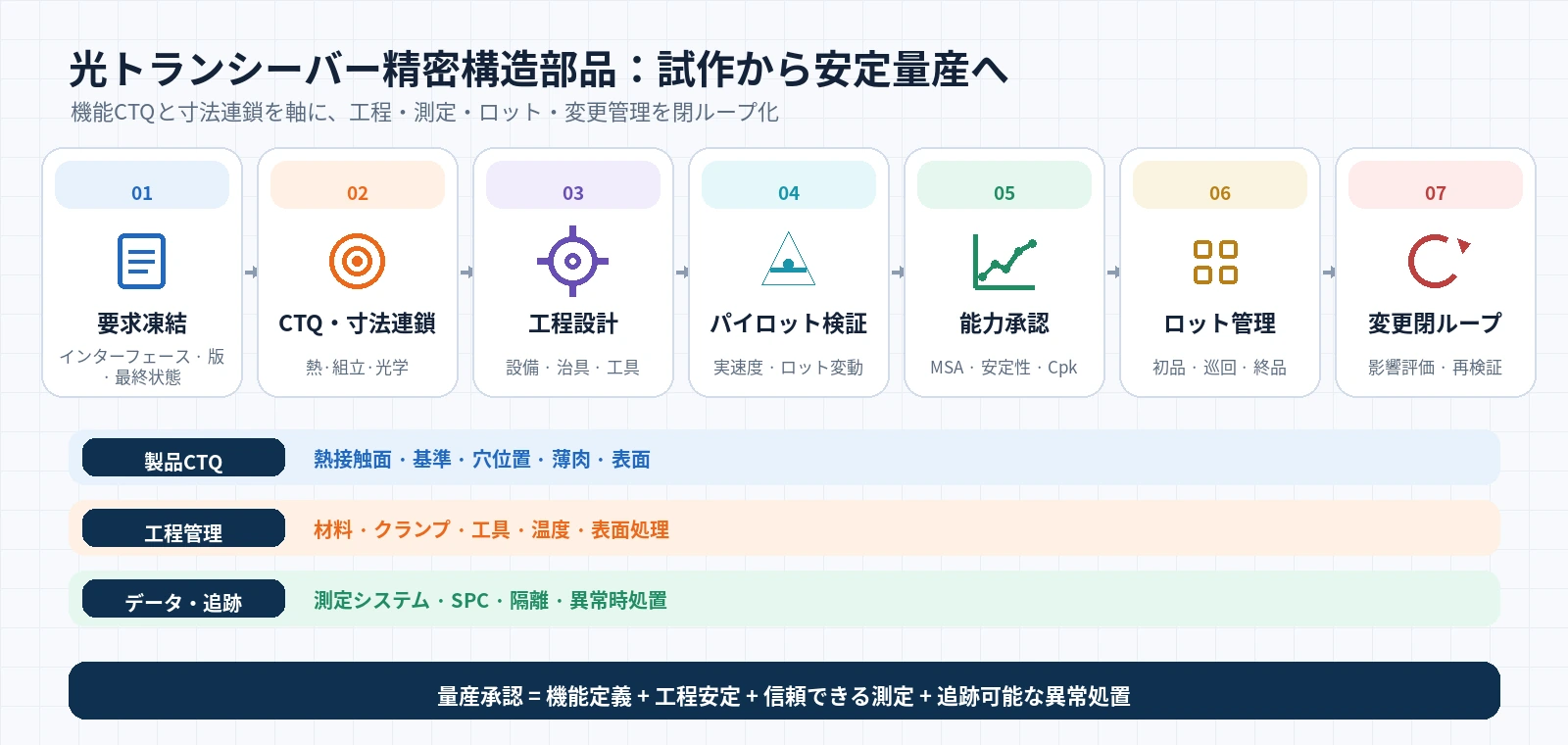

量産立上げでは、次の三層を連結して管理します。
- 製品層： 熱、組立、電気、挿抜機能を決めるCTQ；
- 寸法連鎖層： 寸法、幾何、皮膜、変形が最終機能へどう累積するか；
- 工程層： 設備、治具、工具、条件、検査方法でロットを安定させる方法。
1. 試作品の合格が量産準備完了を意味しない理由
試作製造では、量産で継続できない条件を利用できる場合があります。
- 芯出し、補正、測定に十分な時間を使える；
- 製品を最も理解したエンジニアが作業する；
- 状態の良い設備、治具、工具を選べる；
- 各部品を詳細に測定できる；
- 表面処理、洗浄、包装ロットが少ない；
- 図面と設計を迅速に変更できる。
合格試作品が証明するのは、その材料、段取り、工具、温度、プログラム、測定条件で要求を満たしたことだけです。
次のことまでは証明しません。
- 押出材ロットが変わっても同じ反りと残留応力になる；
- 工具寿命末期でも熱接触面が平面を保つ；
- 連続加工の熱変位で薄肉上蓋が変形しない；
- アルマイトや無電解ニッケルのロットで高さと穴位置が変わらない；
- シフトが変わっても同じ測定結果を得られる；
- 包装・搬送で熱接触面を傷つけず異物を残さない。
試作報告は「製作した実績」を示し、量産承認は「継続して安定再現できること」を示します。
2. 量産立上げの最初：インターフェースと最終検査状態の凍結
光トランシーバー構造部品は複数インターフェースの交点にあります。インターフェースが凍結されなければ、単品寸法だけを厳しく管理しても意味がありません。
OSFP、QSFP-DDなどのMSA仕様は、モジュール、ケージ、コネクタ、ホストPCB、熱接触面を一つの機械システムとして定義し、それぞれの基準と公差を設定しています。供給者は単独寸法だけでなく、自社部品がシステム全体のどこに位置するかを理解する必要があります。
少なくとも次を凍結します。
| 凍結対象 | 明確にする内容 |
|---|---|
| 図面・3D版 | 有効版、2D・3D・仕様書の矛盾処理 |
| 製品形式 | QSFP-DD、OSFP、ELSFP、顧客専用構造 |
| 機能基準 | どの面、中心線、穴、ストップで位置決めするか |
| 相手部品 | Cage、コネクタ、PCB、TIM、ヒートシンクの確定 |
| 最終状態 | 加工後、表面処理後、組立後、自由状態のどれで検査するか |
| 電力・熱界面 | 接触領域、法線力、TIM、熱流方向、許容温度上昇 |
| 変更規則 | 再承認が必要な材料、工程、供給者変更 |
設計変更が速いこと自体は問題ではありません。新しい版がCNCプログラム、治具、CMMプログラム、検査仕様、在庫、仕掛品へ同期されないことが本当のリスクです。
3. CTQは「最も厳しい公差の一覧」ではない
CTQは機能、信頼性、組立、顧客故障リスクを決める特性です。寸法だけでなく、幾何関係、材料、皮膜、清浄度、保護面、機能結果も含みます。
3.1 光トランシーバー構造部品の五つのCTQ群
| CTQ群 | 代表特性 | 管理不良時の影響 |
|---|---|---|
| 熱界面 | 平面度、粗さ、最終高さ、表面材、接触面積 | TIM厚さ増加、局部浮き、接触熱抵抗増加 |
| 組立基準 | 前方ストップ、着座面、中心線、位置決め穴、コネクタ関連位置 | 挿入不足、ラッチ不良、カードエッジ位置ずれ |
| 光学・PCB取付 | 光エンジンベース、PCB支持、穴群、平行度、輪郭 | 光軸ずれ、コネクタ応力、PCB・はんだ負荷 |
| 構造安定性 | 薄肉厚さ、自由状態変形、フィンピッチ、局部剛性 | クランプ解放後の反り、干渉、風路・圧力不均一 |
| 表面・清浄度 | 皮膜厚さ、マスク境界、バリ、粒子、傷、残留物 | 寸法不良、汚染、電気・熱接触面損傷 |
OIFとOSFPの関連仕様は、モジュール電力と熱性能目標に応じて熱接触領域の平面度・粗さを複数レベルで定義しています。OIF ELSFPにはBasic、Typical、Enhancedがあり、OSFPも高出力モジュールにより厳しい推奨値を設定しています。つまり、CTQレベルは電力、構造、システムインターフェースから決め、工場の固定標準値を一律に適用しません。
3.2 CTQは部門横断で確認する
最小公差だけからCTQを推測せず、次の関係で決めます。
製品・熱機能
+ 組立・挿抜関係
+ 故障モード
+ 寸法連鎖への寄与
+ 加工感度
+ 測定可能性
= CTQ一覧と管理レベル0.05 mmの寸法が非重要外形で、0.10 mmの寸法がコネクタ噛合いやTIM圧縮の閉ループに入っている場合、後者のリスクが高くなります。
4. 代表的な三つの機能寸法連鎖
寸法連鎖は最終機能から各寄与項を逆算します。図面公差を機械的に加える作業ではありません。
4.1 熱界面高さ連鎖
TIMの有効圧縮は次の影響を受けます。
チップまたは光エンジン高さ
+ 内部熱伝導材・拡散材厚さ
+ モジュール上蓋接触台高さ・平面度
+ 表面処理皮膜厚さ
+ 外部TIM初期厚さ・圧縮量
+ ライディングヒートシンク底面位置
+ ケージまたはばねの法線力
= 最終BLT、接触面積、界面温度上昇上蓋単品が合格でも、ケージ高さ、TIM、ばね力が変われば熱界面は失敗します。
4.2 挿抜・コネクタ位置連鎖
完全挿入と電気接続は次の閉ループになります。
モジュール前方ストップ位置
+ 筐体長さ・カードエッジ位置
+ ケージ前方ストップ・取付位置
+ コネクタ着座面・接点位置
+ ホストPCB穴位置・板厚
= カードエッジ噛合い、ラッチ位置、挿入余裕OSFP仕様がモジュール、ケージ、コネクタのデータム系を分けて定義するのは、異なる供給者の部品を一つのインターフェースで機能させるためです。
4.3 光エンジン・前端インターフェース連鎖
精密光エンジンベースまたは光ファイバーインターフェースでは、次の関係があります。
筐体着座面・中心基準
+ 光エンジン取付高さ・平行度
+ 位置決め穴・ピン位置
+ 前端アダプタ位置
+ PCB・コネクタ組立偏差
= 光軸、結合位置、組立応力この連鎖は線形寸法だけでは管理できず、位置度、輪郭度、平行度、整合したデータム系が必要です。
5. 幾何、皮膜、変形を寸法連鎖へ含める
線形寸法だけを積み上げ、次を無視するのは危険です。
- 熱接触面の平面度と局部うねり；
- 穴群の位置度と基準シフト；
- 薄肉部品を解放した自由状態の反り；
- アルマイト、無電解ニッケル、マスク境界の増加；
- TIM、ばね、シールの弾性圧縮；
- ねじ締付けによる変形；
- 加工温度と使用温度の熱膨張；
- 測定治具による柔軟部品の拘束。
ISO 1101は形状、姿勢、位置、振れの幾何仕様言語を定義し、ISO 8015はGPS仕様と検証の基本概念・原則を定義します。複雑な構造部品では、基準・幾何関係とサイズを分けて指示します。
5.1 ワーストケースと統計法
- ワーストケース法： すべての寄与項が同時に不利側へ到達すると仮定し、極限互換性や高リスク閉ループを保証します；
- 統計法： 寄与項の分布から総合変動を推定し、不要な公差厳格化を避けますが、安定した代表データと妥当な前提が必要です；
- 混合法： 高リスク項はワーストケース、安定して統計化できる製造項は統計配分を使います。
不安定、相関、選別済みデータへ二乗和平方根を安易に適用しません。
6. 試作段階で部品以外に残す成果
試作段階は未知を見つけ、量産知識へ変換する段階です。合格品と寸法報告に加えて次を残します。
| 成果物 | 目的 |
|---|---|
| DFM・基準レビュー記録 | クランプ、加工、検査、組立を機能基準へ統一 |
| CTQ・寸法連鎖一覧 | 重要理由と変動の流入箇所を明確化 |
| 工程経路案 | 素材、粗・仕上げ、応力除去、表面処理、再検査を定義 |
| 変形・補正記録 | 材料、クランプ、切削熱、皮膜影響を分離 |
| 測定計画 | 自由状態、温度、拘束、測点、データ処理を定義 |
| 熱・組立検証 | TIM接触跡、圧力、挿抜、機能を確認 |
| 未決事項一覧 | 公差、相手部品、工程、リスクの未凍結項を追跡 |
試作修正ごとに次を確認します。
- 設計定義の問題か、工程変動か；
- 個人経験ではなく標準化できるか；
- 量産速度でも実行できるか；
- 材料、工具、シフト、供給者が変わって再発しないか。
7. パイロットは実際の量産条件で実施する
パイロットの目的は量産システムの検証であり、高級試作品を再度製作することではありません。可能な限り次を使用します。
- 予定する量産設備、治具、プログラム；
- 量産工具、加工条件、交換戦略；
- 実際の材料供給元、押出ロット、材料状態；
- 予定する作業者、シフト、サイクルタイム；
- 正式な表面処理、洗浄、包装、物流；
- 量産検具、CMMプログラム、抜取方法；
- 工具寿命の初期、中期、後期サンプル；
- ロット開始、中間、終了位置のサンプル。
仮治具、低速加工、個別手補正、100%高精度測定で得たデータは量産工程を代表しません。
7.1 確認する四つの再現性
- 部品内再現性： 一つの部品の各領域が安定しているか；
- 部品間再現性： 連続生産でドリフトしないか；
- ロット間再現性： 材料、表面処理、シフト変更後も一致するか；
- 時間再現性： 工具摩耗、設備熱状態、保全後も管理されるか。
8. Cpk計算前に測定システムを検証する
測定システムが実際の部品差と測定ノイズを区別できなければ、SPCとCpkは誤った判断を生みます。
ISO 22514-7は測定システムと測定工程能力を独立した検証対象とし、AIAG MSAも測定データ品質が製造判断品質を左右すると説明しています。
代表的な測定リスク：
- CMMデータムが図面・機能組立基準と一致しない；
- 測定治具が薄肉部品を平らに押し、自由状態変形を隠す；
- 平面度測点不足で局部高点・うねりを見逃す；
- 粗さ方向、カットオフ、測定位置が不統一；
- 表面処理前後で測定基準が異なる；
- 温度安定前に測定する；
- 作業者ごとに洗浄・置き方が異なる；
- フィッティング、フィルタ、ソフト版が変わる。
各CTQでは次を検討します。
繰返し性
+ 再現性
+ 偏り
+ 安定性
+ 分解能
+ 測定不確かさ
+ 機能判定との一致平面度、位置度、表面性状など複雑な測定は、単純な一次元ゲージ研究だけでは不十分です。拘束、測点、アルゴリズム、不確かさを実際の測定タスクで検証します。
9. 工程が安定してから能力指数を評価する
NISTは工程能力を、管理状態にある工程の自然変動と規格限界の比較として説明しています。平均と分散が安定する前のCp・Cpkは、混在状態の数学的要約にすぎません。
量産承認前には次を混ぜないようにします。
- 異なる設備・治具のデータ；
- 調整前後、補正前後のデータ；
- 選別後の合格品だけ；
- 工具寿命初期だけのデータ；
- 同じ押出棒の連続品を独立ロットとして扱うデータ；
- 手直し後と初回加工の結果。
9.1 Cpkは技術判断の代わりにならない
Cpkは規格に対する平均位置とばらつきを示しますが、次を自動的に証明しません。
- データが安定、独立、選択した分布に適合する；
- 測定システムが十分である；
- 工具交換、表面処理、極端な材料ロットを含む；
- 不適合品を封じ込め、追跡できる；
- 監視特性が本当に熱・組立機能に関係する。
ISO 22514シリーズは工程能力・性能の一般枠組みを示します。承認値、サンプル数、計算方法は顧客要求、リスク、工程モデルに合わせます。
10. ロット管理は全寸法100%検査ではない
ロット管理の目的は工程変化を早期に検知し、不適合の拡大を止めることです。
10.1 実用的なロット管理構造
| 段階 | 管理重点 |
|---|---|
| 初品確認 | 版、材料、プログラム、段取り、工具、基準、CTQ |
| 工程内巡回 | 工具、温度、クランプ、材料で変化しやすい特性 |
| 終品確認 | ロット後半の工具・熱ドリフト確認 |
| 表面処理後再検査 | 皮膜、マスク、平面度、粗さ、最終寸法 |
| ロット出荷判定 | 文書、追跡、外観、清浄度、包装、異常完了 |
10.2 SPCに適する特性
優先対象は：
- 連続データで時間ドリフトを持つCTQ；
- 穴径、全高、接触台高さなど工具摩耗に影響される寸法；
- 熱接触面平面度、薄肉変形の傾向；
- 皮膜厚さ、重要マスク境界；
- 設備温度、クランプ力、工具寿命など重要工程条件。
「SPCを実施している」と示すために全寸法を管理図化しません。合理的なサブグループ、管理限界の設定ルール、異常時処置が必要です。
2026年のAIAG・VDA共同SPC手法は、リアルタイム監視、事後解析、工程能力、管理計画を閉ループ化し、ドリフト、周期、工具摩耗、劣化を扱います。自動車向け手法ですが、精密光部品にも有効な考え方です。
11. 管理図より異常時処置計画が重要
管理図異常、巡回不合格、熱接触面傷を検出した場合、現場が次に何をするかを事前に決めます。
最低限：
- 設備または流動を停止するか；
- どの部品、時間、工具交換点から隔離するか；
- 仕掛品・疑義品の識別方法；
- 再測定するCTQと関連寸法連鎖；
- 材料、治具、工具、プログラム、設備温度、表面処理の確認；
- 修正後に必要な連続合格数；
- 顧客連絡・変更承認の条件；
- 原因、処置、再発防止の記録。
異常時処置のないSPCは問題を発見しても、問題を管理できません。
12. 表面処理、洗浄、包装を同じ管理チェーンへ入れる
加工後のアルマイト、無電解ニッケル、マスキング、洗浄、包装は次を変えます。
- 穴、溝、段差、全高の最終寸法；
- 熱接触面の平面度、粗さ、表面状態；
- 組立基準と導電接触面；
- 薄肉部品の自由状態変形；
- 熱接触面の清浄度、傷、接着剤残留；
- 銅アルミ接合部・隙間の腐食リスク。
重要寸法の最終検査状態を明確にします。
表面処理完了
+ マスク除去
+ 洗浄・乾燥完了
+ 規定温度に到達
+ 自由状態または指定治具状態で測定包装も機能管理です。熱接触面を硬粒子摩擦から独立保護し、ロット表示を維持します。繊維、シリコーン、接着剤移行はTIMと接触熱抵抗へ直接影響します。
13. ラベルだけでなく使えるトレーサビリティを作る
完成ロットから次を逆追跡できるようにします。
- 材料供給者、炉番、押出ロット；
- 受入状態、検査結果；
- 設備、プログラム版、治具、重要工具；
- 生産時間、シフト、作業者；
- 初品、巡回、終品、CMMデータ；
- 表面処理供給者、ライン、槽ロット；
- 洗浄、包装、出荷ロット；
- 異常、手直し、特採、変更記録。
目的は文書を増やすことではありません。一つの熱界面・穴位置異常が見つかった時に、全在庫と全納入品ではなく、本当に影響する範囲を特定することです。
14. 変更管理で検証済み工程を守る
次の変更はCTQ・寸法連鎖を無効にする可能性があります。
- 押出材、板材、銅材、調質の変更；
- 別設備・別治具への移管；
- CNCプログラム、工具経路、工具銘柄、寿命戦略の変更；
- 応力除去、洗浄、アルマイト、ニッケル工程の変更；
- 表面処理、TIM、Cage、コネクタ供給者の変更；
- CMMプログラム、測点、フィッティング、ソフト版の変更；
- 包装・熱接触面保護材の変更。
すべてを完全再認定する必要はありませんが、影響評価は必要です。リスクに応じて：
文書確認
→ 初品検証
→ 測定相関
→ 短期パイロット
→ 能力再評価
→ 熱・組立再検証
→ 顧客承認15. 成熟した量産管理計画の内容
| 項目 | 明確にする内容 |
|---|---|
| 特性定義 | CTQ名、図面位置、規格、最終状態 |
| 工程位置 | どの工程で形成・変化するか |
| 管理方法 | 予防、治具、ポカヨケ、工程条件 |
| 測定方法 | 測定器、プログラム、基準、拘束、温度、測点 |
| 頻度・サンプル | 初品、巡回、終品、工具交換、ロット変更、処理後 |
| 記録・追跡 | データ保存、ロット関連、版管理 |
| 異常時処置 | 停止、隔離、再測定、修正、再承認 |
| 変更トリガー | 再検証・顧客承認が必要な変更 |
管理計画は工程フロー、PFMEA、作業標準、検査仕様、工具寿命、異常処理と同じ工程番号・版で整合させます。
16. 購買・開発チーム向けRFQ情報
試作と量産リスクを正しく評価するために、次を同時に提供します。
- 2D図面、3Dモデル、版の優先関係；
- フォームファクタ、Cage、コネクタ、相手部品資料；
- 電力、ホットスポット、TIM、法線力；
- 機能基準、CTQ、寸法連鎖説明；
- 表面処理、マスキング、最終寸法状態；
- 試作、パイロット、量産数量、目標速度；
- 全寸法、初品、能力、SPC、追跡要求；
- 組立、熱、寿命検証方法；
- 変更通知・承認規則。
情報が十分であれば、供給者は数量が増えてから再開発するのではなく、試作段階から量産治具、測定、管理を設計できます。
17. よくある質問
光トランシーバー構造部品の試作品が全寸法合格でも、そのまま量産承認できないのはなぜですか？
試作は低い生産速度、十分な段取りと測定、新しい工具、経験者によって製作されることが多く、材料ロット、工具寿命、シフト、連続加工時の熱変位、表面処理ロット、長期ドリフトをまだ含みません。量産承認では1個の合格ではなく、工程全体の再現性を証明する必要があります。
光トランシーバー精密構造部品の代表的なCTQは何ですか？
熱接触面の平面度、粗さ、最終高さ、モジュール・ケージ・コネクタに関連する基準、外形、穴位置、光エンジンまたはPCB取付面の平行度と位置度、薄肉部品の自由状態変形、皮膜厚さとマスキング境界、バリ、清浄度、熱接触面の保護状態などです。最終的なCTQは機能と故障リスクから決定します。
寸法連鎖は関連する公差をすべて単純加算することですか？
違います。まず閉ループ機能、方向、データム系、組立状態を決め、寸法誤差、幾何誤差、皮膜増加、弾性圧縮、変形を整理します。ワーストケース法は極限互換性の保証に使えます。統計法には安定した分布、十分なデータ、妥当な独立性が必要で、未知または相関した工程へ安易に二乗和平方根を適用できません。
数十個のパイロット品から計算したCpkだけで量産承認できますか？
初期能力の把握には使えますが、Cpk一つだけでは不十分です。工程安定性、時間と工具寿命を含むサンプリング、測定システムの有効性、サンプル数、分布、顧客要求、リスクを合わせて判断します。選別された合格品や補正を繰り返した短い連続データは長期量産能力を表しません。
設備、治具、表面処理ライン、CMMプログラムを変更した場合、再検証が必要ですか？
変更影響評価が必要です。基準、変形、補正、皮膜厚さ、粗さ、接触熱抵抗、測定結果、工程能力へ影響し得る変更は、リスクに応じて初品検査、寸法連鎖再確認、短期試作、測定相関、能力確認、顧客承認を実施します。
