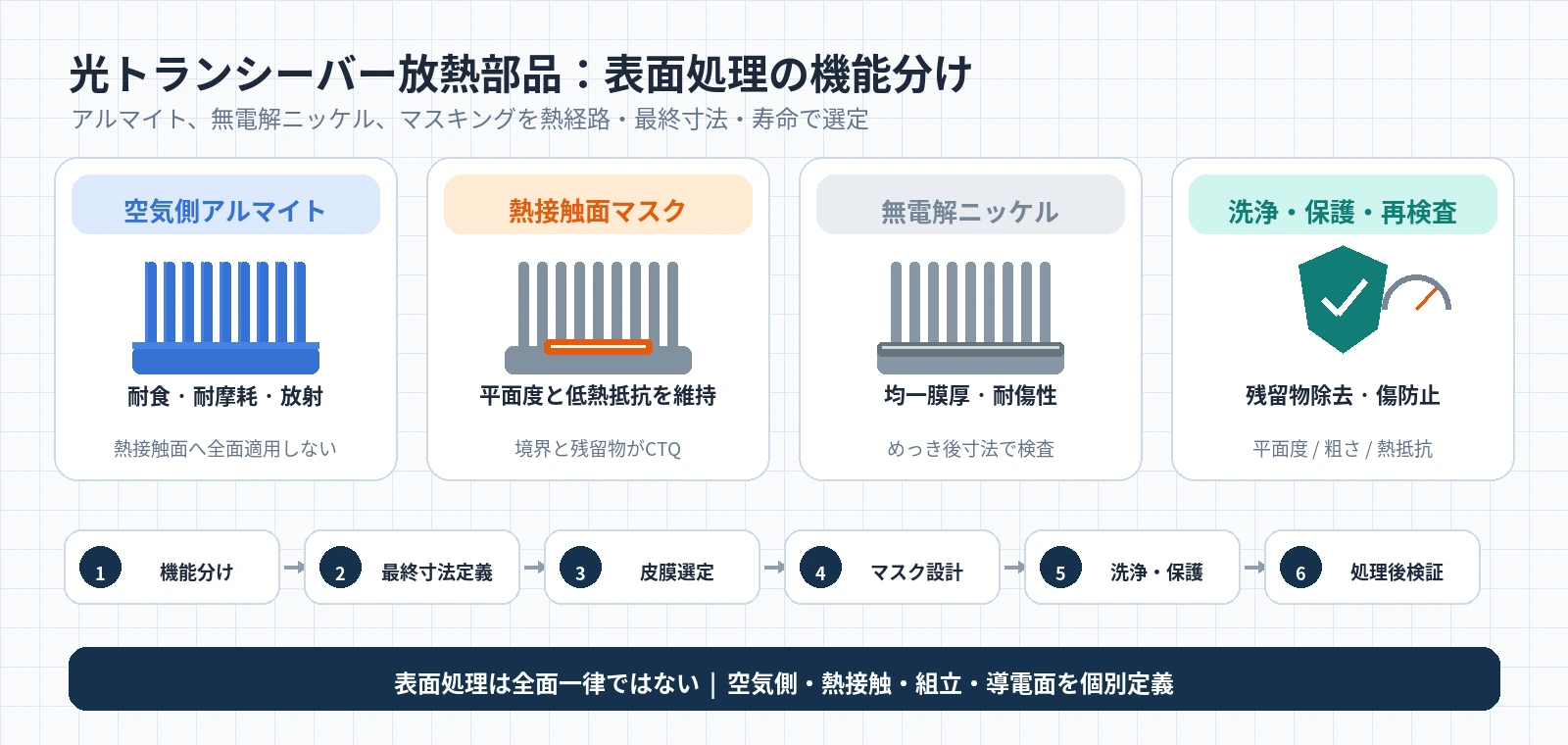

光トランシーバー放熱部品の表面処理は、外観処理ではなく、同一部品を機能別に分ける設計です。
空気側フィン・外面
→ 耐食、耐摩耗、外観、放射
熱接触面
→ 平面度、粗さ、接触熱抵抗、耐傷性
精密穴・組立基準
→ 処理後の寸法と嵌合
接地・EMI接触面
→ 導電連続性と低い接触抵抗したがって、1つの部品にアルマイト、無電解ニッケル、マスキングした素地面、処理後加工面を組み合わせることがあります。
| 機能領域 | 主な処理案 | 主なリスク |
|---|---|---|
| フィン・外面 | 白または黒アルマイト | 熱サイクル割れ、色差、変形 |
| TIM・乾式熱接触面 | 素地マスキング、選択皮膜、処理後仕上げ | 接触熱抵抗、傷、汚染 |
| 複雑形状・耐食面 | 無電解ニッケル | 前処理、リン、膜厚、最終寸法 |
| ねじ・位置決め穴・接地面 | マスキングまたは部分処理 | 回り込み、寸法変化、導通不良 |
1. 表面処理が熱管理に直結する理由
OIFのプラガブル光モジュール熱界面仕様では、表面材料、平面度、表面粗さ、熱拡散、押付け力が熱界面抵抗の累積要因とされています。表面処理は加工後の外観工程ではなく、熱経路の一部です。
表面処理により次が変化します。
- 熱接触面とTIMの実接触状態
- 膜厚と組立高さ
- 穴、溝、ねじ、位置決め寸法
- 硬さ、耐摩耗、耐傷性
- 電気絶縁または導電性
- 耐食性、清浄度、長期安定性
- 熱サイクル後の皮膜健全性と平面度
図面では少なくとも、処理面と非処理面、寸法の検査状態、熱経路が素地・皮膜・TIMのどれを通るかを明確にします。
2. アルマイト：空気側には有効だが、すべての熱接触面に適するとは限らない
アルマイトはアルミ表面に酸化アルミニウム皮膜を形成し、耐食性、耐摩耗性、電気絶縁性、外観を向上させます。表面放射率も高くなるため、ヒートシンクや筐体に広く使われます。
2.1 主なメリット
- 押出材・切削アルミの腐食防止
- フィン、レール、外面の耐摩耗性
- 不要な電気接触を防ぐ絶縁面
- 外観とロット識別
- 放射が有効な条件での放熱補助
ただし、通信機器内の光モジュール冷却は、熱伝導と強制対流が中心です。黒アルマイトだけで風路や接触熱抵抗の問題は解決できません。
2.2 熱接触面で熱抵抗が増える可能性
アルミ素地に比べてアルマイト皮膜は熱伝導性が低く、絶縁性があります。皮膜は薄くても、熱流密度が高く、接触面積と押付け力が限られる界面では影響する場合があります。
特に次の条件では慎重に検討します。
- モジュールとライディングヒートシンクが乾式接触
- TIMが薄い
- 挿抜力やケージ構造により押付け力が制限される
- 熱接触面が接地やEMI接触を兼ねる
- 平面度、粗さ、全高が厳しい
耐食・耐傷性のメリットと、膜による熱抵抗、寸法変化、絶縁性を比較します。
2.3 熱サイクルと割れ
三和メッキ工業の解説では、アルミ素地とアルマイト皮膜の熱膨張係数差により、高温時に脆い皮膜へ応力が発生し、クラックが生じる可能性があります。同社は一般的な皮膜で約100℃をクラック開始の目安として紹介していますが、これは全合金、膜厚、封孔、熱サイクルに共通する設計限界ではありません。実際の材質、膜厚、封孔、最高温度、サイクル数で評価します。
着色アルマイトは有機染料が熱で退色することもあります。色は通常熱性能CTQではありませんが、工程や使用環境の変化を示す場合があります。
3. 白、黒、硬質アルマイトの選定
| 種類 | 主目的 | 光部品での注意 |
|---|---|---|
| 白アルマイト | 耐食、絶縁、一般外観 | フィンや外面に適用しやすい |
| 黒アルマイト | 外観、表面放射率 | 色だけで放熱性能を判断しない |
| 硬質アルマイト | 高硬度、耐摩耗 | 膜厚と寸法影響が大きく、精密面に注意 |
6063押出材と6061切削材では色調や皮膜状態が異なることがあります。鋳造アルミのSi、Cu、巣も影響します。銅アルミ複合部品では処理液の隙間残留と異種金属腐食を確認します。
4. 無電解ニッケル：複雑形状に均一だが、寸法と熱界面を変える皮膜
無電解ニッケルは外部電流を使わず、化学還元でNi-P皮膜を析出します。複雑形状でも比較的均一な膜厚が得られ、精密部品、キャビティ、耐食・耐摩耗面に使用されます。
ISO 4527とASTM B733は無電解Ni-Pを工程皮膜として規定しています。アルミへのめっきでは、ASTM B253が洗浄、活性化、ジンケート、ストライクなど前処理の重要性を示しています。
4.1 適用例
- 複雑なキャビティ、段差、穴周辺
- 耐食・耐傷性が必要な放熱蓋
- 安定した表面が必要な銅・アルミ熱拡散部品
- 膜厚後の寸法均一性を重視する部品
- 挿抜、摩擦、洗浄を受ける乾式接触面
4.2 均一膜厚でも寸法管理は必要
未マスキング面には膜厚が加わるため、外径増加、内径減少、溝幅、段差高さ、熱接触高さが変化します。境界には回り込みや局部堆積が発生することもあります。機能寸法は通常めっき後状態で管理します。
4.3 リン含有率と熱処理
リン含有率により硬さ、耐食性、磁性、耐薬品性が変化します。図面には次を明記します。
- リンタイプまたは含有率範囲
- 膜厚と許容差
- 熱処理の有無
- 密着性、硬さ、耐食性
- 磁性・電気特性の制限
- 熱接触面の最終粗さと平面度
浴温が高いため、薄肉蓋、長尺ヒートシンク、残留応力の大きい切削品は処理中に変形する可能性があり、処理後検査が必要です。
5. 熱接触面では無電解ニッケルが必ずアルマイトより良いか
必ずしも良くありません。無電解ニッケルはアルマイトより導電性、耐摩耗性に優れることがありますが、追加皮膜であることに変わりません。最終熱性能は次で決まります。
素地平面度
+ 膜厚と均一性
+ めっき後粗さ
+ 硬さと傷
+ TIM厚さ
+ 押付け力光モジュールの乾式熱接触面を対象とする特許では、下地層と高硬度保護層を用い、最終保護面をRa 0.4 μm以下とする例が示されています。一般規格ではありませんが、低熱抵抗、挿抜耐傷性、耐食性を同時に必要とすることを示しています。
6. マスキングは工程設計
三和メッキ工業では、めっきやアルマイトを付けたくない部分を塗料、テープ、ゴム栓、専用治具などで覆う方法をマスキングと説明しています。
代表的な対象は次です。
- モジュールとヒートシンクの熱接触面
- 接地、シールド、ばね接触面
- 位置決め穴、精密嵌合部
- ねじ、締結座面
- シール溝、接着面、レーザー溶接部
- はんだ、ろう付け、導電接着部
6.1 図面で境界を定義する
| 項目 | 推奨指示 |
|---|---|
| 基準 | 穴、面、中心線など境界位置の基準 |
| 境界 | 処理・非処理範囲と位置許容差 |
| R・穴口 | 面取り、R、穴口への皮膜侵入可否 |
| 境界品質 | 回り込み、バリ、染み、治具跡の許容 |
| 最終寸法 | 処理前または処理後検査 |
| 清浄度 | 接着剤、油、ワックス、シリコーン残留禁止 |
量産では、手貼りテープだけでなく、再現性のある栓、キャップ、治具を検討します。
7. 熱接触面の保護
未処理面でも保護が必要です。傷、打痕、処理液侵入、残留接着剤、指紋、油、研磨粒子、シリコーン汚染、検査治具跡が熱抵抗を悪化させます。
推奨工程：
最終仕上げ加工
→ 洗浄・DI水リンス
→ 外観確認
→ 一時マスキングまたは保護膜
→ 表面処理
→ マスキング除去
→ 再洗浄
→ 平面度・粗さ・寸法再検査
→ 低残留・シリコーンフリー保護梱包保護テープは残留物、TIMとの相性、表面粗さへの影響を事前評価します。
8. 機能別選定表
| 部位 | 初期検討案 | コメント |
|---|---|---|
| フィン・外面 | アルマイト | 耐食、耐摩耗、放射率 |
| TIM接触面 | 素地マスキング、制御アルマイト、無電解Ni | 実熱抵抗と寿命で確認 |
| 乾式摺動熱面 | 無電解Niなど耐摩耗皮膜 | 傷、摩擦、粗さを管理 |
| 接地・EMI面 | 素地または導電処理 | アルマイトは絶縁性 |
| 精密穴・ねじ | マスキングまたは寸法補正 | 処理後寸法で合否判定 |
| 接着・溶接部 | 原則マスキング | 皮膜による接合低下を防止 |
9. 推奨工程
試作
- CNCで形状と熱接触面を確認
- 異なる表面処理の比較サンプルを準備
- 素地、選択アルマイト、無電解Niを比較
- 実TIM、押付け力、電力、風量で温度測定
- 挿抜、熱サイクル、湿熱、洗浄適合性を確認
量産
材料・素材確認
→ 粗加工・応力安定化
→ 基準・熱接触面仕上げ
→ 処理前寸法確認
→ 洗浄・治具・マスキング
→ アルマイトまたは無電解Ni
→ マスキング除去・洗浄
→ 処理後寸法、平面度、粗さ、膜厚
→ 熱性能抜取と保護梱包OIFでは材料、表面仕様、製法の重大変更時に熱界面性能の再確認を求めています。処理業者、Ni-P浴、膜厚、マスキング方法の変更も工程変更として扱います。
10. 処理後CTQ
| CTQ | 測定例 | 管理点 |
|---|---|---|
| 熱接触面平面度 | CMM、平面度、光学測定 | 自由状態・組立状態を定義 |
| 表面粗さ | 方向と位置を指定した粗さ計 | 処理・マスク除去後に測定 |
| 膜厚 | XRF、渦電流、断面 | 複数点、境界部を確認 |
| マスク境界 | 外観、画像測定 | ずれ、回り込み、バリ |
| 機能寸法 | ゲージ、ねじゲージ、CMM | 処理後状態で合否 |
| 清浄度 | 拭取り、イオン、粒子検査 | 残胶、油、シリコーン禁止 |
| 密着・耐食 | 規格試験 | 合金、前処理、膜厚と連携 |
| 実熱抵抗 | 冷却板・システム試験 | 実TIM、荷重、電力を使用 |
11. 代表的な不具合
| 現象 | 原因 | 対策 |
|---|---|---|
| アルマイト後の平面度不良 | エッチング、薄肉変形、治具応力 | 粗・仕上げ分離、処理後再検査 |
| 熱抵抗増加 | 接触面への皮膜、残留物、傷 | マスキングと最終洗浄を見直す |
| 無電解Niの膨れ・剥離 | アルミ前処理不足、汚染 | ジンケート、下地、密着試験 |
| 穴・ねじが入らない | 膜厚補正不足、回り込み | 処理後寸法設計、ゲージ検査 |
| 境界の染み・腐食 | 液残り、残胶 | 境界・栓・洗浄を改善 |
| 黒アルマイト色差 | 合金、表面、膜厚、染色差 | 材料と前処理を標準化 |
| 熱サイクル割れ | 基材と皮膜の熱膨張差 | 温度、膜厚、封孔、回数を検証 |
12. RFQ・図面情報
- 基材、調質、素材工程
- アルマイト種類、色、膜厚、封孔
- Ni-Pタイプ、膜厚、熱処理
- 処理必須面と禁止面
- マスキング境界と基準
- 熱接触面の平面度、粗さ、清浄度
- 穴、ねじ、接地、溶接部の最終要求
- 寸法検査の状態
- 熱サイクル、湿熱、塩水噴霧、挿抜、熱抵抗試験
- 試作、試量産、量産数量
13. 仲徳精密の提案
光トランシーバー用ヒートシンク、放熱蓋、精密筐体では、DFM段階から次を一体で検討します。
- 加工基準と処理後検査基準
- 空気側、熱、電気、組立面の機能分け
- アルマイト、無電解Ni、マスキングの組合せ
- 膜厚による寸法連鎖と接触高さ
- 薄肉部品の処理前後変形
- 熱接触面の洗浄、保護、梱包、最終熱検証
安定量産には、設計、CNC、表面処理、検査、組立が同じCTQを共有することが必要です。
よくある質問
光トランシーバー用ヒートシンクは全面アルマイトにすべきですか？
必ずしも全面処理が最適ではありません。フィンや外面はアルマイトに適しますが、TIM接触面、乾式熱接触面、接地面、精密嵌合部、ねじ部は個別に検討します。熱接触面はマスキング、膜厚制限、別の表面処理、または処理後仕上げ加工を選び、最終寸法と実装状態の熱抵抗で確認します。
黒アルマイトは白アルマイトより必ず放熱性能が高いですか？
黒色皮膜は表面放射率を高めることがありますが、光トランシーバーの冷却では熱伝導と強制対流が支配的な場合が多く、色だけでは性能を判断できません。フィン形状、風量、接触熱抵抗、皮膜状態、周囲温度を含めて評価します。
無電解ニッケルは熱接触面に適していますか？
耐食性、耐摩耗性、寸法均一性、耐傷性が必要な場合に有効ですが、熱抵抗を必ず下げるとは限りません。リン含有率、膜厚、前処理、熱処理を指定し、めっき後の平面度、粗さ、実機熱抵抗を確認します。
熱接触面のマスキングは図面にどう指示しますか？
処理面と非処理面、境界を決める基準、境界位置許容差、治具跡や染みの可否、膜厚、最終寸法状態、清浄度、保護梱包を明記します。「熱接触面は処理しない」だけでは、穴口やR部の境界が不明確です。
加工後の平面度が合格でも、表面処理後に不合格になるのはなぜですか？
前処理エッチング、処理温度による残留応力解放、治具拘束、皮膜応力、マスキング境界の局部堆積、洗浄・乾燥工程による変形が原因になります。熱接触面は表面処理とマスキング除去後に再測定します。
