直接結論

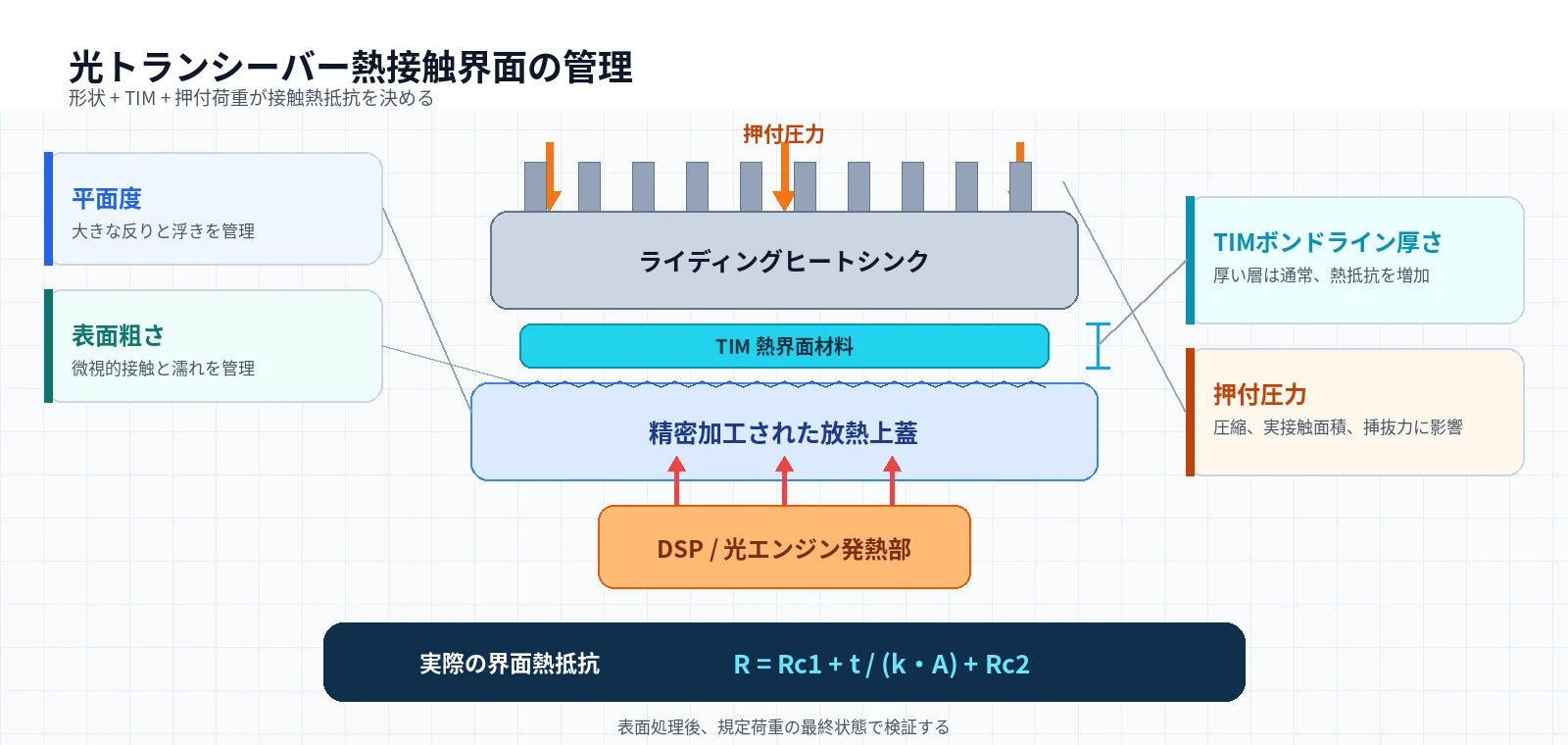

光トランシーバーの熱接触面は、完全な熱経路を構成する機能界面です。
発熱IC / 光エンジン
→ 内部ヒートスプレッダ
→ モジュール放熱上蓋または熱拡散板
→ TIM
→ ライディングヒートシンクまたはコールドプレート
→ 空冷または液冷システム正しい検討順序は「Raをできるだけ小さくする」ことではありません。
- 許容温度上昇と界面熱抵抗を決める；
- 実際の接触範囲、組立基準、法線荷重を決める；
- 平面度とうねりで大きな隙間を管理する；
- 粗さと加工目で微視的接触とTIMの濡れを管理する；
- TIMを選定し、最終ボンドライン厚さを管理する；
- 表面処理後、実際の組立条件と量産条件で再検証する。
| 管理項目 | 主な役割 | 管理不良時の典型結果 |
|---|---|---|
| 平面度 | 反り、傾き、局部浮きを抑える | TIM厚さむら、非接触部 |
| 粗さ | 微視的接触、濡れ、残留空気に影響 | 接触熱抵抗のばらつき |
| TIM厚さ | 残留隙間を埋め、熱伝導層を形成 | 厚過ぎると熱抵抗増加、薄過ぎると被覆不足 |
| 押付圧力 | TIMを圧縮し実接触面積を増やす | 低圧では接触不足、高圧ではモジュールやコネクタを損傷 |
| 表面処理 | 耐食、絶縁、寸法、熱伝導を変える | 膜層が熱経路に入り、機能高さが変化 |
1. 高速光トランシーバーで熱接触面が重要になる理由
400G、800G、1.6Tの光トランシーバーは、DSP、ドライバ、レーザー、受光素子、高速回路を小さな体積に集積します。消費電力と電力密度が上がるにつれ、熱を上部の放熱面へ速やかに移し、ライディングヒートシンク、内蔵ヒートシンク、またはシステム側の冷却構造へ伝える必要があります。
アルミや銅の部品自体の熱伝導は比較的予測しやすい一方、二つの固体間の接触は大きなばらつき要因です。見た目には接触していても、実際には一部の微小突起だけが接触し、残りには空気が存在します。空気の熱伝導性は低いため、小さな隙間でも大きな温度差を生むことがあります。
プラガブル光モジュールには次の制約があります。
- 接触面が細長く、長手方向の反りに敏感；
- ライディングヒートシンクはばね荷重で、挿抜力、ケージ、コネクタの許容荷重に制限される；
- 繰返し挿抜後も界面性能を再現する必要がある；
- ラベル、塗膜、アルマイト、段差が熱経路に入る可能性がある；
- 一つの上蓋内に高さの異なる発熱部が存在することがある。
したがって熱界面は、熱、機械、寸法、挿抜、寿命の条件を同時に満たす必要があります。
2. 接触熱抵抗を構成する要素
二つの金属面の間にTIMがある場合、簡略化すると次のように考えられます。
Rinterface = Rcontact-1 + tTIM / (kTIM × A) + Rcontact-2Rcontact-1：第一面とTIMの接触熱抵抗；Rcontact-2：第二面とTIMの接触熱抵抗；tTIM：最終ボンドライン厚さ（BLT）；kTIM：TIMのバルク熱伝導率；A：有効接触面積。
この式から二つの重要点が分かります。
第一に、TIMカタログの熱伝導率だけでは最終性能を判断できません。高熱伝導TIMでも、厚さが大きい、圧縮が不均一、濡れが不足している場合は総熱抵抗が高くなります。
第二に、金属面の加工品質は、実接触面積、BLT分布、両側の接触熱抵抗を同時に変えます。部品加工とTIM選定を別々に決めることはできません。
2.1 界面性能を支配するのは「見掛け面積」ではなく「実接触面積」
日本伝熱学会の接触熱抵抗特集では、巨視的には全面が接している金属面でも、微視的には限られた突起だけが接触し、残りの見掛け面積には空気またはTIMが存在すると説明されています。熱は離散した接触点へ集中し、反対側で再び広がるため、熱流の縮流・拡散抵抗が生じます。
光トランシーバーでは、次の三点が重要です。
- 見掛け接触面積と実際の伝熱面積は同じではない。 平面度、うねり、局部高点が接触点の位置と数を変える；
- 小さな熱抵抗でも高発熱では無視できない。
ΔT = Q × Rであるため、モジュール電力が上がると小さな界面熱抵抗でも温度差が大きくなる； - 接触熱抵抗は固定した材料定数ではない。 表面形状、法線荷重、TIM状態、温度、組立変形で変化するため、解析に一定値を一つ入力するだけでは不十分である。
材料本体、ヒートシンク、コールドプレートの熱抵抗が低減されるほど、界面熱抵抗が全熱経路に占める割合は相対的に増えます。したがって熱面加工と組立管理は最終段階の補正ではなく、設計初期から寸法チェーンと検証計画に入れる必要があります。
3. 平面度は大きな隙間を管理する指標であり、光沢ではない
平面度は、熱接触面全体が二つの平行平面の間に入るかを示します。全体反り、ねじれ、端部浮き、局部高点を支配します。
3.1 平面度不良の主な原因
- 押出材の曲がりと残留応力；
- 薄肉上蓋の荒加工後の応力解放；
- 片側からの大量除去；
- クランプで平らにして加工し、解放後に戻る；
- アルマイト、めっき、熱履歴による変形；
- ねじやばねクリップによる二次変形；
- 使用温度での異材熱膨張差。
図面では次の条件も明確にする必要があります。
- 自由状態か拘束状態か；
- 加工後か最終表面処理後か；
- 全面評価か局部熱領域評価か；
- 組立基準に対する平行度や高さが必要か；
- 凸形、凹形、端部浮きに制限があるか。
3.2 規格値は参考であり、万能な標準値ではない
OIFのプラガブル光モジュール熱界面仕様では、法線荷重、表面粗さ、平面度の報告が重視されています。特定のCFP2-ACO界面では、平面度0.08 mm以下、Ra 0.8 μm以下が推奨された例があります。
これは両方の指標が重要であることを示しますが、その数値は特定の面積、荷重、構造に対応するものです。QSFP-DD、OSFP、カスタムヒートスプレッダ、CPO光エンジンでは条件が異なるため、同じ公差を一律に適用すべきではありません。
4. 粗さは微視的接触を管理するが、低ければ低いほど良いとは限らない
表面粗さは微小な山谷を表します。Raは一般的ですが、Raだけでは次の内容を表せません。
- 少数の高い突起；
- 加工目方向；
- 周期的な工具痕；
- うねりや局部凹み；
- 表面処理後の変化。
薄いグリース、相変化材料、金属TIMでは、低い粗さが薄いBLTと空気排除に有利なことが多くあります。一方、流動性ゲルや滑り防止が必要な界面では、適度な表面テクスチャが濡れと保持に役立つ場合があります。したがって鏡面仕上げは万能ではありません。
| 界面タイプ | 表面管理の重点 |
|---|---|
| 金属に近い直接接触 | 突起高さ、酸化、汚染、十分な圧力 |
| 薄いグリース / 相変化TIM | 低うねり、安定した薄いBLT |
| 軟質ギャップパッド | 大きな隙間と圧縮率。Raだけでは決まらない |
| ディスペンス型ゲル | 隙間、吐出量、広がり、はみ出し、硬化厚さ |
| 金属箔 / 金属TIM | 表面適合性、圧力、濡れ、熱サイクル信頼性 |
5. TIMは形状不良を隠す万能スペーサではない
TIMは空気を排除し、限定的なミクロ・マクロ隙間を補います。材料種類により対応できる隙間範囲は大きく異なります。
5.1 薄層TIM
グリースや相変化材料は、比較的平坦な面と薄いボンドラインで使用されます。業界資料では約50 μm以下が典型範囲として示されることがありますが、実際の値は材料仕様と組立検証で決める必要があります。
利点：
- BLTが小さく材料層熱抵抗を抑えられる；
- 微小凹凸を濡らせる；
- 高熱流密度に適する。
リスク：
- 平面度、吐出量、圧力に敏感；
- 薄過ぎると局部的に材料不足になる；
- 熱サイクルでポンプアウト、乾燥、移動が起こる可能性がある。
5.2 ギャップパッドとギャップフィラー
軟質パッドやゲルは、より大きな組立隙間や部品高さ差を吸収できます。ただし熱伝導層は厚くなります。
設計時には次を確認します。
- 公称、最小、最大隙間；
- 目標圧縮率；
- PCB、光部品、コネクタへの反力；
- 圧縮永久変形と熱サイクル後の厚さ保持；
- 一枚のTIMが複数熱源を覆う場合の高さ差。
5.3 金属TIM
インジウム箔、はんだTIM、液体金属は低熱抵抗を実現できますが、表面めっき、腐食、電気的危険、はみ出し、組立、リワークの検討が必要です。一般的な光モジュールの標準選択ではなく、高熱流密度向けの専用方案です。
6. 押付圧力を平面度と一緒に定義する理由
法線圧力を増やすと一般に：
- 表面突起が変形する；
- TIMの濡れと広がりが進む；
- 有効BLTが小さくなる；
- 実接触面積が増える；
- 接触熱抵抗が下がる。
しかしプラガブルモジュールに無制限の荷重はかけられません。ライディングヒートシンクのばね力は、モジュール筐体、ケージ、PCBコネクタ、挿抜機構にも作用します。過大荷重は次の問題を生みます。
- 挿抜力増加；
- 上蓋やベースの曲がり；
- PCB、コネクタ、光学部品への応力；
- TIMの過度な押出し；
- 多段ケージでの荷重不均一。
したがって界面仕様は次をセットで定義します。
接触面積
+ 法線荷重または圧力範囲
+ TIM種類と目標BLT
+ 平面度と粗さ
+ 許容構造変形荷重とTIM条件のないRa値だけでは、実際の熱抵抗を予測できません。
6.1 平均荷重が合格でも、接触圧力が均一とは限らない
同特集では、感圧フィルムを用いて接触面の局部圧力を評価する方法も紹介されています。重要なのは平均圧力を一つ得ることではなく、界面を局部領域に分け、高圧、低圧、ほぼ非接触の領域を可視化し、局部圧力分布と接触熱抵抗を関連付けることです。
細長い光トランシーバー熱面では、ばねの総荷重が仕様内でも、上蓋の長手凹み、局部高点、組立基準の傾きによって、荷重が両端または少数点に集中することがあります。この場合、平均荷重は合格でも実接触面積とTIM圧縮は不均一です。
開発段階では、次のデータを同時に確認します。
- 自由状態と組立状態の平面度；
- 感圧フィルムまたは接触印迹の二次元分布；
- 圧縮後TIM厚さと被覆範囲；
- サーモグラフィ、コールドプレート試験、主要測温点の温度差；
- ばね力、クリップ位置、多段ケージ間の荷重差。
これにより、原因が部品形状、ばね機構、TIMの広がり、組立寸法チェーンのどこにあるかを切り分けられます。
7. 図面で熱接触面をどう定義するか
熱接触面は一般外観面ではなく、CTQとして識別することを推奨します。
| 図面項目 | 明確にすべき内容 |
|---|---|
| 熱界面境界 | 実際の放熱領域、ラベルや表示の可否 |
| 基準体系 | モジュール着座面、コネクタ、ケージ基準との関係 |
| 平面度 | 自由/組立状態、加工後/最終処理後 |
| 粗さ | Ra、必要に応じRz、加工目方向、禁止欠陥 |
| 高さ・平行度 | 組立基準に対する熱面高さと傾き |
| 表面処理 | アルマイト、Ni、化成、マスキング、処理後加工 |
| エッジ状態 | 面取り、バリ、打痕、工具痕、マスキング境界 |
| 清浄度 | 油、切粉、接着剤残り、酸化、包装保護 |
| TIM条件 | 種類、面積、公称厚さ、圧縮率、吐出量 |
| 組立荷重 | ばね力、ねじトルク、圧力範囲、変位管理 |
一つの上蓋に複数熱源がある場合、共面、段差面、異なるTIM厚さのどれかを明確にします。全体平面度一つだけでは局部高さCTQを代替できません。
8. 量産加工で平面度と粗さを安定させる方法
8.1 素材と残留応力
薄肉上蓋、長いヒートスプレッダ、アルミ押出材は残留応力に敏感です。量産工程では次を管理します。
- 押出材の直線度とロット状態；
- 荒・仕上げ加工代；
- 対称的な材料除去；
- 荒加工後の時効または放置；
- 反転順序とクランプ力；
- 仕上げ前の自由状態確認。
8.2 治具・クランプ
反った部品を治具で平らに押さえ、加工後に戻る現象は典型的な「見かけの平面」です。
避けるべき事項：
- 熱面付近の過大クランプ；
- 自由状態再測定なしの強制矯正；
- 薄肉部の支持不足；
- 多個取り治具のクランプ力ばらつき。
8.3 仕上げ加工
- 安定した工具と切れ刃状態を使用；
- 最終加工代、方向、条件を標準化；
- つなぎ目、びびり、局部高点を管理；
- 工具寿命と補正ルールを設定；
- 手研磨で形状問題を隠さない；
- 長い面では平面度、うねり、Raを同時に確認。
手研磨はRaを下げても、平面度、端部高さ、局部厚さを悪化させることがあります。光沢は重要熱面の合否基準にはなりません。
9. 表面処理後に再検証が必要な理由
アルマイト、無電解Ni、化成、塗装は次の変化を生みます。
- 膜厚追加と機能高さ変化；
- 粗さと濡れ性変化；
- 穴、エッジ、段差での膜厚不均一；
- 前処理や熱履歴による薄肉部変形；
- マスキング段差、残渣、バリ。
代表的な対応は三つです。
- 熱面も処理する：絶縁や耐食が必要な場合。膜層を熱・寸法検証に含める；
- 熱面をマスキングする：金属面を残すが、境界、腐食、清浄度を管理する；
- 処理後に熱面を仕上げ加工する：形状と熱伝導は明確だが、露出金属保護、バリ取り、再洗浄が必要。
納入状態で検査しなければなりません。白物加工品の測定だけでは最終界面を保証できません。
10. 平面度、粗さ、実接触の検査方法
10.1 平面度
面積、公差、量産速度に応じて：
- CMM点群測定；
- 石定盤とハイトゲージ；
- 走査式形状測定または光学測定；
- 専用機能ゲージ；
- 組立状態での変位や接触印迹。
少数測点では局部高点を見逃します。長い面や複数領域では、測点配置や走査経路、支持条件を標準化します。
10.2 粗さ
粗さ計の条件として：
- 測定位置；
- 評価長さとカットオフ；
- 加工目に対する測定方向；
- フィルタ設定；
- 表面処理前後の状態。
10.3 BLTと接触
- 寸法チェーンやスペーサビーズでBLTを管理；
- 吐出重量、軌跡、面積を記録；
- 感圧フィルムや接触印迹で荷重分布を確認；
- 開発サンプルを切断して空洞と厚さを確認；
- 熱サイクル後のポンプアウト、移動、圧縮永久変形を確認；
- 実際のモジュール電力と風量またはコールドプレート条件で温度を測定。
11. 材料試験とモジュール組立熱試験は代替できない
ASTM D5470はTIM試料の定常熱伝達特性を評価し、熱インピーダンスや見掛け熱伝導率を得るために使用されます。材料比較や解析入力には有効ですが、試験面、圧力、厚さ、温度条件が実際のモジュールと同じとは限りません。
組立状態の検証では次も確認します。
- 実際の熱界面面積；
- ヒートシンク法線荷重；
- 上蓋の平面度と粗さ；
- 実際のBLT；
- モジュール電力とホットスポット分布；
- 挿抜後の再現性；
- 高低温・熱サイクル後の変化；
- 多段ケージ間の影響。
OIFの光モジュール熱界面試験はコールドプレート法を使用し、関連する形状と荷重情報を記録します。この考え方は、TIM熱伝導率だけを比較するより実際の問題に近いものです。
11.1 高熱流試験ではTIMの「材料状態」も確認する
日本伝熱学会特集の高熱流実験では、TIMは一般に接触熱抵抗を低減し、熱流増加に伴う熱抵抗悪化を抑える一方、性能は公称熱伝導率だけでは決まらないことが示されています。材料が連続状態を保つか、十分に濡れるか、硬化または相変化するか、内部に空洞が発生するかによって結果が変わります。
光トランシーバーのTIM検証では次を含めます。
- 実動作電力と短時間の熱流ピーク；
- コールドスタート、定常高温、熱サイクル後の界面状態；
- 圧縮前後のBLTと戻り量；
- ポンプアウト、移動、亀裂、硬化、空洞；
- モジュール挿抜またはヒートシンク再組立後の再現性。
はんだ、金属ペースト、相変化TIMでは、相状態、表面適合性、リワーク時の空洞発生も確認します。高熱伝導率は材料能力であり、安定した界面状態が実機能力です。
12. よくある六つの不具合
| 不具合 | 根本原因 | 改善方向 |
|---|---|---|
| 両端だけ接触し中央が浮く | 長手方向の凹み、治具による強制平坦化 | 自由状態平面度と残留応力管理 |
| 片側TIMが薄く反対側が厚い | 組立基準に対する熱面傾き | 高さ、平行度、寸法チェーン管理 |
| Ra合格でも熱抵抗がばらつく | 局部高点、うねり、汚染 | 面形状と清浄度管理を追加 |
| 高熱伝導TIMに変えて温度上昇 | BLT、圧力、広がり条件が不適合 | 実装条件で熱抵抗比較 |
| 表面処理後に組立不良 | 膜厚、マスキング段差、変形を未考慮 | 最終処理状態で検査 |
| 試作合格、量産で変動 | 工具、クランプ、吐出量、ばね力変動 | CTQ、SPC、反応計画 |
13. 見積り・DFMに必要な情報
モジュール種類と消費電力
熱源位置と接触面積
2D図面と3Dモデル
材料と素材状態
熱面基準、平面度、粗さ
表面処理とマスキング
TIM種類、厚さ、圧縮率
ヒートシンク法線荷重または組立方法
試作、パイロット、量産数量
検査報告と熱検証要求熱面仕様が未確定の場合は、目標温度上昇、接触面積、利用可能荷重、組立隙間を提示し、熱、構造、TIM、加工担当が共同で製造可能な仕様を決めます。
14. 最終エンジニアリング提案
目的は、見た目が平らで光沢のある金属面ではありません。規定荷重、TIM、表面処理、量産ばらつきの下で安定する低熱抵抗界面です。
- 目標熱抵抗と組立条件を決めてから、平面度と粗さを配分する。
- BLTをTIMメーカーだけの項目ではなく、寸法チェーン結果として管理する。
- 熱接触面をCTQとして管理し、表面処理後に再検査する。
- 平面度、うねり、Ra、清浄度、押付荷重を一つの系として検証する。
- 材料データは入力値とし、最終性能は組立状態の熱試験で確認する。
- 量産では工具寿命、クランプ力、吐出量、ばね力、変更を管理する。
良い熱界面は、低熱抵抗だけでなく、組立可能、挿抜可能、検査可能、量産再現可能でなければなりません。極端な公差や過度に厚いTIMで救済する設計は安定しません。
