本文内容
直接结论

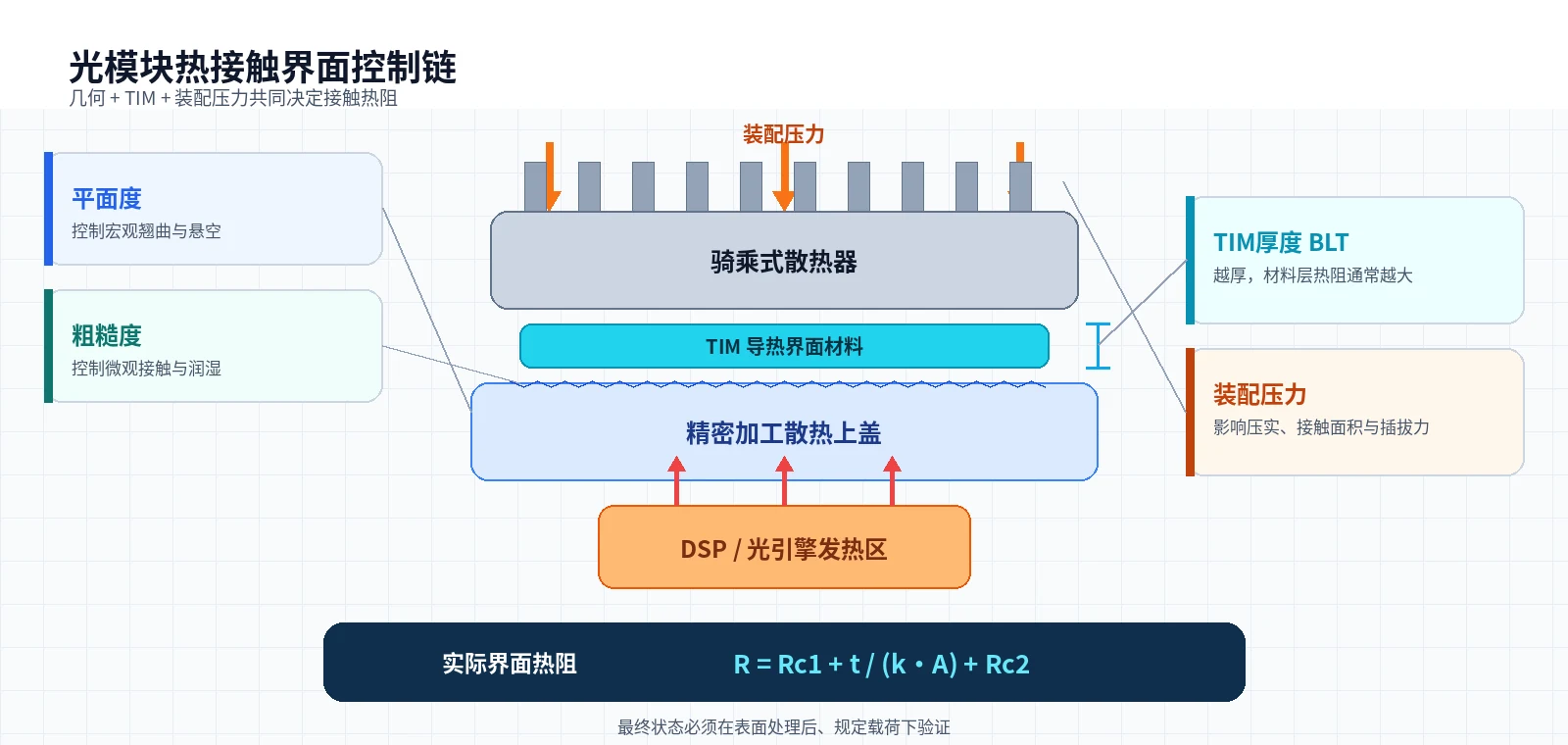

光模块热接触面不是一个普通外观面，而是完整热路径中的功能接口：
发热芯片 / 光引擎
→ 内部热扩散结构
→ 模块散热上盖或热扩散板
→ TIM
→ 骑乘式散热器或系统冷板
→ 空气或液冷系统界面控制的正确顺序不是“先把Ra做到最小”，而是：
- 明确允许的温升和界面热阻；
- 定义真实接触区域、装配基准和法向载荷；
- 用平面度和波纹度控制宏观间隙；
- 用粗糙度和纹理控制微观接触与TIM润湿；
- 选择合适的TIM并控制最终厚度；
- 在表面处理、装配压力和量产条件下重新验证。
| 控制对象 | 主要作用 | 失控后的典型结果 |
|---|---|---|
| 平面度 | 控制整体翘曲、倾斜和局部悬空 | TIM厚薄不均、局部无接触 |
| 粗糙度 | 影响微观接触点、润湿和空气残留 | 接触热阻波动、界面不稳定 |
| TIM厚度 | 填充残余间隙并形成导热层 | 过厚增加热阻，过薄可能覆盖不足 |
| 装配压力 | 压实TIM并扩大真实接触面积 | 压力不足接触差，过大损伤模块或连接器 |
| 表面处理 | 影响腐蚀、绝缘、尺寸和界面导热 | 膜层进入导热面、尺寸漂移或接触不一致 |
1. 为什么高速光模块越来越依赖热接触面？
400G、800G和1.6T光模块把DSP、驱动器、激光器、接收器和高速电路集中在很小的体积内。随着功耗和功率密度提高，模块内部的热量必须快速传到顶部散热面，再通过笼子上的骑乘式散热器或模块自带散热结构排出。
这条路径中，铝或铜零件本体的导热通常比较稳定，最容易产生波动的反而是两个固体之间的接触界面。看起来贴合的两个金属面，放大后只在少数凸峰位置真正接触，其余区域仍然是空气。空气导热能力很低，因此微小间隙也可能形成明显温差。
光模块接口还具有特殊限制：
- 接触面积狭长，容易出现长度方向翘曲；
- 散热器通常由弹簧加载，法向力受插拔力、笼子和连接器承载能力限制；
- 模块需要反复插拔，界面不能只在一次实验装配中有效；
- 标签、涂层、阳极层或局部台阶都可能进入热路径；
- 上盖内部还可能存在多个不同高度的发热区域。
所以热接触面必须同时满足热学、机械、尺寸、插拔和长期可靠性要求。
2. 接触热阻由哪些部分组成？
把TIM夹在两个金属表面之间时，可以用一个简化模型理解总界面热阻：
Rinterface = Rcontact-1 + tTIM / (kTIM × A) + Rcontact-2其中：
Rcontact-1：第一侧表面与TIM之间的接触热阻；Rcontact-2：第二侧表面与TIM之间的接触热阻；tTIM：TIM最终有效厚度，也称Bond Line Thickness，BLT；kTIM：TIM体导热率；A：有效接触面积。
这个公式说明了两个容易被忽略的问题。
第一，TIM目录上的导热率不是最终接口性能。即使材料导热率很高，如果实际厚度较大、压实不均或界面润湿不足，总热阻仍然可能偏高。
第二，金属面的加工质量会同时影响三个项目：实际接触面积、TIM厚度分布和两侧接触热阻。因此不能把“零件加工”和“TIM选型”拆成两个完全独立的任务。
2.1 真正决定界面性能的是“真实接触面积”
日本传热学会关于接触热阻的专题指出，即使两个金属面在宏观上已经贴合，微观上仍只有少量凸峰真正接触，名义接触面积中的其余部分由空气或TIM占据。热流必须集中通过这些离散接触点，再向另一侧扩散，由此产生热流收缩与扩散阻力。
这带来三个对光模块很重要的判断：
- 名义接触面积不等于真实导热面积。 平面度、波纹度和局部高点会改变真实接触点的位置与数量；
- 小热阻在高功耗下也不能忽略。 界面温升满足
ΔT = Q × R，模块功耗提高后，原本看似很小的接触热阻也会形成可观温差； - 接触热阻不是固定材料常数。 它会随表面形貌、法向载荷、TIM状态、温度和装配变形变化，因此不能只在仿真中输入一个固定值后就结束验证。
随着散热器、冷板和材料本体的热阻不断降低，接触界面在整条热路径中的占比反而会增加。对高速光模块来说，热面加工与装配控制因此不是“最后补充”，而应在热设计初期就纳入尺寸链和验证计划。
3. 平面度控制的是宏观间隙，不是表面光亮度
平面度反映整个热接触区域是否位于两条平行平面之间。它决定界面是否存在整体弯曲、扭转、两端翘起或局部高点。
3.1 热接触面常见的平面度来源
- 铝挤型材原始弯曲和残余应力；
- 薄壁上盖粗加工后的应力释放；
- 单侧大量去除材料导致的变形；
- 夹具压紧时加工平、松夹后回弹；
- 阳极氧化、化学镀或热处理后的变形；
- 装配螺钉或弹片载荷导致的二次弯曲；
- 温度升高后不同材料热膨胀不一致。
因此，图纸只写一个平面度数值还不够，还要明确：
- 在自由状态还是装夹状态测量；
- 在机加工后还是表面处理后验收；
- 以整个热界面还是局部功能区评价；
- 是否需要相对于安装基准控制平行度或高度；
- 允许的接触面凸形、凹形或边缘翘曲是什么。
3.2 特定规范可以参考，但不能直接照抄
OIF针对可插拔光模块的热界面文件强调，应报告热界面的法向力、表面粗糙度和平面度。某些特定模块规范，例如CFP2-ACO接口，曾提出热界面平面度不大于0.08 mm、Ra不大于0.8 μm的建议。
这说明行业确实把平面度和粗糙度视为热接口的重要参数，但该数值属于特定尺寸、载荷和模块结构。QSFP-DD、OSFP、定制热扩散板或CPO光引擎的接触面积、法向力和TIM不同，不能简单套用同一个公差。
4. 粗糙度控制的是微观接触，但并非越小越好
粗糙度描述表面微小峰谷。常用参数是Ra，但Ra只是平均值，不能完整说明：
- 是否存在少量很高的尖峰；
- 加工纹理是沿热流短边还是长边；
- 是否存在周期性刀纹；
- 表面是否有波纹度或局部凹坑；
- 表面处理后峰谷是否发生变化。
对于薄层热脂、相变材料或金属TIM，较低粗糙度通常有利于降低最小BLT和残留空气。但对于可流动凝胶或需要附着稳定性的材料，适当表面纹理可能有助于润湿和防滑。因此，“镜面越好”不是通用答案。
工程上更重要的是让粗糙度与TIM类型匹配：
| 界面类型 | 表面控制重点 |
|---|---|
| 近似金属直接接触 | 降低凸峰、氧化和污染，确保足够压力 |
| 薄层热脂 / 相变材料 | 平整、低波纹度、可形成稳定薄层 |
| 软质导热垫 | 控制大尺度间隙和压缩率，Ra通常不是唯一重点 |
| 点胶型导热凝胶 | 控制间隙、点胶量、铺展、溢胶与固化后厚度 |
| 金属箔或金属TIM | 重视表面兼容性、压力、润湿和长期循环 |
5. TIM不是用来掩盖失控几何的万能垫片
TIM的主要作用是排除界面空气并填充有限的微观和宏观间隙。不同材料适用的间隙范围差异很大。
5.1 薄层TIM
热脂和相变材料通常用于相对平整的表面和较薄界面。行业资料常把约50 μm或更薄的bond line作为这类材料的典型应用区间，但实际值必须以材料数据和装配验证为准。
优势：
- BLT小，材料层热阻低；
- 能润湿微观峰谷；
- 适合高热流密度接触面。
风险：
- 对平面度、点胶量和压力更敏感；
- 过薄可能导致局部覆盖不足；
- 热循环后可能出现泵出、干涸或迁移。
5.2 导热垫与Gap Filler
软质导热垫或凝胶适合补偿更大的装配间隙和零件高度差。它们可以降低对零件绝对共面的要求，但通常比薄层TIM更厚。
设计时必须同时确认：
- 名义间隙及最小、最大公差；
- 目标压缩率；
- 对PCB、光器件和连接器施加的反力；
- 压缩永久变形和热循环后的厚度保持；
- 多个热源共用一块TIM时的高度差。
5.3 金属TIM
铟箔、焊料或液态金属可以实现较低热阻，但需要更严格地评估材料兼容性、表面镀层、腐蚀、溢出、电气风险、装配工艺和返修方式。它们不是普通光模块的默认选择，而是针对极限热流密度的专项方案。
6. 装配压力为什么必须与平面度一起定义？
增加法向压力通常可以：
- 压低表面凸峰；
- 促使TIM铺展和润湿；
- 减小有效BLT；
- 增加真实接触面积；
- 降低接触热阻。
但光模块不能无限增加压力。骑乘式散热器的弹簧力同时作用于模块壳体、笼子、PCB连接器和插拔机构。压力过大会造成：
- 模块插拔力过大；
- 上盖或底座弯曲；
- PCB、连接器或光学组件受力；
- TIM过度挤出；
- 多端口笼子之间受力不一致。
因此图纸和热设计应同时给出：
接触区域
+ 法向力或压力范围
+ TIM类型与目标厚度
+ 平面度和粗糙度
+ 允许结构变形只给“Ra 0.8”而没有载荷和TIM条件，无法预测真实热阻。
6.1 平均载荷合格，不代表接触压力均匀
日本传热学会专题还给出了利用压力测量膜评价接触热阻的方法。其核心价值不是得到一个平均压力，而是把接触面划分为局部区域，识别高压、低压和近乎不接触的位置，再将局部压力分布与界面热阻关联起来。
这对细长的光模块热面尤其重要。即使弹簧总力符合规格，如果上盖存在长轴方向凹曲、局部高点或安装基准倾斜，压力仍可能只集中在两端或少数区域。此时平均载荷看似合格，真实接触面积和TIM压缩却并不均匀。
开发阶段建议把以下数据放在一起判断：
- 自由状态与装配状态的平面度；
- 压力膜或接触印迹的二维分布；
- TIM压缩后厚度与覆盖范围；
- 热像、冷板测试或关键测温点的温差；
- 弹簧力、卡扣位置和多端口笼子的载荷差。
这样才能区分问题究竟来自零件几何、弹簧机构、TIM铺展，还是装配尺寸链。
7. 热接触面在图纸上应该怎样定义？
建议把热接触面作为CTQ单独标识，而不是混在普通外观面中。
| 图纸项目 | 建议明确的内容 |
|---|---|
| 热界面边界 | 哪一块区域真正参与散热，标签和文字是否允许进入 |
| 基准体系 | 与模块安装面、连接器或笼子基准的关系 |
| 平面度 | 自由状态/装配状态、加工后/处理后 |
| 粗糙度 | Ra，必要时增加Rz、纹理方向或禁止缺陷 |
| 高度与平行度 | 热面相对模块定位基准的高度和倾斜 |
| 表面处理 | 阳极、镀镍、化成、遮蔽或处理后精加工 |
| 边缘状态 | 倒角、毛刺、刀痕、碰伤和密封边界 |
| 清洁度 | 油污、切屑、残胶、氧化和包装保护 |
| TIM条件 | 类型、面积、名义厚度、压缩率或点胶量 |
| 装配载荷 | 弹簧力、螺钉扭矩、压力范围或位移控制 |
如果同一上盖包含多个热源，应确认它们是共面、阶梯面还是使用不同TIM厚度。一个整体平面度无法替代多个局部高度CTQ。
8. 加工过程如何稳定平面度与粗糙度？
8.1 毛坯与应力控制
薄壁散热上盖、长条形热扩散板和铝挤型材都容易受残余应力影响。量产工艺应关注：
- 挤型材直线度和批次状态；
- 粗、精加工余量分配；
- 对称去除材料；
- 粗加工后的时效或停放释放；
- 翻面顺序与夹紧力；
- 精加工前的自由状态复核。
8.2 装夹控制
最常见的假平面，是把弯曲零件压在夹具上加工。机内测量合格，松夹后立即回弹。
应避免：
- 在热接触面附近设置过强压点；
- 用夹具强制校平而没有自由状态复测；
- 薄壁区域悬空切削；
- 多工位夹具夹紧力差异过大。
8.3 精加工策略
- 使用稳定刀具和可控刀尖状态；
- 统一最后一刀余量、方向和参数；
- 控制接刀痕、振纹和局部高点；
- 规定刀具寿命和补偿规则；
- 避免手工砂磨掩盖几何问题；
- 对长面同时监控平面度、波纹度和Ra。
手工抛光可能让Ra变小，却把平面度、边缘高度和局部厚度破坏，因此关键热面不应把“越亮越好”作为验收方法。
9. 表面处理后为什么必须重新验证？
阳极氧化、化学镍、化成和喷涂都会改变界面状态：
- 增加膜厚并改变功能高度；
- 改变粗糙度和润湿性；
- 在孔、边缘和台阶形成厚度差；
- 处理温度和前处理可能引起薄件变形；
- 遮蔽边缘可能产生台阶、残胶或毛刺。
常见策略有三种：
- 热面一起处理：适合必须绝缘或耐腐蚀的设计，但要把膜层纳入热阻和尺寸验证；
- 热面遮蔽：保留金属导热面，需要控制遮蔽边界、腐蚀和洁净度；
- 处理后再精加工热面：几何和导热更直接，但要评估裸露金属保护、毛刺和二次清洗。
最终验收状态必须与客户使用状态一致。只测机加工白件，不能代表处理后的真实接触界面。
10. 怎样检测平面度、粗糙度和实际接触？
10.1 平面度检测
可根据面积、精度和节拍选择：
- CMM建立平面点云；
- 高度仪配合花岗石平台；
- 扫描式轮廓或光学测量；
- 专用检具快速筛选；
- 装配状态下的位移或接触印迹测量。
少量离散测点可能漏掉局部高点。对于长条或多区域热面，应规定测点布局或扫描路径，并保持同一基准和支撑方式。
10.2 粗糙度检测
粗糙度仪的测量方向应考虑加工纹理。量产中应固定：
- 测量位置；
- 取样长度与截止波长；
- 测量方向；
- 过滤设置；
- 表面处理前后状态。
10.3 TIM厚度与接触验证
- 通过结构尺寸链或限位珠控制BLT；
- 记录点胶重量、轨迹和面积；
- 使用压力膜或接触印迹检查载荷分布；
- 剖切样件确认空洞和厚度；
- 热循环后检查泵出、迁移和压缩永久变形；
- 在真实模块功耗与气流/冷板条件下测温。
11. 材料级测试与整机热验证不能互相替代
ASTM D5470用于测量TIM材料的稳态热传输性能，可得到热阻或表观导热性能。它适合比较材料和建立输入数据，但测试夹具的表面、压力、厚度和温度条件未必等同于真实光模块。
光模块装配级验证还应覆盖：
- 实际热界面面积；
- 散热器法向力；
- 上盖平面度与粗糙度；
- TIM真实BLT；
- 模块功耗和热点分布；
- 插拔后的重复性；
- 高低温和热循环后的漂移；
- 多端口笼子的相互影响。
OIF热界面规范采用冷板方法验证模块接口性能，并要求记录与接口有关的几何和载荷信息。这种思路比单独比较TIM导热率更接近真实工程问题。
11.1 高热流验证还要观察TIM的“材料状态”
日本传热学会专题中的高热流实验表明，TIM通常能够降低接触热阻并抑制热阻随热流上升而恶化，但不同材料的表现并不只由标称导热率决定。材料在测试温度与压力下是否保持连续、能否充分润湿、是否硬化或发生相变、内部是否形成空洞，都会改变最终结果。
因此，光模块TIM验证不应只比较室温数据表，而应覆盖：
- 实际功耗及短时峰值热流；
- 冷启动、稳态高温和热循环后的界面状态；
- 压缩前后BLT及回弹；
- 泵出、迁移、开裂、硬化和空洞；
- 重复插拔或散热器拆装后的再现性。
对于焊料、金属膏、相变材料等特殊TIM，还要确认其相态变化、表面兼容性和返修过程不会引入新的界面空洞。高导热率只是材料能力，稳定的界面状态才是整机能力。
12. 最常见的六个失效模式
| 失效模式 | 根本原因 | 改进方向 |
|---|---|---|
| 两端接触、中间悬空 | 长度方向凹曲或夹具强制校平 | 控制自由状态平面度和应力释放 |
| 一侧TIM很薄、一侧很厚 | 热面相对装配基准倾斜 | 增加高度、平行度和尺寸链控制 |
| Ra合格但热阻波动 | 局部高点、波纹度或污染 | 增加表面形貌和清洁度控制 |
| 更换TIM后温度反而升高 | BLT、压力或铺展条件不匹配 | 在真实装配条件比较热阻 |
| 表面处理后装配失效 | 膜厚、遮蔽台阶或变形未纳入 | 以后处理状态验收 |
| 试产正常、量产漂移 | 刀具、夹紧、点胶量或弹簧力变化 | 建立CTQ、SPC和反应计划 |
13. 询价与DFM评审需要哪些信息？
为避免加工厂只按单个公差报价，建议提供：
模块类型与功耗
热源位置与接触区域
2D图纸和3D模型
材料与毛坯状态
热面基准、平面度和粗糙度
表面处理与遮蔽要求
TIM类型、厚度或压缩率
散热器法向力或装配方式
样件、试产和量产数量
检测报告和热验证要求如果热面要求尚未冻结，可以先提供目标温升、接触面积、可用压力和装配间隙，由热设计、结构设计、TIM供应商和加工方共同确定可制造方案。
14. 最终工程建议
光模块热接触面的核心不是制造一个“看起来很平、很亮”的金属面，而是建立一个在规定载荷、TIM、表面处理和批量波动下仍然稳定的低热阻接口。
建议遵循以下原则：
- 先定义目标热阻和装配条件，再分配平面度与粗糙度；
- 把BLT视为尺寸链，而不是TIM供应商单独负责的参数；
- 热接触面按CTQ管理，并在表面处理后复检；
- 平面度、波纹度、Ra、清洁度和装配压力必须成套验证；
- 材料级TIM数据只能作为输入，最终必须通过真实装配热测试确认；
- 量产中控制刀具寿命、夹紧力、点胶量、弹簧力和变更。
一个好的热界面方案，应同时满足低热阻、可装配、可插拔、可检测和可量产，而不是依靠极端公差或过厚TIM补救。
常见问题
光模块热接触面应该规定多少平面度和粗糙度？
没有适用于所有光模块的统一数值，应根据模块结构、接触面积、TIM类型、允许装配力和目标热阻确定。某些特定OIF模块规范曾采用平面度不大于0.08 mm、Ra不大于0.8 μm的要求，但这只能作为特定接口案例，不能直接复制到所有QSFP-DD、OSFP或定制模块。
热接触面是不是越光越好？
不是。较低粗糙度通常有利于薄TIM或直接接触，但实际效果还与波纹度、加工纹理方向、TIM润湿性和装配压力有关。只降低Ra而不控制整体平面度和局部高点，可能仍然得到不均匀接触。
能不能用更厚的TIM补偿较差的平面度？
TIM可以补偿有限间隙，但厚度增加通常会增加材料层热阻，并可能带来压缩不均、泵出、装配应力或长期厚度漂移。更合理的方法是先控制几何误差，再选择满足剩余间隙和可靠性要求的TIM。
铝合金热接触面应该保留阳极氧化层吗？
不能一概而论。阳极层有耐腐蚀和绝缘价值，但也会改变界面导热、粗糙度和尺寸。关键导热面常采用遮蔽、局部去膜或处理后精加工，但必须同时满足腐蚀、电气、洁净度和装配要求。
怎样验证TIM和接触热阻是否真正满足要求？
应把材料级测试与装配级验证分开。ASTM D5470可用于TIM稳态热阻和表观导热性能测试，但整机还需要在真实接触面积、装配压力、厚度、表面状态和热流条件下进行冷板或应用级热测试，并结合平面度、粗糙度和装配过程数据判断。
