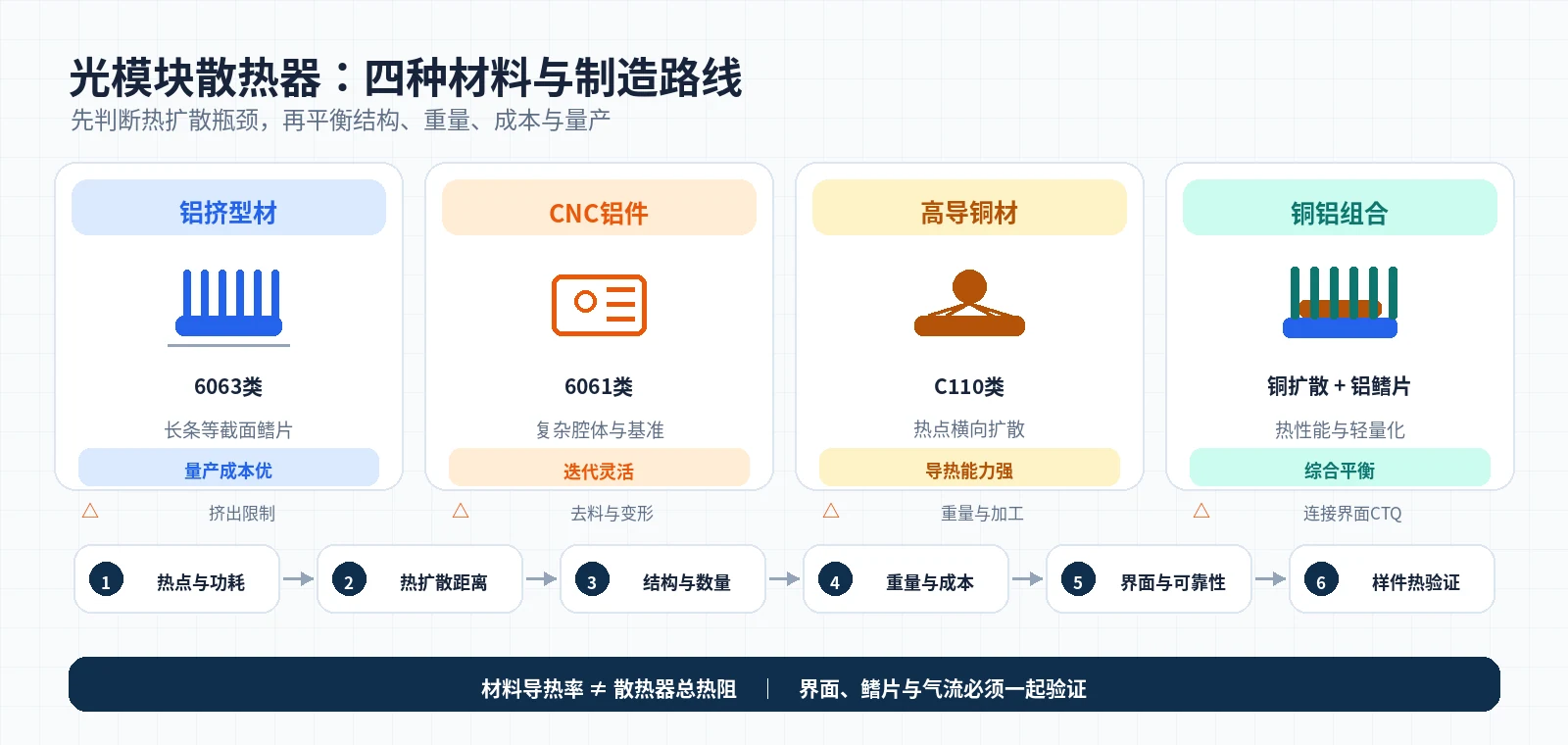

光模块散热器材料怎么选：铝挤型材、CNC铝件、铜材与铜铝组合

直接结论

光模块散热器材料选择的核心不是寻找“导热率最高的材料”，而是判断热量在每一段路径中遇到的主要瓶颈：

芯片 / 光引擎
→ 模块内部热扩散
→ 上盖或热扩散板
→ TIM与接触界面
→ 散热器底部横向扩散
→ 鳍片
→ 空气或液冷系统

如果瓶颈在鳍片侧换热，增加铜材可能收益很小；如果瓶颈在热点到散热器底部的横向扩散，局部铜件可能很有效；如果结构本身可以做成等截面长条鳍片，挤型通常比整块CNC更适合量产。

1. 为什么不能只看导热率？

OIF针对可插拔光模块的热界面规范指出，模块与系统散热器之间的性能不仅受材料导热率影响，还受到表面平面度、粗糙度、法向力、热流密度、扩散热阻和界面材料影响。对实际光模块而言，这意味着把铝换成铜，只改变了其中一个参数。

散热器需要完成两个不同任务：

1. 热扩散：把DSP、激光器或驱动芯片附近的集中热流，沿底板铺展到更大面积；
2. 空气侧换热：通过鳍片面积和气流把热量带走。

铜在第一项上通常更有优势，但第二项往往由鳍片几何、风速、压降和系统风道决定。若鳍片已经接近空气侧极限，继续提高底板导热率不一定显著降低模块温度。

因此选材前应先回答：

• 热源是集中热点，还是沿模块长度分布？
• 热源到鳍片根部需要横向扩散多远？
• 散热器尺寸受高度、宽度还是长度限制？
• 系统风量、风向和允许压降是多少？
• 模块与散热器之间是否使用TIM？法向力是否受插拔限制？
• 是样件、试产，还是每年数万件的稳定量产？

2. 铝挤型材：适合等截面鳍片和量产

铝挤型材通过模具把材料连续挤成恒定截面，因此天然适合长条散热器、纵向鳍片和重复结构。Aluminum Extruders Council将挤出描述为一种近净成形、适合复杂一体截面且具有较好经济性的制造方式。

2.1 为什么光模块散热器常用6063？

6063是常用挤压合金，具有良好的挤出性、表面质量、耐腐蚀性和阳极氧化表现。Hydro的6063资料也明确将heatsinks列为典型用途。对于光模块，6063类挤材适合：

• 沿插拔方向或风向布置的长条鳍片；
• 底板、侧壁和鳍片做成一体截面；
• 截面稳定、长度通过切割适配不同端口；
• 挤出后再进行端面、孔槽、避空和接触面二次加工；
• 数量足以摊销挤压模具和试模成本。

2.2 挤型不是“开模后什么都不用加工”

光模块散热器通常仍需要二次CNC：

• 精加工模块热接触面；
• 控制总高、平面度和平行度；
• 加工弹片、卡扣、螺钉和定位孔；
• 切除局部鳍片形成避空；
• 加工端面、台阶、标签区和装配基准；
• 表面处理前后复检关键尺寸。

真正的成本优势来自“把大部分体积和鳍片直接挤出来”，而不是取消全部加工。

2.3 挤型路线的主要限制

• 截面必须沿挤出方向基本恒定；
• 鳍片高度、厚度、间距和长宽比受模具强度与金属流动限制；
• 底板与鳍片厚度差太大时，容易出现流动不均和尺寸波动；
• 原材料可能存在直线度、扭转和残余应力；
• 复杂横向风道、局部封闭腔体和多层台阶通常需要大量二次加工；
• 小批量时，模具费、试模和最低采购量可能抵消单件优势。

3. CNC铝件：适合复杂结构、快速迭代和精密基准

CNC铝件通常以6061、6082或其他适合加工的铝合金板材、棒材和型材为毛坯。相较挤型，CNC不要求结构保持恒定截面，因此更适合：

• 多方向鳍片或局部交错鳍片；
• 散热上盖与安装基准一体化；
• 深腔、避空、台阶和多面孔位；
• 多个高度不同的热源接触台；
• 样件阶段频繁修改鳍片、底板和安装特征；
• 中小批量、尚未达到专用挤压模具的经济数量。

3.1 6061的优势不只是“强度更高”

Hydro对6061的资料强调其综合强度、韧性、耐腐蚀性、阳极氧化和加工适应性。对光模块结构件而言，6061类材料的价值在于：

• 复杂零件可从标准板、棒或块料快速获得；
• 接触面、基准、孔位和外形可在同一工艺链中精加工；
• 强度和刚度有利于薄壁壳体、卡扣和安装结构；
• 样件与量产之间不必立即投入专用挤压模具。

3.2 CNC铝件的风险

• 整块去料的材料利用率较低；
• 鳍片越深、越薄，加工时间和断刀风险越高；
• 单侧大量去料可能释放残余应力，引起底板翘曲；
• 多次装夹会增加基准转换和尺寸链风险；
• 阳极氧化后可能出现膜厚、色差和变形变化；
• 量产数量上升后，成本可能明显高于挤型加二次加工。

工程上常采用粗精加工分离、对称去料、去应力、软爪或真空夹具、处理前后平面度复检等方法稳定热接触面。

4. 铜材：主要价值是热点附近的热扩散

C11000等高导铜具有很高的热导率，Copper Development Association的数据也显示其接近纯铜，并具有高电导率和高热导率。它适合用于：

• DSP或激光器附近热流密度很高的区域；
• 热源面积小，但散热器接触面积较大；
• 热量需要跨越较长距离到达鳍片或冷板；
• 局部温差对光学波长、激光器寿命或DSP稳定性非常敏感；
• 铝底板厚度受限，无法获得足够横向扩散能力。

4.1 为什么整件铜不一定是最优方案？

铜的密度约为铝的三倍以上。整件铜散热器会增加：

• 模块或骑乘式散热器的重量；
• 弹簧、笼子和连接器承载；
• 材料采购和库存成本；
• 机加工时间、刀具磨损和毛刺处理；
• 表面防氧化和外观控制难度。

高导铜的可切削性也不等同于普通铝材。Copper.org对C11000给出的machinability rating较低，实际加工中容易出现长屑、粘刀、翻边和小孔毛刺，需要专用刀具几何、稳定冷却和严格去毛刺。

4.2 铜材应放在“最有价值的位置”

更有效的思路通常是：

把铜放在热点附近做热扩散
而不是把所有鳍片和非关键结构全部改成铜

例如铜底板、铜嵌件、铜热扩散片或铜柱可以把集中热流铺展到铝主体，再由铝鳍片完成空气侧换热。

5. 铜铝组合：热性能与重量成本的折中

铜铝组合的基本逻辑是：

• 铜负责热点附近的高效热扩散；
• 铝负责大面积鳍片、外壳和轻量化；
• 两者通过机械压合、焊接、钎焊、扩散连接、导热胶或其他工艺形成连续热路径。

常见结构包括：

1. 铜底板 + 铝挤鳍片；
2. 铜嵌件 + CNC铝上盖；
3. 铜热扩散片 + 铝外壳；
4. 铜柱或铜块对应局部热点，外部仍为铝结构；
5. 铜板与铝散热器通过螺钉和薄TIM压合。

5.1 铜铝组合真正的难点是连接界面

如果铜和铝之间存在空洞、胶层过厚、压力不足或平面度不良，连接界面的热阻可能抵消铜材带来的收益。因此应控制：

• 接合面积和有效热流路径；
• 界面空洞率、胶层厚度或钎焊层厚度；
• 压合过盈量、压入力和位置；
• 铜件与铝件的平面度、粗糙度和清洁度；
• 热循环后的界面剥离、松动和厚度变化；
• 接合后再加工时的基准和变形。

5.2 热膨胀差异与电偶腐蚀

铜与铝的热膨胀系数不同，温度循环时会在界面产生剪切应力。若两种金属在有水分或电解质的环境中直接导通，还可能形成电偶腐蚀；NASA资料指出，未密封的铝铜组合在特定湿润条件下会发生铝侧腐蚀。

因此铜铝组合需要考虑：

• 接缝密封和水分隔离；
• 镀镍、化学镍或其他兼容表面层；
• 绝缘垫、导热胶或界面材料是否同时承担电隔离；
• 铜铝面积比对腐蚀速率的影响；
• 盐雾、湿热和温度循环验证；
• 避免表面处理液残留在狭缝中。

6. 代表性材料参数应该怎样理解？

下表用于说明选材方向，具体值会随牌号、状态、温度、供应商和产品形态变化，不能替代材料证明或设计数据。

需要特别注意：**材料导热率高，不代表散热器总热阻一定低。**最终还包括扩散热阻、界面热阻、鳍片效率和空气侧热阻。

7. 四种方案的制造与质量CTQ

7.1 铝挤型材CTQ

• 牌号、状态和炉批一致性；
• 截面尺寸、鳍片厚度、间距和根部圆角；
• 直线度、扭转和底板初始平面度；
• 切割长度、端面垂直度和毛刺；
• 二次加工基准与挤出基准的关系；
• 表面处理膜厚和导热面遮蔽。

7.2 CNC铝件CTQ

• 毛坯残余应力和材料状态；
• 粗精加工余量与对称去料；
• 鳍片厚度、深槽、根部过切和刀纹；
• 接触面平面度、粗糙度和平行度；
• 松夹、清洗和阳极氧化后的变形；
• 多面基准、孔位与总高尺寸链。

7.3 铜材CTQ

• 铜牌号、硬度和导电/导热状态；
• 粘刀、积屑瘤、翻边和细孔毛刺；
• 表面压伤、氧化、指纹和清洁度；
• 镀层均匀性和关键导热面保护；
• 薄铜板装夹变形和平面度；
• 与铝件、TIM或镀层的材料兼容性。

7.4 铜铝组合CTQ

• 铜铝界面的位置、面积和连续性；
• 接合层厚度、空洞、过盈和剥离强度；
• 接合后的总平面度和尺寸变化；
• 热循环、湿热和盐雾后的界面稳定性；
• 接缝密封、电隔离和腐蚀保护；
• 返修与重复装配后的性能。

8. 按应用场景选择材料路线

场景A：成熟结构、长条鳍片、数量较大

优先评估：6063铝挤型材 + 二次CNC。

适用于散热器截面基本稳定，长度方向连续，孔槽和避空集中在局部的项目。先把鳍片、底板和侧壁做成挤型，再精加工热接触面和装配特征。

场景B：样件快速迭代、复杂多面结构

优先评估：6061类CNC铝件。

适用于热源和接口尚未冻结、需要频繁改变台阶、腔体、鳍片方向和安装孔的阶段。设计稳定并达到数量门槛后，再评估转换为挤型或近净成形路线。

场景C：局部热点明显、横向扩散不足

优先评估：铜底板、铜嵌件或铜热扩散片。

先通过热仿真确认热点和扩散距离，再把铜放在热流最集中的位置，而不是默认整件铜。

场景D：高热流但重量和成本受限

优先评估：铜铝组合。

要求在样件阶段同时验证热性能、接合界面、温度循环和腐蚀，而不是只测试初始温度。

9. 从样件到量产，材料路线可能需要转换

样件阶段整块CNC并不代表量产也应继续整块CNC。合理路线通常是：

样件：CNC铝件快速验证结构与热性能
→ 试产：冻结热点、风道、接触面和CTQ
→ 量产评估：挤型、成形毛坯或铜铝组合
→ 工艺验证：模具、二次加工、表面处理和装配
→ 热性能与尺寸能力确认

转换时不能只比较单件加工报价，还要计算：

• 模具和治具的一次性费用；
• 材料利用率和废料价值；
• 二次加工节拍；
• 阳极、镀层、清洗和包装；
• 检测频率和报废风险；
• 需求波动、最低采购量和库存；
• 设计变更后模具修改成本。

10. 图纸和RFQ中应该明确什么？

建议至少提供：

11. 仲德精密的制造建议

对光模块散热件，我们通常先把问题拆成三层：

1. 热路径：热点在哪里，铜是否真正需要，界面是否为主要瓶颈；
2. 结构路线：截面能否挤出，哪些特征必须二次加工，何时从CNC转量产工艺；
3. 质量闭环：材料状态、接触面、变形、表面处理和铜铝界面如何在批量中保持一致。

我们可配合铝挤型材二次加工、CNC铝件、铜件和铜铝组合结构的DFM评估，并围绕热接触面、基准体系、表面处理和量产检测制定工艺方案。

常见问题

光模块散热器用6063铝挤型材还是6061 CNC铝件更好？

没有绝对优劣。6063更容易挤出细长、重复的鳍片截面，表面质量和阳极氧化表现也较好，适合结构稳定、数量较大的散热器；6061类板材或棒材强度和CNC结构自由度更高，适合复杂基准、局部腔体、样件和中小批量。应先确定结构是否能做成恒定截面，再决定是否采用挤型。

铜的导热率更高，为什么不直接把整个光模块散热器做成铜？

铜更适合解决热点附近的横向热扩散，但整件铜会明显增加重量、材料费和加工负担。若最终瓶颈在TIM、接触面或空气侧换热，单纯换成整件铜未必获得成比例的温降。通常应通过热仿真和样件测试确认铜带来的增益是否值得。

什么情况下适合铜铝组合结构？

当热源集中、需要铜快速铺展热量，同时又希望铝鳍片保持轻量和较低成本时，可采用铜底板、铜嵌件或铜热扩散片与铝主体组合。连接方式必须确保界面连续、低空洞和长期稳定，并评估热膨胀差异、电偶腐蚀、表面处理和返修方式。

阳极氧化会不会影响铝散热器性能？

阳极氧化可提高耐腐蚀、绝缘和外观一致性，但会改变尺寸与热接触面的界面状态。空气侧鳍片通常可以阳极氧化，直接参与TIM或金属贴合的关键导热面则应根据热阻和电气要求决定是否遮蔽、限制膜厚或处理后精加工。

散热器材料选型时应向供应商提供哪些资料？

至少需要模块功耗和热点位置、散热器包络、风向与风量、允许重量、接触面和TIM要求、装配力、材料与表面处理、样件和量产数量、关键尺寸及验证方法。只有提供这些边界条件，才能比较挤型、CNC、铜材和铜铝组合的真实成本与热性能。
