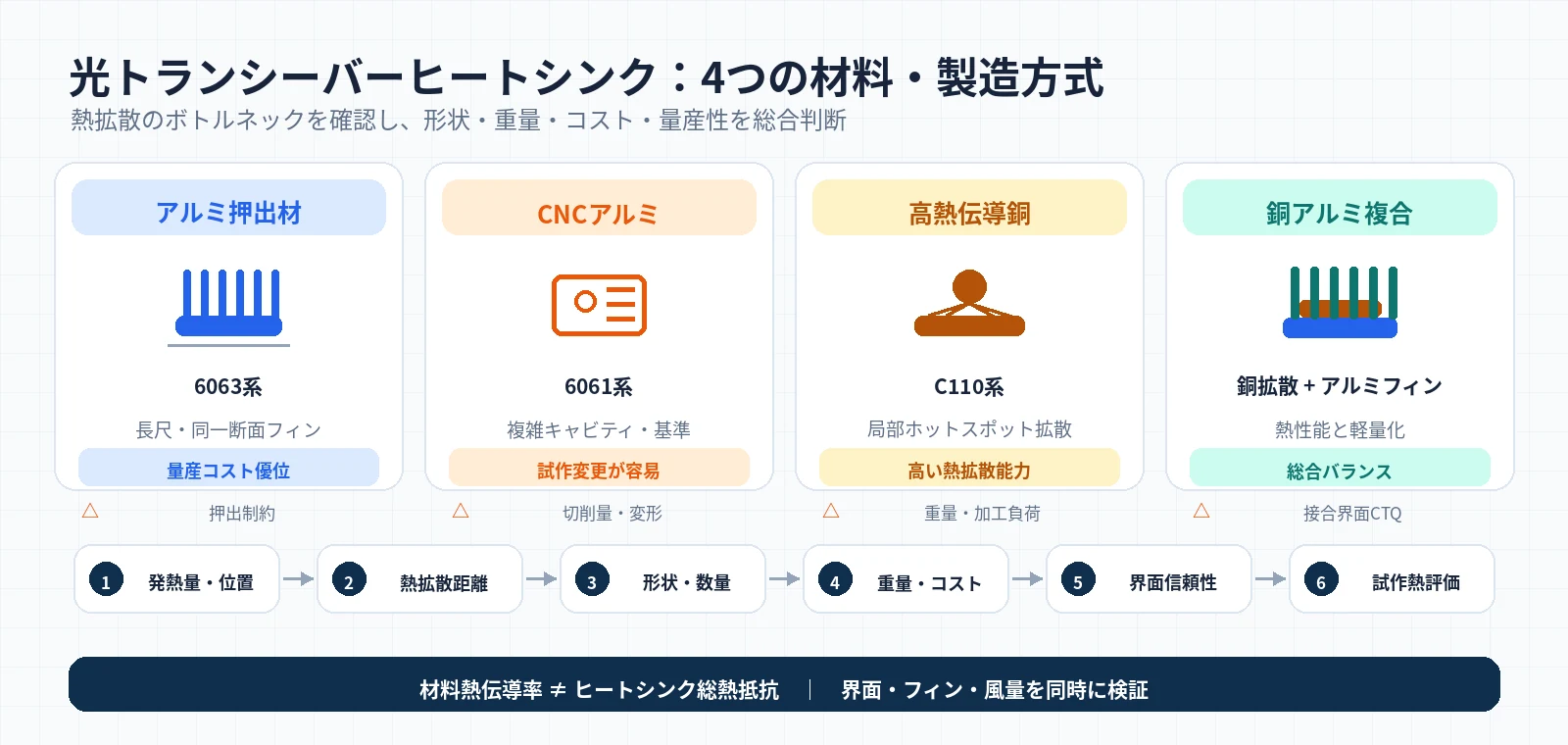

光トランシーバーヒートシンクの材料選定：アルミ押出材、CNCアルミ、銅、銅アルミ複合構造

結論

光トランシーバー用ヒートシンクの材料選定は、「最も熱伝導率の高い金属」を探すことではありません。熱経路のどこが支配抵抗になっているかを判断します。

チップ / 光エンジン
→ モジュール内部の熱拡散
→ 上蓋またはヒートスプレッダ
→ TIM・接触界面
→ ヒートシンク底面の横方向熱拡散
→ フィン
→ 空冷または液冷システム

空気側熱伝達が支配的であれば、アルミを銅に変更しても効果は限定的です。小さな発熱源から広い底面へ熱を広げる必要がある場合は、局部銅材が有効です。長尺で連続した同一断面フィンであれば、全削りCNCより押出材の方が量産に適することが多くなります。

1. なぜ熱伝導率だけでは決められないのか

OIFのプラガブル光モジュール用熱インターフェース仕様は、材料熱伝導率に加えて、平面度、粗さ、法線荷重、熱流密度、拡散熱抵抗、界面材料が性能に影響すると説明しています。アルミを銅に変更しても、システムの一要素しか変わりません。

ヒートシンクには二つの役割があります。

1. 熱拡散：DSP、レーザー、ドライバ周辺の集中熱を底面へ広げる；
2. 空気側放熱：フィン面積と風量で熱を空気へ移す。

銅は主に前者で有利です。後者はフィン形状、風速、圧力損失、風路の影響が大きくなります。空気側が限界であれば、底板の熱伝導率を上げてもモジュール温度は大きく下がらない場合があります。

材料選定前に確認する項目：

• 発熱源が集中しているか、モジュール長手に分散しているか；
• フィンまで熱を横方向にどれだけ広げる必要があるか；
• 高さ、幅、長さのどれが主な外形制約か；
• 風向、風速、許容圧力損失；
• TIM種類と挿抜・コネクタ荷重による押付力制限；
• 試作、試量産、安定量産のどの段階か。

2. アルミ押出材：同一断面フィンと量産に適する

アルミ押出材は金型を通して連続した一定断面を成形するため、長尺ヒートシンク、縦フィン、繰り返し形状に適します。Aluminum Extruders Councilは、押出を複雑一体断面に対応できるニアネットかつ経済的な製法として説明しています。

2.1 6063がヒートシンクに多く使われる理由

6063は押出性、表面品質、耐食性、アルマイト性に優れる代表的な押出合金です。Hydroの6063資料でもヒートシンクが代表用途に含まれます。光トランシーバーでは次の条件に適します。

• 挿抜方向または風向に連続する長尺フィン；
• 底板、側壁、フィンを一体断面にできる；
• 同一プロファイルから長さ違いを切断できる；
• 穴、溝、逃げ、接触面を二次CNCで仕上げる；
• 金型と試作費を償却できる数量がある。

2.2 押出材でも二次加工は必要

光モジュール用ヒートシンクでは通常、次のCNC加工が必要です。

• モジュール熱接触面の仕上げ；
• 全高、平面度、平行度の管理；
• スプリング、ラッチ、ねじ、位置決め部；
• 局部フィン除去と逃げ形状；
• 端面、段差、ラベル領域、組立基準；
• 表面処理前後の重要寸法確認。

コスト優位は、主要体積とフィンを押出で近似成形することから生まれます。

2.3 押出方式の制約

• 断面は押出方向にほぼ一定である必要がある；
• フィン高さ、厚さ、間隔、アスペクト比は金型強度と材料流動に制約される；
• 底板とフィンの肉厚差が大きいと流動不均一が発生する；
• 曲がり、ねじれ、残留応力が存在する；
• 横風路、局部閉鎖キャビティ、多段形状は二次加工が増える；
• 少量では金型費、試押し、最低発注量が不利になる。

3. CNCアルミ：複雑形状と迅速な設計変更に適する

CNCアルミヒートシンクは、6061、6082などの板材、棒材、形材から加工します。一定断面に限定されないため、次の用途に適します。

• 多方向または局部交差フィン；
• 放熱上蓋と組立基準の一体化；
• 深いキャビティ、逃げ、段差、多面穴；
• 高さが異なる複数の熱接触台；
• 試作段階でフィン、底板、取付部を頻繁に変更；
• 専用押出金型が経済的になる前の中小ロット。

3.1 6061の価値は強度だけではない

Hydroは6061を、強度、靭性、耐食性、アルマイト性、加工性のバランスに優れた合金と説明しています。光モジュール部品では：

• 標準板・棒・ブロックから迅速に試作できる；
• 接触面、基準、穴、外形を一連の工程で加工できる；
• 薄肉筐体、ラッチ、取付構造に必要な剛性を得やすい；
• 開発初期に専用押出金型を確定する必要がない。

3.2 CNC方式のリスク

• 削り出しでは材料歩留まりが低い；
• 深く薄いフィンは加工時間と工具破損リスクが高い；
• 片側除去で残留応力が解放され、底面が反る；
• 多回チャックで基準変換と寸法連鎖リスクが増える；
• アルマイト後に膜厚、色、変形が変化する；
• 数量増加時は押出＋二次加工より高コストになりやすい。

荒仕上げ分離、対称加工、応力除去、ソフトジョー・真空治具、処理後平面度再検査が重要です。

4. 銅材：集中発熱部の熱拡散に価値がある

C11000などの高熱伝導銅は横方向の熱拡散に優れます。Copper Development AssociationはC11000を高導電・高熱伝導銅として示しています。次の場合に適します。

• DSP、レーザー、ドライバの熱流が局部集中；
• 発熱面積がヒートシンク接触面より小さい；
• フィンや冷板まで長い横方向熱拡散が必要；
• 局部温度差が波長安定性、レーザー寿命、DSPマージンに影響；
• アルミ底板の厚さを増やせない。

4.1 全銅が常に最適ではない理由

銅の密度はアルミの3倍以上です。全銅化すると：

• モジュール、ライディングヒートシンク、スプリング、Cage、コネクタ荷重が増える；
• 材料費と在庫費が上がる；
• 加工時間、工具負荷、バリ処理が増える；
• 酸化防止、外観管理が難しくなる。

高熱伝導でも加工しやすいとは限りません。Copper.orgのC11000 machinability ratingは低めで、長い切粉、構成刃先、塑性バリ、小穴バリに注意が必要です。

4.2 銅は効果の高い位置に限定する

基本方針は：

銅を発熱部近くの熱拡散に使用し、
全フィンや非重要構造を銅にしない

銅底板、銅インサート、銅シート、局部銅ブロックで熱をアルミ本体へ広げ、アルミフィンで空気側放熱を行います。

5. 銅アルミ複合：熱性能・重量・コストのバランス

役割分担は次の通りです。

• 銅：集中熱流の拡散；
• アルミ：大面積フィン、筐体、軽量化；
• 接合：圧入、はんだ、ろう付け、拡散接合、接着、または圧締界面。

代表構造：

1. 銅底板 + アルミ押出フィン；
2. 銅インサート + CNCアルミ上蓋；
3. 銅ヒートスプレッダ + アルミ筐体；
4. 発熱部に対応した局部銅ブロック；
5. 薄いTIMを介して銅板とアルミヒートシンクを締結。

5.1 最大の難点は接合界面

空隙、厚い接着層、押付不足、平面度不良があると、接合熱抵抗が銅の効果を相殺します。管理項目：

• 接合面積と実熱流経路；
• 空隙率、接着層・ろう層・はんだ層厚さ；
• 圧入しろ、圧入力、位置；
• 銅・アルミ表面の平面度、粗さ、清浄度；
• 熱サイクル後の剥離、緩み、厚さ変化；
• 接合・仕上げ加工後の基準と変形。

5.2 熱膨張差と電食

銅とアルミは熱膨張係数が異なるため、温度サイクルで界面にせん断応力が生じます。水分や電解質があり電気的に接続されると電食も発生します。NASAの研究では、密封されていないアルミ銅接触で特定湿潤条件下にアルミ側腐食が確認されています。

対策：

• 接合部を密封し水分を排除；
• ニッケル、無電解ニッケルなどのバリア層；
• 熱伝導と電気絶縁を兼ねる界面材；
• 銅・アルミ面積比の検討；
• 高温高湿、塩水噴霧、温度サイクル；
• 狭隙に処理液を残さない。

6. 代表値の読み方

下表は方向性を示すための参考です。実際の値は合金、質別、温度、供給元、形状で変化するため、材料証明や設計データの代用にはなりません。

材料熱伝導率が高くても、総熱抵抗が低いとは限りません。拡散熱抵抗、接触熱抵抗、フィン効率、空気側熱抵抗を合わせて評価します。

7. 各方式の製造・品質CTQ

7.1 押出材CTQ

• 合金、質別、炉ロット；
• 断面寸法、フィン厚さ、ピッチ、根元R；
• 真直度、ねじれ、底板初期平面度；
• 切断長さ、端面直角度、バリ；
• 押出基準と二次加工基準の関係；
• 表面処理膜厚、熱面マスキング。

7.2 CNCアルミCTQ

• 素材質別と残留応力；
• 荒仕上げ代、対称加工；
• フィン厚さ、深溝、根元過切削、工具目；
• 接触面平面度、粗さ、平行度；
• クランプ解放、洗浄、アルマイト後の変形；
• 多面基準、穴位置、全高寸法連鎖。

7.3 銅材CTQ

• 銅種、硬さ、導電・熱伝導状態；
• 構成刃先、長い切粉、塑性変形、小穴バリ；
• 打痕、酸化、指紋、清浄度；
• めっき均一性、熱面保護；
• 薄銅板のクランプ変形、平面度；
• アルミ、TIM、はんだ、めっきとの適合性。

7.4 複合構造CTQ

• 接合位置、面積、連続性；
• 接合層厚さ、空隙、圧入、剥離強度；
• 接合後の全体平面度、寸法変化；
• 熱サイクル、高温高湿、塩水噴霧後の安定性；
• 密封、電気絶縁、腐食保護；
• 修理・再組立後の性能。

8. 用途別の選定

ケースA：成熟形状、長尺フィン、数量が多い

6063押出材 + 二次CNCを優先検討します。断面が安定し、フィンが連続し、穴・溝・逃げが局部的な場合に適します。

ケースB：試作変更が多く、複雑多面形状

6061系CNCアルミを優先検討します。接触台、キャビティ、フィン方向、取付穴を頻繁に変更できます。設計と数量が安定した後、押出材やニアネット成形へ移行します。

ケースC：局部ホットスポットと熱拡散不足

銅底板、銅インサート、銅ヒートスプレッダを検討します。熱解析で高熱流部と拡散距離を確認し、効果の高い位置だけに銅を使用します。

ケースD：高熱流で重量・コスト制約が厳しい

銅アルミ複合を検討します。初期温度だけでなく、接合品質、温度サイクル、腐食まで試作評価します。

9. 試作から量産で材料方式を変更する

試作が全削りCNCでも、量産まで同じ方式を続ける必要はありません。

試作：CNCアルミで熱・構造を迅速評価
→ 試量産：発熱位置、風路、接触面、CTQを凍結
→ 量産検討：押出材、成形素材、銅アルミ複合
→ 工程検証：金型、二次加工、表面処理、組立
→ 熱性能・寸法能力確認

単価だけでなく次を計算します。

• 金型・治具・初期費用；
• 材料歩留まり・スクラップ価値；
• 二次加工タクト；
• アルマイト、めっき、洗浄、包装；
• 検査頻度、廃棄リスク；
• 需要変動、最低発注量、在庫；
• 設計変更時の金型修正費。

10. 図面・RFQで明確にする情報

11. 仲徳精密の製造アプローチ

光トランシーバー放熱部品では、課題を三層に分けます。

1. 熱経路：ホットスポット、銅の必要性、界面が支配的か；
2. 製造方式：押出可能な断面、二次CNC部、試作から量産への転換；
3. 品質ループ：材料状態、熱接触面、変形、表面処理、銅アルミ界面の量産安定性。

アルミ押出材二次加工、CNCアルミ、銅部品、銅アルミ複合構造のDFM評価に対応し、熱接触面、基準、表面処理、量産検査を含む工程提案を行います。

よくある質問

光トランシーバーのヒートシンクは6063押出材と6061 CNC材のどちらが適していますか？

一律には決められません。6063は薄く連続した同一断面フィンを押出しやすく、表面品質とアルマイト性にも優れるため、構造が安定した量産品に向きます。6061系板材・棒材のCNC加工は形状自由度が高く、複雑基準、局部キャビティ、試作、中小ロットに適します。まず形状を一定断面で成立させられるか確認します。

銅は熱伝導率が高いのに、なぜヒートシンク全体を銅にしないのですか？

銅は集中発熱部の熱拡散に有効ですが、全銅構造は重量、材料費、加工負荷が大きくなります。TIM、接触面、空気側熱伝達が支配的な場合、全銅化しても温度低下は比例しません。熱解析と試作評価で実際の効果を確認する必要があります。

銅アルミ複合構造はどのような場合に適していますか？

小面積の高熱流源から銅で熱を広げ、フィンや筐体は軽量なアルミで構成したい場合に適します。銅底板、銅インサート、銅ヒートスプレッダをアルミ本体に組み込みますが、接合界面の空隙、厚さ、熱サイクル、熱膨張差、電食、修理性を管理します。

アルマイト処理はアルミヒートシンクの性能に影響しますか？

アルマイトは耐食性、絶縁性、外観の均一性を向上しますが、寸法と熱接触面の状態を変えます。空気側フィンは処理できる場合が多い一方、TIMや金属と直接接触する熱面は、熱抵抗と電気要件に応じてマスキング、膜厚制限、処理後加工を検討します。

材料選定のためにどのような情報を提供すべきですか？

モジュール消費電力と発熱位置、ヒートシンクの外形制限、風向・風量・圧力損失、許容重量、熱接触面とTIM、押付力、材料と表面処理、試作・量産数量、重要寸法、検証方法を提供します。これらがなければ押出材、CNC、銅、複合構造を正確に比較できません。
