直接结论

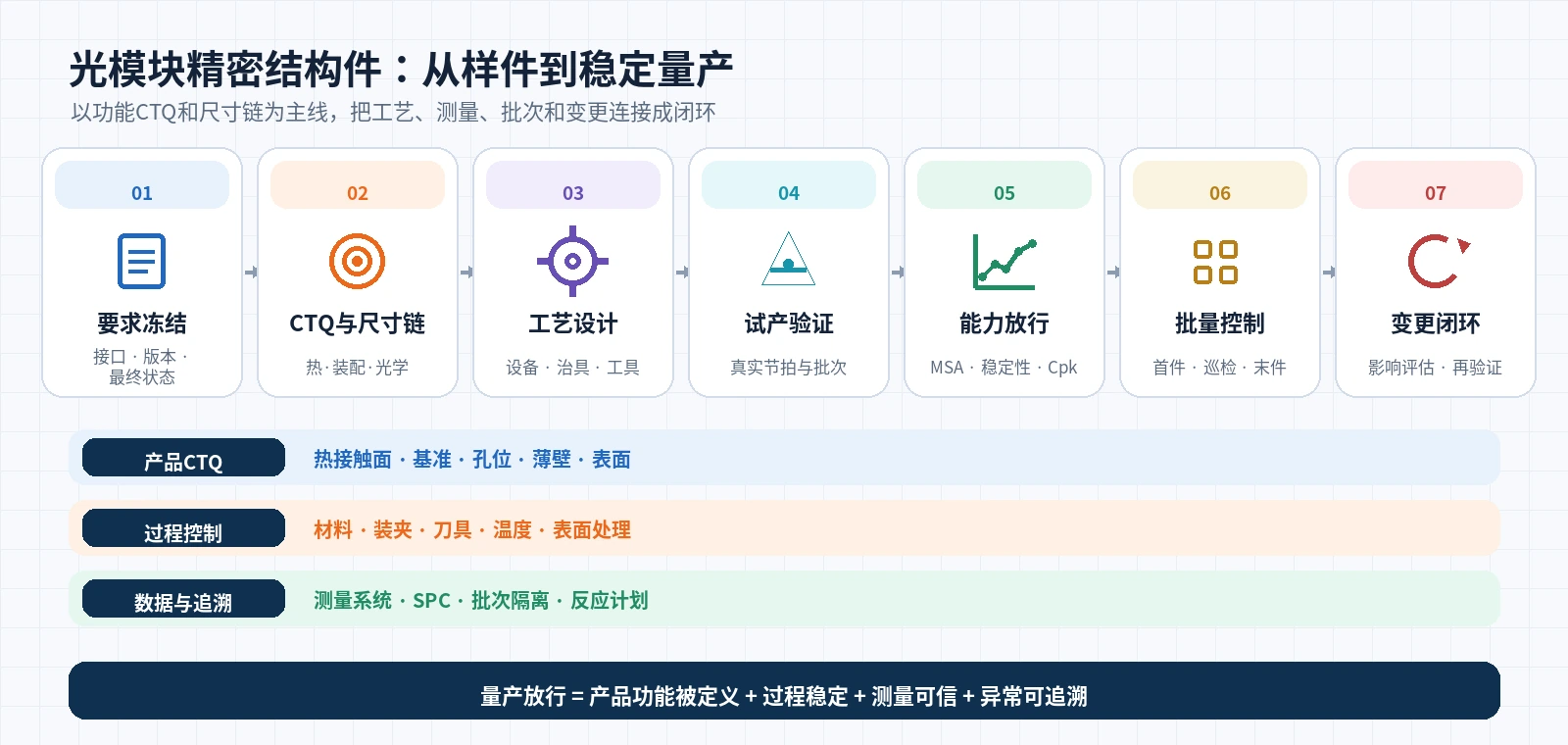

从样件到量产，制造目标发生了三次变化：
样件阶段：证明设计和零件可以被做出来
试产阶段：证明量产路线可以被重复
量产阶段：证明过程在节拍、批次和时间变化下持续受控光模块散热上盖、精密底座、热扩散件、定位壳体和型材散热器，看起来是单独的机加工零件，但实际功能同时受模块、笼子、连接器、PCB、TIM、骑乘式散热器和表面处理影响。
因此量产导入必须建立三层控制：
- 产品层： 哪些CTQ决定热、装配、电气和插拔功能；
- 尺寸链层： 多个尺寸、形位、膜厚和变形如何形成最终功能；
- 过程层： 哪些设备、工装、刀具、参数和检测方法保证批量稳定。
1. 为什么样件合格不等于量产已经准备好？
样件制造通常拥有量产中不可能长期保留的条件：
- 节拍宽松，可以反复找正、补偿和测量；
- 由最熟悉产品的工程人员操作；
- 可挑选状态较好的机台、夹具和刀具；
- 每件都可以进行较完整的尺寸检查；
- 表面处理、清洗和包装批次较少；
- 设计和图纸仍允许快速修改。
一件合格样件只能证明：在当时的材料、装夹、刀具、温度、程序和测量条件下，这件零件符合要求。
它不能自动证明：
- 挤型材换批后扭曲和残余应力仍相同；
- 刀具寿命末端的热接触面仍保持平面；
- 连续加工温升不会改变薄壁上盖的自由状态；
- 阳极或化学镍批次不会改变高度和孔位；
- 不同班次使用同一测量方法会得到一致结果；
- 包装和搬运不会划伤导热面或残留异物。
样件报告证明的是“做出来过”，量产放行要证明的是“能够持续稳定复制”。
2. 量产导入的第一步：冻结接口和最终验收状态
光模块结构件往往处在多个接口的交汇处。若接口尚未冻结，单独控制零件尺寸没有意义。
OSFP和QSFP-DD等MSA规范把模块、笼子、连接器、PCB和热界面作为一个机械系统定义，并建立相应基准与公差。对供应商而言，这意味着不能只看零件上的单个尺寸，而要先确认零件在整个接口系统中的位置。
量产前至少需要冻结：
| 冻结对象 | 需要明确的问题 |
|---|---|
| 图纸与3D版本 | 哪一版有效？2D、3D和规格书冲突时如何判定？ |
| 产品形态 | QSFP-DD、OSFP、ELSFP或客户定制结构？ |
| 功能基准 | 哪个端面、中心线、孔或止挡定义装配位置？ |
| 配套件 | Cage、连接器、PCB、TIM和散热器型号是否固定？ |
| 最终状态 | 机加工后、表面处理后、装配后还是自由状态验收？ |
| 功耗与热界面 | 接触区域、法向力、TIM、热流方向和允许温升是什么？ |
| 变更规则 | 哪些材料、工艺或供应商变化必须重新批准？ |
光模块项目迭代快，设计变更并不可怕。真正危险的是新版本没有同步到CNC程序、夹具、CMM程序、检验规范、库存和在制品中。
3. CTQ不是“公差最小的尺寸清单”
CTQ（Critical to Quality）是决定功能、可靠性、装配或客户失效风险的特性。它可能是尺寸，也可能是形位、材料、膜厚、清洁度、表面保护或功能结果。
3.1 光模块结构件的五类CTQ
| CTQ类别 | 典型特性 | 失控后果 |
|---|---|---|
| 热界面CTQ | 平面度、粗糙度、最终高度、表面材料、接触面积 | TIM过厚、局部悬空、接触热阻上升 |
| 装配基准CTQ | 前止挡、底面、中心线、定位孔、连接器相关位置 | 插不到位、锁止异常、接触垫位置偏移 |
| 光学与PCB安装CTQ | 光引擎基座、PCB支承、孔位、平行度、轮廓 | 光轴、连接器、焊点和装配应力异常 |
| 结构稳定CTQ | 薄壁厚度、自由状态变形、鳍片间距、局部刚度 | 松夹翘曲、干涉、风道和接触压力不均 |
| 表面与洁净CTQ | 膜厚、遮蔽边界、毛刺、颗粒、划伤和残胶 | 尺寸变化、污染、短路或热界面损伤 |
OIF和OSFP相关规范会根据模块功耗和热性能目标，对热接触区域提出不同等级的平面度与粗糙度要求。例如OIF ELSFP资料给出了Basic、Typical和Enhanced三个等级；OSFP规范也对高功耗模块提出更严格的推荐值。这些数值说明：CTQ等级应由功耗、结构和系统接口决定，而不是工厂固定套用一个默认公差。
3.2 CTQ应由跨职能团队确认
CTQ不应由供应商只凭“哪个公差最小”来猜测。成熟的确认方式是：
产品功能与热设计
+ 装配和插拔关系
+ 潜在失效模式
+ 尺寸链贡献
+ 制造敏感性
+ 测量可行性
= CTQ清单与控制等级同一个0.05 mm公差，可能只是非关键外形；另一个0.10 mm尺寸却可能位于连接器啮合或TIM压缩的闭环中，风险更高。
4. 光模块结构件常见的三条功能尺寸链
尺寸链不是把图纸上的公差机械相加，而是从最终功能反推每个贡献项。
4.1 热界面高度链
热界面有效压缩可能由以下项目共同决定：
芯片或光引擎高度
+ 内部导热垫或热扩散件厚度
+ 模块上盖接触台高度与平面度
+ 表面处理膜厚
+ 外部TIM初始厚度和压缩量
+ 骑乘式散热器底面位置
+ 弹簧或笼子法向力
= 最终TIM厚度、接触面积与界面温升如果上盖单件尺寸合格，但笼子高度、TIM厚度或弹簧力发生变化，最终接触热阻仍可能超出预期。
4.2 插拔与连接器位置链
模块充分插入和电连接可能由以下项目共同决定：
模块前止挡位置
+ 壳体总长和卡边PCB位置
+ Cage前止挡与安装位置
+ 连接器座面与接触点位置
+ PCB安装孔和板厚
= 卡边接触啮合、锁止位置与插拔余量OSFP规范分别定义模块、笼子和连接器的机械基准，正是为了让不同供应商制造的部件能在同一接口中互换。
4.3 光引擎与前端接口链
对带精密光引擎基座或光纤接口的结构件，可能存在：
壳体底面或中心基准
+ 光引擎安装面高度与平行度
+ 定位孔或销位置
+ 前端适配器位置
+ PCB与连接器装配偏差
= 光轴、耦合位置与装配应力这类链条不能只靠线性尺寸表达，通常需要位置度、轮廓度、平行度和基准体系共同定义。
5. 尺寸链分析必须包含形位、膜厚和变形
常见错误是只统计线性尺寸，而忽略以下贡献：
- 热接触面的平面度和局部波纹；
- 孔组位置度和基准偏移；
- 薄壁零件松夹后的自由状态翘曲；
- 阳极、化学镍和遮蔽边界的尺寸增量；
- TIM、弹片和密封件的弹性压缩；
- 装配螺钉扭矩引起的结构变形；
- 温度变化造成的热膨胀；
- 测量夹具对薄壁件的二次约束。
ISO 1101提供了形状、方向、位置和跳动等几何规范语言，ISO 8015则给出了GPS规范创建、解释和验证的基础规则。对复杂光模块结构件，图纸必须把“尺寸”和“几何关系”分开表达，而不是试图用大量正负公差代替基准与形位。
5.1 最坏情况法与统计法怎样选择？
- 最坏情况法： 假设所有贡献项同时到达最不利极限，适合需要保证完全互换或失效后果高的闭环；
- 统计法： 依据各贡献项的分布和组合概率估算总体波动，可释放不必要的过紧公差，但需要稳定、足够且具有代表性的数据；
- 混合法： 对高风险项采用最坏情况，对稳定且可统计的制造项采用统计分配。
不能在过程尚未稳定、数据高度相关或经过人工筛选时，直接用平方和开方得到一个看似宽松的尺寸链结果。
6. 样件阶段应输出什么，而不只是交付零件？
样件阶段的价值是暴露未知并形成量产知识。除了合格零件和尺寸报告，还应形成：
| 输出 | 目的 |
|---|---|
| DFM与基准评审记录 | 确认装夹、加工、检测和装配使用同一功能基准 |
| CTQ与尺寸链清单 | 说明特性为何关键、贡献来自哪里 |
| 工艺路线初稿 | 确定毛坯、粗精加工、去应力、表面处理和复检顺序 |
| 变形与补偿记录 | 区分材料应力、夹紧、切削热和膜层影响 |
| 测量方案 | 规定自由状态、温度、夹持方式、测点和数据处理 |
| 热与装配验证 | 确认实际TIM印迹、接触压力、插拔和功能结果 |
| 开放问题清单 | 记录尚未冻结的公差、配套件、工艺和风险 |
每一次样件修正都应回答：
- 修正的是设计问题还是工艺波动？
- 这个动作能否标准化，而不是依赖个人经验？
- 量产节拍下还能执行吗？
- 换材料、换刀、换班或换供应商后会不会再次发生？
7. 试产必须尽量使用真实量产条件
试产不是再做一批“高级样件”，而是验证量产系统。应尽量使用：
- 计划中的量产机台、工装和程序；
- 量产刀具、切削参数和换刀策略；
- 实际材料来源、挤型批次或板材状态；
- 计划中的操作人员、换班和节拍；
- 正式表面处理、清洗、包装和物流路线；
- 正式检具、CMM程序和抽样方式；
- 从刀具初期到寿命中后段的取样；
- 批次开始、中间和结束位置的样本。
若试产仍使用临时夹具、慢速加工、逐件人工补偿和100%实验室测量，得到的数据不能代表量产。
7.1 试产应验证四种重复性
- 零件内重复性： 同一零件不同区域是否稳定；
- 零件间重复性： 连续零件之间是否出现漂移；
- 批次间重复性： 材料、表面处理和换班后是否一致；
- 时间重复性： 刀具磨损、机台热态和长期维护后是否仍受控。
8. 先验证测量系统，再讨论Cpk
测量系统如果不能区分真实零件差异和测量噪声，SPC和Cpk都会产生误导。
ISO 22514-7把测量系统与测量过程能力作为独立验证对象；AIAG MSA也强调，测量数据质量决定制造决策质量。
光模块结构件常见的测量风险包括：
- CMM程序使用的基准与图纸或装配基准不一致；
- 薄壁件被测量夹具压平，掩盖自由状态变形；
- 平面度测点过少，漏掉局部高点和波纹；
- 粗糙度方向、截止长度和测量位置不一致；
- 表面处理前后使用不同测量基准；
- 热零件未恒温，尺寸随温度变化；
- 不同人员清洁和摆放方式不同；
- CMM拟合算法、滤波或软件版本发生变化。
对CTQ至少应确认：
重复性
+ 再现性
+ 偏倚
+ 稳定性
+ 分辨力
+ 测量不确定度
+ 与功能判定的一致性复杂平面度、位置度和表面纹理不能只套用简单的一维量具研究。应结合测量任务、夹持、测点策略、算法和不确定度单独验证。
9. 过程稳定后，能力指数才有意义
NIST对过程能力的定义强调：能力是把稳定过程的自然波动与规格限进行比较。过程均值和方差尚未稳定时，计算Cp或Cpk只是对混合状态做数学总结。
量产放行前应先排除：
- 不同机台或夹具数据混在一起；
- 调机前后、补偿前后数据混在一起；
- 不合格件被挑除后只保留合格数据；
- 刀具寿命只采集初期数据；
- 同一根挤型材连续件被当成独立批次；
- 返工后的结果与首次加工结果混合。
9.1 Cpk不能替代工程判断
Cpk可以反映均值偏移和波动相对规格的位置，但它不能自动回答：
- 数据是否稳定、独立和近似所用分布；
- 测量系统是否有效；
- 极端批次、换刀或表面处理是否被覆盖；
- 不合格后如何隔离和追溯；
- 该CTQ是否真正与热或装配功能相关。
ISO 22514系列对过程能力和性能指标提供了通用框架；具体放行阈值、样本量和计算方法仍应按客户要求、风险和过程模型确定。
10. 批量控制不等于“所有尺寸全检”
批量控制的目标是尽早发现过程变化，并在不良扩散前采取行动。
10.1 一套实用的批量控制结构
| 控制阶段 | 重点 |
|---|---|
| 首件确认 | 版本、材料、程序、装夹、刀具、基准和CTQ确认 |
| 过程巡检 | 监控容易随刀具、温度、夹紧和材料漂移的特性 |
| 末件确认 | 判断该批后段是否发生刀具或热态漂移 |
| 表面处理后复检 | 膜厚、遮蔽、平面度、粗糙度和最终尺寸 |
| 批次放行 | 文件、追溯、外观、清洁度、包装和异常关闭 |
10.2 哪些特性适合SPC？
适合优先监控的通常是：
- 有连续数据且会随时间漂移的CTQ；
- 孔径、总高、接触台高度等受刀具磨损影响的尺寸；
- 热接触面平面度或薄壁变形趋势；
- 表面处理膜厚和关键遮蔽边界；
- 机台温度、夹紧力、刀具寿命等关键过程参数。
不应为了“有SPC”而把所有尺寸都放进控制图。控制图必须有明确的取样分组、控制限建立规则和异常反应计划。
2026年发布的AIAG与VDA联合SPC方法强调把实时监控、回顾分析、过程能力和控制计划连接成闭环，并考虑漂移、周期和刀具磨损等时间相关行为。虽然它源于汽车供应链，其核心思想同样适用于高精度光模块结构件。
11. 异常反应计划比控制图本身更重要
控制图出现异常、巡检超差或热接触面受损时，现场必须知道下一步做什么。
反应计划至少应定义：
- 是否停机或停止流转；
- 从哪一件、哪一时间点或哪一次刀具更换开始隔离；
- 如何标识待判批次和在制品；
- 需要复测哪些CTQ和关联尺寸链；
- 是否检查材料、夹具、刀具、程序、机台温度或表面处理；
- 修正后需要多少件连续确认；
- 何时需要通知客户或启动变更批准；
- 如何记录原因、措施和防止再发。
没有反应计划的SPC只能发现问题，不能控制问题。
12. 表面处理、清洁和包装必须进入同一控制链
光模块结构件常在机加工合格后进行阳极氧化、化学镍、遮蔽、清洗和包装。这些后工序会改变：
- 孔、槽、台阶和总高的最终尺寸；
- 热接触面的平面度、粗糙度和表面状态；
- 装配基准与导电面的膜层；
- 薄壁件残余应力和变形；
- 导热面清洁度、划伤和残胶；
- 铜铝组合或缝隙区域的腐蚀风险。
因此关键尺寸的验收状态必须明确为：
表面处理完成
+ 遮蔽去除
+ 清洗和干燥完成
+ 零件达到规定温度
+ 按自由状态或规定夹具状态测量包装也不是物流细节。导热面应有独立保护、无硬颗粒摩擦，并能保持批次标识。若包装材料残留纤维、硅油或胶黏物，可能直接影响TIM和接触热阻。
13. 建立可用的批次追溯，而不是只贴一个标签
一个可执行的追溯系统应能从成品批次反查：
- 材料供应商、炉批或挤型批次；
- 来料状态和检验记录；
- 机台、程序版本、夹具和关键刀具；
- 操作时间、班次和人员；
- 首件、巡检、末件和CMM数据；
- 表面处理供应商、槽液或生产批次；
- 清洗、包装和出货批次；
- 异常、返工、让步和变更记录。
追溯的目的不是增加文件，而是在发现一个热界面或孔位异常时，能够快速确定受影响范围，而不是把所有库存和已交付产品都视为可疑。
14. 变更管理：量产稳定后最容易被忽略的风险
以下变化都可能破坏已经验证的CTQ和尺寸链：
- 更换铝挤型、板材、铜材或材料状态；
- 转移到另一台机床或另一套夹具；
- 修改CNC程序、刀路、刀具品牌或寿命策略；
- 调整去应力、清洗、阳极或化学镍路线；
- 更换表面处理、TIM、Cage或连接器供应商；
- 修改CMM程序、测点、拟合算法或软件版本；
- 改变包装材料和导热面保护方式。
变更后不一定要重新做所有验证，但必须进行影响分析。应根据变化对热界面、基准、尺寸链、测量和长期稳定性的影响，选择：
文件复核
→ 首件验证
→ 对比测量
→ 短期试产
→ 能力重算
→ 热与装配复验
→ 客户批准15. 一份成熟的量产控制计划应包含什么？
| 项目 | 应明确的内容 |
|---|---|
| 特性定义 | CTQ名称、图纸位置、规格、最终状态 |
| 工序位置 | 在哪一步形成或可能被改变 |
| 控制方法 | 预防措施、工装、防错和过程参数 |
| 测量方法 | 量具、程序、基准、夹持、温度和测点 |
| 频率与样本 | 首件、巡检、末件、换刀、换批和表面处理后 |
| 记录与追溯 | 数据保存、批次关联和版本管理 |
| 反应计划 | 停机、隔离、复测、修正和重新放行规则 |
| 变更触发 | 哪些变化需要重新验证或客户批准 |
控制计划不能独立存在。它应与流程图、PFMEA、作业指导书、检验规范、刀具寿命和异常处理使用同一套工序编号与版本。
16. 给采购与研发团队的RFQ建议
为了让供应商准确评估样件和量产风险，建议同时提供：
- 2D图纸、3D模型和版本关系；
- 模块形态、Cage、连接器和配套件资料；
- 功耗、热源位置、TIM和法向力要求；
- 功能基准、CTQ和尺寸链说明；
- 表面处理、遮蔽和最终尺寸状态；
- 样件、试产和量产数量及目标节拍；
- 全尺寸、首件、能力、SPC和追溯要求；
- 装配、热测试和寿命验证方式；
- 变更通知和批准规则。
信息越完整，供应商越能在样件阶段提前设计量产工装、检测和控制，而不是等到订单放大后再重新开发。
17. 常见问题
光模块结构件样件全尺寸合格，为什么还不能直接量产？
样件通常在低节拍、更多调机与测量、较新刀具和经验人员条件下完成，尚未覆盖材料批次、刀具寿命、换班、连续加工温升、表面处理批次和长期漂移。量产放行需要证明整套生产过程能够稳定重复，而不是只证明某一件零件合格。
光模块精密结构件常见的CTQ有哪些？
常见CTQ包括热接触面的平面度、粗糙度和最终高度，模块与笼子或连接器相关的基准、外形包络和孔位，光引擎或PCB安装面的平行度与位置度，薄壁件自由状态变形，表面处理膜厚与遮蔽边界，以及毛刺、清洁度和导热面保护状态。具体CTQ必须由功能和失效风险确定。
尺寸链是不是把所有相关尺寸公差直接相加？
不是。尺寸链必须先确定闭环功能、方向、基准和装配状态，再识别尺寸误差、形位误差、表面处理增量、弹性压缩和变形的贡献。最坏情况法可以用于保证极限互换性；统计法需要有稳定分布、独立性和足够数据，不能在未知或相关过程上随意采用平方和开方。
只有几十件试产，可以用Cpk作为量产放行依据吗？
可以形成初步能力认识，但不能只凭一个Cpk数值放行。应先确认过程稳定、数据取样覆盖不同时间与刀具阶段、测量系统有效，并结合样本量、分布、客户要求和风险判断。连续挑选的少量合格件或经过反复补偿的数据，不能代表长期量产能力。
更换机台、夹具、表面处理线或CMM程序后，需要重新验证吗？
需要先做变更影响评估。凡是可能改变基准、变形、尺寸补偿、膜厚、粗糙度、接触热阻、测量结果或过程能力的变更，都应按风险安排首件、尺寸链复核、短期试产、测量比对、能力确认或客户批准。
