直接结论

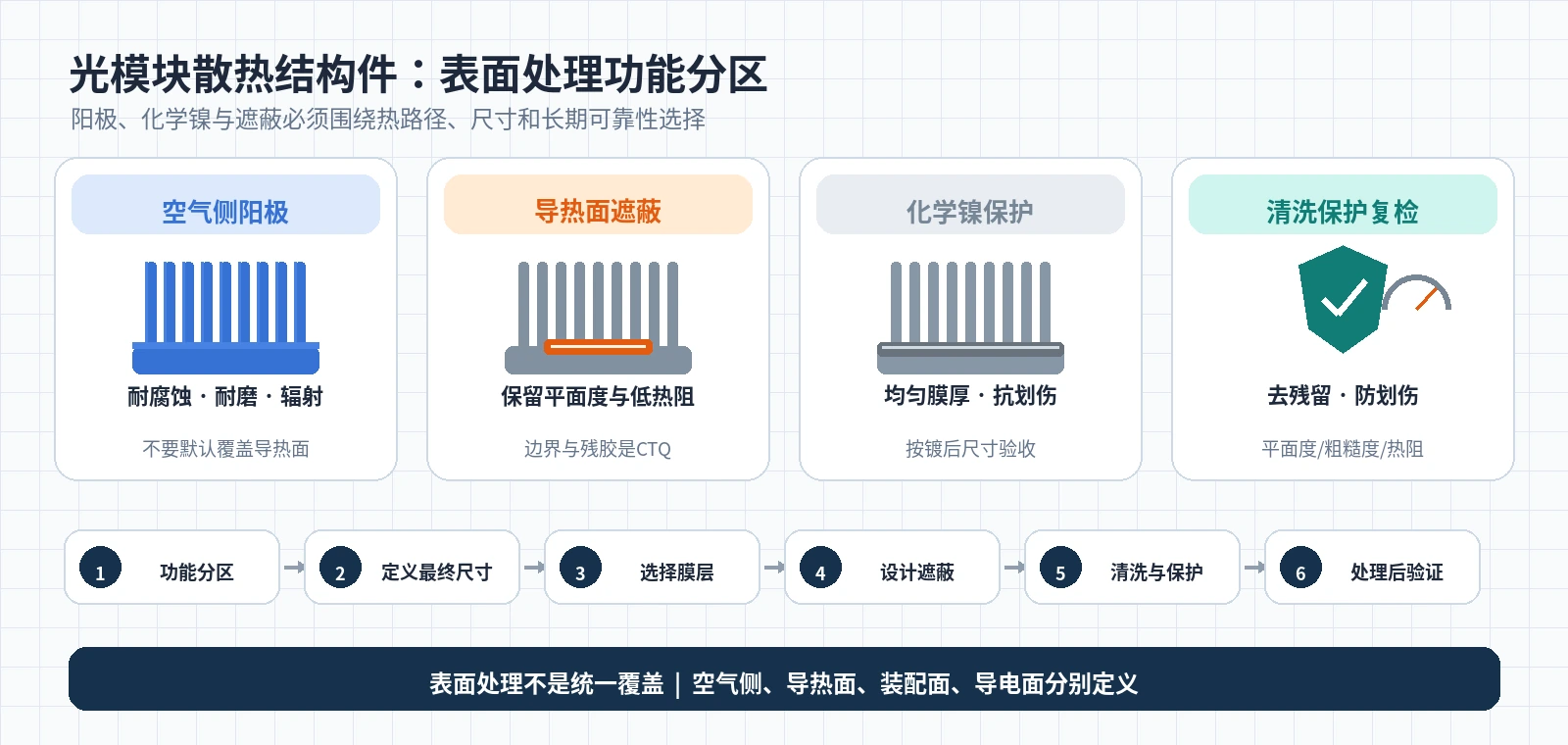

光模块散热结构件的表面处理，本质上是把同一个零件划分成不同功能区域，而不是把整个零件统一“上色”或“镀一层”。
空气侧鳍片与外表面
→ 耐腐蚀、耐磨、外观、辐射性能
导热接触面
→ 平面度、粗糙度、接触热阻、抗划伤
精密孔与装配基准
→ 膜厚后的尺寸、位置和配合
接地与屏蔽接触面
→ 导电连续性和低接触电阻因此，一个成熟的表面处理方案通常是：阳极氧化、化学镍、遮蔽、裸露面和后加工面在同一零件上组合使用。
| 功能区域 | 常见处理思路 | 主要风险 |
|---|---|---|
| 空气侧鳍片、外表面 | 本色或黑色阳极氧化 | 热循环裂纹、色差、膜厚与变形 |
| TIM或金属贴合导热面 | 遮蔽裸铝、选择性镀层或处理后精加工 | 接触热阻、划伤、残胶和污染 |
| 复杂腔体和耐腐蚀面 | 化学镍 | 前处理、磷含量、膜厚和镀后尺寸 |
| 螺纹、定位孔、接地面 | 遮蔽或局部处理 | 边界渗镀、尺寸变化和导电不良 |
1. 为什么表面处理会直接影响光模块热管理？
OIF的可插拔光模块热界面规范把表面材料、平面度、粗糙度、热扩散和法向力都列为界面热阻的组成因素。也就是说，表面处理并不是加工完成后的独立外观工序，而是热路径的一部分。
表面处理会同时改变：
- 导热面与TIM之间的实际接触状态；
- 膜层厚度和装配高度；
- 孔、槽、螺纹和定位面的有效尺寸；
- 表面硬度、耐磨和抗划伤能力；
- 电气绝缘或导电连续性；
- 腐蚀、清洁度和长期可靠性；
- 热循环后的膜层完整性与零件平面度。
因此图纸不能只写“黑色阳极”或“化学镍”。工程上至少需要回答三个问题：
- 哪些区域必须处理，哪些区域不能处理？
- 关键尺寸是在加工后还是处理后验收？
- 导热面最终依靠裸金属、膜层还是TIM传热？
2. 阳极氧化：适合空气侧与外表面，但不是所有导热面都适合
阳极氧化是在铝基体表面生成氧化铝膜。它通常用于提高耐腐蚀、耐磨、绝缘和外观一致性，也能提高表面对热辐射的能力，因此常见于铝散热器、模块上盖和外壳。
2.1 阳极氧化带来的真正价值
对光模块散热结构件，阳极氧化的主要价值通常是：
- 保护挤型或CNC铝件免受氧化和环境腐蚀；
- 提高鳍片、导轨和外表面的耐磨性；
- 提供绝缘表面，降低不希望发生的电接触；
- 通过稳定的外观和颜色帮助批次识别；
- 在自然对流或辐射占比较高时提高表面发射能力。
但数据中心和通信设备中的光模块散热通常以导热 + 强制对流为主。黑色阳极带来的辐射改善不能替代良好的风道、鳍片结构和低热阻接触面。
2.2 阳极膜为什么可能增加导热面热阻？
铝基体导热较好，而氧化铝膜相对于铝基体导热能力低得多，并具有电绝缘特性。膜层虽然很薄，但在高热流密度、接触面积小、装配压力有限的光模块界面中，仍可能成为热阻链的一部分。
尤其在以下场景中，应谨慎让阳极膜覆盖整个导热面：
- 模块与骑乘式散热器干接触；
- TIM很薄，设计依赖较低Bond Line Thickness；
- 法向力受插拔力或笼子结构限制；
- 导热面同时承担接地或EMI接触；
- 接触面有严格平面度、粗糙度和高度要求。
正确做法不是简单规定“导热面绝对不能阳极”，而是比较：
耐腐蚀与抗划伤收益
vs.
新增膜层热阻、尺寸变化与导电损失2.3 热循环与裂纹风险不能忽略
三和电镀的技术说明指出，铝基体与阳极氧化膜的热膨胀系数不同，温度升高时脆性氧化膜可能因应力产生裂纹；其资料将约100°C描述为一般阳极膜可能开始出现裂纹的经验性参考。这个数值不能作为所有合金、膜厚、封孔和热循环条件下的统一设计极限，但提醒了一个重要事实：
阳极膜的耐热性应通过具体合金、膜厚、封孔方式、温度范围和循环次数验证，而不能只看常温外观。
颜色阳极还可能因有机染料在高温下退色。对光模块而言，颜色变化通常不是热性能CTQ，但可能暴露出工艺一致性或高温暴露问题。
3. 本色、黑色和硬质阳极怎样选？
| 类型 | 典型目标 | 对光模块结构件的提示 |
|---|---|---|
| 本色阳极 | 耐腐蚀、绝缘、外观稳定 | 适合一般外表面和鳍片，色差相对容易管理 |
| 黑色阳极 | 外观、较高表面发射能力 | 不应仅凭颜色判断散热能力，需评估褪色和批次差 |
| 硬质阳极 | 更高硬度与耐磨 | 膜厚和尺寸影响更明显，精密孔、导热面和薄壁件需谨慎 |
处理类型还应与合金匹配。6063挤型和6061机加工件的阳极外观、颜色和膜层均匀性可能不同；铸造铝中的硅、铜和孔隙也会影响膜层。铜铝组合件还要避免处理液进入连接缝隙，并确认不同材料界面的腐蚀风险。
4. 化学镍：均匀覆盖复杂形状，但必须把膜层当作尺寸和热界面
化学镍，也称无电解镍，利用化学还原反应在表面沉积Ni-P合金膜，不依赖外加电流。它的主要优势是复杂形状上膜厚相对均匀，因此常用于精密零件、复杂腔体、耐腐蚀面和耐磨表面。
ISO 4527和ASTM B733均将自催化镍磷合金涂层作为需要明确规格与试验方法的工程膜层；对铝合金，ASTM B253强调了镀前清洗、活化、浸锌或打底层对附着力的重要性。
4.1 化学镍适合哪些光模块零件？
- 需要均匀膜厚的复杂腔体、台阶和孔周边；
- 需要提高耐腐蚀和抗划伤能力的导热上盖；
- 铜或铝热扩散件需要稳定表面状态；
- 对膜厚后的尺寸一致性有要求；
- 需要比裸铝更耐摩擦、插拔和清洁操作的接触表面。
4.2 “膜厚均匀”不等于“尺寸不用管”
化学镍会在所有未遮蔽表面增加膜厚。因此：
- 外径增大；
- 内孔缩小；
- 槽宽和台阶高度改变；
- 接触面的总高、平面度和粗糙度状态发生变化；
- 遮蔽边缘可能出现过渡带、渗镀或局部堆积。
图纸应明确最终尺寸是在镀前还是镀后。对于定位孔、螺纹、连接器基准和导热面，通常应以镀后状态作为功能验收状态。
4.3 磷含量和热处理会改变膜层性能
化学镍的磷含量会影响硬度、耐腐蚀、磁性和耐化学性。不同供应商的“低磷、中磷、高磷”区间可能略有差异，因此不能只写“化学镍”，还应明确：
- 镍磷类型或磷含量范围；
- 膜厚及允许偏差；
- 是否需要热处理；
- 附着力、硬度和耐腐蚀要求；
- 是否允许磁性变化；
- 导热面最终粗糙度与平面度。
化学镍浴通常在较高温度下工作。薄壁上盖、长条散热器和残余应力较大的CNC零件，可能在处理过程中释放应力或发生变形，因此应进行处理后复检。
5. 导热面做化学镍，是否一定比阳极更好？
不一定。化学镍通常比阳极膜更耐磨、更导电，也可提供较稳定的耐腐蚀表面，但它仍是一层额外材料，且最终热阻取决于：
基体平面度
+ 镀层厚度与均匀性
+ 镀后粗糙度
+ 表面硬度与划伤状态
+ TIM厚度
+ 装配压力一项针对光模块干接触导热面的专利提出，通过过渡层和高硬度保护层提高耐划伤和耐腐蚀能力，并把保护层粗糙度控制在Ra 0.4 μm以内。这个方案不是行业通用规范，但说明了可插拔光模块的特殊矛盾：
- 表面要足够光滑以降低接触热阻；
- 又要足够硬，避免反复插拔后被划伤；
- 同时需要耐腐蚀，防止长期粗糙度恶化。
因此材料和膜层选择必须结合寿命周期，而不是只测新件第一次装配的温度。
6. 遮蔽不是辅助动作，而是表面处理设计的一部分
三和电镀将遮蔽定义为在电镀或阳极处理时覆盖不希望处理的区域，常见方式包括涂覆抗蚀剂、贴胶带、使用橡胶塞或专用治具。
对光模块精密结构件，典型遮蔽区域包括：
- 模块与散热器之间的导热接触面；
- 接地、屏蔽或弹片接触面；
- 定位孔、轴孔和精密配合面；
- 螺纹、压铆孔和紧固件座面；
- 密封槽、胶接面和激光焊接区；
- 需要后续锡焊、钎焊或导电粘接的区域。
6.1 图纸必须定义遮蔽边界
“导热面不处理”还不够。建议在图纸中明确：
| 项目 | 建议说明 |
|---|---|
| 基准 | 遮蔽边界从哪个孔、面或中心线定位 |
| 边界位置 | 处理区与非处理区的尺寸和允许偏移 |
| 圆角与孔口 | 膜层是否允许进入倒角、圆角或孔口 |
| 边缘质量 | 是否允许毛边、渗镀、色差、流痕或挂具点 |
| 最终尺寸 | 镀后或阳极后的验收尺寸 |
| 清洁度 | 是否允许残胶、油、蜡、硅和清洗剂残留 |
遮蔽设计还要考虑生产可行性。边界越复杂、位置越深、尺寸越小，遮蔽工时和不良风险越高。量产时应尽可能用可重复定位的塞子、盖板和治具替代纯手工胶带。
7. 导热面保护：从精加工完成一直持续到客户装配
导热面即使不做表面处理，也不能处于无保护状态。其关键风险包括：
- 运输和周转中的划伤、磕碰；
- 阳极或镀液渗入；
- 遮蔽胶残留；
- 指纹、油膜、磨粒和抛光蜡；
- 包装膜增塑剂或硅污染；
- 清洗后再次氧化或腐蚀；
- 量测探头和治具造成局部压痕。
推荐把保护要求写入工艺流程：
最终精加工
→ 清洗与去离子水漂洗
→ 100%外观确认
→ 临时遮蔽或保护膜
→ 表面处理
→ 去除遮蔽
→ 二次清洗
→ 平面度 / 粗糙度 / 尺寸复检
→ 无硅、低残留包装保护保护膜或胶带也需要验证：剥离后不能留下残胶，不能改变粗糙度，不能与TIM或导热胶发生兼容性问题。
8. 哪些表面应处理，哪些应保持裸露？
| 区域 | 优先考虑 | 说明 |
|---|---|---|
| 散热鳍片与外表面 | 阳极氧化 | 兼顾耐腐蚀、耐磨和辐射性能 |
| TIM接触面 | 遮蔽裸铝、受控阳极或化学镍 | 必须以实际热阻和长期耐磨验证 |
| 干接触滑动面 | 化学镍或其他耐磨保护 | 关注划伤、摩擦系数和镀后粗糙度 |
| 接地与EMI接触面 | 裸金属或导电处理 | 阳极膜会造成绝缘，需要局部遮蔽 |
| 精密孔和螺纹 | 遮蔽或尺寸补偿 | 以处理后功能尺寸验收 |
| 胶接与焊接区 | 通常遮蔽 | 避免膜层降低结合强度或污染接头 |
9. 从加工到表面处理的推荐工艺路线
9.1 样件阶段
- 用CNC快速验证结构和导热面；
- 保留不同处理方案的对照样件；
- 分别测试裸铝、选择性阳极和化学镍；
- 在真实TIM、法向力、功耗和风量下比较温升；
- 进行插拔、热循环、湿热和清洁兼容性测试。
9.2 量产阶段
材料与毛坯确认
→ 粗加工与应力释放
→ 精加工关键基准和导热面
→ 处理前尺寸与外观确认
→ 清洗、挂具与遮蔽
→ 阳极或化学镍
→ 去遮蔽与清洗
→ 处理后尺寸、平面度、粗糙度和膜厚检查
→ 热性能抽检与包装保护OIF要求在模块材料、表面规格或制造方法发生重大变化时重新验证热界面性能。对供应链管理而言，这意味着更换阳极供应商、改变镍磷体系、改变膜厚或遮蔽方法，都不应被视为普通外观变更。
10. 表面处理后的CTQ如何定义？
| CTQ | 建议检测方法 | 量产控制重点 |
|---|---|---|
| 导热面平面度 | CMM、平面度测量或光学扫描 | 明确自由状态与装配状态 |
| 表面粗糙度 | 轮廓仪，定义方向与取样位置 | 镀后和遮蔽去除后测量 |
| 膜厚 | XRF、涡流或截面验证 | 多位置和边界区域抽检 |
| 遮蔽边界 | 视觉、影像测量 | 边界偏移、渗镀和毛边 |
| 配合尺寸 | 塞规、螺纹规、CMM | 以表面处理后状态验收 |
| 清洁度 | 白布、离子污染或颗粒检查 | 无残胶、油膜、硅和抛光蜡 |
| 附着与耐腐蚀 | 按规范进行附着、盐雾或环境试验 | 与合金、前处理和膜厚关联 |
| 实际热阻 | 冷板或系统级热测试 | 使用真实TIM、压力和功耗 |
11. 常见失效与根因
| 失效现象 | 常见原因 | 改进方向 |
|---|---|---|
| 阳极后平面度超差 | 前处理蚀刻、薄壁变形、挂具应力 | 粗精加工分离、夹持优化、处理后复检 |
| 导热面热阻升高 | 膜层覆盖、残胶、划伤、粗糙度恶化 | 重新定义遮蔽与清洗，验证最终表面 |
| 化学镍起泡或剥离 | 铝材前处理和活化不足、表面污染 | 控制浸锌/打底层与清洗，做附着验证 |
| 内孔和螺纹装配困难 | 未做膜厚补偿或遮蔽渗入 | 按镀后尺寸设计，增加通止规检查 |
| 遮蔽边缘发花或腐蚀 | 遮蔽液渗入、清洗不充分、残胶 | 优化边界、塞具和去胶清洗 |
| 黑色阳极批次色差 | 合金、表面状态、膜厚和染色差异 | 材料批次与前处理标准化 |
| 热循环后膜层裂纹 | 基体与膜层热膨胀差异 | 评估温度范围、膜厚、封孔和循环次数 |
12. RFQ和图纸应提供哪些信息？
建议至少提供：
- 基材牌号、状态和毛坯路线；
- 阳极类型、颜色、膜厚与封孔要求；
- 化学镍的磷含量类型、膜厚和是否热处理；
- 必须处理与禁止处理的区域；
- 遮蔽边界尺寸与基准；
- 导热面平面度、粗糙度和清洁度；
- 精密孔、螺纹、接地和焊接面的最终要求；
- 最终尺寸的验收状态；
- 热循环、湿热、盐雾、插拔和热阻验证条件；
- 样件、试产和量产数量。
13. 仲德精密的工程建议
对于光模块散热器、热扩散上盖和精密壳体，我们建议在DFM阶段同时评审：
- 加工基准与处理后验收基准；
- 空气侧、导热面、导电面和装配面的功能分区；
- 阳极、化学镍和遮蔽的组合；
- 膜厚对尺寸链和接触高度的影响；
- 薄壁件处理前后的变形；
- 导热面的清洗、保护、包装和最终热验证。
真正稳定的量产方案，不是“表面处理供应商能做什么”，而是让设计、CNC、表面处理、检测和装配共同围绕同一组CTQ工作。
常见问题
光模块散热器是否应该整件做阳极氧化？
不一定。空气侧鳍片和外表面通常适合阳极氧化，但直接承担TIM或金属贴合的导热面、接地面、精密配合孔和螺纹应分别评估。关键导热面可以遮蔽、限制膜厚、采用其他涂层，或在处理后进行受控精加工，最终以真实装配热阻和尺寸结果确认。
黑色阳极氧化一定比本色阳极氧化散热更好吗？
黑色或其他阳极膜通常可提高表面辐射率，但光模块散热器的主散热机制往往仍是导热和强制对流。颜色不是决定性能的唯一指标，鳍片结构、风量、接触热阻、膜层状态和环境温度更重要。若导热面被低导热膜层隔开，辐射收益可能不足以补偿界面损失。
化学镍适合用于光模块导热面吗？
可以用于需要耐腐蚀、耐磨、尺寸一致性或抗划伤的导热面，但不能默认它一定降低热阻。化学镍会增加膜厚，并可能改变粗糙度和表面应力。应明确磷含量、膜厚、前处理、是否热处理，并在镀后测量平面度、粗糙度和实际热阻。
导热面遮蔽时，图纸应怎样标注？
应标明处理与不处理区域、边界基准、边界允许偏移、是否允许挂具点或流痕、膜厚要求、最终尺寸状态、清洁度和保护包装。不能只写“导热面不做处理”，因为遮蔽边缘、孔口和圆角位置会直接影响尺寸和装配。
为什么加工后平面度合格，阳极或化学镍后仍会超差？
原因可能包括前处理蚀刻不均、薄壁件在处理温度下释放应力、挂具夹持变形、膜层应力、遮蔽边缘堆积以及清洗烘干过程变形。关键导热面应在表面处理完成、遮蔽去除并达到规定温度状态后复检。
