高外观精密零件如何打磨抛光：机器人研磨、布轮、滚筒与等离子电解工艺选择

直接结论

高外观零件的打磨抛光不是最后一道“补救工序”，也不是把零件表面做得越亮越好。

它需要先回答四个问题：

1. 哪些缺陷必须去除；
2. 哪些尺寸、边角和纹理不能被破坏；
3. 最终要做哑光、拉丝、半光、高光、镜面，还是作为阳极、涂装、电镀或PVD的底面；
4. 样件效果能否在批量生产中稳定重复。

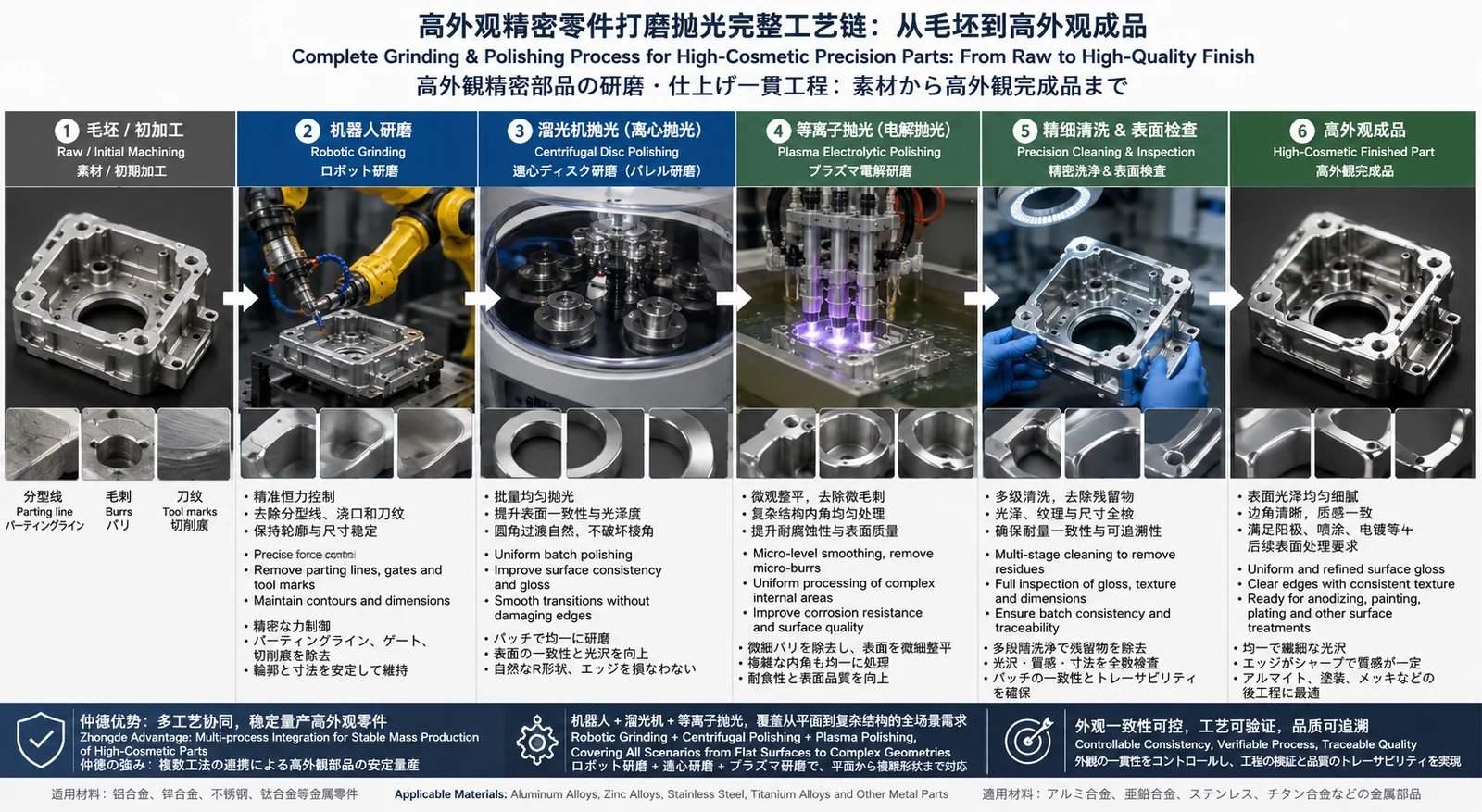

典型工艺链是：

毛坯缺陷与A级面分析
→ 去浇口、去毛刺和粗整形
→ 机器人或人工分级研磨
→ 布轮、滚筒或等离子电解精整
→ 清洗和底面统一
→ 阳极、涂装、电镀或PVD
→ 外观、尺寸和装配复检

真正难凑齐的不是某一种抛光设备，而是能够根据材料、结构、缺陷、外观等级和数量，把多种设备与后续表面处理连接成一条稳定工艺链。

1. 什么是高外观打磨抛光

高外观打磨抛光，是在不损伤功能和几何精度的前提下，控制性地去除表面材料，并建立可接受、可复制的纹理和反射状态。

它通常要求：

• 分型线、浇口痕和飞边不再明显；
• 毛刺、锐边和孔口异常得到控制；
• CNC刀纹、接刀痕和局部修磨痕不超出限度；
• A级面没有明显波纹、凹陷、亮斑和暗斑；
• 平面、曲面、圆角和装饰线保持设计轮廓；
• 相邻区域纹理方向、粗细和光泽协调；
• 清洗后没有抛光蜡、磨料和油污残留；
• 后续阳极、涂装或电镀后的外观仍然合格；
• 样件、小批和量产的判定标准一致。

因此，高外观抛光是一项尺寸、形状、表面和批量稳定性同时受控的制造过程。

2. 打磨、研磨、抛光和精整有什么区别

这些词在实际工厂中经常混用，但工程目标不同。

同一零件往往不是只选一种，而是分阶段组合。

3. 高外观不等于越亮越好

不同产品对“高外观”的定义并不相同。

在不该高光的区域过度抛光，可能反而形成局部亮斑，使零件更容易被判为不合格。

4. 为什么高外观件需要完整的工艺组合

一台机器人、一台布轮机或一台滚筒设备都不能单独解决所有问题。

高外观件通常同时包含：

• 平面；
• 连续曲面；
• 小圆角；
• 内角；
• 深槽；
• 孔口；
• 凸台；
• 装配基准；
• 薄壁区域；
• 不允许倒圆的装饰边界。

不同区域需要不同的接触方式、磨料、压力和保护措施。完整能力的价值在于：

成型缺陷预防
→ CNC余量和纹理设计
→ 自动化稳定去除
→ 复杂区域人工精修
→ 批量小件整体处理
→ 精细抛光与清洗
→ 最终表面处理
→ 外观与尺寸闭环

5. 课题一：压铸分型线、浇口和飞边怎样去除

压铸件最常见的前处理任务包括：

• 浇口残留；
• 分型线；
• 溢流口；
• 顶针周边；
• 飞边；
• 模具拉伤；
• 局部凸起。

难点不只是“磨掉”，而是磨完后不能产生：

• 局部凹坑；
• 边缘波浪；
• 左右不对称；
• 圆角大小不一致；
• A级面擦伤；
• 装配基准损伤。

解决方法是先把大余量去除与精细外观修正分开，并为机器人或专用夹具建立明确的基准和去除边界。

6. 课题二：CNC刀纹和接刀痕为什么难控制

CNC加工后的表面可能包含：

• 铣刀周期纹；
• 车削螺旋纹；
• 接刀线；
• 不同刀路方向；
• 刀具磨损造成的光泽变化；
• 平面与曲面交界的残留高点。

如果直接进入阳极、电镀或高光处理，这些纹理可能更加明显。

解决这类问题不能只增加抛光时间，而应同时检查：

1. CNC刀具状态；
2. 刀路方向；
3. 精加工余量；
4. 进给和转速；
5. 前后工序纹理方向；
6. 是否需要统一喷砂、拉丝或精磨底面。

7. 课题三：流痕、麻点和孔隙能否磨掉

轻微流痕或浅表高点可以通过受控研磨减弱，但材料内部的：

• 气孔；
• 缩孔；
• 疏松；
• 氧化夹杂；
• 深层麻点；

不能依靠无限制去料解决。

持续磨削可能导致：

• 越磨越多孔；
• A级面形成凹陷；
• 局部壁厚下降；
• 轮廓变形；
• 阳极或电镀后缺陷再次显现。

因此，打磨前应先判断缺陷属于“可去除表层异常”还是“必须从成型环节改善的基材问题”。

8. 课题四：复杂曲面和内角为什么难以自动化

机器人和布轮对大面、连续曲面和外轮廓较有优势，但以下区域可能成为盲区：

• 深腔；
• 窄槽；
• 小内角；
• 孔口内缘；
• 凸台根部；
• 曲面交界；
• 轮廓突变区域。

工具接近角度不合适时，容易出现漏磨、过磨或碰撞。

解决方案通常是：

• 在设计阶段提高工具可达性；
• 采用不同直径和形状的磨头；
• 将主外观面交给机器人；
• 把不可达区域限定为标准化人工工位；
• 必要时评估滚筒或等离子电解等整体精整方法。

9. 课题五：薄壁件为什么容易变形

薄壁外壳、边框和大面积平板对接触力和温升非常敏感。

风险包括：

• 平面翘曲；
• 边框张开或收缩；
• 孔位变化；
• 局部塌陷；
• 装配间隙异常；
• 夹具印；
• 热变色。

应控制：

• 工件支撑面积；
• 夹紧点；
• 磨削压力；
• 连续接触时间；
• 工件温升；
• 路径顺序；
• 翻面方式；
• 自由状态复检。

高外观和尺寸合格必须同时成立。

10. 课题六：过度抛光怎样破坏尺寸和设计语言

抛光去除量虽然通常较小，但在边角、孔口和局部高点处可能集中。

过度处理会造成：

• 锐利装饰线消失；
• 圆角变大；
• 孔口扩大；
• 平面度下降；
• 文字或标识边缘模糊；
• 局部壁厚减薄；
• 高低面边界变软；
• 左右件外形不一致。

因此，A级面需要设置允许去除量，关键边界应使用保护夹具、遮蔽或限位工装。

11. 课题七：为什么人工抛光批量差异大

人工处理的结果容易受以下因素影响：

• 操作员经验；
• 手持角度；
• 接触压力；
• 停留时间；
• 磨料新旧；
• 抛光蜡用量；
• 观察光源；
• 返工次数；
• 疲劳程度。

人工并非不能做高品质，而是必须把经验转化为：

标准工具
→ 固定粒度
→ 明确顺序
→ 限定时间
→ 专用夹具
→ 实物限度样板
→ 工序内检查

12. 课题八：底面怎样匹配后续表面处理

打磨抛光后的零件仍可能进入：

• 阳极氧化；
• 喷涂；
• 电泳；
• 电镀；
• PVD；
• 激光打标；
• 印刷；
• 组装。

不同处理会以不同方式保留、遮盖或放大底面。

因此，不能把“抛到最亮”作为统一标准，而应从最终表面效果反向确定磨削粒度、纹理、粗糙度和清洗要求。

13. 机器人研磨适合解决什么问题

机器人研磨适合：

• 规则外轮廓；
• 大面积外观面；
• 连续曲面；
• 分型线；
• 浇口区域；
• 重复数量较大的产品；
• 需要稳定轨迹和节拍的工序。

机器人价值主要来自对以下变量的重复控制：

轨迹
→ 接触角度
→ 进给速度
→ 接触力
→ 工具转速
→ 往复次数
→ 磨料寿命补偿

如果只固定轨迹而不考虑零件公差、工具磨损和接触力，机器人同样可能产生漏磨、过磨、局部发热和波纹。

14. 机器人研磨为什么仍需要夹具和力控制

表面加工属于接触工艺。零件毛坯偏差、装夹误差和工具磨损都会改变实际压力。

稳定方案通常需要：

• 定位重复性好的夹具；
• 适当的浮动或顺应机构；
• 接触力控制；
• 工具磨损监控；
• 轨迹补偿；
• 分阶段磨料；
• 首件与巡检样板。

机器人解决的是重复性问题，不会自动消除毛坯本身的不一致。

15. 布轮抛光适合什么外观目标

布轮抛光常用于：

• 半光；
• 高光；
• 外轮廓；
• 大圆角；
• 装饰曲面；
• 精细研磨后的亮度提升；
• 局部高光边。

关键变量包括：

• 布轮材质和硬度；
• 层数和缝合方式；
• 转速；
• 抛光蜡；
• 接触压力；
• 接触时间；
• 工件方向；
• 布轮修整和更换周期；
• 温升和清洁。

布轮适合去除细微砂痕，不适合代替前道整平。底面有波纹或凹坑时，强行抛亮只会得到“亮但不平”的表面。

16. 滚筒处理适合哪些零件

滚筒或类似批量研磨方式适合：

• 小型零件；
• 多边缘结构；
• 批量去毛刺；
• 轻微倒钝；
• 边缘均化；
• 表面整体平滑；
• 人工逐件处理成本较高的产品。

主要变量包括：

• 磨料材质；
• 磨料形状和尺寸；
• 工件与磨料比例；
• 化合液；
• 转速或运动状态；
• 时间；
• 装载量；
• 零件间碰撞；
• 清洗和防锈。

不适合直接假定用于所有A级面。薄壁件、易碰伤件、精密螺纹和锐利装饰边需要保护或改用其他路线。

17. 等离子电解抛光能解决什么

等离子电解抛光通过适配的电解液和高能表面作用，对材料表面微观凸起进行优先整平。

它可能适合：

• 微毛刺；
• 复杂轮廓；
• 常规工具难进入的区域；
• 整体表面微观平滑；
• 减少机械方向性纹理；
• 某些材料的亮化和清洁化。

但必须明确边界：

• 材料与合金体系必须适配；
• 初始表面过于粗糙时，不能代替粗磨和整形；
• 深凹坑、气孔和几何误差不会自动消失；
• 电解液、温度、电压、时间和装挂都影响结果；
• 关键尺寸和边角需要验证材料去除；
• 铝合金、压铸铝和其他金属不能套用同一参数。

因此，它是精整工具，而不是所有材料通用的镜面捷径。

18. 人工精修为什么仍然必要

高外观量产并不意味着完全取消人工。

人工精修适合：

• 深槽；
• 内角；
• 孔口；
• 复杂交界；
• 偶发小缺陷；
• 样件和小批；
• 机器人无法安全接近的区域。

关键是限制人工范围。理想状态不是每件零件由操作员自由判断，而是清楚规定：

• 哪些区域允许人工处理；
• 使用什么工具和粒度；
• 最长处理时间；
• 最大允许去除；
• 完成后的纹理方向；
• 检验和放行标准。

19. 不同工艺怎样组合

20. 磨料粒度怎样逐级选择

从粗粒度直接跳到很细的抛光，往往会把深砂痕留在底层。

正确思路是：

去除主要高点
→ 消除上一道粗砂痕
→ 统一方向和纹理
→ 细化粗糙度
→ 抛光或建立最终底面

每一道工序都应确认上一道最深痕迹已经被稳定去除，再进入下一粒度。

同时要避免过多级数造成成本上升、边角过度去除和人工波动。

21. 夹具如何保护尺寸和外观

打磨抛光夹具不仅用于固定零件，还承担：

• 支撑薄壁；
• 限制变形；
• 保护装配面；
• 遮蔽不允许抛光的区域；
• 确保机器人基准；
• 控制接触方向；
• 防止零件脱落；
• 避免夹具印落在A级面。

对于左右件或多模穴零件，夹具还应帮助统一方向，避免纹理镜像错误和位置差异。

22. 清洗为什么是抛光工艺的一部分

抛光后常见残留包括：

• 抛光蜡；
• 磨料粉末；
• 金属粉尘；
• 油污；
• 滚筒化合液；
• 夹具接触污染；
• 手印。

这些残留会影响：

• 阳极前处理；
• 涂层附着；
• 电镀缺陷；
• PVD结合；
• 激光打标；
• 外观判定；
• 装配清洁度。

因此，清洗能力必须与抛光能力一起评估，而不是等到表面处理失败后再加强清洗。

23. 高外观件怎样检验

建议至少包含：

• 规定光源下的外观检查；
• 固定观察距离和角度；
• 目标样板及上下限样板；
• 表面粗糙度；
• 光泽；
• 纹理方向；
• 波纹和局部高低差；
• 关键圆角；
• 孔口和装饰边；
• 平面度和轮廓；
• 表面处理后的关键尺寸；
• 组装间隙；
• 清洁度。

视觉检验必须和尺寸检验连接。表面看起来漂亮，但装配失效，仍然不是合格产品。

24. 样件到量产的验证路线

推荐流程：

A级面和最终表面体系定义
→ 毛坯缺陷与加工余量评估
→ 工艺组合试样
→ 磨料、压力、轨迹和时间筛选
→ 后续表面处理验证
→ 外观与尺寸复检
→ 限度样板
→ 小批量节拍和工具寿命验证
→ 量产参数冻结

验证不能只看刚抛完的零件，还必须看阳极、涂装、电镀或PVD后的最终结果。

25. 常见失效及改善方向

26. 为什么完整工艺链比单台设备更重要

客户购买的不是机器人、布轮机或滚筒设备的单独加工时间，而是最终合格的外观件。

完整工艺链能够把问题在最合适的环节解决：

模具与成型减少根本缺陷
→ CNC控制余量和基础纹理
→ 机器人提高主要表面的重复性
→ 布轮建立目标亮度
→ 滚筒处理适合的小件和边缘
→ 人工处理限定的不可达区域
→ 等离子电解评估复杂微观精整
→ 清洗确保表面处理兼容
→ 阳极、涂装或其他处理形成最终外观
→ 检测和组装验证功能

能够把这些环节连续管理，比临时寻找多个互不关联的供应商更容易保持样板、尺寸、交期和批量一致性。

27. RFQ阶段需要提供什么

报价前应确认：

1. 客户说的“抛光”具体是哑光、半光、高光还是镜面；
2. 最终是否还要阳极、喷涂、电镀或PVD；
3. 哪些纹理必须去除，哪些可以保留；
4. 哪些尺寸和边角不能改变；
5. 毛坯缺陷允许到什么程度；
6. 是否需要机器人专用夹具；
7. 滚筒处理是否允许轻微倒钝；
8. 等离子电解工艺是否与材料和结构匹配；
9. 外观按照片、色卡还是实物限度样板判定；
10. 是否需要处理后组装验证。

常见问题

机器人研磨能否完全替代人工打磨抛光？

不能完全替代。机器人适合轨迹可定义、装夹稳定、重复数量较大的外表面，可显著提高接触力、速度和节拍的一致性；深槽、内角、孔口、复杂交界和偶发缺陷仍可能需要人工精修。更稳定的方案是机器人完成主要去除和纹理统一，人工只处理明确限定的不可达区域。

高光抛光和镜面抛光有什么区别？

高光抛光强调较高亮度和均匀反射，但仍可允许有限的细微纹理；镜面抛光要求更低的表面粗糙度、更清晰的成像反射以及更严格的波纹、砂痕、麻点和基材缺陷控制。镜面效果对前道整平、材料组织和清洁度的要求明显更高，不能只靠增加布轮时间获得。

压铸件出现气孔和麻点时，继续打磨能否解决？

轻微表面凸起和浅痕可以通过受控磨削改善，但深层气孔、疏松和夹杂不能依靠持续打磨根治。继续去料可能暴露更多孔洞、造成局部凹陷并破坏轮廓。应先判定缺陷深度和A级面余量，必要时从模流、排气、增压、熔汤和模温等压铸环节改善。

阳极、喷涂和电镀之前需要采用相同的抛光底面吗？

不需要。阳极会保留并可能放大基材纹理，通常更重视底面均匀和材料一致；喷涂具有一定遮盖能力，但不能填平明显凹坑或波纹；高光电镀和PVD对底面平整度、砂痕和清洁度更敏感。底面工艺必须根据最终表面体系、目标光泽和缺陷限度分别设计。
