铝合金压铸件如何实现高外观阳极：外观标准、制造课题与量产解决方案

直接结论

铝合金压铸件可以进行阳极氧化，但“能够阳极”和“能够稳定量产高外观阳极”是两个不同目标。

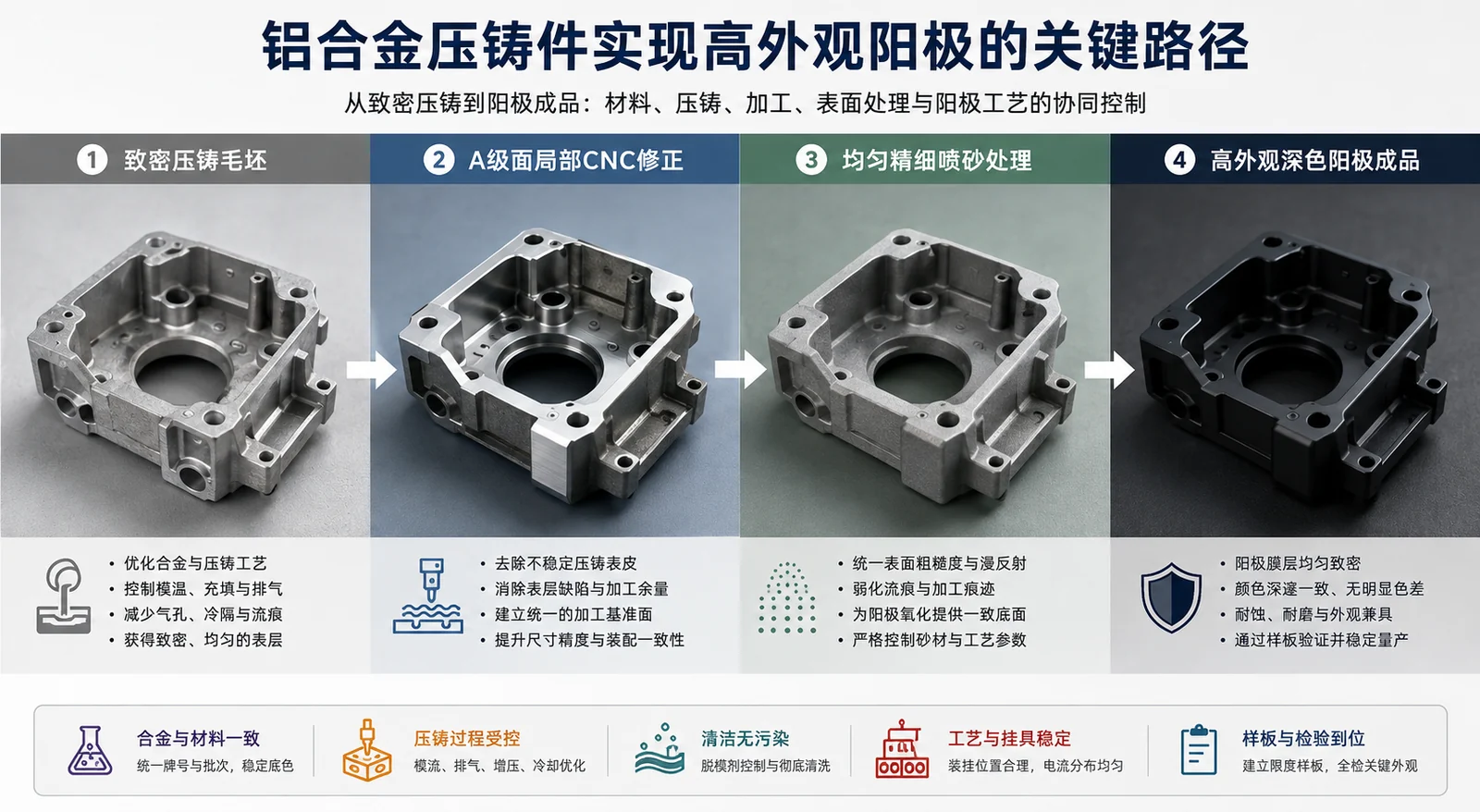

高外观阳极需要建立完整工程链：

外观等级与限度样板
→ 合金和材料批次
→ 模具流动与排气
→ 致密、清洁的压铸表层
→ CNC与喷砂底面统一
→ 前处理与阳极膜形成
→ 染色、装挂和封孔
→ 整件外观、尺寸和批量复验

关键不是在压铸完成后让阳极供应商不断调整颜色，而是把颜色、光泽、流痕、针孔、黑点、挂点和区域色差要求，提前转化为合金、模具、压铸、加工和表面处理的共同控制条件。

1. 什么是高外观阳极

“高外观阳极”不是统一的国际阳极工艺名称，也不是只要增加膜厚或染成深色就能达到的处理等级。

在制造项目中，它通常指：

零件在满足膜厚、耐蚀、耐磨、绝缘和尺寸要求的基础上，颜色、光泽、纹理、区域均匀性、外观缺陷限度以及批量重复性均达到批准实物样板和图纸要求。

高外观阳极通常需要同时满足：

• 颜色处于批准样板的允许范围；
• 同批零件之间没有不可接受的深浅差；
• 同一零件A级面没有明显云斑、色带或局部发黑；
• 喷砂颗粒感、拉丝方向或CNC纹理一致；
• 没有超出限度的气孔、针孔、黑点、冷隔和夹杂；
• 边角、孔口、深腔和转角的颜色变化受控；
• 挂点和接触痕避开A级面；
• 膜厚和表面处理后的关键尺寸合格；
• 单件样品效果能够在小批和量产中重复。

因此，高外观阳极本质上是一个跨工序质量等级。

2. 高外观阳极与普通功能阳极有什么不同

如果RFQ只写“黑色阳极”，供应商无法判断客户需要普通功能黑色，还是需要消费电子级的A级外观。

3. 高外观标准应该怎样定义

图纸和外观规范至少要定义：

• A级、B级和非外观面；
• 目标颜色和光泽；
• 喷砂、CNC纹理或其他底面；
• 允许偏浅和偏深范围；
• 允许的流痕、黑点、针孔和色云；
• 压铸原始面与CNC面的允许区域差；
• 分型线、顶针、溢流和挂点允许位置；
• 观察光源、距离、角度和时间；
• 颜色按文字、色卡还是实物样板判定；
• 表面处理前后关键尺寸；
• 是否允许退膜返工。

更有效的判定体系通常不是只有一个标准样板，而是：

目标样板
+
允许偏浅样板
+
允许偏深样板
+
可接受缺陷限度样板
+
不可接受缺陷样板

4. 压铸件实现高外观阳极的核心课题

压铸件的困难并不是“不能形成氧化膜”，而是用于高流动、高效率成型的材料体系和凝固方式，往往不利于获得像变形铝材那样透明、均匀、可预测的阳极外观。

主要课题包括：

1. 合金元素影响氧化膜本色；
2. 压铸表层与内部组织不同；
3. 模流、冷隔和汇流线阳极后显现；
4. 气孔和夹杂在前处理后暴露；
5. 脱模剂和污染造成局部反应差；
6. 压铸原始面与CNC面产生双色；
7. 浅色、本色和灰色容错低；
8. 单件试样与整架量产条件不同。

下面逐项说明。

5. 课题一：压铸合金怎样影响氧化膜

阳极氧化形成的是与铝基体结合的氧化膜，而不是覆盖在表面的油漆。

压铸合金中的硅、铁、铜及其他元素不会都以相同方式形成透明均匀的氧化铝。尤其是常见高流动性铝硅压铸合金，适合充填复杂薄壁结构，但高硅区域可能不按铝基体相同方式阳极化，从而出现：

• 灰色或黑灰底色；
• 色调发暗；
• 局部斑驳；
• 染色深浅不一致；
• 表面残留粉状物；
• 与CNC加工面不同的颜色。

因此，合金选择是高外观阳极的第一道门槛。

6. 课题二：压铸表层组织为什么不均匀

压铸件在高速充填和快速凝固过程中，表面与内部的：

• 冷却速度；
• 晶粒状态；
• 合金元素分布；
• 气体含量；
• 表层致密度；
• 氧化夹杂数量；

可能不同。

在未处理状态下，零件外观看起来可能基本均匀；经过脱脂、蚀刻、喷砂和阳极后，微观组织差异会转化为可见的：

• 云斑；
• 深浅差；
• 局部发黑；
• 光泽不一致；
• 区域性灰色。

7. 课题三：模流痕迹为什么会被阳极放大

高压压铸中的金属液会分流、汇合、冷却并重新接触。若模流和排气设计不理想，A级面可能形成：

• 流痕；
• 冷隔；
• 汇流线；
• 氧化膜夹杂；
• 局部填充不足；
• 温度差造成的表层状态差异。

这些缺陷在压铸本色下可能并不显眼，但喷砂和阳极会统一大面反光，同时让异常区域的组织差异更加突出。

8. 课题四：气孔为什么在处理后暴露

压铸件可能存在：

• 卷气孔；
• 收缩孔；
• 表层下气孔；
• 夹杂周围微孔；
• 局部疏松。

喷砂、蚀刻和阳极前处理会去除部分表层，原本被致密表皮覆盖的孔洞可能显露为：

• 针孔；
• 黑点；
• 局部粗糙；
• 染料残留点；
• 封孔后的污点。

阳极膜不会填平较大的气孔，也不能把疏松组织变成致密外观面。

9. 课题五：脱模剂与污染如何造成花斑

脱模剂用于帮助脱模和控制模具热状态，但如果：

• 浓度不稳定；
• 喷量过大；
• 局部堆积；
• 喷涂位置不一致；
• 模温不足导致残留；
• 后续清洗不充分；

就可能造成表面清洁和化学反应不一致。

这类差异可能表现为：

• 拒水；
• 局部蚀刻不足；
• 膜层不均；
• 花斑；
• 发亮或发暗区域；
• 染色异常。

一旦污染已经影响表层组织，后续加强清洗也不一定能够完全恢复。

10. 课题六：压铸面与CNC面为什么容易双色

同一零件可能同时包含：

• 压铸原始面；
• CNC铣削面；
• 车削面；
• 局部手工修磨面；
• 喷砂面。

CNC会去除压铸表皮，暴露不同深度的材料组织，并建立新的刀纹和反光状态。因此阳极后，压铸面与加工面可能在：

• 色相；
• 明暗；
• 光泽；
• 喷砂颗粒感；
• 染色速度；

方面出现明显区域差异。

局部补加工不能自动让两种底面同色。

11. 课题七：为什么浅色、本色和灰色风险更高

黑色或深色染料能够降低部分底色差异，但无法消除：

• 组织不均；
• 黑点；
• 针孔；
• 流痕；
• 压铸面和CNC面的光泽差；
• 封孔不均。

浅灰、本色、香槟色和其他浅色对材料底色、膜层本色和装挂时差更敏感，因此需要更严格的：

• 合金选择；
• 材料批次；
• 表层状态；
• 底面统一；
• 试样验证；
• 同批处理。

12. 课题八：为什么单件样品不代表量产

单件或少量试样与整架量产相比，会在以下方面不同：

• 总电流负载；
• 零件位置；
• 接触状态；
• 溶液流动；
• 槽液温度恢复；
• 进出染色槽的时间差；
• 同架零件的有效处理条件。

所以一件漂亮的样品只能证明“该条件下可能做到”，不能证明“能够稳定量产”。

13. 解决方案一：开模前定义外观等级

高外观阳极应在产品设计和模具设计阶段确定，而不是压铸量产后追加。

开模前需要确认：

1. 哪些面属于A级面；
2. 颜色、光泽和纹理目标；
3. 是否允许自然色差；
4. 是否接受压铸面与CNC面分区；
5. 黑点、针孔和流痕限度；
6. 挂点、顶针和分型线位置；
7. 是否允许覆盖型工艺作为备选；
8. 是否需要合金试片和整件验证。

这一步决定后续材料、模流、加工余量和表面处理路线。

14. 解决方案二：选择适合目标外观的合金

选择压铸合金时不能只比较：

• 流动性；
• 强度；
• 成本；
• 脱模性；
• 加工性。

还要评估：

• 氧化膜本色；
• 硅和铁对阳极的影响；
• 染色响应；
• 表面均匀性；
• 耐腐蚀性；
• 材料供应稳定性；
• 是否适合目标颜色。

一般而言，硅和铁相对较低、且更有利于形成均匀氧化膜的某些铸造合金，通常比高硅铝压铸合金更容易获得良好阳极外观。但材料选择仍需同时验证压铸性和机械性能。

推荐路线：

候选合金
→ 标准试片
→ 目标底面处理
→ 目标阳极颜色
→ 封孔后外观与性能
→ 压铸小样
→ 整件验证

15. 解决方案三：让模具设计服务于A级面

模具设计应避免把高风险区域放在A级面。

重点包括：

• 主要汇流线避开主可见面；
• 冷隔风险区域移出A级面；
• 浇口流向与外观面方向协调；
• 排气和溢流覆盖末端充填区域；
• 顶针、滑块、分型线避开主外观面；
• A级面附近保持稳定冷却；
• 易出现疏松的位置不要设置为精细装饰面；
• 为整个A级面CNC预留均匀余量。

好的外观首先来自正确的模流和凝固设计。

16. 解决方案四：获得致密、均匀、低污染的压铸表层

压铸过程应建立稳定窗口：

铝液和回炉料管理
→ 熔汤清洁与温度
→ 模具温度
→ 慢速与高速充填
→ 真空或排气
→ 增压
→ 冷却
→ 脱模剂
→ 穴位和批次追溯

关注点包括：

• 减少卷气和氧化夹杂；
• 稳定A级面模温；
• 避免局部冷料和冷隔；
• 保持增压有效；
• 控制脱模剂浓度和喷量；
• 区分不同模穴的外观趋势；
• 在喷砂前拦截明显流痕、疏松和拉伤。

目标不是零件“能够成型”，而是形成适合后续处理的稳定表层。

17. 解决方案五：用CNC建立可控A级面

局部或整体CNC可以：

• 去除不稳定的压铸表皮；
• 建立统一刀纹；
• 为喷砂提供一致底面；
• 修正关键装配尺寸；
• 将颜色边界放在设计分区；
• 去除局部顶针、分型或装饰区域余量。

可以比较三种路线：

高外观要求越高，整个A级面底面越需要统一。

18. 解决方案六：统一压铸面与CNC面的视觉边界

当两种底面难以完全同色时，可以：

1. 将边界放在转角或装饰线；
2. 对整个可见面统一喷砂；
3. 对整个A级面统一CNC；
4. 使用深色降低底色差；
5. 允许区域差并写入限度样板；
6. 用装饰件遮挡边界；
7. 改用覆盖型工艺。

不应依赖操作员通过局部染色时间把所有区域“调成完全一样”。

19. 解决方案七：建立受控喷砂底面

喷砂能够统一漫反射，弱化轻微刀纹和小范围明暗差，但不能消除材料组织差异和深层缺陷。

量产应固定：

• 砂材类型；
• 粒度；
• 压力；
• 枪距；
• 喷射角度；
• 时间；
• 工件旋转方式；
• A级面处理顺序；
• 砂材寿命；
• 喷砂后清洁。

喷砂前仍需剔除：

• 深冷隔；
• 严重流痕；
• 氧化夹杂；
• 气孔群；
• 模具拉伤；
• 局部塌陷。

20. 解决方案八：选择适合压铸材料的前处理

前处理需要在清洁、均匀和基材损失之间平衡。

重点控制：

• 脱脂能力；
• 清洗彻底性；
• 蚀刻或梨地强度；
• 中和；
• 处理时间；
• 基材去除量；
• 压铸面与CNC面的反应差；
• 孔洞和深腔的残液。

过度蚀刻并不是修复压铸缺陷的方法。它可能：

• 暴露更多气孔；
• 扩大针孔；
• 改变尺寸；
• 使边角变钝；
• 加剧两种底面的差异。

21. 解决方案九：建立匹配的阳极、染色和封孔窗口

阳极供应商应通过试片和整件验证确定：

• 阳极液状态；
• 温度；
• 电流密度；
• 处理时间；
• 膜厚；
• 染料体系；
• 染料浓度；
• 染色时间；
• 挂具位置；
• 每架数量；
• 封孔条件；
• 最终干燥和判定状态。

深色可以提高外观容错，但不能替代压铸缺陷控制。

颜色必须在：

阳极
→ 染色
→ 水洗
→ 封孔
→ 干燥
→ 规定时间放置

之后进行最终判定。

22. 解决方案十：用量产条件验证

推荐验证链：

候选合金试片
→ 压铸小样
→ 压铸面、CNC面和喷砂面组合样
→ 目标颜色筛选
→ 整件样品
→ 模拟量产挂具和负载
→ 小批整架处理
→ 外观、膜厚和尺寸复检
→ 建立限度样板
→ 固定工艺窗口

样件阶段应有意覆盖：

• 不同模穴；
• 不同位置；
• 不同材料批次；
• 压铸原始面；
• CNC加工面；
• 喷砂面；
• 浅色和深色方案；
• 封孔后最终状态。

23. 解决方案十一：建立跨工序追溯

量产记录至少包括：

• 合金牌号；
• 铝液批次；
• 回炉料管理状态；
• 模穴编号；
• 模温；
• 充填和增压参数；
• 真空或排气状态；
• 脱模剂浓度和喷量；
• 外观缺陷记录；
• CNC刀具和刀路；
• 喷砂参数；
• 阳极批次；
• 膜厚；
• 挂具编号和位置；
• 染色与封孔；
• 最终外观判定；
• 退膜与返工历史。

只有建立追溯，色差或黑点出现时才能找到真正原因。

24. 什么情况下应改用喷涂或电泳

以下项目应尽早评估覆盖型工艺：

• 大面积要求完全均匀的浅色或亮色；
• 材料为普通高硅压铸合金且不能替换；
• 压铸面与CNC面不允许有区域差；
• 模具已存在明显流痕或表层不均；
• 需要较强遮盖能力；
• 颜色比金属本体感更重要；
• 多次样件仍无法稳定复制限度样板。

喷涂或电泳并不是“阳极失败后的补救”，而是根据外观目标选择更合适的表面体系。

25. 常见失效与改善方向

26. RFQ阶段需要提供什么

报价前必须确认：

1. “高外观”的具体判定标准；
2. 合金是否已经锁定；
3. A级面能否整体CNC；
4. 是否接受压铸面与加工面分区；
5. 浅色是否必须使用阳极；
6. 是否允许喷涂或电泳备选；
7. 小批量验证是否需要模拟量产挂具；
8. 退膜返工次数和尺寸余量。

常见问题

什么是铝合金压铸件的高外观阳极？

高外观阳极是指零件在满足膜厚、耐蚀、耐磨、绝缘和尺寸要求的同时，颜色、光泽、纹理、局部均匀性、缺陷限度和批量一致性也达到批准样板要求。它不是单独的工艺名称，而是材料、压铸、加工、前处理和阳极共同形成的质量等级。

常用铝硅压铸件能否做到均匀的黑色高外观阳极？

可以进行阳极处理，但能否达到高外观等级取决于合金含硅量、表层组织、流痕、气孔、污染、加工底面和允许色差。深色能够降低部分底色差异，却不能消除组织不均、黑点、针孔或压铸面与CNC面的区域差，因此必须通过整件样品和小批量验证确认。

压铸原始面和CNC加工面怎样减少阳极后的双色差？

可将整个A级面统一CNC或统一喷砂，把压铸面与加工面的边界放在转角或装饰分区，并使用同一批材料和同一处理批次。只在可见面局部补加工，通常不能保证两种底面自然同色，允许差异应通过实物限度样板确认。

什么情况下应放弃阳极并改用喷涂或电泳？

当项目要求大面积完全均匀的浅色或亮色、压铸缺陷需要较强遮盖、不允许压铸面与CNC面存在区域差，或者现有合金和模具状态无法稳定复制批准样板时，覆盖型喷涂或电泳通常更稳妥。切换判断应在开模或小批验证阶段完成。
