アルミダイカストで高外観アルマイトを実現する方法：外観基準、製造課題、量産対策

直接回答

アルミダイカストはアルマイト処理できます。しかし「処理できる」と「高外観を安定量産できる」は別の要求です。

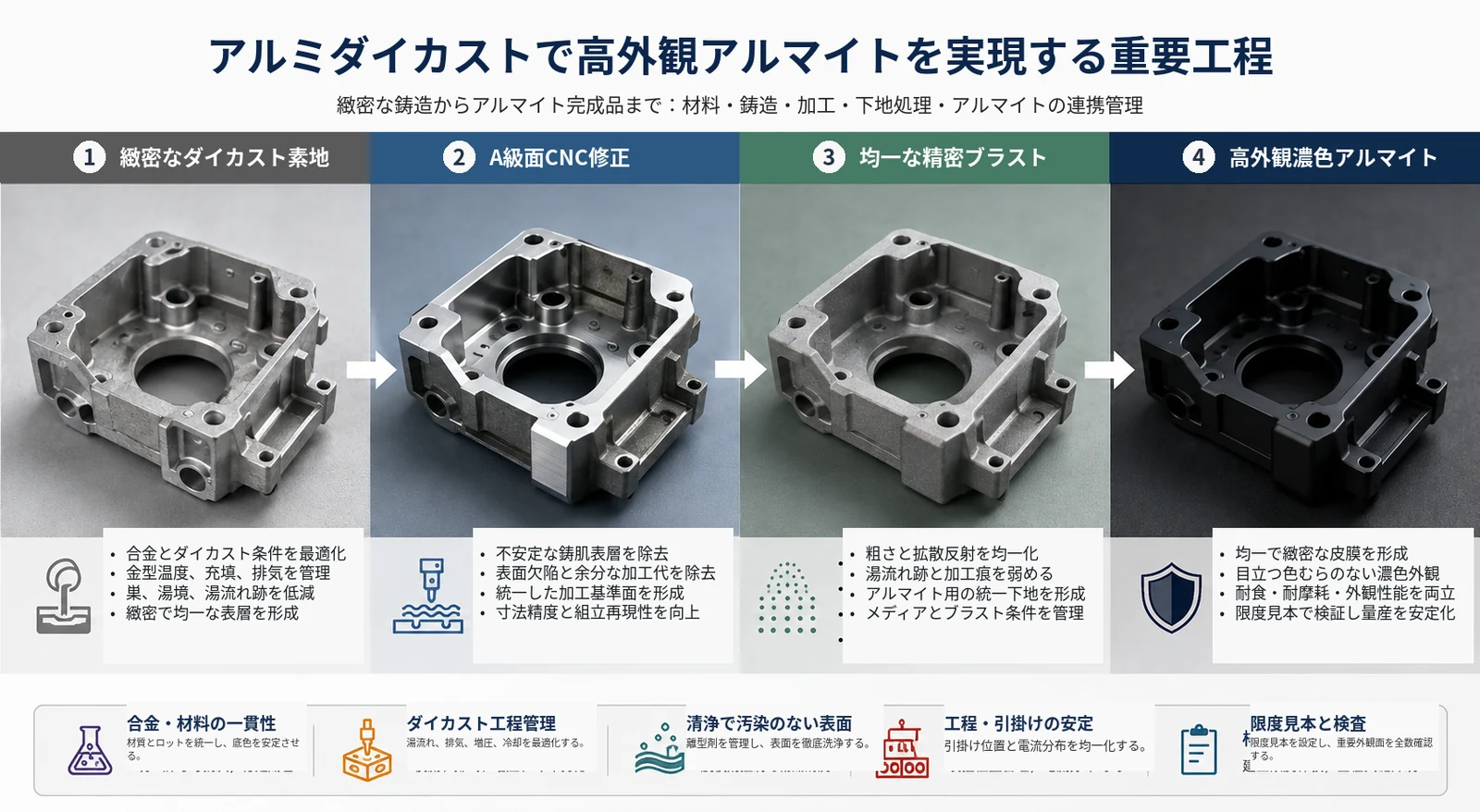

高外観を実現する工程チェーンは次です。

外観レベルと限度見本
→ 合金と材料ロット
→ 金型内の湯流れと排気
→ 緻密で清浄な鋳造表層
→ CNCとブラスト下地の統一
→ 前処理とアルマイト皮膜形成
→ 染色、引掛け、封孔
→ 実部品外観、寸法、量産再現性の検証

重要なのは、鋳造後にアルマイト業者へ色調整を繰り返させることではありません。色、光沢、湯流れ跡、ピンホール、黒点、引掛け跡、区域色差を、合金、金型、ダイカスト、加工、表面処理の連携条件へ変換することです。

1. 高外観アルマイトとは何か

「高外観アルマイト」は統一された国際工法名称ではありません。皮膜を厚くする、濃色に染めるだけで達成できるものでもありません。

製造案件では一般に：

皮膜厚さ、耐食性、耐摩耗性、絶縁性、寸法を満たしたうえで、色、光沢、テクスチャ、区域均一性、外観欠陥限度、量産再現性も承認実物見本と図面の要求を満たすこと。

を意味します。

通常の要求：

• 色が承認見本の範囲内；
• 同一ロットで許容外の濃淡差がない；
• A級面に明確な色むら、帯、局部黒化がない；
• ブラスト粒感、ヘアライン方向、CNC模様が均一；
• 許容限度を超える巣、ピンホール、黒点、湯境、介在物がない；
• エッジ、穴、深部、遷移部の外観が管理されている；
• 引掛け・接触跡が可視A級面外にある；
• 皮膜厚さと処理後重要寸法が合格；
• 試作、小ロット、量産で再現できる。

したがって、高外観アルマイトは工程横断型の品質レベルです。

2. 機能アルマイトとの違い

RFQに「黒色アルマイト」とだけ書いても、一般機能黒色か、A級高外観黒色かは判別できません。

3. 外観基準をどう定義するか

図面と外観仕様で定義すべき項目：

• A級、B級、非外観面；
• 目標色と光沢；
• ブラスト、CNC模様、その他の下地；
• 許容する淡色・濃色限度；
• 湯流れ跡、黒点、ピンホール、色むら限度；
• 鋳肌とCNC面の許容区域差；
• パーティングライン、押出しピン、オーバーフロー、引掛け位置；
• 光源、距離、角度、観察時間；
• 文字、色票、実物見本のどれで判定するか；
• 表面処理前後の重要寸法；
• 皮膜剥離と再加工可否。

有効な体系：

目標見本
+
許容淡色限度
+
許容濃色限度
+
許容欠陥限度見本
+
不許可欠陥見本

4. ダイカストの高外観アルマイトにおける主要課題

問題は皮膜が形成できないことではありません。複雑薄肉を高効率で成形するための合金と凝固状態が、展伸材のような透明、均一、予測可能な外観に不利な場合が多いことです。

主要課題：

1. 合金元素が皮膜の自然色を変える；
2. 鋳造表層と内部組織が異なる；
3. 湯流れ、湯境、合流線が見える；
4. 巣と介在物が前処理で露出する；
5. 離型剤と汚染で局部反応が変わる；
6. 鋳肌とCNC面が二色になる；
7. 淡色、本色、グレーは許容度が低い；
8. 単品試作と量産ラックの条件が異なる。

5. 課題一：合金が皮膜へ与える影響

アルマイト皮膜はアルミ基材と一体化した酸化膜であり、表面に載る塗料ではありません。

鋳造合金中のシリコン、鉄、銅などは、アルミ母相と同じように透明で均一な酸化アルミニウム皮膜を形成するわけではありません。一般的な高流動Al-Si系合金は複雑薄肉成形に有利ですが、シリコンの多い区域により：

• グレー・濃灰色の底色；
• 暗い外観；
• まだら；
• 染色応答差；
• 暗色残留物；
• CNC区域との色差。

が生じる場合があります。

合金選定が最初の能力ゲートです。

6. 課題二：鋳造表層の不均一

高速充填と急速凝固で、表面と内部は：

• 冷却速度；
• 結晶組織；
• 添加元素分布；
• 巻込みガス；
• 表層密度；
• 酸化介在物。

が異なる場合があります。

未処理では均一に見えても、脱脂、エッチング、ブラスト、アルマイトにより：

• 色むら；
• 濃淡差；
• 局部黒化；
• 光沢差；
• 灰色区域。

が現れます。

7. 課題三：湯流れ模様が強調される

金属液は金型内で分岐、合流、冷却、再接触します。湯流れと排気が適切でなければA級面に：

• 湯流れ跡；
• 湯境；
• 合流線；
• 酸化膜介在；
• 局部充填不足；
• 熱不均衡による表層差。

が発生します。

未処理では目立たなくても、ブラストとアルマイト後に組織差が見えやすくなります。

8. 課題四：表面処理で巣が露出する

ダイカストには：

• ガス巣；
• 引け巣；
• 表層下巣；
• 介在物周囲の微小孔；
• 局部疎部。

が存在する場合があります。

ブラストやエッチングで表層を除去すると：

• ピンホール；
• 黒点；
• 局部粗さ；
• 染料残留；
• 封孔後の汚れ。

として現れます。

アルマイト皮膜は大きな孔を埋めません。

9. 課題五：離型剤と汚染

離型剤の：

• 希釈；
• 噴霧量；
• 局部蓄積；
• 噴霧位置；
• 金型温度；
• 後洗浄。

の差により表面反応が変わります。

結果：

• 水切れ；
• 局部エッチング不足；
• 皮膜むら；
• まだら；
• 明暗区域；
• 染色異常。

表層が変質した後では、強洗浄だけで完全回復できない場合があります。

10. 課題六：鋳肌とCNC面の二色

一部品に：

• 鋳肌；
• CNCフライス面；
• 旋削面；
• 手修正面；
• ブラスト面。

が混在します。

加工で鋳造表皮が除去され、異なる深さの組織と新しい反射模様が現れるため、アルマイト後に：

• 色相；
• 明暗；
• 光沢；
• ブラスト粒感；
• 染色応答。

が異なる場合があります。

局部CNCだけで自然同色になるとは限りません。

11. 課題七：淡色、本色、グレーの低い許容度

黒や濃色は一部の底色差を弱めますが：

• 組織むら；
• 黒点；
• ピンホール；
• 湯流れ跡；
• 鋳肌とCNC面の光沢差；
• 封孔差。

は消せません。

淡いグレー、本色、シャンパンなどは素地、皮膜自然色、引掛け時差の影響を強く受けるため、合金、ロット、表層、下地、試作、処理ロットを厳格に管理します。

12. 課題八：一個の良品は量産能力を証明しない

単品と量産ラックでは：

• 電気負荷；
• 部品位置；
• 接触状態；
• 液流；
• 液温回復；
• 染色槽への出入り時差；
• 有効処理条件。

が異なります。

一個の良品は可能性を示すだけで、安定量産を証明しません。

13. 対策一：金型着手前に外観レベルを定義

確認項目：

1. A級面；
2. 色、光沢、テクスチャ；
3. 自然色差許容；
4. 鋳肌とCNC面の分区可否；
5. 黒点、ピンホール、湯流れ跡限度；
6. 引掛け、押出しピン、パーティングライン位置；
7. 被覆型仕上げの代替可否；
8. 合金試片と実部品検証要否。

これが材料、湯流れ、加工代、仕上げルートを決めます。

14. 対策二：目標外観に適した合金を選ぶ

流動性、強度、コスト、離型性、加工性に加え：

• 皮膜自然色；
• シリコンと鉄の影響；
• 染色応答；
• 表面均一性；
• 耐食性；
• 調達安定性；
• 目標色との適合。

を評価します。

一般に、シリコンと鉄が比較的少なく、均一皮膜に有利な一部鋳造合金は、高シリコン合金より良好なアルマイト外観を得やすい傾向があります。ただしダイカスト性と機械特性も検証します。

候補合金
→ 標準試片
→ 予定下地
→ 予定色
→ 封孔後の外観・性能
→ 鋳造小品
→ 実部品検証

15. 対策三：A級面を中心に金型設計

• 主要合流線を可視面から外す；
• 湯境リスクをA級面外へ移す；
• ゲート流向と外観方向を合わせる；
• 最終充填部に排気とオーバーフロー；
• 押出しピン、スライド、パーティングラインを主外観面外へ；
• A級面近傍の冷却を安定；
• 疎部を重要装飾面にしない；
• 全面CNC用に均一加工代を確保。

高外観は湯流れと凝固設計から始まります。

16. 対策四：緻密、均一、清浄な表層を作る

合金溶湯と戻り材管理
→ 溶湯清浄度と温度
→ 金型温度
→ 低速・高速射出
→ 真空または排気
→ 増圧
→ 冷却
→ 離型剤
→ キャビティとロット追跡

重点：

• 巻込みガスと酸化介在物低減；
• A級面金型温度安定；
• 冷湯と湯境防止；
• 有効増圧；
• 離型剤の濃度・噴霧量管理；
• キャビティ別外観傾向；
• ブラスト前の重度欠陥除外。

17. 対策五：CNCで管理可能なA級面を作る

CNCにより：

• 不安定な鋳造表皮除去；
• 均一な加工模様；
• ブラスト用下地統一；
• 重要組立寸法修正；
• 意匠境界の形成；
• 押出しピン、パーティングライン、装飾余肉除去。

18. 対策六：鋳肌とCNC面の境界を管理

1. コーナーや意匠線に境界を配置；
2. 可視面全体をブラスト；
3. A級面全体をCNC；
4. 濃色で底色差を弱める；
5. 区域差を限度見本で承認；
6. 装飾部品で境界を隠す；
7. 被覆型仕上げへ変更。

局部的な染色時間調整だけに依存しません。

19. 対策七：管理されたブラスト下地

管理項目：

• メディア；
• 粒度；
• 圧力；
• 距離；
• 角度；
• 時間；
• 回転方法；
• A級面の順序；
• メディア寿命；
• 後洗浄。

ブラスト前に除外：

• 深い湯境；
• 重度湯流れ跡；
• 酸化介在；
• 巣群；
• 金型傷；
• 局部陥没。

20. 対策八：鋳造材に適した前処理

• 脱脂；
• 完全水洗；
• エッチング・梨地強度；
• スマット除去・中和；
• 処理時間；
• 素地除去量；
• 鋳肌とCNC面の反応差；
• 巣と深部の残液。

強いエッチングで鋳造欠陥を消すことはできず、巣露出、ピンホール拡大、寸法変化、エッジ鈍化を招く場合があります。

21. 対策九：アルマイト、染色、封孔窓

実部品で確認：

• アルマイト液状態；
• 温度；
• 電流密度；
• 時間；
• 皮膜厚さ；
• 染料系；
• 染料濃度；
• 染色時間；
• ラック位置；
• 1ラック数量；
• 封孔；
• 乾燥・判定状態。

最終判定：

アルマイト
→ 染色
→ 水洗
→ 封孔
→ 乾燥
→ 規定放置

22. 対策十：量産条件で検証

候補合金試片
→ 鋳造小品
→ 鋳肌・CNC・ブラスト組合せ試片
→ 色選定
→ 実部品
→ 量産ラック・負荷模擬
→ 小ロット満載処理
→ 外観・皮膜・寸法再検査
→ 限度見本
→ 工程窓固定

検証には異なるキャビティ、ラック位置、材料ロット、下地、色、封孔後状態を含めます。

23. 対策十一：工程横断トレーサビリティ

記録：

• 合金記号；
• 溶湯ロット；
• 戻り材管理；
• キャビティ；
• 金型温度；
• 射出・増圧；
• 真空・排気；
• 離型剤；
• 鋳造外観；
• CNC工具・経路；
• ブラスト条件；
• アルマイトロット；
• 皮膜厚さ；
• ラック番号・位置；
• 染色・封孔；
• 最終判定；
• 剥離・再加工履歴。

24. 塗装・電着塗装へ変更すべき場合

• 大面積で完全均一な淡色・明色；
• 一般高シリコン合金を変更できない；
• 鋳肌とCNC面の区域差を許容できない；
• 金型に継続的な湯流れ跡・表層むら；
• 強い隠蔽性が必要；
• 金属感より色が重要；
• 試作を繰り返しても限度見本を再現できない。

塗装や電着塗装は失敗後の補修ではなく、別の外観目標に適した仕上げです。

25. よくある不具合と改善

26. RFQに必要な情報

見積前確認：

1. 高外観の具体的判定；
2. 合金固定状況；
3. A級面全面CNC可否；
4. 鋳肌とCNC面の区域差許容；
5. 淡色でアルマイト必須か；
6. 塗装・電着塗装の代替可否；
7. 小ロットで量産ラックを模擬するか；
8. 剥離回数と寸法余裕。

よくある質問

アルミダイカストの高外観アルマイトとは何ですか？

皮膜厚さ、耐食性、耐摩耗性、絶縁性、寸法を満たしながら、色、光沢、テクスチャ、局部均一性、表面欠陥限度、量産再現性も承認見本の範囲に入る品質レベルです。単独工法ではなく、材料、ダイカスト、加工、前処理、アルマイトの連携で作られます。

一般的なAl-Si系ダイカストで均一な黒色高外観アルマイトは可能ですか？

アルマイト処理自体は可能ですが、外観能力はシリコン量、表層組織、湯流れ跡、巣、汚染、下地、許容色差によって決まります。濃色は一部の底色差を弱めますが、組織むら、黒点、ピンホール、鋳肌とCNC面の区域差を消すことはできないため、実部品と小ロットでの検証が必要です。

鋳肌とCNC加工面のアルマイト後の色差をどう減らしますか？

A級面全体をCNCまたはブラストで統一し、境界をコーナーや意図した意匠線に配置し、隣接部品の材料ロットと表面処理ロットをそろえます。可視鋳肌の一部だけを加工しても自然な同色は保証できないため、区域差は実物限度見本で確認します。

どのような場合にアルマイトではなく塗装や電着塗装を選ぶべきですか？

大面積で完全に均一な淡色や明色が必要、鋳造欠陥を強く隠す必要がある、鋳肌とCNC面の区域差を許容できない、または選定合金と金型で承認見本を安定再現できない場合は、被覆型の塗装や電着塗装がより安定します。金型着手時または小ロット検証時に判断します。
