直接结论
阳极氧化不是在CNC零件表面简单增加一层固定厚度的材料。最终尺寸至少受到三部分影响：
CNC加工后的基材尺寸
− 前处理造成的基材溶解
+ 阳极膜向外生长的尺寸增量
= 阳极完成后的最终尺寸阳极膜会在铝基体内部形成，同时向外生长，因此不能像普通电镀那样，把全部膜厚直接加到外径或从孔径中扣除。公开工艺资料通常以“约一半向内、约一半向外”作为便于初步估算的说明，但实际比例、前处理去除量、膜厚波动和不同区域的成膜状态需要由具体材料、工艺和供应商试验确认。
对于严格公差，真正可执行的路线只有三种：
- CNC时预先补偿膜层和前处理变化；
- 对功能区域进行遮蔽，避免或减少成膜；
- 先阳极，再对关键区域进行最终精加工。
遮蔽并不等于绝对零膜层，液体渗入、边界不稳定和工装差异仍可能产生局部膜层。对于极严配合，氧化后精加工通常更容易建立最终尺寸，但会牺牲局部阳极膜的连续性。

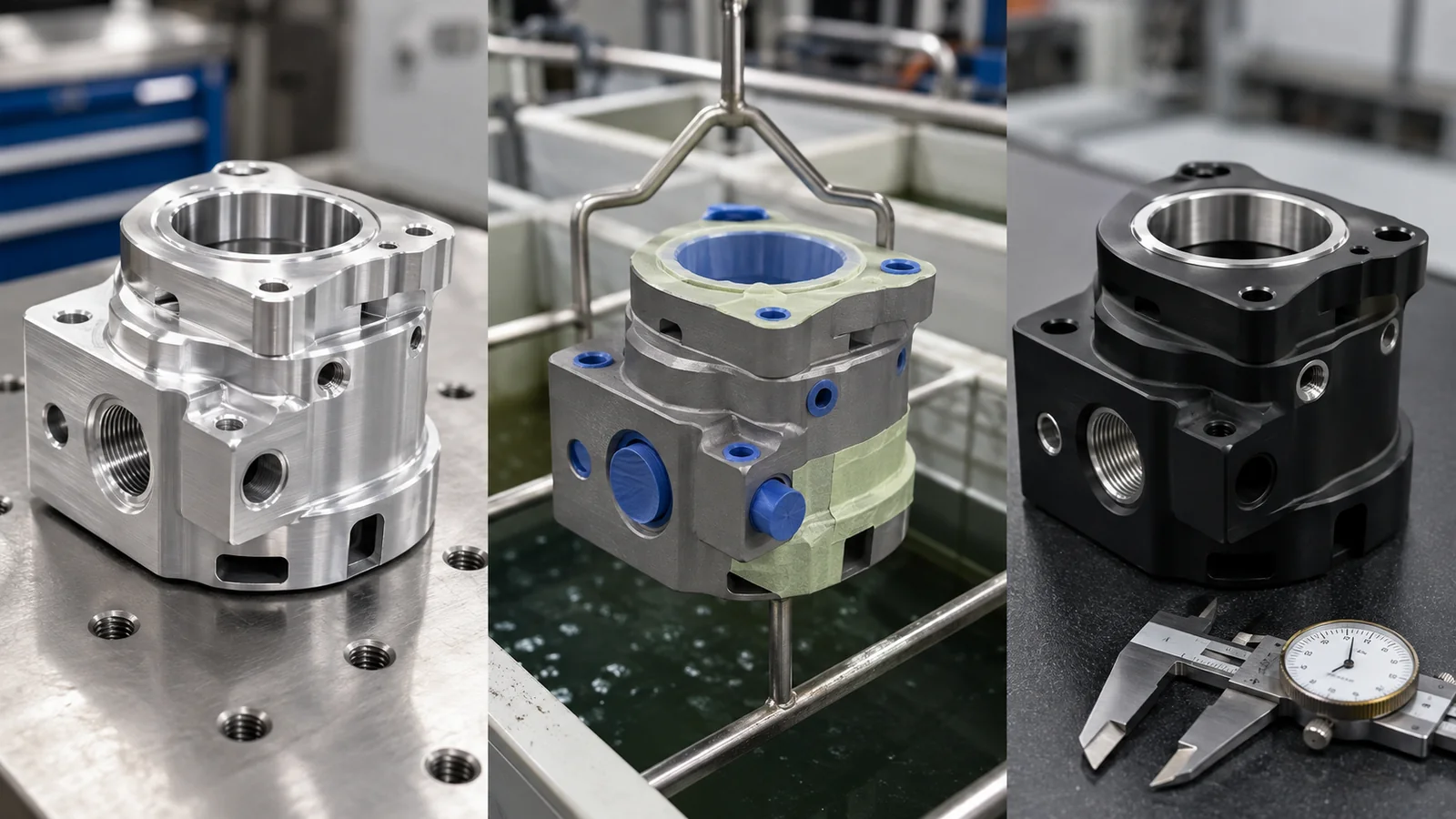

阳极氧化前应先识别内孔、螺纹、定位面和密封面，再选择加工补偿、局部遮蔽或氧化后精加工。
1. 为什么阳极氧化后的尺寸不能直接用膜厚计算
普通电镀的直观理解是：镀层堆积在基材表面，单边膜厚基本等于单边尺寸增量。
阳极氧化不同。氧化膜来源于铝基体本身，形成过程中：
- 一部分膜层进入原有基体区域；
- 一部分膜层向原表面外侧生长；
- 前处理可能先溶解部分铝材；
- 不同区域的电流密度、流动、几何和挂具状态可能不同；
- 封闭处理会改变膜层状态，但不应被当作简单机械尺寸补偿。
因此，外径、内孔、槽宽和壁厚必须分别判断。
| 特征 | 阳极后的主要趋势 | 说明 |
|---|---|---|
| 外径和外轮廓 | 可能增大 | 取决于外向生长与前处理去除的净结果 |
| 内孔 | 可能变小 | 两侧向孔内生长，但前处理也可能扩大孔径 |
| 槽宽 | 可能变窄 | 两个侧壁同时向槽内生长 |
| 壁厚 | 净变化通常较小但不能忽略 | 两侧前处理和成膜共同作用 |
| 螺纹 | 中径、牙侧和装配手感变化 | 小规格和细牙更敏感 |
| 粗糙度 | 可能改变 | 前处理、膜层和封闭共同影响 |
2. 前处理为什么必须纳入尺寸链
阳极前通常包含清洗、脱脂、蚀刻、除灰、化学梨地或其他前处理。只计算阳极膜而忽略前处理，是严格配合失效的常见原因。
公开工艺案例说明，蚀刻会溶解铝基材，化学梨地也可能继续造成尺寸减小。案例中的具体去除量属于该供应商的工艺设定，不能直接复制到其他生产线，但它说明了一个关键原则：
最终尺寸变化是“基材先被去除，再形成膜层”的净结果，而不是只看名义膜厚。
需要在RFQ和试样阶段确认：
- 是否有碱蚀；
- 是否做化学梨地；
- 是否喷砂或机械拉丝；
- 前处理目标是外观还是尺寸；
- 基材去除量如何验证；
- 重工或二次退膜是否允许；
- 同一批次与不同批次的去除量如何控制。
3. 约一半向外生长只能用于初步估算
公开工程资料常用约1:1的“向内形成与向外生长”比例解释阳极膜。以名义膜厚30 μm为例，初步估算时可认为单边向外增量约15 μm，因此：
- 外径可能增加约30 μm；
- 内孔可能减小约30 μm；
- 两侧成膜的槽宽可能减小约30 μm。
这只是便于理解的初步模型。三类因素会使实际结果偏离：
- 膜厚存在允许范围而不是单一值；
- 前处理先改变了基材尺寸；
- 复杂孔槽、深腔、尖角和挂点附近的成膜可能不均匀。
所以图纸不能只写“阳极30 μm”后让加工方自行猜测加工目标。应同时定义最终尺寸、公差、膜厚范围和允许的工艺路线。
4. 一个公开配合计算案例说明了什么
公开案例以最终内孔Ø50 H8、硬质阳极30±5 μm为例，并采用约一半向外生长的估算。为了让氧化后的内孔仍落入最终公差，阳极前内孔不能只加工到成品公差中心，而需要根据膜厚上下限反推更大的加工目标范围。
该案例反推得到的阳极前内孔区间约为：
Ø50.035 mm ～ Ø50.064 mm它说明两个重要问题：
- 成品公差为0.039 mm，不代表CNC仍可使用0.039 mm的加工窗口；
- 加入膜厚波动后，阳极前可用的加工窗口反而缩小，需要更严格的加工控制。
这个数值只适用于案例中的孔径、公差、膜厚和估算方法，不能作为其他零件的通用加工值。实际项目应使用自己的成品公差、膜厚范围和供应商过程数据重新计算。
5. 三种尺寸保证路线怎么选
公开工艺资料将严格尺寸控制归纳为三种基本方法：预补偿加工、遮蔽、阳极后精加工。
| 路线 | 适用情况 | 优点 | 主要风险 |
|---|---|---|---|
| CNC预补偿 | 膜厚稳定、特征较开放、可接受成膜 | 表面连续、无需增加后工序 | 需要准确过程数据，公差窗口可能被压缩 |
| 局部遮蔽 | 导电、密封、螺纹或严配合区域 | 保留基材状态，降低膜层影响 | 工装、人工、边界、泄漏和局部残膜 |
| 阳极后精加工 | 极严尺寸、关键密封或高精度定位 | 最终尺寸最直接 | 局部失去膜层，增加装夹、清洁和防护要求 |
三种路线也可以组合。例如：
大部分表面阳极
+
螺纹使用硅胶塞遮蔽
+
轴承孔阳极后精镗
+
导电面专用遮蔽6. 遮蔽有哪些方式
参考资料中介绍了两类常见遮蔽方式。
硅胶塞、套或专用硅胶工装
更适合：
- 通孔；
- 螺纹孔；
- 销孔；
- 局部密封槽；
- 规则形状的配合区域。
通用孔可以使用标准硅胶塞。平面、异形槽和复杂轮廓往往需要专用工装，单件或多品种时成本会明显增加。
遮蔽涂料
更适合：
- 曲面；
- 异形区域；
- 无法使用通用塞子的单件；
- 设计仍在变化的试样。
它的自由度高，但依赖手工作业，边界一致性、人工时间和清除残留需要重点管理。
遮蔽图纸应明确：
- 遮蔽范围；
- 边界允许偏差；
- 允许的膜层侵入；
- 去除遮蔽物后的清洁要求；
- 外观面是否允许遮蔽痕；
- 是否需要专用工装和寿命管理。
7. 为什么遮蔽也不能绝对保证尺寸
即使使用硅胶塞或专用遮蔽，仍可能出现：
- 电解液从边界渗入；
- 塞子压缩量不一致；
- 孔口形成不规则膜层边界；
- 工装磨损；
- 高温、药液和重复使用导致遮蔽性能下降；
- 拆除遮蔽时损伤边缘；
- 部分膜层进入螺纹牙底或密封槽。
因此，遮蔽适合降低成膜影响，但不应在没有验证的情况下被视为“绝对无膜层”。公开资料也明确提醒，即使遮蔽，仍可能因液体渗入形成少量膜层。
8. 哪些特征优先考虑遮蔽或后加工
| 功能区域 | 典型风险 | 优先评估路线 |
|---|---|---|
| 轴承孔 | 孔径、圆度和粗糙度变化 | 后加工或精确补偿 |
| 定位止口 | 配合过紧、同轴关系变化 | 遮蔽或后加工 |
| 精密销孔 | 孔径和位置功能失效 | 后铰或遮蔽 |
| 螺纹 | 通止规失败、锁紧手感不稳定 | 遮蔽、补偿或后攻牙 |
| 密封面和密封槽 | 表面连续性和尺寸变化 | 遮蔽或后加工 |
| 导电和接地面 | 阳极膜导致绝缘 | 必须明确遮蔽或去膜 |
| 粘接面 | 表面能和胶粘兼容性变化 | 按胶粘体系确定遮蔽或前处理 |
| 导热接触面 | 接触热阻和面形变化 | 遮蔽或后精加工 |
| 外观A级面 | 挂点、边界和色差 | 避免遮蔽边界及挂点 |
9. 螺纹如何处理
螺纹不能统一规定为“全部遮蔽”或“全部成膜”。需要根据功能选择。
允许完整成膜
适合：
- 公差相对宽松；
- 防护和耐磨优先；
- 已通过螺纹补偿验证；
- 装配扭矩窗口足够。
螺纹遮蔽
适合：
- 导电或接地；
- 小规格细牙；
- 成膜后容易卡滞；
- 不允许氧化膜影响装配。
风险包括塞子不完全密封、孔口残膜和遮蔽边界波动。
阳极后攻牙或返牙
适合：
- 最终通止规必须直接保证；
- 局部膜层可被去除；
- 可控制切屑、清洁和防腐边界。
需要注意：简单返牙会去除牙侧膜层，并可能产生毛刺、切屑和局部外观差异。图纸和工艺必须说明是否允许。
10. 图纸应如何定义尺寸状态
推荐把要求分成四层：
最终功能尺寸
按阳极、封闭及所有后续工序完成后的交付状态验收。
阳极前加工目标
由制造过程文件或图纸辅助尺寸定义，用于指导CNC补偿。
膜层与前处理
明确阳极类型、膜厚范围、颜色、封闭、梨地或喷砂等要求。
局部例外区域
明确遮蔽、导电、后加工、无膜层或允许膜层侵入的区域。
图纸可使用类似说明：
除另有标注外，尺寸均按阳极氧化及封闭完成后的最终状态验收。
关键孔、螺纹、密封面和导电区域按局部标注执行。
阳极前加工补偿由批准的工艺文件控制。11. 表面处理供应商能保证什么
参考资料提出了一个很重要的边界：
阳极工序通常直接控制和保证的是膜厚与处理过程，最终机械尺寸是否合格，还取决于阳极前加工尺寸、前处理去除量和后续加工。
所以严格尺寸不能只在采购订单上写“阳极后保证公差”，而应明确：
- 谁负责计算阳极前目标；
- 谁确认膜厚和前处理数据；
- 谁负责遮蔽工装；
- 谁测量阳极前尺寸；
- 谁测量阳极后尺寸；
- 超差时是否允许退膜重工；
- 重工次数和外观风险；
- 最终责任边界。
12. 检验应分成阳极前和阳极后
| 检验阶段 | 检查内容 | 目的 |
|---|---|---|
| CNC首件 | 阳极前目标、基准和余量 | 确认补偿逻辑 |
| 阳极前批量 | 孔、槽、螺纹和关键面趋势 | 防止错误批量进入表面处理 |
| 表面处理过程 | 膜厚、前处理、挂具和遮蔽 | 控制处理一致性 |
| 阳极后尺寸 | 最终孔径、外径、槽宽和止口 | 证明交付尺寸 |
| 阳极后功能 | 螺纹规、配合规、导电和密封 | 证明装配功能 |
| 外观检查 | 颜色、光泽、挂点和边界 | 证明外观要求 |
| 整机装配 | 实际零件配合和尺寸链 | 防止单件合格但装配失败 |
小孔、深孔、盲孔和复杂槽的膜厚不一定与开放平面完全一致。最终验收应结合尺寸、膜厚和功能，而不是只靠一项报告。
13. 常见失效与修正方向
| 失效 | 常见原因 | 修正方向 |
|---|---|---|
| 孔径过小 | 未补偿、膜厚偏大、前处理数据错误 | 重算目标、遮蔽或后加工 |
| 外径过大 | 外向生长未考虑 | 调整CNC目标 |
| 槽宽不足 | 两侧同时成膜 | 双侧补偿或局部遮蔽 |
| 螺纹卡滞 | 牙侧成膜、孔口残膜 | 补偿、遮蔽或后攻牙 |
| 密封失败 | 面形、粗糙度或膜层边界异常 | 遮蔽或后精加工 |
| 导电失败 | 接触面完整成膜 | 明确导电遮蔽 |
| 外观边界不整齐 | 手工遮蔽和边界波动 | 专用工装与限度样板 |
| 同批尺寸分散 | 膜厚、前处理或CNC目标波动 | 联合SPC和批次追溯 |
| 重工后色差 | 退膜、二次蚀刻和材料损失 | 限制重工并重新验证尺寸 |
14. 从样件到量产如何建立窗口
确定最终功能尺寸
→ 选择膜厚和前处理
→ 计算阳极前目标
→ 制作样件
→ 测量阳极前后变化
→ 验证装配、导电、密封和外观
→ 固定挂具与遮蔽
→ 小批量确认
→ 建立CNC与阳极联合控制范围
→ 量产趋势监控样件阶段应至少记录：
- 材料牌号和状态；
- CNC前后尺寸；
- 前处理类型；
- 阳极类型和膜厚；
- 挂具与遮蔽方式；
- 阳极后尺寸；
- 外观和功能结果；
- 重工情况。
量产时不能只监控阳极膜厚，还应同时监控阳极前目标和阳极后CTQ。
15. RFQ阶段需要提供什么
| RFQ资料 | 工程用途 |
|---|---|
| 2D图纸和3D模型 | 识别配合、槽、孔、螺纹和遮蔽区域 |
| 材料牌号与状态 | 评估前处理和外观差异 |
| 阳极类型与膜厚范围 | 计算尺寸变化 |
| 颜色、光泽和前处理 | 明确外观与基材去除 |
| 最终尺寸状态 | 确定验收阶段 |
| 配合公差与尺寸链 | 选择补偿、遮蔽或后加工 |
| 螺纹和通止规要求 | 确定螺纹路线 |
| 导电、密封、粘接和导热区域 | 定义局部无膜层或后加工 |
| 遮蔽边界与挂点限制 | 设计工装和外观验收 |
| 检验与报告要求 | 定义阳极前后数据 |
| 年用量、批量和版本数 | 评估专用遮蔽工装 |
| 样件和量产时间 | 安排试样与过程确认 |
报价前应先确认：
- 哪些尺寸按最终状态验收；
- 哪些区域完整成膜；
- 哪些区域遮蔽；
- 哪些区域阳极后加工；
- 前处理造成的基材去除如何确认；
- 谁负责阳极前目标与最终尺寸闭环。
常见问题
阳极氧化后零件尺寸为什么会变化？
阳极膜不是像普通电镀那样全部堆积在表面。膜层在铝基体内部形成的同时也向外生长，前处理中的蚀刻或化学梨地还可能溶解少量基材，因此最终尺寸是基材去除与膜层外向生长共同作用的结果。
螺纹和精密孔在阳极氧化时需要遮蔽吗？
不一定。可根据膜厚、公差、导电和耐磨要求选择加工补偿、遮蔽或氧化后精加工。极严配合、导电接触、密封或高精度定位区域通常更适合遮蔽或后加工，但必须评估遮蔽泄漏、边界和额外工装成本。
图纸尺寸应该按阳极氧化前还是氧化后标注？
功能尺寸应优先明确为最终交付状态，也就是阳极氧化及后续封闭完成后的尺寸。图纸还应补充阳极前加工目标、允许成膜区域、遮蔽区域、膜厚范围、测量阶段和最终装配要求，避免加工与表面处理分别按不同状态理解同一公差。
提交阳极氧化铝件RFQ时需要提供哪些资料？
应提供2D图纸、3D模型、材料与状态、阳极类型和膜厚、颜色与光泽、最终尺寸状态、配合公差、螺纹、密封和导电区域、遮蔽边界、挂点限制、前处理要求、检验方法、年用量、单批数量以及样件和量产时间。
