直接结论
AI智能眼镜铝合金前框的制造难点，不是单独把外形铣出来，而是在极小重量和有限截面内，同时保证：
- 镜片或光学显示件的安装轮廓；
- 左右镜圈和鼻梁的相对关系；
- 摄像头、指示窗口或传感器开口；
- 鼻托和铰链的位置；
- 与PA塑料镜腿及电子外壳的装配；
- 阳极氧化后的外观一致性；
- 实际佩戴状态下的张角、光学位置和舒适度。
公开资料能够确认金属镜框采用CNC精密加工，部分报道进一步描述了五轴CNC和阳极氧化磨砂表面。公开资料没有完整披露具体铝合金牌号、材料状态、毛坯来源、完整刀路、夹具结构、PA是否增强以及金属与塑料的连接方式。以下制造路线属于针对同类零件的工程分析，不代表任何单一产品的完整工艺披露。
整机和光学接口定义
→ 材料及毛坯评估
→ 五轴CNC与装夹DFM
→ 粗加工和变形管理
→ 精密接口与外观刀路
→ 去毛刺和表面前处理
→ 阳极氧化
→ 铝合金与PA零件装配
→ 自由状态、光学和佩戴状态验证

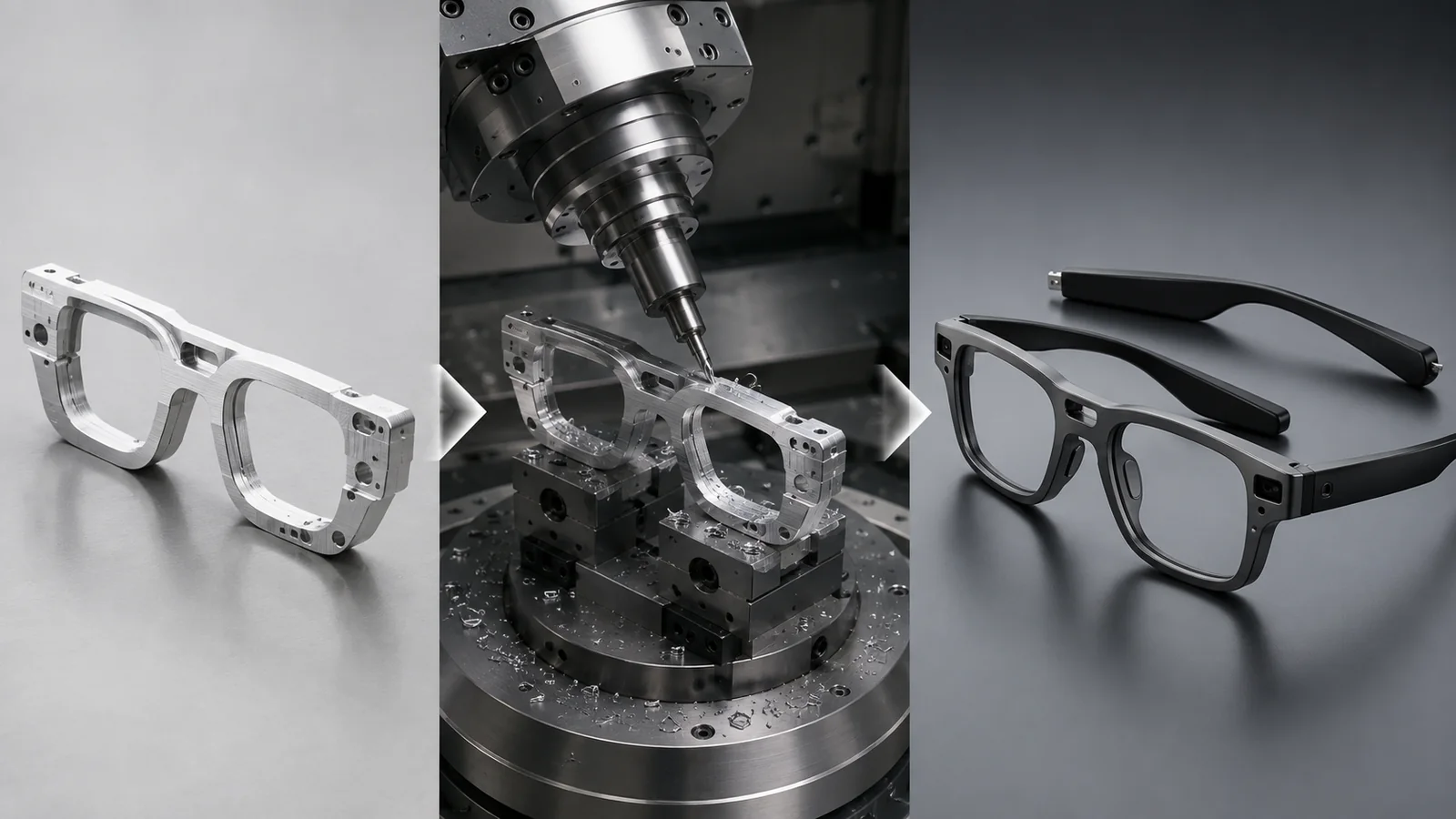

AI智能眼镜金属前框需要同时控制五轴CNC加工、薄壁自由状态、外观刀纹、阳极氧化以及与PA塑料镜腿的装配关系。
1. 为什么金属前框不再只是外观件
传统眼镜框主要承担镜片保持、鼻托和镜腿连接。AI智能眼镜还可能在前框附近集成：
- 光学显示或光波导安装区域；
- 摄像头和拍摄指示窗口；
- 麦克风或传感器开口；
- 光机或电子组件保护腔；
- 走线和连接结构；
- 左右镜腿中的主板、电池或通信模块接口。
这使前框同时具有外观件、结构件和光学装配基准的属性。
如果只按消费电子外观件控制，可能出现外观合格但光学位置、镜腿张角或装配缝隙不合格；如果只按机械尺寸控制，也可能出现刀纹、色差、挂点或边缘触感不符合佩戴产品要求。
2. 铝合金与PA为什么适合组成多材料结构
铝合金和PA承担的功能通常不同。
| 材料方向 | 更适合承担的功能 | 主要制造风险 |
|---|---|---|
| 铝合金零件 | 外观表面、局部刚度、精密孔槽、铰链或光学接口 | 薄壁变形、刀纹、碰伤、阳极色差 |
| PA塑料零件 | 复杂内部腔体、卡扣、绝缘、轻量外壳和镜腿包覆 | 收缩、翘曲、吸湿、嵌件应力和长期蠕变 |
| 金属紧固或嵌件 | 重复开合、螺钉锁紧和局部载荷传递 | 松动、应力集中、装配损伤 |
| 软质鼻托和接触件 | 压力分散、防滑和佩戴舒适 | 老化、污染、尺寸和硬度差异 |
多材料结构的重点不是比较单一材料强度，而是处理：
金属高精度
+
塑料收缩和环境变化
+
光学件低应力装配
+
人体佩戴变形3. 为什么五轴CNC适合复杂镜框
镜框看起来近似平面零件，但实际包含多个方向和曲率：
- 镜圈正面和背面曲面；
- 镜片或光学件内轮廓；
- 鼻梁过渡；
- 前框侧面和斜面；
- 铰链座和螺钉孔；
- 摄像头或传感器窗口；
- 内侧贴脸区域和边缘倒角。
五轴CNC的主要价值包括：
- 改善内外轮廓及侧向特征的刀具可达性；
- 减少多次翻面和基准转换；
- 让刀具以更合适的姿态加工连续曲面；
- 维持左右镜圈、鼻梁、窗口和铰链座之间的空间关系；
- 减少深长刀具造成的振动；
- 便于建立连续、可控的外观刀路。
五轴不等于自动获得更高精度。机床几何状态、回转中心标定、夹具、刀具跳动、热漂移、程序平滑和测量基准仍然决定最终结果。
4. 多框型产品为什么可能选择CNC路线
AI眼镜外观需要接近普通眼镜，常出现不同脸型、框型、尺寸和装饰版本。若每种框型都采用专用近净成形模具，开发和修改成本可能迅速增加。
CNC路线的主要价值是：
- 3D模型修改后可以较快调整程序和夹具；
- 多个框型可以共享部分材料、刀具和检测逻辑；
- 适合在产品早期验证不同外观和佩戴尺寸；
- 不必在所有版本尚未确定时一次投入多套正式模具；
- 可直接加工局部光学和铰链接口。
代价是材料去除量、机时、刀具、装夹和外观加工成本较高。随着单一框型数量增加，应重新比较整料CNC、锻造或预成形毛坯、压铸后加工以及其他制造路线。
5. 毛坯路线不能从成品外观直接判断
公开资料确认了金属镜框和CNC工艺，但不能仅凭成品外观判断毛坯来自：
- 铝板或块料；
- 锻造或预成形毛坯；
- 挤压型材；
- 压铸毛坯；
- 其他近净成形方式。
| 毛坯方向 | 主要优势 | 主要风险 |
|---|---|---|
| 板材或块料CNC | 变更灵活、材料证明清晰、样件导入快 | 材料利用率低、加工时间长 |
| 锻造或预成形 | 可减少去料并改善局部材料利用 | 需要模具、分型和后续加工规划 |
| 压铸后CNC | 可形成复杂腔体和安装结构 | 气孔、外观、余量和模具变更风险 |
| 挤压型材 | 适合截面相对稳定的长形件 | 对闭合镜框和多方向曲面限制较大 |
选择时应看框型数量、设计冻结程度、单款年量、关键接口分布、外观等级和材料利用率，而不是只比较毛坯单价。
6. 薄壁镜框为什么容易变形
镜圈切开后，截面窄、闭环刚度降低，鼻梁和铰链座附近又存在局部厚度变化。常见变形来源包括：
- 原材料残余应力；
- 左右区域去料不对称；
- 粗加工一次去除过多；
- 夹具局部压紧；
- 镜圈内外轮廓加工顺序不合理；
- 临时连接区过早切除；
- 刀具负荷和热量不稳定；
- 去毛刺或前处理造成局部损伤；
- 镜片、光学件或铰链装配产生附加载荷。
一条更稳妥的思路是：
建立稳定毛坯基准
→ 分阶段粗加工
→ 保留临时支撑或工艺连接
→ 对称释放材料
→ 松夹检查自由状态
→ 半精加工关键轮廓
→ 精加工光学和铰链接口
→ 最后完成外观面及工艺连接区具体是否需要中间静置、稳定处理或专用支撑，应根据材料状态、框型、截面和变形试验确定，不能对所有镜框套用同一个工艺。
7. 夹具不能把不合格零件压成合格
镜框刚性低，夹紧后容易贴合夹具。若所有尺寸都在夹紧状态下测量，就可能出现：
夹具内轮廓合格
→ 松夹后左右镜圈张开或扭曲
→ 镜片装配应力上升
→ 镜腿张角和光学位置发生变化夹具设计应区分：
- 定位点；
- 支撑点；
- 压紧点；
- 外观保护面；
- 工艺连接区；
- 五轴刀具和主轴避让；
- 翻面后的基准继承。
关键工序应安排自由状态检测。必要时还要在装入镜片或光学件、安装铰链和镜腿后进行二次验证，因为装配载荷可能改变前框轮廓。
8. 加工基准、光学基准和装配基准必须统一
智能眼镜至少存在三套基准逻辑。
加工基准
用于保证镜圈、鼻梁、窗口、铰链座和安装孔之间的制造关系。
光学基准
用于保证镜片、光波导、显示模组、摄像头或传感器相对于使用者视线的位置。
装配基准
用于保证前框与PA塑料镜腿、鼻托、电子组件和外壳之间的间隙、面差和预紧关系。
若三套基准各自独立，最终可能出现单件报告都合格，但整机无法同时满足光学、外观和佩戴要求。图纸和检具应明确哪些基准属于最终功能基准，哪些只是便于制造的工艺基准。
9. 外观刀路需要在程序阶段定义
阳极氧化前的金属表面会保留加工历史。对于消费电子级前框，需要在CNC阶段控制：
- 外观面的最后一刀方向；
- 刀具接刀和退刀位置；
- 镜圈左右刀纹的一致性；
- 平面与曲面之间的过渡；
- 内外轮廓边缘；
- 不允许返修的A级面；
- 螺钉孔、铰链区和摄像头窗口周围的毛刺；
- 工艺连接区去除后的痕迹；
- 周转、清洗和包装中的碰伤。
用砂纸或抛光临时消除局部刀纹，可能在阳极氧化后产生光泽或颜色差异。返修方式和允许区域应在样板阶段确定，而不是由现场人员自由处理。
10. 阳极氧化不会自动掩盖加工缺陷
阳极氧化可形成金属质感、颜色和一定的表面保护，但它不是遮盖层。以下问题可能在处理后更加明显：
- 刀纹方向不一致；
- 局部划伤和碰伤；
- 抛光或返修斑；
- 不同批次材料的颜色差；
- 厚薄截面和组织差异；
- 前处理不均；
- 挂点和导电接触痕；
- 遮蔽边界不整齐；
- CNC加工面与其他表面的纹理差异。
如果要求磨砂表面，还要明确磨砂来自模具纹理、机械加工、喷砂、刷纹、化学前处理或多工序组合。不能只写“哑光阳极”而不定义前处理、颜色、光泽、缺陷样板和测量条件。
11. 阳极氧化前后的尺寸如何管理
阳极膜会改变表面状态，清洗、前处理、遮蔽和挂具也可能影响小孔、槽口、螺纹和接触面。
需要提前区分：
- 最终允许有膜的外观面；
- 镜片或光学件配合面；
- 铰链和轴孔；
- 螺纹；
- 电气接地或导电接触面；
- 粘接面；
- 精密定位面；
- 激光标记或印刷区域。
尺寸链应以最终交付状态为准。对于膜层敏感配合，要在图纸中说明测量阶段、遮蔽要求及阳极前加工补偿，避免供应商按不同状态解释同一个尺寸。
12. 铝合金前框与PA零件如何形成稳定装配
公开资料没有披露具体连接方式。针对同类产品，常见工程选项可能包括螺钉、金属嵌件、铰链组件、卡扣、粘接或组合连接。
多材料装配需要特别关注：
- PA成形收缩与金属尺寸精度的分配；
- 塑料吸湿和环境温度引起的变化；
- 螺钉锁紧对薄壁金属和塑料柱位的影响；
- 铰链反复开合后的松动和磨损；
- 左右镜腿张角和回弹；
- 金属边缘是否损伤塑料或线束；
- 塑料外壳与阳极面之间的面差；
- 拆装维修是否损伤外观面；
- 不同材料的热膨胀差异；
- 胶粘剂、清洗剂或汗液环境的兼容性。
设计时不应让高精度金属前框被迫补偿大幅塑料翘曲，也不应依赖过大的螺钉预紧把全部零件拉到理论位置。
13. AI智能眼镜前框的关键CTQ
| CTQ | 影响的最终功能 | 建议验证状态 |
|---|---|---|
| 左右镜圈相对位置 | 外观对称、镜片和光学位置 | 自由状态与装配状态 |
| 镜片或光学件安装轮廓 | 装配应力、显示效果和稳定性 | 加工后、表面处理后、装配后 |
| 鼻梁和鼻托位置 | 佩戴高度、压力分布 | 前框与整机状态 |
| 铰链轴线 | 开合手感、镜腿张角和左右一致性 | 组件和整机状态 |
| 摄像头或窗口位置 | 成像方向、遮挡和外观 | 光学检具或整机状态 |
| 自由状态翘曲 | 防止夹具内假合格 | 松夹后 |
| 金属与塑料面差 | 整机触感和外观 | 完整装配后 |
| 阳极颜色与光泽 | 消费电子外观一致性 | 标准光源和样板条件 |
| 边缘毛刺与锐边 | 佩戴触感和装配安全 | 全周检查 |
| 整机重量与重心关系 | 长时间佩戴体验 | 整机状态 |
CTQ不能只来自单件图纸，还应来自光学、电子、铰链和人体佩戴的最终失效模式。
14. 检测不能只依赖一张CMM报告
复杂镜框可结合不同方法：
- CMM检测关键基准、孔位和铰链关系；
- 影像或轮廓测量检测窄槽、边缘和细小窗口；
- 轮廓扫描或专用检具验证自由状态曲面；
- 通止规验证镜片或光学件接口；
- 扭矩和开合测试验证铰链；
- 标准光源和限度样板验证颜色、光泽和外观缺陷；
- 整机检具验证左右镜腿张角、面差和佩戴状态；
- 装配试验确认镜片或光学件没有被过度挤压。
质量报告应说明测量状态。夹紧状态、自由状态、表面处理前、表面处理后和整机状态的数据不能混为一谈。
15. 从样件到量产的工艺转换
外观模型和佩戴样机
→ CNC工程样件
→ 光学、窗口和铰链接口验证
→ 材料与毛坯路线确认
→ 五轴程序、夹具和刀具优化
→ 自由状态与装配状态验证
→ 阳极颜色和外观限度样板
→ 小批量试装
→ 变形、刀纹和色差闭环
→ 批量CTQ与追溯控制工程样件阶段可以用CNC快速迭代，但量产前仍要回答：
- 单款框型和全部框型的数量分别是多少；
- 是否继续使用整料CNC；
- 哪些程序、夹具和检具可以共用；
- 外观不良和材料利用率是否可接受；
- 阳极颜色批次如何管理；
- PA零件和金属零件的公差如何分配；
- 设计变更会影响哪些加工及表面处理工装；
- 哪些CTQ需要过程能力和趋势监控。
16. RFQ阶段应提供什么
| RFQ资料 | 工程用途 |
|---|---|
| 2D图纸和3D模型 | 识别框型、基准、壁厚、曲面和刀具可达性 |
| 材料牌号与状态 | 评估加工、变形和阳极外观 |
| 毛坯路线要求或开放条件 | 比较块料、预成形和其他路线 |
| 镜片及光学件装配关系 | 建立光学基准和配合边界 |
| 摄像头、传感器和窗口位置 | 控制方向、遮挡和外观 |
| 铰链、镜腿和鼻托接口 | 分配金属、塑料和装配公差 |
| A级面与缺陷限度 | 规划刀路、周转和表面处理 |
| 颜色、光泽及限度样板 | 建立阳极验收标准 |
| 挂点、遮蔽和导电区域 | 规划表面处理工装 |
| 自由状态轮廓 | 防止夹具内假合格 |
| 整机检具和佩戴条件 | 验证最终装配功能 |
| 年用量、单批数量和框型数量 | 评估CNC、毛坯和工装方案 |
| 样件与量产时间 | 规划程序、夹具、样板和验证节点 |
在正式报价前，制造方应明确：
- 哪些表面属于功能接口，哪些属于外观面；
- 五轴CNC解决的是刀具可达性还是基准整合；
- 如何检查松夹后的自由状态；
- 阳极前后哪些尺寸需要补偿或遮蔽；
- 铝合金与PA零件如何分配公差；
- 最终验收以单件、组件还是佩戴状态为准。
常见问题
AI智能眼镜金属前框为什么采用五轴CNC加工？
五轴CNC便于连续加工镜圈正面、侧面、内轮廓、鼻梁和铰链座等多方向特征，并可减少多次翻面造成的基准转换。它的优势主要是刀具可达性、装夹减少和曲面刀纹连续性，最终精度仍取决于基准、夹具、刀具、热稳定和检测。
铝合金智能眼镜前框的薄壁变形如何控制？
应从材料状态、零件分区、粗精加工余量、对称去料、夹紧力、临时支撑和自由状态检测共同控制。不能只在夹具上测量被压平的零件，还要在松夹后以及镜片、铰链和镜腿装配后复查轮廓与接口关系。
阳极氧化会掩盖智能眼镜前框的CNC刀纹吗？
通常不会。阳极氧化可能使刀纹、划伤、返修痕、材料组织差异和前处理不均更加明显，因此外观刀路、粗糙度、喷砂或其他前处理、挂点、遮蔽、颜色和光泽样板应在CNC及表面处理DFM阶段共同确定。
提交AI智能眼镜铝合金前框RFQ时需要提供哪些资料？
应提供2D图纸、3D模型、材料与状态、预计毛坯路线、光学件和镜片装配关系、外观A级面、颜色与光泽样板、阳极氧化要求、挂点和遮蔽区域、铰链与镜腿接口、自由状态轮廓、整机检具要求、年用量、单批数量以及样件和量产时间。
