人形机器人骨骼结构如何制造：躯干、骨盆与四肢框架的轻量化设计和精密加工

直接结论

人形机器人的骨骼结构承担四项核心任务：

1. 承载： 把地面反力、关节扭矩、载荷和跌倒冲击传递到整机；
2. 定位： 保持髋、膝、踝、肩、肘等关节轴线和安装基准；
3. 集成： 安装执行器、轴承、编码器、电池、计算单元、传感器和线束；
4. 控制质量特性： 决定整机重量、重心、转动惯量、模态和维护性。

因此，骨架设计的目标不是“做得像人体骨头”，而是建立清晰的载荷路径，并把质量放在最有利的位置。

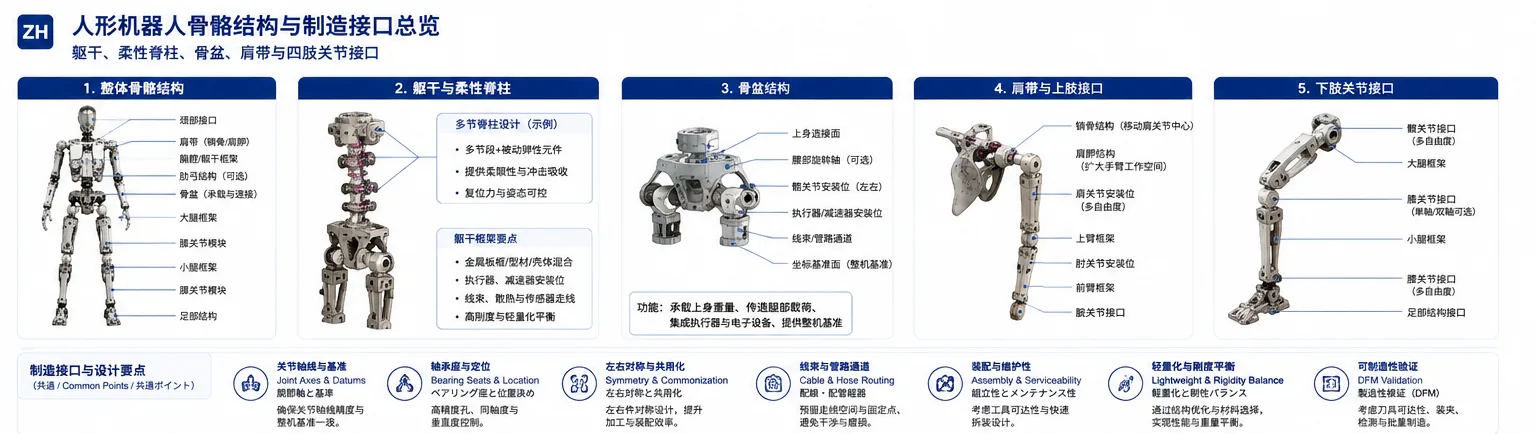

人形机器人整体骨架、柔性脊柱、骨盆、肩臂和下肢结构，以及关节轴线、轴承座、线束和装配基准等制造接口。

1. 为什么质量分布比总重量更重要

对步行和快速摆动而言，同样的一公斤质量，放在骨盆附近和放在脚踝附近的影响完全不同。远离关节轴线的质量会显著增加转动惯量，使执行器需要更高扭矩和能量来加速、减速。

骨架轻量化应优先考虑：

• 减少小腿、前臂、脚部等远端质量；
• 把较重的执行器、电池和计算单元尽量靠近躯干或骨盆；
• 缩短不必要的悬臂；
• 避免为了外观形成大面积无效包络；
• 在不影响关节活动范围的情况下建立直接载荷路径。

高动态人形机器人通常需要高刚度结构和合理的质量—惯量分布。部分新型腿部机构会把重型执行器布置在更靠近髋部或膝部的位置，再通过连杆或传动把力传到远端，其目的正是降低摆动腿惯量。

2. 骨架不是一根梁，而是多接口承载系统

2.1 躯干框架

躯干既是上身主承载结构，也是电池、计算机、网络、传感器和肩部组件的安装平台。它需要抵抗：

• 双臂操作造成的扭转；
• 腰部加减速引起的惯性载荷；
• 搬运物体时的前倾弯矩；
• 跌倒或碰撞时的冲击；
• 风扇、计算单元和线束的集成约束。

常见结构包括箱体式框架、左右侧板加横梁、挤压型材框架、薄壁壳体和金属—聚合物混合结构。

2.2 骨盆框架

骨盆是整机最关键的载荷汇集区之一。它需要同时连接腰部、左右髋关节、执行器、传感器和线束，并保持双腿运动学对称。

骨盆设计重点：

• 左右髋关节轴线的位置与平行度；
• 腰部基准与双腿基准的关系；
• 髋关节最大扭矩和冲击载荷；
• 执行器安装与拆装路径；
• 电缆穿越和避免运动干涉；
• 重心位置和整机质量分配。

2.3 四肢框架

大腿、小腿、上臂和前臂既要轻，又要避免弯曲和扭转导致末端位置误差。四肢框架通常比躯干更重视单位质量刚度和低转动惯量。

3. 人体启发不等于复制骨头：刚性、柔顺性和可控性要一起设计

传统工业机器人常把高刚度、高精度和高速作为优先目标；进入家庭、服务和人与机器人频繁接触的环境后，安全性、适应性和柔顺性的重要性会明显上升。人体启发的价值，不是把每一块骨头照搬成机械零件，而是理解人体如何通过多节结构、被动弹性、肌腱跨关节传力和分布式变形来吸收冲击并适应未知环境。

3.1 多节脊柱：把大变形分散到多个小关节

人体脊柱不是一个大角度铰链，而是多个小运动单元共同形成整体姿态。椎间盘、韧带和肌腱提供被动弹性、复位力和冲击缓冲，使局部变形不容易集中在单一位置。

把这种思想转化为机器人结构时，可以采用：

• 多段椎体或腰椎模块；
• 弹性体、弹簧或柔性铰链形成被动复位；
• 跨越多个关节的腱、拉索或连杆分担载荷；
• 限位、预紧和阻尼控制极端姿态；
• 分段传感和标定记录真实姿态。

但多节结构会带来更多装配间隙、摩擦、磨损、线束运动和姿态估算误差。制造上必须把弹性元件硬度、预压量、节间间隙、轴孔关系、限位位置和重复装配性定义为CTQ，而不能只检查单个椎体尺寸。

3.2 肩胛—锁骨思想：移动关节中心扩大工作空间

人体肩部并不是一个固定在躯干上的简单球关节。肩胛骨和锁骨的运动会改变肩关节中心相对胸廓的位置，从而扩大手臂可达范围，并给躯干内部的执行器和设备留出空间。

这一思想对人形机器人上身设计很有价值：

• 肩关节中心可移动，能扩大前伸、上举和跨身体动作范围；
• 肩部机构可以布置在胸廓外侧，释放躯干内部空间；
• 载荷可通过肩带结构分散到更大的躯干区域；
• 外壳与肩部之间的干涉可通过运动中心迁移得到改善。

但自由度越多并不一定越好。研究案例表明，完全模仿人体肩胛结构可能造成自由度过多、姿态不唯一和控制困难；把肩胛运动约束在经过设计的曲面或导向路径上，反而更容易获得稳定、可预测的运动。

3.3 名义关节角度不等于整机可用角度

实际可动范围由轴位置、连杆截面、外壳、线束、紧固件、软限位和装配间隙共同决定。一个单独关节即使具有较大额定转角，装入大腿、小腿或肩部结构后，也可能因零件相互干涉而大幅缩小。

实际建模案例提供了两个直观提醒：

• 肩部增加额外的转动连接，可以扩大向前伸展范围；
• 膝部采用双轴或双关节结构，可以避免大腿与小腿过早碰撞，获得更大的折叠角度。

这些做法不是所有量产人形机器人的标准答案。增加关节也会增加质量、轴承、线束、尺寸链和控制复杂度。正确流程应是：

任务所需工作空间 → 整机包络与干涉分析 → 关节方案比较 → 样机验证 → 最少必要自由度

4. 从概念骨架到可长期运行的工程结构

一个外形合理的骨架模型，距离可持续运行的机器人还有很大差距。成熟开发应把重量、重心、动力学、结构试验、材料连接、外壳、维护和电装布局一起推进。

4.1 先建立重量、重心和关节负载模型

在详细结构设计前，应先估算：

• 完成后的整机质量与各模块质量；
• 重心位置和各连杆惯量；
• 典型步行、蹲起、搬运和跌倒姿态；
• 各关节所需角度、速度和峰值扭矩；
• 外壳、密封件、线束和软性覆盖物产生的摩擦负载。

工程案例中，会先根据完成重量、运动速度和大致设备布局建立动力学模型，再用仿真求取关节角度、扭矩和速度，并把外装摩擦等附加载荷计入最终选型。这种顺序可避免骨架完成后才发现电机、减速器或轴承容量不足。

4.2 材料数据要先通过实物试验校准

复合材料、粘接结构和增材件的实际性能，可能受铺层、纤维方向、壁厚、孔加工和制造批次影响。不能只把材料手册中的弹性模量直接输入FEM。

更可靠的路线是：

1. 按预定截面和制造工艺制作试验件；
2. 进行弯曲、拉压或扭转试验；
3. 从载荷—位移结果得到等效刚度；
4. 用实测数据校准结构模型；
5. 计算所需截面、壁厚和加强区域；
6. 再通过部件和整机试验确认相关性。

这说明“仿真先行”必须和“试验校准”配套。材料模型不准确时，再精细的网格也不能保证真实结构可靠。

4.3 混合骨架要把连接界面当成独立零件设计

公开内骨格机器人案例采用CFRP管件承担长距离载荷，关节齿轮箱采用铝合金切削件，并通过粘接连接；脚部也通过复合材料降低腿部惯量。这种“轻质杆件 + 精密金属接口”的思路很适合人形机器人，但连接区往往是风险最高的位置。

混合连接需要控制：

• CFRP或管件端部尺寸和纤维完整性；
• 金属接头的粘接长度、槽形和圆角；
• 表面打磨、清洗、底涂和允许暴露时间；
• 胶层厚度、固化温度、压力和时间；
• 金属与碳纤维之间的电偶腐蚀隔离；
• 热膨胀差和循环载荷；
• 拉拔、扭转、疲劳和无损检测方法。

连接界面不应被当作“装配时涂胶即可”，而应有图纸、工艺窗口、试验验证和批次追溯。

4.4 全尺寸样机解决CAD里看不到的干涉与维护问题

骨架、外壳、软性覆盖物、线束和电装通常由不同团队并行开发。仅靠CAD难以完全预测软性材料皱褶、摩擦力、拆装路径和实际可达空间。

可采用：

• 原寸骨架样机或低成本结构模型；
• 外壳或软覆盖物的实物样件；
• 3D扫描把手工造型转换回数字模型；
• 全行程干涉、摩擦扭矩和线束弯曲检查；
• 肩部、腹部、电池区等高频维护位置的快速拆装验证；
• 冷却通道、开口和内部设备热管理验证。

全尺寸样机还允许结构和外装并行推进，提前暴露干涉并减少后期改模。量产设计应把经常维护的区域做成可快速拆卸模块，而不是要求每次维修都拆除整个外壳。

4.5 共用化和模块化是量产骨架的重要指标

左右腿、左右臂或不同型号之间的部件共用，可减少：

• 图纸和工艺数量；
• 夹具、刀具和检具投入；
• 备件库存；
• 装配培训和错误；
• 变更验证工作量。

但共用化不能牺牲真实载荷和空间需求。适合共用的是接口标准、轴承套、紧固件、传感器支架和局部模块；左右受力、线束方向或维护空间不同的零件，仍可能需要镜像或专用设计。

5. 典型骨架结构路线怎么选

没有一种路线适用于整机所有骨架。量产人形机器人更可能采用多工艺组合：高精度关节接口使用金属精加工，长距离承载使用型材或复合结构，复杂布线和防护采用聚合物或增材件。

6. 拓扑优化不是“自动生成最终零件”

拓扑优化适合回答：

• 哪些区域必须保留材料；
• 主要拉压、弯曲和扭转载荷沿什么路径传递；
• 哪些区域可以减重；
• 不同载荷工况之间如何平衡。

但优化结果通常包含不规则曲面、细小分支、封闭腔、负角和壁厚突变，不能直接进入稳定量产。

工程重构需要完成：

1. 保留主要载荷路径，删除数值噪声和孤立结构；
2. 建立统一或分级壁厚；
3. 给高应力转角增加连续圆角；
4. 设置加工、装配和测量基准；
5. 保证刀具可达、排屑和清洗；
6. 避免无法检测的深腔和封闭区域；
7. 在螺纹、轴承座和定位销位置增加局部材料；
8. 重新进行静力、模态、疲劳和制造公差验证。

拓扑优化后的零件质量通常会下降，但刚度、固有频率和应力也可能发生变化。减重结果必须和整机控制频率、冲击、寿命及制造偏差一起评估。

7. 材料如何按骨架区域分配

合理做法通常不是“全铝”或“全碳纤维”，而是根据载荷、接口、维护和量产成本进行材料分区。

8. 关节接口是骨架加工的核心CTQ

骨架与执行器连接的位置决定运动学精度。重点接口包括：

• 轴承座孔及端面；
• 电机、减速器和输出法兰安装面；
• 左右对称关节基准；
• 定位销孔和螺纹孔；
• 编码器与零位校准结构；
• 线束通过孔和防磨边界；
• 外壳与防撞结构安装点。

9. 薄壁框架为什么容易变形

轻量骨架常采用深腔、筋板和薄壁。加工过程中材料不断被去除，原材料残余应力、装夹力和切削热会重新平衡，导致零件翘曲。

典型风险：

• 粗加工后侧壁回弹；
• 松开夹具后安装面翘曲；
• 左右镜像件变形方向不同；
• 深腔底部厚度不均；
• 阳极氧化、喷涂或热处理后尺寸变化；
• 装配强行拉平，造成长期内应力。

推荐路线：

1. 选择稳定材料状态并确认毛坯方向；
2. 对称去料，避免单侧一次性切除；
3. 粗加工后安排应力释放和自然时效；
4. 分阶段加工基准、腔体和关键接口；
5. 使用低变形夹具和足够支撑；
6. 自由状态检测平面度和轴线；
7. 表面处理后复检关键尺寸；
8. 用样件变形数据反向修正工艺余量。

10. 装配基准比单个尺寸更重要

骨架通常由多个零件和关节模块组成。单件尺寸全部合格，并不保证整机轴线关系正确。

建议建立三级基准：

• 整机基准： 足底、骨盆中心、躯干中心线；
• 模块基准： 左右髋、肩部、膝和踝模块；
• 零件基准： 轴承孔、安装面、定位孔和销孔。

尺寸链应覆盖：

• 足底到踝轴；
• 踝轴到膝轴；
• 膝轴到髋轴；
• 左右髋轴之间距离；
• 骨盆到腰部中心；
• 肩部轴线和双臂对称性。

对于左右成对件，应使用相同程序、相同基准策略和配对测量，避免左右腿或左右臂在量产中产生系统性偏差。

11. 骨架验证不能只做静载

骨架需要在装入执行器、电池和线束后的真实状态下验证。空框架测试不能完全代表整机载荷和模态。

12. 从样件到量产的制造路线

1. 01载荷与接口定义明确关节扭矩、质量分布、跌倒工况、基准和维护空间。
2. 02概念结构比较比较整体CNC、板框、壳体、铸锻、型材和混合结构。
3. 03仿真与工程重构进行静力、模态、拓扑优化并转化为可制造结构。
4. 04工程样件验证加工变形、关节接口、装配顺序和线束路径。
5. 05整机相关性验证测量质量、重心、惯量、模态、疲劳和跌倒表现。
6. 06量产工艺冻结确定毛坯、夹具、基准、刀具、测量和表面处理。
7. 07批量监控监控CTQ、变形、质量特性和左右配对一致性。

量产优化不只是把CNC节拍缩短，还包括减少零件数量、统一左右模块、降低装配调整、提高可检测性和建立可更换的损伤件。

13. RFQ和工程评审需要提供哪些资料

常见问题

人形机器人骨骼是不是越轻越好？

不是。减重必须同时满足刚度、强度、模态、疲劳、跌倒冲击、关节定位和装配维护要求。过度减薄会造成关节轴线漂移、振动、控制精度下降和寿命风险，正确目标是降低无效质量和远端转动惯量。

拓扑优化结果能否直接用于CNC加工？

通常不能直接使用。拓扑优化主要给出材料保留和载荷路径方向，量产前还要进行工程重构，包括统一壁厚、增加圆角和基准、保证刀具可达与排屑、减少深腔和负角，并重新验证静力、模态和疲劳性能。

躯干、骨盆和四肢骨架应使用同一种材料吗？

不一定。躯干和骨盆更关注整体刚度、接口数量和设备承载，四肢远端更关注低质量和低转动惯量，局部轴承座和螺纹又需要耐磨与高强度。实际常采用铝合金主体配钢或钛嵌件，也可能结合镁合金、复合材料或增材结构。

人形机器人骨架量产前最重要的验证是什么？

应同时验证关键接口尺寸链、静载和极限工况、模态与振动、重复运动疲劳、跌倒或碰撞、质量和重心、线束与维护空间，并确认加工、装配和检测过程具有稳定的量产能力。
