ヒューマノイドロボットの骨格構造はどう製造するか：胴体・骨盤・四肢フレーム

直接回答

ヒューマノイドの骨格には四つの中心機能があります。

1. 荷重支持： 床反力、関節トルク、積載、転倒衝撃を伝達；
2. 位置決め： 股、膝、足首、肩、肘の関節軸を保持；
3. システム統合： アクチュエータ、軸受、エンコーダ、電池、計算機、センサー、配線を搭載；
4. 質量特性管理： 質量、重心、慣性、固有振動、保守性を決定。

目的は人の骨の外観を模倣することではなく、明確な荷重経路を作り、質量を有利な位置へ配置することです。

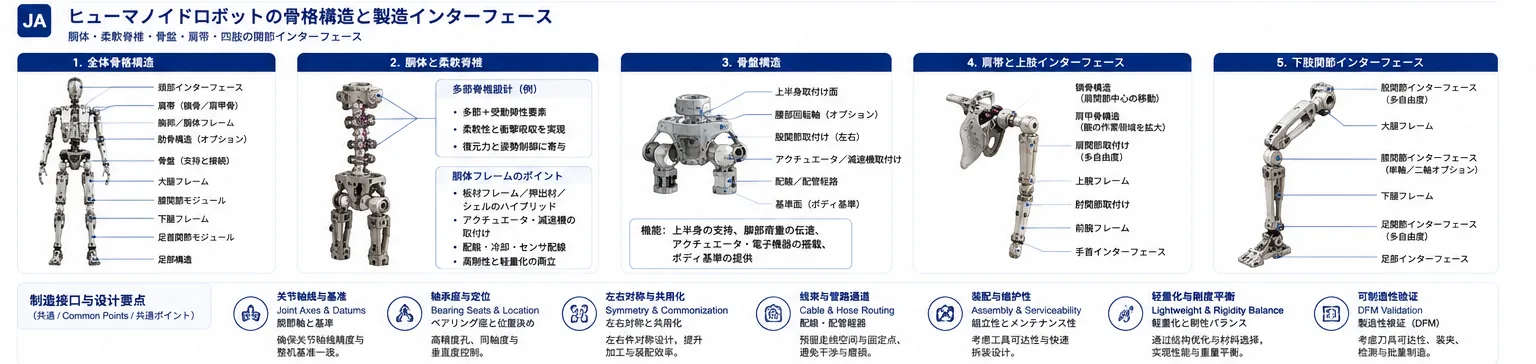

胴体、柔軟脊椎、骨盤、肩・腕、下肢の骨格構造と、関節軸、軸受座、配線、組立基準などの製造インターフェース。

1. 総質量より質量分布が重要な理由

同じ1 kgでも、骨盤付近と足首付近では影響が異なります。関節軸から遠い質量は回転慣性を増やし、加減速に必要なトルクとエネルギーを増加させます。

軽量化では次を優先します。

• 下腿、前腕、足部など遠位側の質量削減；
• 重いアクチュエータ、電池、計算機を胴体・骨盤側へ配置；
• 不要な片持ち長さを短縮；
• 荷重を負担しない大きな外形を避ける；
• 可動範囲を妨げず直接的な荷重経路を作る。

高動作性能には高剛性構造と適切な質量・慣性分布が必要です。一部の脚機構では、重いアクチュエータを股または膝に近づけ、リンクや伝達機構で遠位側へ力を伝え、脚の振り慣性を低減します。

2. 骨格は多インターフェースの荷重システム

2.1 胴体フレーム

胴体は上半身の主構造であり、電池、計算機、ネットワーク、センサー、肩モジュールの搭載基盤です。

• 両腕動作によるねじり；
• 腰加減速の慣性荷重；
• 搬送時の前方曲げ；
• 転倒・衝突；
• 冷却、電子機器、配線の統合制約。

箱形フレーム、左右側板と横梁、押出材、薄肉シェル、金属・樹脂ハイブリッドなどがあります。

2.2 骨盤フレーム

骨盤は大きな荷重集中部です。腰、左右股関節、アクチュエータ、センサー、配線を接続し、左右脚の運動学的対称性を保持します。

重点項目：

• 左右股関節軸の位置と平行度；
• 腰基準と脚基準の関係；
• 最大股関節トルクと衝撃；
• アクチュエータの取付・交換経路；
• 配線通過と可動干渉防止；
• 重心と全体質量分配。

2.3 四肢フレーム

大腿、下腿、上腕、前腕は軽量でありながら、曲げ・ねじりによる先端位置誤差を抑える必要があります。胴体より単位質量当たり剛性と低慣性を重視します。

3. 人体に学ぶことは骨をそのままコピーすることではない：剛性・柔軟性・制御性を同時に設計する

従来の産業用ロボットは、高剛性、高精度、高速を優先してきました。家庭、サービス、人との接触が多い環境では、安全性、適応性、物理的柔軟性の重要性が高まります。人体に学ぶ価値は、各骨をそのまま機械部品へ置き換えることではなく、多節構造、受動弾性、多関節をまたぐ腱、分散変形によって衝撃を吸収し、未知環境へ適応する仕組みを理解することにあります。

3.1 多節脊椎：大きな動きを複数の小関節へ分散する

人体の脊椎は一つの大きなヒンジではありません。多数の小さな運動単位が全体姿勢を形成し、椎間板、靱帯、腱が弾性、復元力、衝撃吸収を与えます。

ロボットでは次の構成へ置き換えられます。

• 椎体または腰部のモジュール分割；
• エラストマー、ばね、柔軟ヒンジによる受動復元；
• 複数関節をまたぐ腱、ケーブル、リンク；
• 極端姿勢を制限するストッパー、予圧、減衰；
• 分散センサーと実姿勢校正。

一方で、節数が増えると組立隙間、摩擦、摩耗、配線運動、姿勢推定誤差も増えます。弾性体硬度、予圧、節間隙間、穴軸関係、ストッパー位置、再組立性をCTQとして管理します。

3.2 肩甲骨・鎖骨の考え方：肩関節中心を移動して可動域を広げる

人体の肩は、胴体へ固定された単純な球関節ではありません。肩甲骨と鎖骨の動きによって肩関節中心が胸郭に対して移動し、腕の到達範囲を拡大し、胴体内部にアクチュエータや機器の空間を確保します。

ヒューマノイドでは：

• 前方、上方、身体横断方向の到達範囲を拡大；
• 肩機構を胸郭外側へ配置し、胴体内部空間を確保；
• 肩帯全体へ荷重を分散；
• 関節中心移動により外装干渉を低減。

ただし自由度が多ければ良いわけではありません。人体肩甲骨を忠実に再現した研究機では、自由度過多と姿勢の非一意性により制御が難しくなった例があります。肩甲骨運動を設計した曲面やガイド経路へ制限すると、より予測可能な運動を得られます。

3.3 関節単体の角度と整機の使用可能角度は異なる

実際の可動域は、軸位置、リンク断面、外装、配線、締結部、ソフトストッパー、組立隙間で決まります。単体関節の定格角度が大きくても、大腿、下腿、肩構造へ組み込むと干渉で大幅に狭くなる場合があります。

実用的な3Dモデリング例からは、次の点が確認できます。

• 肩へ追加回転軸を設けると前方到達範囲を広げられる；
• 膝を二軸または二重関節にすると、大腿と下腿の早期干渉を避け、深い屈曲を得やすい。

これは全量産機の標準解ではありません。関節追加は質量、軸受、配線、寸法連鎖、制御複雑性を増やします。

必要作業空間 → 整機包絡・干渉解析 → 機構比較 → 試作検証 → 必要最小自由度

4. 概念骨格から長期運用できる工程構造へ

外観が成立した骨格モデルと、反復運転できるロボットの間には大きな差があります。質量、重心、動力学、構造試験、異種材料接合、外装、保守、電装配置を同時に進めます。

4.1 最初に質量・重心・関節負荷モデルを作る

詳細設計前に次を推定します。

• 完成整機と各モジュールの質量；
• 重心位置と各リンク慣性；
• 歩行、しゃがみ、搬送、転倒姿勢；
• 関節角度、速度、ピークトルク；
• 外装、シール、配線、柔軟外皮の摩擦負荷。

公開されたロボット開発例では、完成重量、動作速度、概略機器配置から動力学モデルを作成し、関節角度、トルク、速度を計算し、外装摩擦も最終要求へ加えています。この順序により、完成後にモーター、減速機、軸受の容量不足が判明するリスクを減らせます。

4.2 材料データを実物試験で校正する

複合材料、接着構造、積層造形部品の実性能は、積層、繊維方向、肉厚、穴加工、製造ロットで変化します。材料表の弾性率だけをFEMへ入力するのは不十分です。

推奨手順：

1. 予定断面と予定工程で試験片を製作；
2. 曲げ、引張圧縮、ねじり試験；
3. 荷重—変位から等価剛性を取得；
4. 構造モデルを校正；
5. 必要断面、肉厚、補強領域を決定；
6. 部品・整機試験で相関確認。

「解析先行」は「試験校正」と組み合わせます。不正確な材料モデルは細かい解析メッシュでは補えません。

4.3 ハイブリッド骨格では接合界面を独立部品として設計する

公開された内骨格ロボットでは、長い荷重経路にCFRPパイプ、関節ギアボックスにアルミ削り出し部品を使用し、両者を接着接合しています。足部もCFRPで脚慣性を低減しています。「軽量部材 + 精密金属インターフェース」はヒューマノイドにも有効ですが、接合部が高リスク領域になります。

管理項目：

• CFRP端部寸法と繊維健全性；
• 金属継手の接着長さ、溝、R；
• 研磨、洗浄、プライマー、開放時間；
• 接着層厚さ、硬化温度、圧力、時間；
• 炭素繊維と金属間の電食絶縁；
• 熱膨張差と繰返し荷重；
• 引抜き、ねじり、疲労、非破壊検査。

接合部は「組立時に接着剤を塗る箇所」ではなく、図面、工程範囲、認定、ロット追跡を持つ構造要素です。

4.4 原寸モックアップでCADでは見えない干渉と保守性を確認する

骨格、外装、柔軟カバー、配線、電装は別チームで並行開発されることがあります。CADだけでは、柔軟材のしわ、摩擦、脱着経路、実際のアクセス性を完全には予測できません。

有効な方法：

• 原寸骨格または低コスト構造モックアップ；
• 外装・柔軟カバーの実物試作；
• 手作業造形を3DスキャンしてCADへ反映；
• 全可動域干渉、摩擦トルク、配線曲げ確認；
• 肩、腹部、バッテリーなど高頻度保守部の簡易脱着；
• 冷却開口と内部熱管理確認。

原寸モックアップにより構造と外装を並行して進め、金型前に干渉を発見できます。量産機では、頻繁に保守する領域をクイックリリース化し、毎回外装全体を外さない構成にします。

4.5 共通化とモジュール化も量産骨格の評価項目

左右脚、左右腕、異なる機種間で部品を共通化すると、次を減らせます。

• 図面・工程数；
• 治具、工具、ゲージ；
• 予備品在庫；
• 組立教育とミス；
• 変更時の再検証。

ただし荷重方向、配線、保守空間が異なる場合まで無理に共通化すべきではありません。標準インターフェース、軸受スリーブ、締結部品、センサーブラケット、局部モジュールが共通化に適しています。

5. 骨格構造方式の選定

量産機は複数方式を組み合わせます。精密関節部は金属加工、長い荷重経路は押出材・複合材、配線と防護は樹脂・積層部品が適します。

6. トポロジー最適化は最終部品ではない

トポロジー最適化は次を判断する手段です。

• 材料を残すべき領域；
• 引張、圧縮、曲げ、ねじりの主荷重経路；
• 軽量化可能領域；
• 複数荷重工況のバランス。

生データには不規則面、細い枝、閉空間、アンダーカット、壁厚急変が含まれるため、そのまま量産できません。

再構築では：

1. 主荷重経路を保持；
2. 管理可能な壁厚を設定；
3. 応力遷移に連続Rを追加；
4. 加工、組立、測定基準を設定；
5. 工具アクセス、切粉排出、洗浄性を確保；
6. 検査不能な深い空間を削減；
7. ねじ、軸受座、位置決め部を補強；
8. 静力、モード、疲労、寸法公差を再検証。

最適化後は質量だけでなく、剛性、固有振動数、応力も変化します。制御帯域、衝撃、寿命、製造ばらつきを含めて評価します。

7. 部位ごとの材料配分

「全アルミ」または「全CFRP」ではなく、荷重、インターフェース、保守、量産コストで材料を分けます。

8. 関節インターフェースが主要CTQ

フレームとアクチュエータの接続部が運動学精度を決めます。

• 軸受穴と端面；
• モーター、減速機、出力フランジ取付；
• 左右対称関節基準；
• 位置決めピン穴とねじ穴；
• エンコーダとゼロ調整構造；
• 配線穴とエッジ保護；
• 外装・衝撃保護取付点。

9. 薄肉フレームが変形する理由

深いポケット、リブ、薄肉を加工すると、残留応力、治具力、切削熱が再配分され、部品が変形します。

代表リスク：

• 荒加工後の側壁スプリングバック；
• 取外し後の取付面反り；
• 左右鏡像部品の異なる変形方向；
• 深いポケット底厚のばらつき；
• アルマイト、塗装、熱処理後の寸法変化；
• 組立時の強制矯正による残留応力。

推奨工程：

1. 安定した材料状態と素材方向；
2. 左右対称に材料を除去；
3. 荒加工後の応力除去または自然時効；
4. 基準、ポケット、重要接口を段階加工；
5. 低変形治具と十分な支持；
6. 自由状態で平面度・軸線測定；
7. 表面処理後の再測定；
8. 試作変形データで加工代を補正。

10. 単独寸法より組立基準が重要

すべての単品寸法が合格でも、整機の軸連鎖が正しいとは限りません。

三段階基準：

• 整機基準： 足底、骨盤中心、胴体中心線；
• モジュール基準： 左右股、肩、膝、足首；
• 部品基準： 軸受穴、取付面、ピン、穴。

寸法連鎖：

• 足底から足首軸；
• 足首から膝；
• 膝から股；
• 左右股関節軸間距離；
• 骨盤から腰中心；
• 肩軸と左右腕対称性。

左右部品は同じプログラム思想、基準戦略、ペア測定を使い、系統的な左右差を防ぎます。

11. 静荷重以外の検証

アクチュエータ、電池、配線を搭載した実装状態で検証します。空フレームだけでは最終荷重とモードを再現できません。

12. 試作から量産まで

1. 01荷重・インターフェース定義関節トルク、質量、転倒、基準、保守空間。
2. 02構造方式比較CNC、板フレーム、シェル、鋳造、押出、ハイブリッド。
3. 03解析・再構築静力、モード、トポロジーを製造可能形状へ変換。
4. 04試作品加工変形、関節接口、組立順序、配線経路。
5. 05整機相関質量、重心、慣性、モード、疲労、転倒。
6. 06量産工程固定素材、治具、基準、工具、測定、表面処理。
7. 07量産監視CTQ、変形、質量特性、左右ペア。

量産最適化は加工時間短縮だけでなく、部品点数削減、左右モジュール共通化、組立調整削減、検査性、衝撃損傷部品の交換性を含みます。

13. 見積り・技術審査に必要な資料

よくある質問

ヒューマノイドロボットの骨格は軽ければ軽いほど良いですか？

いいえ。軽量化は剛性、強度、モード、疲労、転倒衝撃、関節位置、保守性を満たす必要があります。過度な薄肉化は軸位置ずれ、振動、制御精度低下、寿命リスクにつながります。無効質量と遠位側慣性を減らすことが重要です。

トポロジー最適化結果をそのままCNC加工できますか？

通常はできません。最適化結果は主に荷重経路と材料保持領域を示します。量産前に壁厚、R、基準、工具アクセス、切粉排出、深いポケットやアンダーカットを考慮して再構築し、静力、モード、疲労を再検証します。

胴体、骨盤、四肢フレームは同じ材料を使用すべきですか？

必ずしも同じではありません。胴体と骨盤は全体剛性、多数のインターフェース、機器支持を重視し、遠位側四肢は低質量と低慣性を重視します。軸受座やねじ部には耐摩耗性と局部強度が必要で、アルミ主体に鋼・チタンのインサートを組み合わせる方法が一般的です。

ヒューマノイド骨格の量産前に最も重要な検証は何ですか？

重要インターフェースの寸法連鎖、静荷重・限界荷重、モード・振動、反復疲労、転倒・衝突、質量・重心、配線・保守空間を総合的に確認し、加工、組立、検査工程の安定した量産能力も実証します。
