直接结论
这篇文章中的表格不是为了给材料排出一个固定名次,而是帮助工程团队逐层排除不合适的方案。材料选择应先回答“这个零件承担什么载荷”,再判断“它需要什么刚度和寿命”,最后才进入材料牌号、制造工艺和成本比较。
建议按下面四步使用本文:
先划分骨骼等级
→ 再识别主载荷与失效后果
→ 再筛选材料体系和成型方式
→ 最后用接头、环境与寿命试验确认如果一个零件同时承担轴承定位、跌倒冲击和电机散热,就不应仅因为某种塑料密度更低而替换金属;如果一个零件只是整合传感器、线束和防护功能,也不必坚持使用整块铝合金。
人形机器人骨骼材料不能按“谁最强、谁最轻”简单排名。正确做法是先把结构分成四个等级,再进行材料组合。
| 骨骼等级 | 典型部位 | 首要要求 | 优先材料方向 |
|---|---|---|---|
| A级:主承力与安全关键 | 髋、膝、踝主载荷路径,大腿、小腿主梁,轴承座,减速器接口 | 刚度、疲劳、跌倒冲击、预紧保持 | 钢、铝、钛、连续CFRP/CFRTP、混合结构 |
| B级:次承力复杂框架 | 电机支架、电池框架、传感器骨架、关节外围结构 | 复杂成型、减重、尺寸稳定、功能集成 | 铝、镁、PA66-GF/CF、PA10T、PPS、增强PEEK |
| C级:精密功能件 | 齿轮、衬套、轴承保持架、导向、绝缘件 | 耐磨、低摩擦、绝缘、耐温、低吸湿 | PEEK、PPS、POM、PA、金属-塑料组合 |
| D级:外观与防护 | 外罩、防撞壳、电池盖、维修盖板 | 冲击、阻燃、外观、成本、维修 | 阻燃PA、PC/ABS、镁铝薄壁件、复合材料薄壳 |
最现实的整机方案通常是:
连续碳纤维主梁
+
铝合金关节端部
+
钢或钛合金轴与螺栓
+
PA10T或PA66-CF功能支架
+
PEEK耐磨件
+

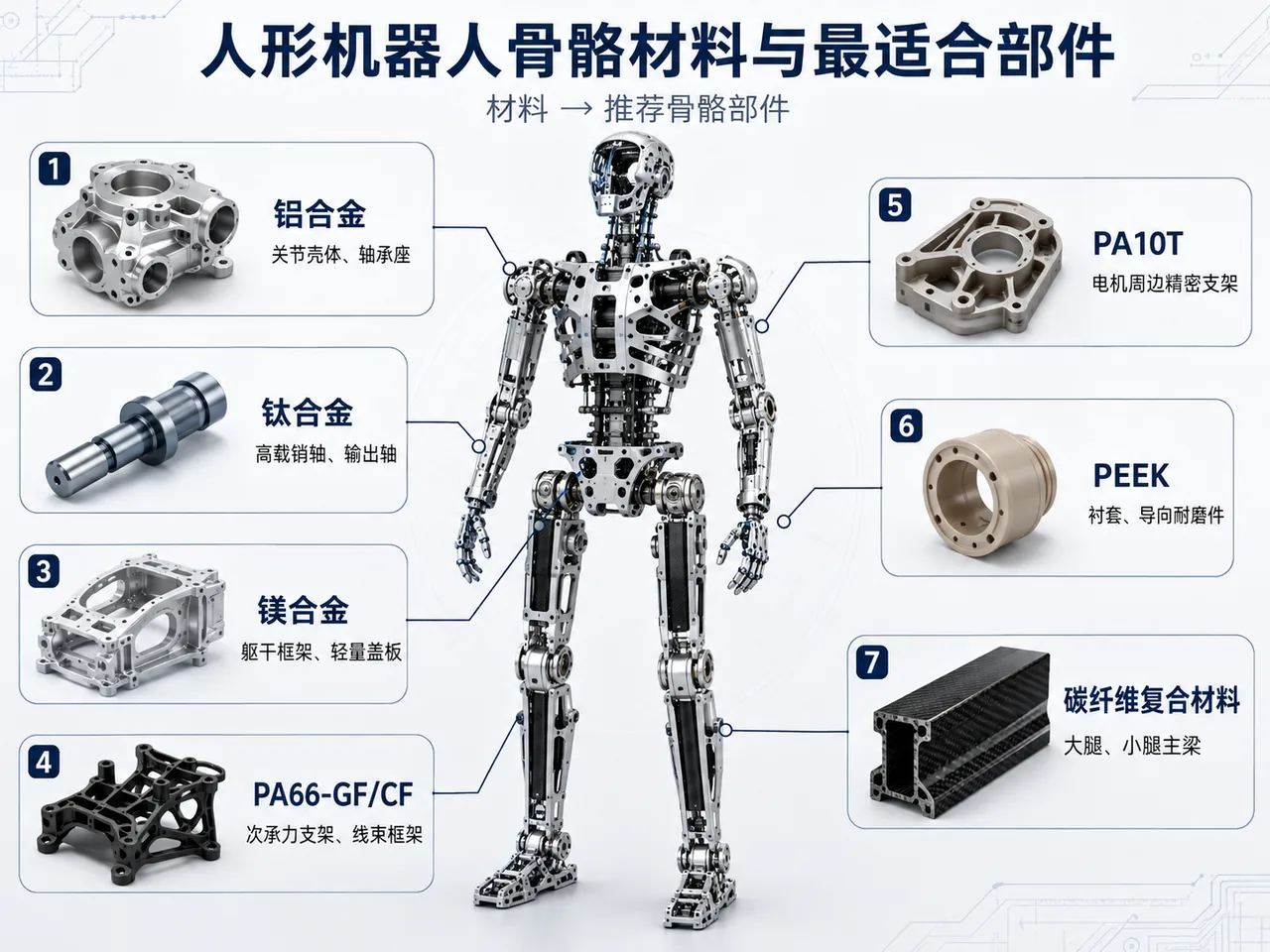

阻燃塑料外罩不同材料在人形机器人骨骼中的最佳适用部位并不相同。金属更适合高载荷接口与主承力连接,工程塑料适合复杂功能支架,碳纤维复合材料更适合长距离轻量化主梁。

1. 为什么机器人骨骼不能只看拉伸强度
材料TDS最容易取得的是拉伸强度,但机器人骨骼真正经常先失效的,可能是刚度、接头、蠕变或疲劳。选材时应先确定最不能接受的失效:是定位漂移、螺栓松动、突然断裂,还是跌倒后无法检测的内部损伤。
阅读下表时,不要寻找单一最高值,而要判断每个候选材料是否覆盖了该零件的主要风险。对于轴承座,弹性模量和蠕变通常比极限拉伸强度更重要;对于长梁,比刚度和疲劳更重要;对于电池附近支架,阻燃与绝缘又可能成为前置条件。
| 指标 | 决定的问题 | 忽略后的典型后果 |
|---|---|---|
| 弹性模量 | 变形、定位、齿轮啮合 | 强度合格但刚度不足 |
| 比刚度 | 单位质量的结构效率 | 减重后振动增大 |
| 疲劳 | 数十万到数百万次往复寿命 | 静态合格、运行开裂 |
| 蠕变 | 螺栓预紧、轴承座、齿隙 | 长期松动和零点漂移 |
| 吸湿 | PA尺寸与刚度变化 | 湿热环境下装配失效 |
| 冲击和缺口敏感性 | 跌倒、孔边、筋根 | 突发脆裂 |
| 热膨胀 | 轴承、编码器、传感器 | 温度变化后精度漂移 |
| 各向异性 | 短纤流向、连续纤维铺层 | 同一零件不同方向性能不同 |
| 导电与绝缘 | 传感器、电路、天线 | 绝缘失效或信号干扰 |
| 阻燃 | 电池和驱动器周边安全 | 不满足整机安全要求 |
| 连接可靠性 | 螺钉、嵌件、胶接、端接 | 材料本体未坏,接头先失效 |
2. 金属材料总体对比
金属仍然是高预紧、高精度和冲击主路径的基准材料。它们的优势不只是强度,而是轴承孔、螺纹、销轴和减速器接口的设计方法、加工方法与检测方法都比较成熟。
选择思路可以概括为:钢用于“小而重载”,铝用于“综合平衡”,镁用于“大面积减重”,钛用于“截面受限且载荷高”。真正需要避免的是把整机统一成一种金属,而不是合理地让不同金属承担不同接口。
| 材料 | 主要优势 | 主要限制 | 更适合的机器人位置 |
|---|---|---|---|
| 高强钢 | 高模量、高疲劳、高预紧、小截面承载强 | 密度高、惯量大 | 轴、销、齿轮、花键、螺栓、局部耐磨件 |
| 铝合金 | 重量、加工、散热、精密接口和成本平衡好 | 模量低于钢、薄壁变形、压铸孔隙 | 关节壳、轴承座、法兰、长梁、复合材料端接头 |
| 镁合金 | 密度低、阻尼好、薄壁压铸效率高 | 腐蚀、疲劳、螺纹与表面处理要求高 | 外罩、电池壳、低中载荷大面积框架 |
| 钛合金 | 高比强度、耐腐蚀、适合紧凑高载荷 | 成本高、加工难、导热差 | 高载荷销轴、输出轴、紧凑关节和关键连接 |
3. 工程塑料与复合材料总体对比
工程塑料和碳纤维复合材料的价值,在于降低惯量、整合复杂功能和减少零件数量。它们不应该只被理解成“比金属轻”,而应被看作一种可以改变结构形态和制造路线的材料体系。
选材时先区分两个问题:需要的是复杂一体化注塑结构,还是沿长距离载荷路径工作的主梁。前者优先评估增强PA、PA10T、PPS和增强PEEK;后者才应重点评估连续CFRP或CFRTP。
| 材料体系 | 典型优势 | 典型风险 | 适合位置 |
|---|---|---|---|
| PA66-GF | 成本成熟、绝缘、高强度、适合复杂注塑 | 吸湿、流向差异、熔接线、蠕变 | 绝缘支架、线束骨架、中载荷框架 |
| PA66-CF | 高比刚度、低密度、低收缩 | 导电、各向异性、孔边和熔接线 | 传感器框架、薄壁加强件、低惯量支架 |
| PA10T-GF/CF | 湿热尺寸保持、耐高温、耐水解 | 高温成型、熔接线、材料成本 | 电机周边、精密支架、户外与湿热结构 |
| PPS-GF/CF | 低吸湿、耐热、耐化学、电气稳定 | 冲击和脆性、熔接线 | 电气框架、驱动器支架、精密功能件 |
| 未增强PEEK | 耐热、耐磨、耐化学、低吸湿、韧性好 | 刚度并非最高、价格高 | 衬套、齿轮、导向、绝缘和密封支撑 |
| GF/CF-PEEK | 高温下高刚度、低吸湿、尺寸稳定 | 高温加工、成本、缺口敏感 | 高温传感器座、高刚度小型功能结构 |
| 连续CFRP | 极高比刚度、可按载荷铺层 | 分层、冲击暗伤、孔边、检测困难 | 大腿、小腿、手臂、躯干长梁 |
| 连续CFRTP | 高比刚度、可热压和熔融连接、量产潜力高 | 高温设备、浸润、起皱、界面控制 | 规模化长梁、壳体和混合骨架 |
4. 已有两类增强PA的实测数据对比
下面两组数据适合做初步材料筛选,但不能直接得出“CF牌号一定替代GF牌号”的结论。PA66-CF40的刚度和密度优势明显,但其导电性可能排除部分传感器、天线和绝缘支架应用;PA66-GF50刚度较低,却可能在绝缘、成本和成熟供应链方面更合适。
更重要的是,标准试样中的纤维方向通常较有利,而真实零件中的孔、筋、浇口和熔接线会重新分配纤维方向。因此选中牌号后,还必须进行模流分析和实件验证。
| 性能 | PA66-GF50 | PA66-CF40 | 工程意义 |
|---|---|---|---|
| 拉伸强度 | 225 MPa | 270 MPa | CF体系静态强度更高 |
| 弯曲强度 | 325 MPa | 390 MPa | CF体系更适合高刚度支架 |
| 弯曲模量 | 14.2 GPa | 26.8 GPa | CF体系的刚度优势明显 |
| 缺口冲击 | 16 kJ/m² | 15 kJ/m² | 高刚度不等于冲击更好 |
| 密度 | 1.55 g/cm³ | 1.32 g/cm³ | CF体系更利于降低惯量 |
| 吸水率 | 1.3%平衡吸水 | 资料未列出 | PA66-GF需重点控制湿热 |
| 模塑收缩 | 流向0.2%,横向0.7% | 0.1%~0.4% | 两者都存在方向性 |
| 电性能 | 高绝缘性 | 表面电阻率低于10³ Ω | CF体系通常导电 |
这些数据只能用于初步筛选,不能代替真实零件验证。
5. PA66-GF、PA66-CF、PA10T和PEEK如何选择
这四类材料不是简单的低、中、高端关系。PA66-GF更偏向成熟和经济,PA66-CF更偏向高比刚度,PA10T更偏向湿热尺寸稳定,PEEK则更适合高温、耐磨、耐化学和低吸湿功能。
实际决策应先找出零件最苛刻的工作条件。若主要矛盾是湿热后的尺寸漂移,应优先比较PA10T、PPS和PEEK;若主要矛盾是运动惯量和薄壁刚度,可以比较PA66-CF、PA10T-CF和CF-PEEK;若只是普通绝缘支架,昂贵材料通常不会带来等比例价值。
| 需求 | PA66-GF | PA66-CF | PA10T | PEEK / 增强PEEK |
|---|---|---|---|---|
| 成本 | 较优 | 中等 | 较高 | 高 |
| 刚度 | 中高 | 高 | 中高至高 | 未增强中等,CF牌号很高 |
| 吸湿影响 | 较明显 | 仍需控制 | 通常较低 | 低 |
| 高温尺寸保持 | 中等 | 中等 | 较好 | 很好 |
| 电气绝缘 | 可选绝缘牌号 | 通常导电 | 可选绝缘或阻燃牌号 | 可选绝缘或导电牌号 |
| 复杂注塑 | 成熟 | 成熟但磨损高 | 工艺窗口更高 | 高温设备要求高 |
| 耐磨 | 一般 | 一般 | 一般至较好 | 很好 |
| 适合主承力长梁 | 不优先 | 谨慎 | 谨慎 | 仅局部高性能结构 |
| 适合功能件 | 较好 | 较好 | 很好 | 很好 |
6. 短纤、长纤、连续纤维的差别
纤维长度会直接改变可实现的结构形态。短纤可以随熔体填充复杂型腔,适合把筋、卡扣、走线和安装位集成到一个零件中;连续纤维则可以跨越整个长梁,让载荷沿纤维持续传递。
因此,复杂程度越高并不代表越适合连续碳纤维,载荷越高也不代表一定适合短纤增强注塑。应根据“形状复杂度”和“载荷连续性”两个维度判断。
| 纤维形式 | 成型方式 | 形状能力 | 载荷能力 | 主要弱点 |
|---|---|---|---|---|
| 短玻纤/短碳纤 | 注塑 | 复杂三维结构最好 | 次承力和局部支撑 | 流向差异、熔接线 |
| 长纤增强 | 注塑或模压 | 中等至复杂 | 冲击和载荷传递优于短纤 | 纤维保留和流动控制 |
| 连续热固性CFRP | 铺层、缠绕、模压 | 长梁、管、壳体最好 | 主承力能力强 | 分层、孔边、周期长 |
| 连续热塑性CFRTP | 热压、模压、带材铺放 | 长梁和壳体 | 主承力能力强,量产潜力高 | 高温设备、浸润和焊接界面 |
7. 连续碳纤维与短纤增强塑料不能混为一谈
名称中都含有“碳纤维”,并不表示它们能承担相同任务。PA66-CF和CF-PEEK仍属于短纤注塑材料,强度会随流动方向变化;连续CFRP和CFRTP则可以把纤维沿大腿、小腿或手臂的主载荷方向铺设。
决策时可采用一个简单判断:若零件的主要价值在复杂集成,优先短纤;若主要价值在长距离传递弯曲和扭转载荷,优先连续纤维,并为端部连接保留金属结构。
| 对比 | PA66-CF、PA10T-CF、CF-PEEK | 连续CFRP / CFRTP |
|---|---|---|
| 纤维长度 | 短纤维 | 连续纤维 |
| 典型工艺 | 注塑 | 铺层、热压、模压、缠绕 |
| 复杂形状 | 强 | 中等 |
| 长梁效率 | 中等 | 很高 |
| 性能方向 | 随熔体流动变化 | 可按载荷方向设计 |
| 螺纹与接口 | 可注塑嵌件 | 通常需要金属端接头 |
| 冲击损伤 | 孔边、熔接线、脆裂 | 分层、纤维断裂、暗伤 |
| 量产节拍 | 高 | 热固性较慢,CFRTP可提高 |
| 更适合 | 复杂功能结构 | 长距离主承力结构 |
8. 机器人典型部位选材表
部位选材表应当作为第一轮方案筛选,而不是最终定案。相同名称的部件,在不同机器人上可能承担完全不同的载荷。例如传感器支架通常属于次承力结构,但如果它同时保持编码器同轴度,其长期尺寸稳定性就会升级为CTQ。
选材时建议先从“首选方向”建立基准方案,再用“可替代方向”进行减重或降本评估。“不建议直接采用”并不等于绝对禁止,而是表示必须提供更完整的仿真、接头试验、疲劳和跌倒验证。
| 部位 | 首选方向 | 可替代方向 | 不建议直接采用 |
|---|---|---|---|
| 大腿、小腿主梁 | CFRP/CFRTP+铝端头 | 铝合金、薄壁钢混合结构 | 未验证短纤注塑件 |
| 髋、膝、踝关节端部 | 铝、钛、钢 | 复合材料+金属端接 | 纯塑料高预紧接口 |
| 减速器与轴承壳体 | 铝合金+钢局部件 | 镁合金、增强塑料局部结构 | 低刚度未增强塑料 |
| 躯干主框架 | 铝、镁、CFRP/CFRTP混合 | 高纤维注塑模块 | 全塑料单一骨架 |
| 电机与驱动器支架 | 铝、PA10T-GF、PA66-CF、PPS | CF-PEEK | 普通未增强PA |
| 传感器与编码器支架 | PA10T、PA66-CF、增强PEEK、铝 | PPS | 高吸湿未稳定牌号 |
| 线束和管路支架 | PA66-GF、PA10T、阻燃PA | PPS | 高成本PEEK大面积使用 |
| 齿轮、衬套、导向 | POM、PA、PEEK、耐磨PEEK | PPS | 连续CFRP |
| 外罩与防撞壳 | 阻燃PA、PC/ABS、镁铝薄壁件 | 复合材料薄壳 | 高成本CF-PEEK |
| 跌倒吸能件 | 韧性塑料、弹性体、可更换结构 | 薄壁金属折皱件 | 高模量脆性件 |
9. 为什么高强度工程塑料仍会在往复运动中开裂
往复开裂通常不是简单的“材料强度不足”。它往往由材料方向性、结构应力集中、成型残余应力和装配预紧共同造成。消防外骨骼案例中,即使使用高玻纤、阻燃和高模量材料,仍然需要通过结构修改解决往复运动开裂,这正说明静态牌号数据不能替代零件设计。
处理这类问题时,先检查裂纹位置是否与熔接线、筋根、孔边或嵌件对应,再决定是换材料还是改结构。若载荷路径本身不合理,换成更高模量牌号可能只会让裂纹出现得更突然。
| 失效原因 | 结构表现 | 改善方向 |
|---|---|---|
| 熔接线位于高应力区 | 孔、筋、窗口附近沿线开裂 | 调整浇口、流道和结构 |
| 纤维方向与载荷不一致 | 横向弯曲寿命低 | 模流与各向异性FEA联动 |
| 螺钉柱根部锐角 | 装配后或循环中裂纹 | 增加圆角、过渡和支撑 |
| 金属嵌件过盈过大 | 周围出现径向裂纹 | 控制嵌件尺寸、温差和预热 |
| 壁厚变化大 | 翘曲和残余应力 | 均匀壁厚和渐变过渡 |
| 阻燃或高填充导致韧性下降 | 冲击或反向载荷脆裂 | 重新平衡阻燃、强度和韧性 |
| 吸湿和温度变化 | 尺寸、刚度和预紧漂移 | 湿热调节与环境验证 |
| 只做静态试验 | 样件合格、量产运行开裂 | 增加S-N和实件循环试验 |
10. 金属、塑料和CFRP的跌倒失效对比
跌倒工况不仅决定材料是否损坏,还决定损伤是否能够被及时发现。金属变形往往比较直观,短纤塑料可能沿孔边或熔接线开裂,而CFRP可能外观完好但内部已经分层。
因此材料选择还要考虑维护策略。若现场无法进行复合材料无损检测,就需要通过可更换吸能件、冲击指示、局部金属保护或更保守的铺层设计降低隐蔽损伤风险。
| 材料 | 常见失效 | 是否容易目视发现 | 建议复检 |
|---|---|---|---|
| 钢、铝、镁、钛 | 屈服、弯曲、凹陷、裂纹 | 较容易 | 尺寸、裂纹和关键接口 |
| 短纤增强塑料 | 孔边裂纹、熔接线开裂、螺钉柱破坏 | 中等 | 外观、放大检查、CT或切片 |
| 连续CFRP | 分层、内部裂纹、纤维断裂、芯材压溃 | 可能不明显 | 超声、热成像、敲击或CT |
| 胶接混合结构 | 胶层脱粘、端部剥离 | 可能不明显 | 界面检测和刚度复测 |
11. 蠕变、吸湿与温度对精密接口的影响
机器人骨骼不仅承受瞬间载荷,还要长期保持轴承位置、螺栓夹紧力和传感器基准。对于塑料结构,短期强度合格并不代表几个月后仍能保持同样的预紧和尺寸。
判断材料是否适合精密接口时,应把工作温度、湿度、持续载荷和目标寿命组合起来。若界面必须长期保持高预紧,通常应增加金属衬套、嵌件或独立承力路径,而不是让塑料本体长期承担全部接触应力。
| 风险 | 高风险位置 | 后果 | 控制方法 |
|---|---|---|---|
| 蠕变 | 螺栓夹紧、轴承压入、长期弯曲支架 | 预紧下降、间隙增大 | 金属嵌件、降低应力、长期试验 |
| 应力松弛 | 螺纹和卡扣 | 松动、异响 | 限制预紧、增加机械防松 |
| 吸湿 | PA支架、传感器基准 | 尺寸和刚度变化 | 材料选择、调湿和湿热验证 |
| 热膨胀差 | 金属-塑料、金属-CFRP接口 | 界面应力、零点漂移 | 浮动设计、胶层和过渡结构 |
| 电机发热 | 电机座、驱动器周边 | 刚度下降、蠕变加快 | 热桥、金属嵌件、温度监控 |
12. 金属与碳纤维连接方式对比
复合材料主梁能否成功,通常取决于端部怎样把载荷传入金属关节。连接处需要同时解决孔边压溃、剥离、胶层老化、螺栓预紧和碳纤维与铝之间的电偶腐蚀。
安全关键接头不应只比较初始拉脱强度,还要比较疲劳后的刚度保持、环境老化后的残余强度,以及发生局部损伤后是否仍有第二条载荷路径。
| 连接方式 | 优势 | 风险 | 适合场景 |
|---|---|---|---|
| 共固化金属端头 | 载荷传递连续、结构紧凑 | 工艺复杂、界面质量难检测 | 长梁主结构 |
| 胶接 | 载荷分布均匀、避免钻孔 | 表面处理、胶层厚度和老化 | CFRP与铝端头 |
| 螺栓连接 | 可拆卸、维修方便 | 孔边压溃、分层、预紧控制 | 模块化结构 |
| 胶接+螺栓 | 冗余和安全性高 | 工序多、重量增加 | 安全关键接口 |
| 包覆成型 | 功能集成、节拍高 | 热膨胀和界面粘接 | 金属嵌件+增强塑料 |
| 玻纤隔离层+金属端头 | 防电偶腐蚀 | 工艺与厚度控制 | CFRP与铝接触区 |
13. 热管理与电气性能对比
把金属替换成塑料或复合材料后,热路径和电气边界也会改变。铝壳可能同时承担结构和散热功能,而PA或CFRP替换后,电机和驱动器热量可能无法沿原路径排出。
因此,结构轻量化方案必须与热分析同步。碳纤增强材料和连续CFRP通常导电,还要评估对天线、编码器、磁传感器、接地和绝缘距离的影响。
| 材料 | 散热能力 | 导电/绝缘特性 | 设计提醒 |
|---|---|---|---|
| 铝合金 | 好 | 导电 | 适合电机和驱动器散热 |
| 镁合金 | 较好 | 导电 | 需腐蚀和表面保护 |
| PA66-GF | 低 | 通常绝缘 | 适合绝缘支架,但需热分析 |
| PA66-CF | 低至中 | 通常导电 | 注意天线、传感器和短路风险 |
| PA10T-GF | 低 | 可绝缘 | 适合高温电气结构 |
| PEEK | 低 | 可绝缘 | 可加金属热桥 |
| CFRP/CFRTP | 面内可能较高、厚度方向低 | 导电 | 注意电偶腐蚀和信号屏蔽 |
14. 注塑材料DFM表
增强塑料的最终性能由材料和模具共同决定。浇口决定纤维流向,冷却决定翘曲,壁厚和筋位决定残余应力,嵌件设计决定孔边是否开裂。
因此注塑骨架的DFM不能在模具完成后再补做。结构FEA、模流、纤维取向和装配载荷应在开模前形成同一套判断,并把熔接线和高应力区是否重合列为重点评审项。
| DFM项目 | 主要风险 | 建议 |
|---|---|---|
| 浇口位置 | 纤维方向和熔接线不利 | 先做模流和载荷方向评估 |
| 壁厚 | 残余应力和翘曲 | 尽量均匀并渐变过渡 |
| 筋位 | 根部应力和缩水 | 控制筋厚与圆角 |
| 螺钉柱 | 开裂和预紧松弛 | 金属嵌件、支撑筋和大圆角 |
| 模温 | 结晶和表面状态不稳定 | 按牌号建立工艺窗口 |
| 材料干燥 | 水解、银丝、性能下降 | 记录露点、时间和温度 |
| 纤维磨损 | 螺杆、料筒、浇口和模具磨损 | 使用耐磨材料并管理寿命 |
| 翘曲 | 方向收缩和冷却不均 | 优化浇口、冷却和夹具 |
15. CFRP与CFRTP的DFM表
复合材料设计不能沿用金属“等厚加筋”的思路。纤维铺层方向、端部载荷引入和开孔方式决定了结构的真实承载能力,局部增厚也必须通过平缓过渡避免新的层间应力。
设计阶段还应提前确定检测方法。若关键区域在成型后无法进行超声或热成像检查,即使理论强度足够,也可能不适合量产。
| DFM项目 | 主要风险 | 建议 |
|---|---|---|
| 铺层方向 | 主载荷方向刚度不足 | 按0°、±45°、90°分配 |
| 端部载荷引入 | 局部剥离和压溃 | 局部增厚、金属端头和渐变 |
| 开孔 | 纤维切断、孔边失效 | 孔周加强和专用加工 |
| 夹层芯材 | 局部压溃、脱粘 | 增加嵌块与载荷扩散 |
| 成型褶皱 | 局部强度下降 | 控制铺放、曲率和压实 |
| 孔隙 | 层间性能下降 | 控制浸润、压力和真空 |
| 胶接 | 界面老化与脱粘 | 表面处理、胶层厚度和固化监控 |
| 检测 | 暗伤不可见 | 预留超声和热成像检测条件 |
16. 样件到量产验证矩阵
材料筛选、接头验证和整件耐久不能被一次样机测试替代。合理的验证顺序是先用低成本试样排除明显不合适的材料,再逐步增加零件复杂度、环境条件和真实载荷。
每一阶段都应设置明确放行条件。若接头疲劳尚未通过,就不应直接进入整机跌倒试验;若湿热后尺寸已经漂移,继续追求干态强度没有意义。
| 阶段 | 主要任务 | 放行依据 |
|---|---|---|
| 材料筛选 | 标准试样、湿热、温度、基础疲劳 | 材料候选清单 |
| 结构设计 | 各向异性FEA、模流或铺层分析 | 载荷路径和危险区域 |
| 接头试验 | 螺栓、嵌件、胶接、端头 | 静态与疲劳接头数据 |
| 原型件 | 刚度、强度、模态、装配 | CTQ与实件基线 |
| 耐久 | 往复弯曲、扭转、振动 | 目标循环次数 |
| 环境 | 湿热、温度循环、清洗剂和润滑剂 | 尺寸与性能保持 |
| 跌倒 | 多方向冲击和落地 | 无安全失效、可检测 |
| 小批量 | 翘曲、重量、缺陷、节拍 | 工艺能力和限度样板 |
| 量产 | 参数冻结、追溯、巡检 | 稳定CPK和寿命抽检 |
17. 量产方式与数量的关系
最佳材料会随产量变化。样件阶段,CNC铝和标准碳纤管能够快速修改;进入量产后,高纤维注塑、压铸和CFRTP热压才可能通过节拍和功能集成降低总成本。
因此选材决策应同时包含“当前验证方式”和“未来量产方式”。样件采用的材料不一定是最终材料,但样件结构必须能够验证未来方案中的载荷路径和连接逻辑。
| 阶段 | 适合工艺 | 主要优点 |
|---|---|---|
| 样件 | CNC铝、标准管材、3D打印PA/PEEK、碳纤管+金属端头 | 修改快、模具投入低 |
| 小批 | 简易模具、机加工增强塑料、模压CFRP、模块化混合结构 | 便于验证和调整 |
| 中批 | 注塑增强PA、压铸铝镁、CFRP模压 | 成本和性能平衡 |
| 量产 | 高纤维注塑、压铸、锻造+CNC、CFRTP热压、自动胶接与检测 | 节拍稳定、功能集成 |
18. 最终选材决策矩阵
最终决策矩阵的用途,是把复杂材料知识转换成工程选择。先找到零件最重要的一到两个需求,再从对应材料方向建立候选方案,不要一次同时优化所有指标。
当多个需求冲突时,应优先保证安全、刚度和寿命,再优化重量与成本。例如轴承接口应先保证刚度和预紧,长梁才重点追求比刚度;电气支架应先确认绝缘与阻燃,再比较减重。
| 核心需求 | 优先材料 |
|---|---|
| 精密轴承和减速器接口 | 铝、钢、钛 |
| 长梁高比刚度 | 连续CFRP或CFRTP |
| 复杂注塑和功能集成 | PA66-GF、PA10T、PPS |
| 高刚度低惯量注塑支架 | PA66-CF、PA10T-CF、CF-PEEK |
| 湿热尺寸稳定 | PA10T、PPS、PEEK |
| 高温耐磨 | PEEK和耐磨改性牌号 |
| 电气绝缘 | 未增强或GF增强绝缘牌号 |
| 导电或静电释放 | 专用CF或导电牌号 |
| 跌倒主冲击路径 | 金属或充分验证的混合结构 |
| 大面积低载荷外罩 | 镁、阻燃塑料、复合材料薄壳 |
19. RFQ需要提供的资料
材料选择质量很大程度上取决于RFQ信息是否完整。只有零件图纸而没有载荷谱、循环次数、跌倒工况和环境条件,供应商通常只能按照静态经验报价,无法判断塑料或复合材料是否真的适用。
理想的RFQ应把功能、失效后果和验证要求写清楚。这样才能在报价阶段判断需要CNC、注塑、压铸还是复合材料工艺,并提前识别专用模具、金属嵌件、无损检测和耐久试验成本。
| RFQ资料 | 用途 |
|---|---|
| 整机质量和减重目标 | 判断轻量化收益 |
| 2D图纸和3D模型 | 识别载荷路径、孔、筋和接口 |
| 关节扭矩与载荷谱 | 确定刚度、疲劳和接头等级 |
| 跌倒工况 | 评估冲击和失效安全 |
| 温度、湿度和介质 | 评估吸湿、蠕变和化学兼容 |
| 阻燃与电气要求 | 选择绝缘、导电或阻燃牌号 |
| 轴承、螺栓、嵌件与过盈 | 设计金属接口 |
| 目标寿命与循环次数 | 建立耐久验证 |
| 允许变形与模态 | 决定材料刚度等级 |
| 数量和节拍 | 选择CNC、注塑、压铸或复合成型 |
| 检测要求 | 规划CMM、CT和无损检测 |
| 维修与更换策略 | 决定可拆卸和模块化结构 |
常见问题
PA66-CF能否直接替代铝合金机器人骨架?
不能按材料强度直接替代。PA66-CF具有较高比刚度、较低密度和较小收缩,适合复杂次承力框架、传感器支架和低惯量结构,但其性能受纤维方向、熔接线、孔边应力、温度、吸湿和蠕变影响,而且碳纤体系通常导电。轴承座、减速器接口、跌倒冲击主路径和高预紧连接仍应优先采用金属或经过完整验证的混合结构。
PA10T与普通PA66相比,主要优势是什么?
PA10T属于半芳香族高温聚酰胺,通常比普通PA66具有更低的吸水影响、更好的湿热尺寸稳定性、耐水解和高温性能,因此适合电机周边、精密传感器支架和长期尺寸保持要求较高的位置。但它仍属于短纤增强注塑体系,纤维方向、熔接线、成型温度、模具温度和结构应力集中仍需控制。
PEEK是否一定比玻纤或碳纤增强PA更适合机器人骨骼?
不一定。未增强PEEK的耐热、耐化学、耐水解、耐磨和韧性突出,但室温刚度可能低于高玻纤或高碳纤增强PA。玻纤或碳纤增强PEEK可以显著提高刚度和尺寸稳定性,但材料成本、加工温度、模具要求和缺口敏感性也更高。PEEK更适合高温、耐磨、耐化学和精密功能件,而不是默认用于整个机器人骨架。
连续CFRP和CFRTP适合人形机器人的哪些骨骼位置?
连续CFRP和CFRTP更适合大腿、小腿、手臂和躯干等长距离主承力构件,因为纤维可以沿载荷方向布置并获得较高比刚度。关节端部、轴承、螺栓和减速器接口通常仍需金属端接头及局部加强。设计时还要控制孔边压溃、分层、冲击暗伤、铺层方向、金属连接、电偶腐蚀和批量检测。
