人型ロボット骨格の材料選定：アルミ、チタン、マグネシウム、PA66、PA10T、PEEK、炭素繊維複合材の総合比較

直接回答

本記事の表は、材料に固定順位を付けるためではなく、候補を段階的に絞り込むための判断ツールです。最初に部品の役割を分類し、次に支配荷重と許容できない故障を特定し、その後に材料、工法、コストを比較します。

構造クラスを決める
→ 支配荷重と故障影響を決める
→ 材料・工法候補を絞る
→ 接合、環境、寿命試験で確認する

軸受位置、転倒荷重、放熱を同時に担当する部品を、密度だけで樹脂化するのは危険です。一方、センサー、配線、防護機能を統合する部品では、切削アルミに固執する必要はありません。

材料を選ぶ前に骨格を四つのクラスに分けます。

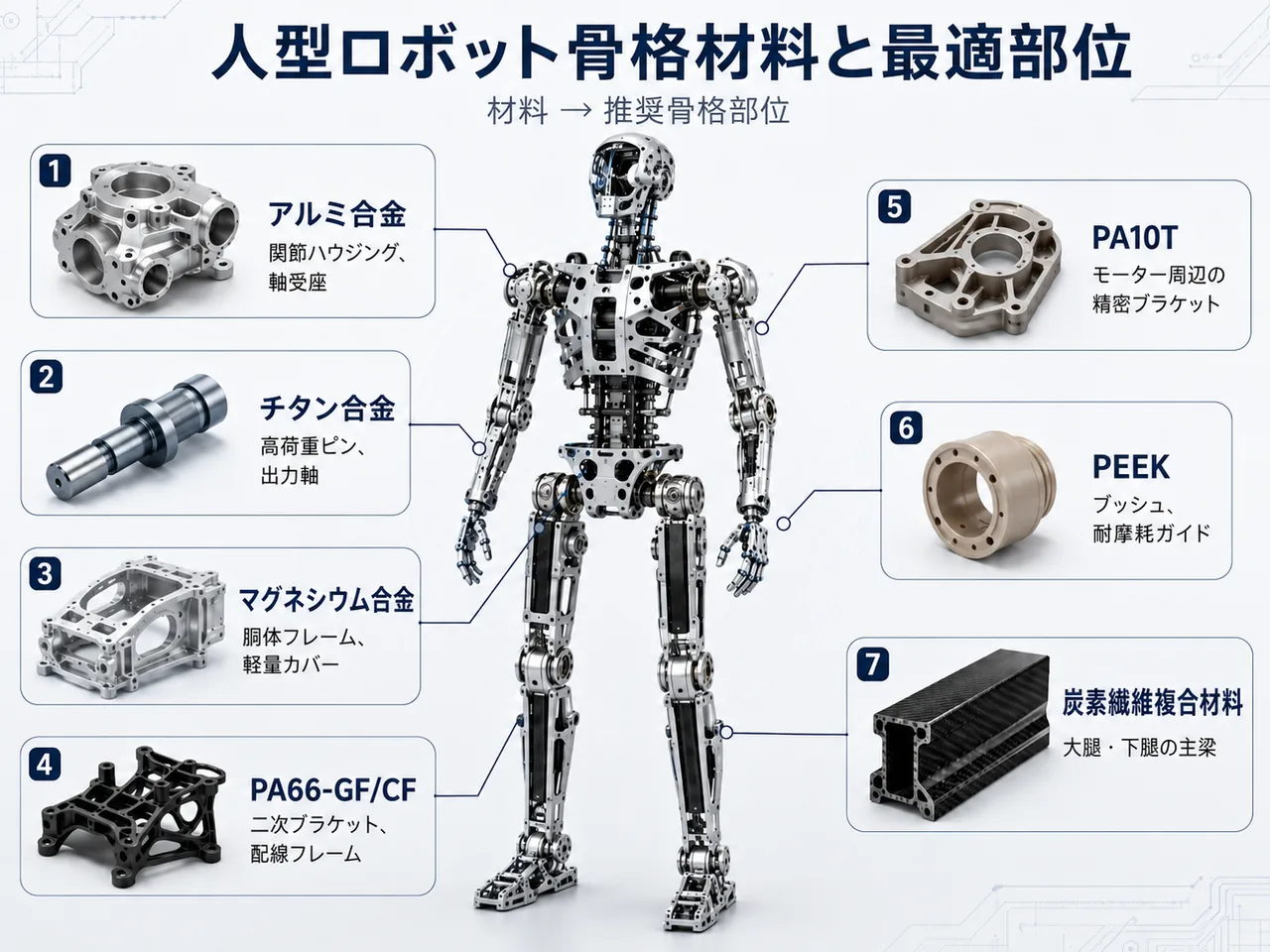

人型ロボット骨格では、材料ごとに適した部位が異なります。金属は高荷重インターフェースに、エンジニアリングプラスチックは複雑な機能ブラケットに、炭素繊維複合材は軽量な主梁に適しています。

1. 引張強度だけでは不十分

材料表で最も見つけやすいのは引張強度ですが、実機では変形、締結緩和、クリープ、疲労が先に問題になることがあります。最初に、位置ずれ、予圧低下、突然破断、衝撃後の内部損傷のどれを最も避けるべきかを決めます。

軸受座では弾性率とクリープ、長リンクでは比剛性と疲労、電池周辺では難燃と絶縁が優先されます。

2. 金属比較

金属は高予圧、精密接口、主衝撃経路の基準材料です。軸受、ねじ、軸、検査方法が成熟している点も大きな利点です。

鋼は小型高荷重、アルミは総合バランス、Mgは大面積軽量化、チタンは断面制約のある高荷重部に向きます。全体を一種類で統一せず、接口ごとに役割分担します。

3. 樹脂・複合材比較

樹脂と炭素繊維複合材の価値は、低密度だけでなく、機能統合、低慣性、部品点数削減にあります。

複雑な三次元射出構造が必要か、長い荷重経路を連続して支える主リンクが必要かを先に判断します。前者は強化PA、PA10T、PPS、強化PEEK、後者はCFRPやCFRTPが中心です。

4. PA66-GF50とPA66-CF40

数値は初期スクリーニングに有効ですが、CF材が常にGF材を置き換えるという意味ではありません。CF材は剛性と密度に優れますが、導電性が絶縁、センサー、アンテナ用途を制限する場合があります。

標準試験片は有利な繊維配向になりやすく、実部品では穴、リブ、ゲート、ウェルドが配向を変えます。牌号選定後も流動解析と実部品試験が必要です。

5. PA・PEEK選定

PA66-GFは成熟性とコスト、PA66-CFは比剛性、PA10Tは高温高湿寸法保持、PEEKは耐熱、耐摩耗、耐薬品、低吸湿に重点があります。

最も厳しい使用条件から選びます。湿熱寸法が支配するならPA10T、PPS、PEEK、薄肉剛性と慣性が支配するならCF材を比較します。一般絶縁支架に高価な材料を使っても価値は限定的です。

6. 繊維形式

短繊維は複雑型内へ流動し、リブ、クリップ、配線機能を一体化できます。連続繊維は長リンク全体で荷重を伝えます。

形状複雑度と荷重経路の連続性を二つの判断軸にします。複雑形状が必ず連続繊維向きとは限らず、高荷重が必ず短繊維射出向きでもありません。

7. 部位別推奨

この表は初期候補を作るためのものです。同じセンサーブラケットでも、エンコーダ同軸度を保持する場合は寸法安定性がCTQになります。

優先候補を基準案とし、代替候補で軽量化やコストを検討します。避ける材料を使う場合は、解析、接合、疲労、転倒試験の追加証拠が必要です。

8. 往復開裂

往復開裂は材料強度だけでなく、配向、ウェルド、残留応力、形状、組立予圧の組合せで発生します。

亀裂位置をゲート、ウェルド、ボス、リブ、インサートと照合し、材料変更か構造変更かを判断します。荷重経路が悪い場合、高剛性材は破断を急激にする可能性があります。

9. 転倒損傷

転倒時は耐衝撃性だけでなく、損傷を発見できるかも重要です。金属変形は比較的見えますが、CFRP内部分層は外観から判断できない場合があります。

現場で非破壊検査が難しい場合、交換式吸収部品、衝撃表示、局部金属保護、保守的積層を検討します。

10. 接合比較

複合材主リンクの成否は、金属関節へ荷重を導入する端部で決まります。孔縁圧壊、剥離、接着老化、ボルト予圧、電食絶縁を同時に管理します。

安全重要接合は初期引張だけでなく、疲労後剛性、環境老化後残存強度、冗長荷重経路で評価します。

11. 試作から量産

一台の試作機試験だけでは材料、接合、実部品耐久を確認できません。低コスト試験片で不適合候補を除き、その後に形状、環境、実荷重を段階的に追加します。

各段階に放行条件を設定します。接合疲労が不明な状態で転倒試験へ進まず、高温高湿寸法が不合格なら乾燥強度だけを追求しません。

12. 最終選定

最終表では、部品を支配する一つか二つの要求を最初に選びます。すべての性能を同時に最大化しようとすると判断が不明確になります。

要求が競合する場合、安全、剛性、寿命を優先し、その後に質量とコストを最適化します。

13. RFQ

材料選定の精度はRFQ情報に依存します。図面だけで荷重、寿命、転倒、環境がない場合、供給者は静的経験でしか判断できません。

機能、故障影響、検証目標を明記することで、切削、射出、ダイカスト、複合材、インサート、NDT、耐久試験を見積段階で判断できます。

よくある質問

PA66-CFはアルミ製ロボット骨格を直接置き換えられますか？

材料強度の比較だけでは置き換えられません。PA66-CFは比剛性、低密度、低収縮に優れ、複雑な二次フレーム、センサーブラケット、低慣性構造に適しますが、繊維配向、ウェルド、穴縁応力、温度、吸湿、クリープの影響を受け、一般に導電性があります。軸受座、減速機インターフェース、転倒時の主荷重経路、高い締結予圧部には金属または十分に検証したハイブリッド構造を優先します。

PA10Tの一般的なPA66に対する主な利点は何ですか？

PA10Tは半芳香族高温ポリアミドで、一般的なPA66より吸湿影響が小さく、高温高湿時の寸法保持、耐加水分解、高温性能に優れます。モーター周辺、精密センサーフレーム、長期寸法保持が必要な支持部に有効ですが、短繊維強化射出材料であるため、繊維配向、ウェルド、成形温度、金型温度、応力集中の管理が必要です。

PEEKはガラス繊維または炭素繊維強化PAより常にロボット骨格に適していますか？

常に適するわけではありません。非強化PEEKは耐熱、耐薬品、耐加水分解、耐摩耗、靭性に優れますが、室温剛性は高充填GF・CF強化PAより低い場合があります。強化PEEKは剛性と寸法安定性を高めますが、材料費、成形温度、金型要求、ノッチ感度も高くなります。PEEKは高温、摺動、薬品、精密機能部に限定して使う方が合理的です。

連続CFRPとCFRTPは人型ロボットのどの骨格部に適しますか？

連続CFRPとCFRTPは、繊維を荷重方向に配置して高い比剛性を得られるため、大腿、下腿、腕、胴体などの長い主荷重部材に適します。関節端部、軸受、ボルト、減速機接続には通常、金属端部と局部補強が必要です。穴縁圧壊、層間剥離、衝撃内部損傷、積層、金属接合、電食絶縁、量産検査を検証します。
