AI服务器液冷板的制造路线，不能只按“哪一种散热更好”来选择。真正决定工艺的是流道复杂度、封合方式、热接触面精度、允许压降、工作压力、清洁度以及量产数量。
结构相对简单、处于样件验证阶段时，CNC加工流道配合盖板封合通常更灵活；内部结构复杂、覆盖面积较大或批量明确时，可以评估分体加工后钎焊；当功率密度高、普通流道已经难以满足温升目标时，才有必要进一步评估微通道。
这三种路线并不是简单的高、中、低等级关系，而是分别适用于不同的设计边界和生产条件。
| 项目条件 | 优先评估的制造路线 |
|---|---|
| 快速打样、结构仍可能调整 | CNC加工流道加盖板封合 |
| 流道复杂、面积较大、批量明确 | 分体加工后钎焊 |
| 高热流密度、换热面积受限 | 微通道结构 |
1. 液冷板制造路线为什么需要在设计前期确定
液冷板一方面要把芯片、GPU、CPU或功率器件的热量传入冷却液，另一方面还要长期保持流道、接口和密封结构可靠。因此，它不是普通的CNC外形件，而是热设计、流体设计、结构设计和制造工艺共同作用的功能部件。
制造路线会直接影响流道能否加工、内部是否容易清洗、盖板怎样封合、热接触面能否保持平面度，以及后续气密、耐压和流量测试能否有效执行。如果先把外形和流道完全冻结，最后才考虑加工方法，往往会出现刀具无法进入、局部圆角过小、深腔比例不合理、接口附近壁厚不足或封合后变形等问题。
还需要区分四个不同的决策层级。微通道属于流道结构，CNC属于流道或零件的加工方式，钎焊、摩擦搅拌焊和O形圈机械密封属于封合方式；接头、管路、快接和安装支架则属于系统集成。它们会相互影响，但不能简单放在同一维度比较。
| 决策层级 | 需要确定的内容 | 典型选项 |
|---|---|---|
| 流道结构 | 冷却液怎样分配并经过热源区域 | 蛇形、并联、分流、翅片、多层流道、微通道 |
| 零件与加工方式 | 流道和结构件怎样形成 | CNC加工、一体底板、分层结构、分体零件加工 |
| 封合与接合方式 | 底板、流道层和盖板怎样形成密闭结构 | 钎焊、焊接、摩擦搅拌焊、机械密封 |
| 系统集成方式 | 冷板怎样与处理器、管路和机箱连接 | 接头方向、快接、管路、安装支架、检漏配置 |
设计前期还应同步确认下面三类边界。
| 设计边界 | 需要解决的问题 | 对制造工艺的影响 |
|---|---|---|
| 热与流体边界 | 热流密度、流量、允许压降、温升目标 | 决定流道截面、长度、支路数量和是否需要微通道 |
| 结构与密封边界 | 盖板、接口、密封槽、安装孔、热接触面 | 决定分件方式、封合路线、加工顺序和精加工范围 |
| 可靠性边界 | 工作压力、耐压、泄漏率、温度循环、寿命 | 决定材料、壁厚、接合方式和验证方法 |
因此，制造路线应在热设计、结构设计和图纸冻结之前共同确定，而不是图纸完成后的补充选项。
2. CNC加工流道加盖板封合
这类结构通常先在底板上铣削流道或腔体，再通过盖板完成封合。它可以用于单层蛇形流道、并联流道、岛状分流结构，也可以在同一外形下快速制作不同版本，用于比较温升、压降和流量分布。
CNC路线的主要价值是开发速度和修改灵活性。样件阶段通常不需要先投入复杂模具，流道宽度、深度、分流位置或接口位置发生变化时，也可以通过修改程序和夹具进行调整。加工过程中还能分阶段检测流道深度、定位面、安装孔和热接触面。
它的限制同样明确。流道越复杂，加工时间越长；狭窄或深流道会受到刀具直径、伸出量和刚性的限制；内部转角还会受到刀具半径影响。即使流道本体加工完成，盖板封合、清洁度和薄板变形仍然需要单独解决。
| 评估项目 | CNC流道路线的典型表现 |
|---|---|
| 开发速度 | 较快，适合样件和工程验证 |
| 设计修改 | 灵活，可通过程序和夹具调整 |
| 内部复杂度 | 中等，受刀具可达性和半径限制 |
| 关键风险 | 加工时间、毛刺残留、盖板封合和薄板变形 |
| 适合阶段 | 样件、中小批量、设计仍可能调整的项目 |
当产品结构已经稳定、加工时间过长或材料去除量过大时，就需要重新比较钎焊或其他更适合批量制造的结构。
3. 钎焊结构液冷板
微通道并不只有一种加工方法。应根据流道是否规则、是否包含盲槽、通道数量、材料、样件数量以及量产规模选择工艺路线。

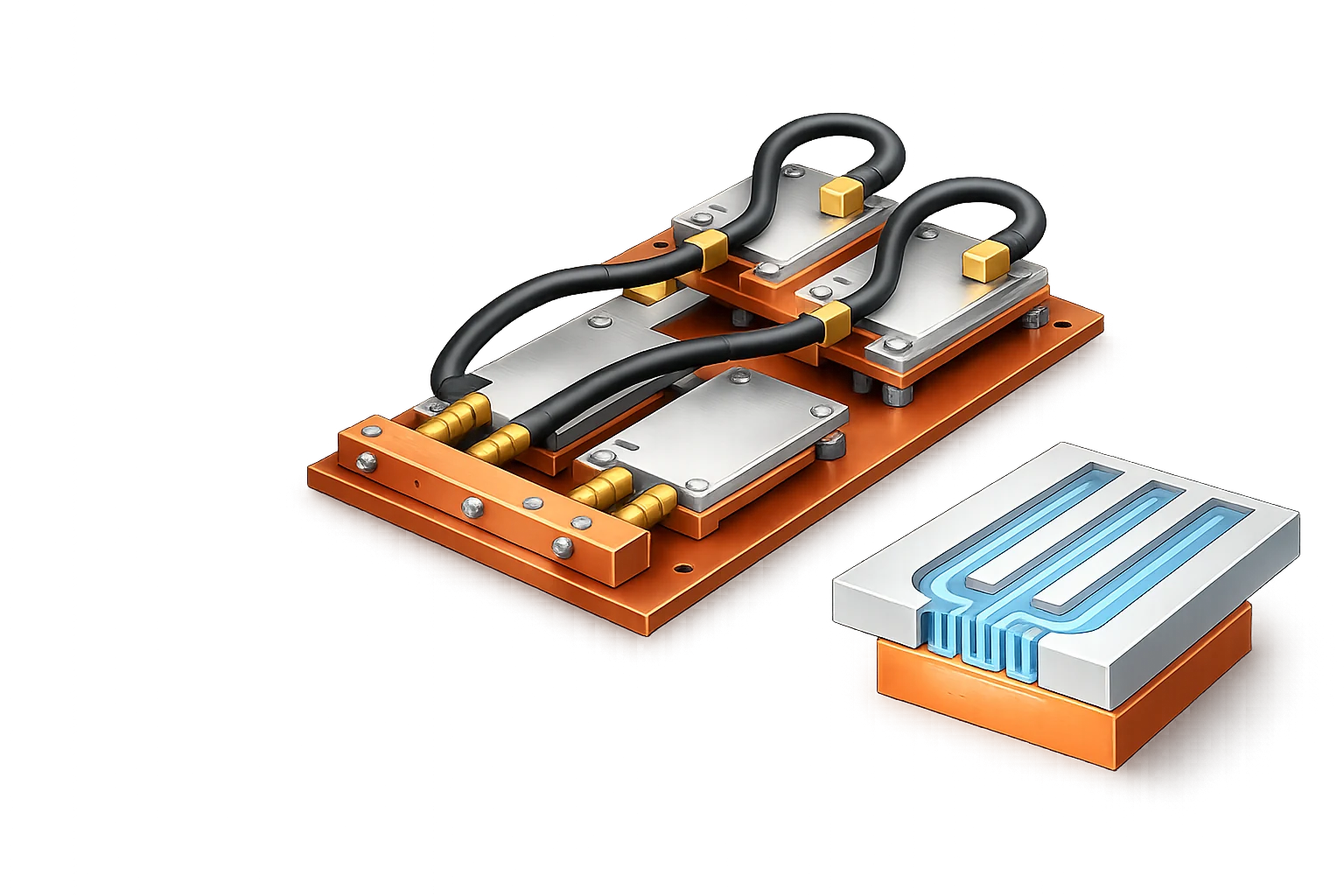

图中的模块化液冷组件展示了多冷板连接方式；右侧剖视结构说明，换热能力取决于流道组织、热源接触位置和冷却液分配，而不是单纯把通道做得更窄。
钎焊液冷板通常由底板、流道层、翅片、隔板或盖板等多个零件组成。各零件先分别加工，再经过清洗、定位、装配和钎焊形成封闭流道。
这种路线可以实现单件刀具难以直接加工的内部结构，也适合较大面积冷板以及需要内部翅片、扰流结构或多层流道的产品。当结构稳定、工装成熟并建立稳定过程窗口后，钎焊路线通常具有更大的批量优化空间。
钎焊的难点不在“能不能焊上”，而在于接合面间隙、钎料流动、装配定位、热变形和内部堵塞能否稳定控制。外观合格也不代表内部接合完整，因此必须把焊后精加工、气密、耐压、流量和必要的热性能验证纳入整体工艺。
| 主要风险 | 可能后果 | 重点控制方法 |
|---|---|---|
| 接合面间隙不稳定 | 局部未焊合或钎料过量 | 控制零件平面度、间隙和装配定位 |
| 钎料分布不均 | 流道堵塞或局部泄漏 | 优化钎料用量、放置方式和加热窗口 |
| 加热后变形 | 热接触面、接口和安装孔偏移 | 使用约束工装，并预留焊后精加工 |
| 清洁度不足 | 氧化、污染或接合质量下降 | 建立焊前清洗、干燥和防污染流程 |
| 内部缺陷不可见 | 外观合格但气密或流量异常 | 结合气密、耐压和流量验证 |
钎焊路线更适合内部结构复杂、流道覆盖面积较大、产品设计相对稳定并且有明确批量需求的项目。
4. 微通道液冷板
微通道的目标是增加冷却液与金属之间的有效换热面积，并缩短热传导路径。但通道尺寸变小以后，压降、加工难度、清洁难度和堵塞风险也会同时上升。
因此，微通道不能只根据热仿真结果确定。通道宽度、深度、数量、壁厚、表面状态以及进出口分配结构，都要与泵能力、过滤条件、冷却液性质和制造公差一起评估。
| 设计因素 | 可能带来的收益 | 同时增加的风险 |
|---|---|---|
| 通道宽度减小 | 增加换热面积 | 加工、清洗和堵塞风险上升 |
| 通道深度增加 | 增加流通面积 | 刀具刚性和尺寸稳定性下降 |
| 通道数量增加 | 扩大换热区域 | 分流均匀性更难控制 |
| 流速提高 | 可能改善换热 | 压降和泵负载上升 |
| 壁厚减小 | 可能降低热阻 | 强度、耐压和变形风险上升 |
| 表面状态变化 | 影响边界层和换热 | 可能增加压降和污染物附着 |
微通道通常更适合功率密度高、热源集中、普通流道已经难以满足温升目标，而且系统能够接受更高压降并具备较好过滤和清洁度管理能力的项目。
5. 三种制造路线怎么选择
下面的对比可以作为项目早期评估参考。
| 比较项目 | CNC加工流道 | 钎焊结构 | 微通道结构 |
|---|---|---|---|
| 样件开发速度 | 较快 | 中等 | 相对较慢 |
| 设计修改灵活性 | 高 | 中等 | 较低 |
| 内部结构复杂度 | 中等 | 高 | 高 |
| 加工与过程控制难度 | 中等 | 较高 | 高 |
| 封合风险 | 取决于盖板方案 | 需要重点控制 | 需要重点控制 |
| 清洗难度 | 中等 | 中等至较高 | 高 |
| 压降风险 | 中等 | 取决于流道设计 | 较高 |
| 量产优化空间 | 中等 | 较高 | 取决于工艺成熟度 |
| 适合阶段 | 样件与中小批量 | 稳定设计与批量 | 高热流密度应用 |
实际项目也可能采用组合路线。例如先用CNC样件验证结构和热性能，设计稳定后再转入钎焊结构；或者在普通主流道中加入局部微通道区域，再通过焊后精加工恢复热接触面和安装基准。
工艺选择不应追求“最复杂”，而应选择能够稳定满足热性能、可靠性、检测和量产成本要求的方案。
6. 工艺选择前必须确认的工程输入
液冷板制造工艺不能只根据二维图纸决定。供应商还需要了解热性能、流道边界、机械安装界面、结构封合、系统集成、可靠性验证和量产条件，否则只能依靠经验假设，后期容易出现流道重做、密封方式变更、接口干涉或测试标准不一致等问题。
| 输入类别 | 需要确认的核心内容 | 对制造工艺的影响 |
|---|---|---|
| 热流与流体条件 | 冷却液类型、目标流量、允许压降、目标散热量、进出口温度 | 决定流道截面、路径长度、并联支路数量以及是否需要微通道结构 |
| 热接触与安装界面 | 接触面积、平面度、粗糙度、总高度、安装载荷、禁布区和安装空间 | 决定毛坯应力控制、装夹方式、精加工顺序、焊后加工和检测方法 |
| 结构与密封条件 | 二维图纸、三维模型、外形尺寸、安装孔位、定位基准、盖板、密封槽和封合方式 | 决定分件方式、加工顺序、盖板结构、接合路线和最终精加工范围 |
| 系统集成与接液材料 | 接头位置与方向、管路布置、快接规格、冷却液、接液金属、密封材料和检漏配置 | 影响接口加工、材料组合、表面处理、电偶腐蚀风险和总成测试 |
| 压力与可靠性要求 | 正常工作压力、最大瞬时压力、耐压测试、泄漏率、温度循环、振动冲击和预期寿命 | 决定材料、壁厚、接合方式、钎焊参数和气密性验证方法 |
| 样件与量产条件 | 样件数量、预计年用量、目标节拍、成本边界、追溯要求和检测比例 | 决定使用CNC单件加工、钎焊分体结构还是适合批量生产的专用工艺路线 |
这些输入不一定要在项目开始时全部冻结，但必须明确哪些参数已经确定、哪些仍处于假设状态。对于尚未确认的条件，应在报价和工艺评审中标注风险边界，避免样件验证通过后才发现量产条件发生变化。
7. 液冷板制造风险与验证矩阵
液冷板的风险通常不是单一尺寸超差，而是加工、封合、清洁、系统接口和验证之间的连锁问题。下面四类问题最常见。
| 风险 | 主要原因 | 可能后果 | 控制重点 |
|---|---|---|---|
| 热接触面平面度失控 | 毛坯应力、非对称去料、装夹、封合热输入 | 接触热阻上升，装配后局部翘曲 | 控制材料状态、加工顺序、工装约束和最终检测状态 |
| 流道毛刺与残留物 | 去毛刺、清洗或干燥流程不足 | 堵塞泵、阀、过滤器或微小流道 | 建立去毛刺、清洗、干燥和防二次污染流程 |
| 密封区域尺寸不稳定 | 密封槽、压缩量、粗糙度、螺钉分布不匹配 | 装配后泄漏或长期可靠性下降 | 同时评估槽尺寸、盖板刚性、接口载荷和装配顺序 |
| 只做气密，不做流量验证 | 验证项目单一 | 局部堵塞、分流不均仍可能被漏检 | 将气密、耐压、流量、压降和必要的热性能验证组合使用 |
制造工艺必须对应一套完整的验证矩阵。气密合格只能说明没有检测到泄漏，不能证明流道没有堵塞、压降符合系统边界，也不能证明热接触面和整体热性能满足要求。
| 验证类别 | 主要检查内容 | 目的 |
|---|---|---|
| 尺寸与装配 | 外形、高度、平面度、粗糙度、接口方向、安装干涉 | 确认冷板能够正确安装并保持稳定热接触 |
| 内部质量 | 流道尺寸、堵塞、污染物、焊接或接合缺陷 | 识别外观无法发现的内部异常 |
| 密封与耐压 | 气密、水压、保压、接口与接合区域泄漏 | 验证流道和连接位置的密封可靠性 |
| 流体性能 | 流量、压降、支路分配 | 判断是否存在堵塞、局部阻力或分流不均 |
| 热性能 | 不同流量下的温升或热阻 | 验证设计是否满足处理器温度目标 |
| 环境与材料可靠性 | 温度循环、振动、冲击、接液材料兼容性和腐蚀风险 | 验证长期运行、运输和装配后的可靠性 |
冷板热性能不宜只用单一温升值判断。工程验证通常需要在多个流量条件下记录器件参考温度、冷却液入口温度、热负载和压降，并计算热阻：
R = (Tc − TL) / Q
其中，Tc为器件壳体或规定参考点温度，TL为冷却液入口温度，Q为热负载。多流量测试能够帮助判断性能改善来自有效换热，还是仅仅来自更高泵负载。
制造风险的控制重点，是把验证前移到工序内，而不是等到成品终检时再发现问题。
8. 从样件到量产，工艺路线需要重新评估
样件阶段关注的是结构和热性能能否实现，量产阶段则更关注节拍、良率、工装寿命、刀具寿命、过程能力、检测效率和可追溯性。因此，样件使用CNC加工成功，并不代表量产时必须保持完全相同的工艺。
| 阶段 | 核心目标 | 需要确认的内容 |
|---|---|---|
| 概念与样件 | 验证结构和基本热性能 | 流道方案、接口位置、密封方式和初步压降 |
| 工程验证 | 确认可靠性和关键尺寸 | 平面度、气密、耐压、流量、清洁度和装配重复性 |
| 量产准备 | 建立稳定过程窗口 | 工装、刀具、节拍、CTQ、检测频率和异常反馈 |
| 稳定量产 | 控制批次一致性和成本 | 过程能力、追溯、抽检方案、变更管理和持续改善 |
当批量、结构或可靠性要求发生变化时，应重新比较毛坯路线、分件方式、封合方法和检测方案，而不是机械地复制样件工艺。
9. 向供应商询价时应提供什么
为了获得更准确的工艺建议和报价，客户不需要把所有资料拆成十几条清单，但应至少把下面五类信息表达清楚。
| 资料类别 | 建议提供的内容 |
|---|---|
| 受控设计资料 | 二维图纸、三维模型、版本号和关键变更说明 |
| 材料与结构要求 | 材料牌号、状态、流道、接口、密封方式和表面处理 |
| 性能与可靠性要求 | 工作压力、耐压、泄漏率、流量、压降和冷却液种类 |
| 质量与验证要求 | 热接触面、清洁度、检测报告、追溯和验证标准 |
| 项目条件 | 样件数量、预计批量、目标交期和量产计划 |
如果设计仍处于早期阶段，也可以先提供初步模型和关键性能目标，由制造方参与可制造性评估。比起等待图纸完全冻结，提前确认工艺边界通常更有利于减少后续改版。
常见问题
液冷板一定要使用真空钎焊吗？
不一定。是否采用真空钎焊取决于流道结构、密封面积、材料组合、批量、热性能和可靠性要求。结构简单或处于样件验证阶段时，也可以评估机械加工流道配合其他封合方式。
CNC加工液冷板适合量产吗？
可以，但需要同时评估加工时间、刀具寿命、流道数量、装夹方案、密封结构和检测节拍。对于结构稳定且批量明确的产品，可通过专用夹具、刀具标准化和工序优化提高量产效率。
微通道越小，散热效果就一定越好吗？
不一定。缩小通道可能增加换热面积，但也可能提高压降、加工难度和堵塞风险。通道尺寸需要结合流量、冷却液、泵能力、清洁度和制造公差综合设计。
液冷板询价需要提供哪些资料？
建议提供二维图纸、三维模型、材料与状态、流道结构、接口规格、工作压力、耐压要求、泄漏率要求、热接触面要求、表面处理、清洁度、预计批量及验证标准。
