直接结论
液冷板连接工艺不应从“哪一种焊接技术更先进”开始选择，而应从冷板结构和验证边界开始。
| 项目条件 | 优先评估的连接工艺 | 主要原因 |
|---|---|---|
| 多层流道、内部翅片、隔板或多个接合面 | 真空钎焊 | 可在一次热循环中连接多个内部界面 |
| CNC流道底板加嵌入式盖板，焊缝全程可达 | 摩擦搅拌焊（FSW） | 固相接合，适合连续封闭路径 |
| 薄盖板、窄焊缝、高速自动化 | 激光焊接 | 非接触、热输入集中、自动化速度高 |
| 流道仍频繁改版、样件数量少 | 先做可制造性样件 | 设计修改速度比单件节拍更重要 |
| 对泄漏和寿命高度敏感 | 工艺与验证方案同时确定 | 不能只看焊缝外观或单次气密结果 |
真正需要比较的不是单独一道焊接工序，而是完整制造链：
基板与盖板加工 → 清洗 → 定位装配 → 接合 → 焊后精加工 → 内部清洁与干燥 → 尺寸检查 → 气密与耐压 → 流量和压降 → 热性能与可靠性验证

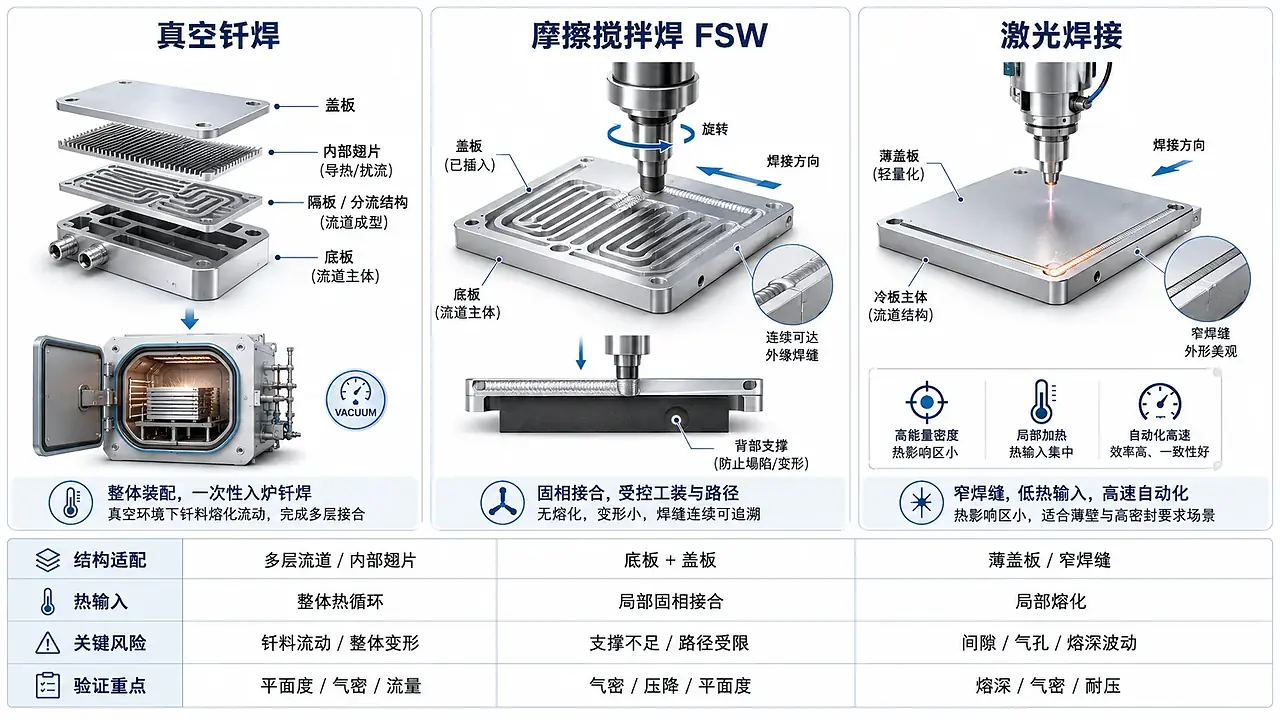

三种液冷板连接工艺的结构适配、热输入、关键风险与验证重点对比。
1. 先区分流道制造与盖板连接
液冷板设计中经常混在一起讨论的，其实是两个不同层级的问题。
| 决策层级 | 需要确定的内容 | 典型选项 |
|---|---|---|
| 流道怎样形成 | 底板、流道、翅片和分流结构怎样制造 | CNC加工、挤压、冲压、深孔、微通道、分层结构 |
| 流道怎样封闭 | 底板、流道层和盖板怎样成为密闭总成 | 真空钎焊、FSW、激光焊接、机械密封 |
| 总成怎样验证 | 怎样证明尺寸、密封和热性能满足要求 | 平面度、气密、耐压、流量、压降、热阻、温度循环 |
CNC、挤压或冲压主要解决流道和零件的形成问题；真空钎焊、FSW和激光焊接主要解决盖板与基体的连接问题。先把这两个层级分开，才能避免用一种连接工艺去弥补不适合制造的流道结构。
2. 真空钎焊：优势在复杂内部结构
真空钎焊液冷板通常由底板、流道层、内部翅片、隔板、盖板或接口零件组成。各零件分别加工、清洗和定位后，在真空环境中完成接合。
它最重要的优势不是焊缝外观，而是可以连接外部工具无法逐条到达的内部界面。对于多层流道、内部翅片、导流板或多个接合面，真空钎焊可以在一次炉次中形成整体结构。
2.1 适合的结构
- 多层流道板；
- 内部波纹翅片或扰流结构；
- 多个盖板、隔板或接口需要同时连接；
- 接合面位于内部，FSW工具或激光束无法到达；
- 产品结构相对稳定，能够建立固定的装配和炉次窗口。
2.2 关键制造控制
| 控制项目 | 失控后的风险 |
|---|---|
| 接合面平面度与间隙 | 局部未接合、钎料分布不均 |
| 钎料位置与用量 | 钎料不足造成泄漏，过量可能进入窄流道 |
| 零件清洗与干燥 | 氧化、污染和润湿不稳定 |
| 装配定位与约束 | 炉内位移、接口和孔位偏移 |
| 整体热循环 | 薄板下垂、反翘、材料状态和尺寸变化 |
| 焊后精加工余量 | 热接触面、安装面和接口基准无法恢复 |
需要区分真空钎焊与有钎剂的气氛钎焊。真空钎焊通常采用复合钎焊板或预置钎料，并依靠真空和严格的表面准备完成接合；不能把“钎剂残留”当成所有真空钎焊产品的必然问题。真正需要控制的是表面清洁、氧化膜、接合间隙、钎料流动和炉内热变形。
2.3 焊后不能只做气密
钎焊后应结合以下项目验证：
- 热接触面的平面度与粗糙度；
- 接口、安装孔和定位基准；
- 气密与耐压；
- 流量和压降；
- 内部清洁度；
- 必要时的截面、X射线或其他内部质量验证；
- 温度循环和热性能验证。
3. 摩擦搅拌焊：适合CNC底板加盖板
FSW通过旋转工具产生摩擦热和塑性流动，在材料不整体熔化的条件下形成接头。对于铝合金底板加盖板结构，它通常用于沿盖板周边或设计焊道连续封闭流道。
FSW的优势来自固相接合、较低的整体热影响以及通常不需要熔化焊焊丝和保护气体。但它不是“把焊缝画出来就能生产”，而是工具、工装和产品结构共同决定的制造方案。
3.1 五项可制造性检查
焊缝路径是否连续可达
需要检查接口、凸台、安装孔、转角半径、起止区域、牺牲区或退出孔，以及多条焊道之间是否互相干涉。
焊缝下方是否有足够实体支撑
流道离焊缝过近或下方壁厚不足，可能造成工具侵入流道、盖板下陷、流道截面变化、局部压降上升或根部接合不足。
具体最小实体宽度和壁厚不能套用单一经验值，应结合工具直径、插入深度、轴向力、材料、盖板厚度和压力要求进行样件验证。
工装是否均匀压紧
FSW会产生明显轴向力。薄盖板需要连续背部支撑和均匀压紧，不能只依靠少量边缘夹点。工装要同时解决贴合、定位、支撑、装卸和焊后变形释放。
焊接顺序是否控制反翘
大型或多焊道冷板应评估中心向外、对称交替等顺序，以平衡热机械作用。起止点也不宜集中在关键流道、热接触区或高应力位置。
参数是否可以记录和追溯
主轴转速、移动速度、轴向力、插入深度和工具状态共同决定接头。量产时应建立参数窗口、首件验证、过程监控、工具寿命和异常停机后的再确认方法。
3.2 主要风险
| 风险 | 可能结果 | 控制重点 |
|---|---|---|
| 工具路径不可达 | 焊道中断、局部无法封合 | 结构冻结前完成可达性评审 |
| 盖板与底板存在间隙 | 局部减薄、接合不稳定 | 控制零件平面度和工装压紧 |
| 焊缝下方支撑不足 | 侵入流道、通道变形 | 设计实体支撑区并验证轴向载荷 |
| 参数窗口不稳定 | 隧道、根部缺陷或表面异常 | 监控转速、速度、轴力和插入深度 |
| 起止区处理不当 | 退出孔或局部泄漏风险 | 预留非功能区或采用专用工具方案 |
4. 激光焊接：适合薄盖板和高速自动化
激光焊接采用高能量密度光束沿接缝形成局部熔池。它具有非接触、焊缝窄、速度快和自动化集成方便等特点，适合薄盖板、冲压件、窄封闭焊缝以及对整体热输入敏感的结构。
4.1 适合的结构
- 薄盖板与薄壁结构；
- 焊缝轮廓规则、光束可达；
- 需要高速连续自动化；
- 焊后不希望大面积受热；
- 具备稳定定位、夹紧和在线监控条件。
4.2 关键控制
激光焊缝窄、能量集中，对接缝位置和间隙敏感。需要重点控制盖板贴合、接缝位置、表面油污与氧化物、焦点位置、功率、速度、光斑分布、熔深、焊缝宽度、气孔、飞溅、未熔合和烧穿。
对铝合金而言，高反射率、氧化膜和熔池稳定性会增加工艺开发难度。稳定量产通常依赖专用光学方案、夹具、轨迹补偿和过程监控，而不是单纯提高激光功率。
4.3 外观连续不等于长期密封
焊缝表面连续，也可能存在内部气孔、局部未熔合或熔深波动。因此需要把视觉检查与气密、耐压、截面或其他验证结合起来。关键总成还应通过温度循环、振动或寿命条件验证长期可靠性。
5. 三种连接工艺对比
| 对比项目 | 真空钎焊 | 摩擦搅拌焊（FSW） | 激光焊接 |
|---|---|---|---|
| 典型结构 | 多层、内部翅片、多个接合面 | CNC底板加嵌入式盖板 | 薄盖板、窄封闭焊缝 |
| 接合状态 | 钎料熔化、母材不整体熔化 | 固相塑性接合 | 局部熔化焊 |
| 外部工具可达性 | 不要求工具沿内部接合面运行 | 旋转工具必须走完整焊道 | 光束必须到达完整焊缝 |
| 填充材料 | 通常使用复合钎焊层或预置钎料 | 通常不需要 | 可自熔，也可按设计使用填充 |
| 主要热影响 | 整体炉内热循环 | 局部热机械作用 | 高度局部化热输入 |
| 装配敏感点 | 接合间隙、钎料、清洁和定位 | 贴合、支撑、压紧和路径 | 间隙、位置、表面和焦点 |
| 主要缺陷风险 | 未接合、钎料流动异常、整体变形 | 隧道、根部缺陷、侵入流道、退出区 | 气孔、未熔合、熔深波动、烧穿 |
| 焊后重点 | 平面度、尺寸恢复、内部清洁 | 起止区、平面度、气密、流量 | 焊缝连续性、熔深、气密、耐压 |
| 量产方式 | 炉次批量 | 专机或CNC式连续加工 | 高速自动化焊接 |
| 最适合的设计价值 | 内部结构自由度 | 底板加盖板的稳定封合 | 薄件、高速和低整体热输入 |
6. 不能只比较焊接速度
| 工序阶段 | 需要评估的内容 |
|---|---|
| 零件加工 | 底板、盖板、翅片、接口、定位基准和焊后余量 |
| 接合前准备 | 去毛刺、清洗、干燥、表面保护和版本防错 |
| 装配与工装 | 定位、压紧、背部支撑、装卸节拍 |
| 接合 | 炉次、FSW路径或激光轨迹与过程参数 |
| 焊后处理 | 去除起止区、整平、精加工和表面处理 |
| 内部清洁 | 颗粒、切屑、残液、干燥和防二次污染 |
| 质量验证 | 尺寸、平面度、气密、耐压、流量和压降 |
| 可靠性验证 | 热性能、温度循环、振动和寿命条件 |
单件焊接时间短，不代表完整制造成本一定低。高成本夹具、返修困难或大量焊后加工，都可能改变最终经济性。
7. 从样件到量产，需要重新确认工艺
| 阶段 | 重点目标 | 需要形成的证据 |
|---|---|---|
| 概念样件 | 验证流道、接口和初步密封 | 样件尺寸、气密、流量和基础热性能 |
| 工程样件 | 验证关键尺寸和可靠性 | 耐压、压降、平面度、清洁度、温度循环 |
| 量产准备 | 建立过程窗口 | CTQ、工装、参数、工具寿命、检验频率 |
| 稳定量产 | 控制批次一致性 | 过程记录、追溯、异常反馈和变更管理 |
样件能够焊上，不等于量产工艺已经成立。
单次气密通过，也不等于流道、压降和长期可靠性已经通过。
8. 询价和工艺评审应提供什么
| 资料类别 | 建议提供的内容 |
|---|---|
| 受控设计资料 | 2D图、3D模型、版本号和关键变更说明 |
| 材料与结构 | 材料牌号、状态、底板和盖板厚度、流道和接口 |
| 接合区域 | 焊缝路径、流道到焊缝距离、可接近区域和禁布区 |
| 性能要求 | 工作压力、瞬时压力、耐压、允许泄漏率、流量和压降 |
| 热接触面 | 平面度、粗糙度、安装载荷和焊后加工限制 |
| 接液条件 | 冷却液、接液金属、表面处理、清洁度和腐蚀要求 |
| 项目条件 | 样件数量、年用量、节拍、目标交期和追溯要求 |
| 可靠性 | 温度循环、振动、寿命和其他客户验证标准 |
常见问题
摩擦搅拌焊一定比真空钎焊好吗？
不一定。摩擦搅拌焊适合工具路径可达、焊缝下方有足够支撑的底板加盖板结构；真空钎焊更适合内部翅片、多层流道和多个接合面需要一次连接的结构。两者服务的设计边界不同，不能只按焊接强度或节拍排序。
液冷板气密测试通过，就代表连接工艺可靠吗？
不代表。气密合格只能说明在规定方法和检测灵敏度下未发现泄漏，还需要结合耐压、流量、压降、平面度、焊缝或接合区检查，以及必要的温度循环和热性能验证。
薄盖板液冷板更适合FSW还是激光焊接？
需要结合盖板厚度、接缝间隙、焊缝路径、背部支撑、允许变形和生产节拍评估。FSW需要可靠支撑和轴向力控制；激光焊接对间隙、表面清洁、焦点位置和熔深稳定性更敏感。
液冷板连接工艺询价需要提供哪些资料？
建议提供二维图纸、三维模型、材料与状态、底板和盖板厚度、流道到焊缝的距离、工作压力、耐压、允许泄漏率、热接触面要求、冷却液、预计批量、温度循环及其他验证标准。
