液冷板是什么：流道结构、材料选择与制造CTQ

直接结论

液冷板是芯片直冷系统中最靠近热源的功能部件。它一面与CPU、GPU或功率器件接触，另一面让冷却液经过内部流道，把热量带入服务器液冷回路。

它不是普通的“铝板加水槽”。一个可量产的液冷板必须同时满足：

• 热接触面能够稳定贴合芯片或热界面材料；
• 内部流道能够覆盖主要发热区域；
• 冷却液流量和压降处于系统允许范围；
• 上盖、接口和接合区域长期不泄漏；
• 内部毛刺、切屑、钎料和清洗残留物受到控制；
• 材料、冷却液、密封件和表面处理彼此兼容；
• 样件验证结果能够转化为稳定的批量制造过程。

热传递路径可以概括为：

芯片 → 热界面材料 → 冷板底板 → 内部换热结构 → 冷却液

OCP液冷冷板要求文件将热性能、压降、泄漏、耐压、材料、可靠性和接口放在同一个评价框架中。ASHRAE也强调，冷板具有明确的温度、流量、压降、材料兼容性和清洁度边界。因此，液冷板不能只按外形尺寸合格来验收。

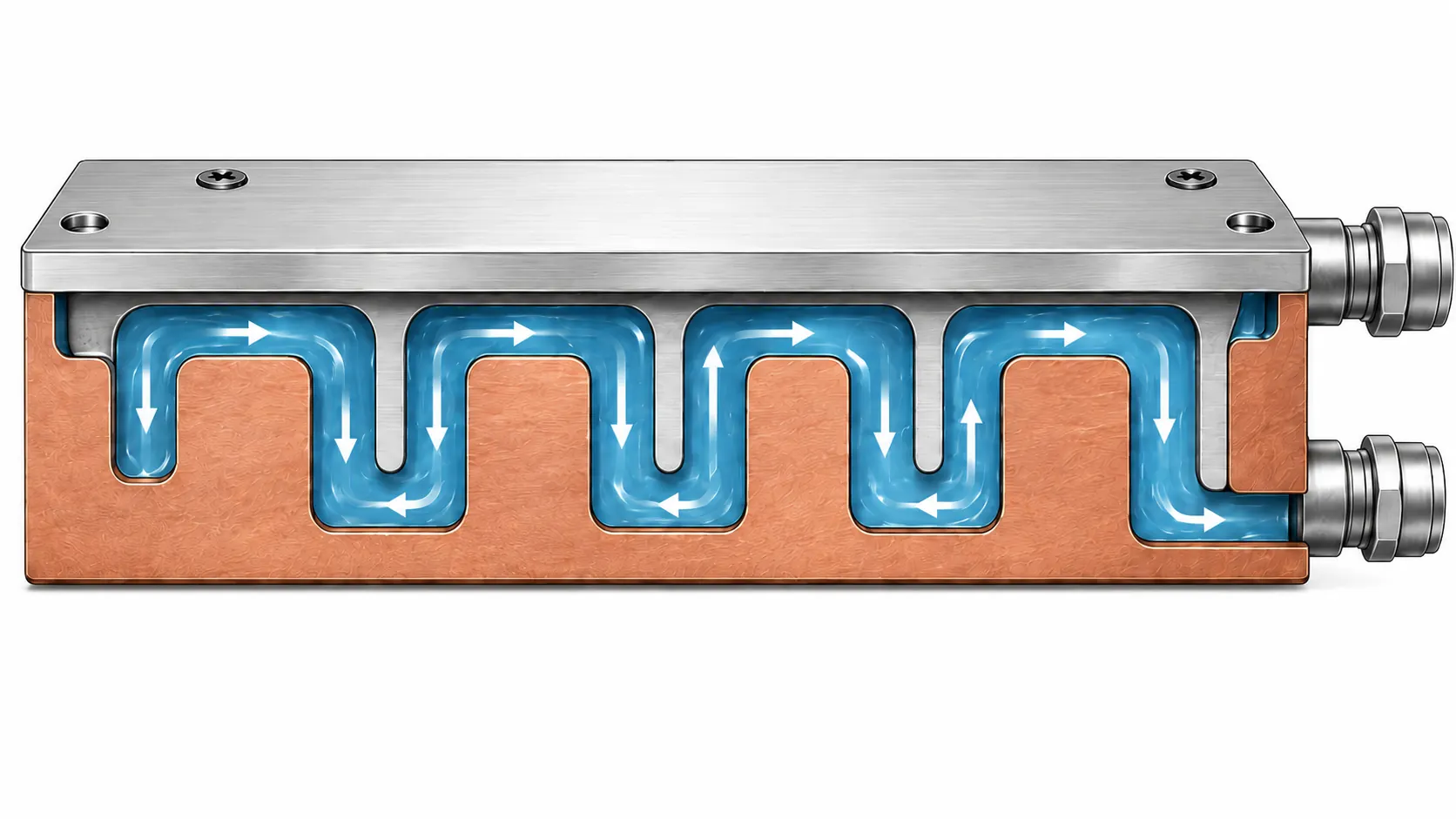

液冷板主图：重点展示底板、上盖、蛇形流道以及进出口接口的剖面关系。

1. 液冷板由哪些结构组成

典型液冷板通常由六个功能区域组成。

这些区域不是独立存在的。例如，底板过薄可能降低热阻，但也会增加加工变形和耐压风险；接口距离流道过近，可能造成局部壁厚不足；上盖刚性不足，则可能在耐压或锁附后发生鼓起。

2. 液冷板怎样把热量带走

液冷板的热性能由多个热阻共同决定：

1. 芯片与热界面材料之间的接触；
2. 热界面材料与冷板底面的接触；
3. 底板内部的热传导；
4. 底板到流道壁面的热传导；
5. 金属壁面到冷却液的对流换热；
6. 冷却液把热量带离冷板。

因此，单纯提高材料导热率并不能解决所有问题。底板过厚会增加传导距离；底板过薄又可能变形。流速提高可能改善换热，但会增加压降和泵负载。热接触面非常平整，如果内部流量分配不均，仍可能出现局部热点。

液冷板设计和制造需要同时平衡：

3. 常见流道结构

蛇形流道

蛇形流道让冷却液沿一条连续路径经过主要发热区域。

优点是路径明确、流量容易集中，适合结构相对简单的冷板。缺点是流道较长时压降容易增加，并且入口与出口区域可能存在温差。

并联流道

并联流道把冷却液分配到多个支路。

它可以缩短单支路路径并降低部分压降，但对入口分配腔、出口汇流腔和各支路阻力一致性要求更高。支路尺寸或毛刺出现差异时，可能发生流量偏流。

针肋与扰流结构

在热源区域布置针肋、岛状结构或扰流特征，可以增加换热面积并改变局部流动。

这类结构需要评估刀具可达性、根部圆角、间距、去毛刺和清洗条件。结构过密时，制造残留物和压降风险会同步上升。

微通道

微通道通过更小的通道尺寸增加换热面积，适合热流密度较高的区域。

它不是默认的“高级方案”。微通道对加工公差、颗粒控制、过滤、清洗、冷却液和压降更敏感。有关制造边界，应进一步参考《微通道冷板如何加工：结构尺寸与可制造性》。

多层流道

多层结构可以形成交叉流道、分配层和局部强化换热区，但会增加零件数量、装配定位、接合、内部检验和清洗难度。

4. 铝、铜和铜铝组合怎样选择

铝合金

铝合金密度低、加工性较好，适合大面积冷板、轻量化结构和批量CNC加工。6061、6063等材料常用于不同结构和接合路线，但具体牌号需要结合强度、导热、钎焊、焊接和表面处理要求确定。

铜

铜具有较高导热能力，适合热源集中、底板尺寸受限或需要快速扩散热量的区域。但铜的密度、成本、刀具磨损、加工节拍和表面保护方式需要同步考虑。

铜铝组合

铜铝组合可以在热源区域使用铜，在主体或上盖使用铝，从而平衡导热、重量和成本。但不同金属之间会带来接合、电偶腐蚀、热膨胀差异和长期可靠性问题。

OCP水基传热液指南强调冷却液、接液材料和系统运行条件之间的兼容性。材料选择不能只比较导热率，还要结合整个接液回路。

材料对比的详细边界，应链接到《铝液冷板与铜液冷板：材料、性能与工艺对比》。

5. 底板、流道壁和上盖为什么不能只追求更薄

液冷板常见的厚度关系包括：

• 芯片接触面到底部流道之间的底板厚度；
• 相邻流道之间的肋壁厚度；
• 流道到外侧边缘的最小壁厚；
• 流道到螺纹孔或安装孔的距离；
• 上盖厚度；
• 接合后需要保留的精加工余量。

减薄底板可能缩短热传导路径，但会增加以下风险：

• 毛坯和加工应力引起的翘曲；
• 装夹变形；
• 接合或热处理后的变形；
• 安装载荷造成局部弯曲；
• 耐压时底板或上盖鼓起；
• 精加工余量不足。

因此，底板厚度应结合热仿真、结构分析、材料状态、加工顺序、接合工艺和最终装配状态确定。

6. 热接触面的制造CTQ

热接触面是冷板最重要的功能界面之一。

平面度

平面度影响热界面材料的压缩状态和芯片受力。如果冷板自由状态合格，但锁附到服务器后发生变形，实际热接触仍可能不稳定。

平面度应明确检测状态：

• 自由状态还是安装状态；
• 接合前还是接合后；
• 表面处理前还是表面处理后；
• 室温还是规定温度；
• 使用哪一组基准和支撑点。

粗糙度

粗糙度会影响热界面材料的实际接触。并不是越光亮越好，而是要与TIM类型、厚度和压紧载荷匹配。

位置和总高度

冷板接触面、安装孔、定位面和接口之间形成尺寸链。总高度或孔位偏差会改变锁附载荷，甚至把应力传递到芯片封装。

7. 流道和压降CTQ

流道尺寸不仅是图纸尺寸，也是系统性能参数。

需要控制的项目包括：

• 流道宽度和深度；
• 支路截面积；
• 分流腔和汇流腔尺寸；
• 转角、圆角和局部缩口；
• 针肋或微结构间距；
• 流道表面和毛刺；
• 入口与出口方向；
• 内部堵塞和残留物。

同样的外形尺寸，如果流道深度、毛刺或局部钎料分布不同，压降可能明显变化。

因此，流道验收应把尺寸检测与功能测试结合起来：

8. 上盖怎样与底板形成密闭流道

液冷板的流道可以通过多种方式封合：

• 机械密封与螺钉压紧；
• 真空钎焊；
• 摩擦搅拌焊；
• 激光焊或其他焊接；
• 扩散接合；
• 适用于特定材料和结构的其他接合方式。

不同路线影响：

• 分件方式；
• 接合面形状；
• 热输入和变形；
• 内部清洁；
• 焊后精加工；
• 无损检测；
• 气密和耐压测试；
• 量产节拍和成本。

这篇文章只说明选择边界。CNC、钎焊和微通道路线的详细比较，应链接到《AI服务器液冷板制造工艺：CNC、钎焊与微通道怎么选》。

9. 接口、密封和材料兼容性

液冷板接口可能采用螺纹接头、压入接头、焊接管、快接或与歧管直接连接。

接口CTQ通常包括：

• 位置和方向；
• 螺纹规格和有效深度；
• 密封面形状和粗糙度；
• 接头座壁厚；
• 安装工具空间；
• 管路弯曲半径；
• 装配后附加载荷；
• 供液与回液防错。

密封材料需要与冷却液、温度范围、压力、寿命和清洗介质兼容。金属、密封件、冷却液和表面处理之间不能分别评估后再简单组合。

10. 内部清洁度为什么是功能CTQ

冷板内部的毛刺、切屑、磨料、清洗剂、钎料或腐蚀产物，可能进入：

• 微通道；
• 阀；
• 快速接头；
• 过滤器；
• 泵；
• 传感器；
• 其他服务器支路。

内部清洁度不是外观要求，而是流量和可靠性要求。

完整流程通常包括：

1. 流道加工后的去毛刺；
2. 接合前清洗和干燥；
3. 接合后的残留物处理；
4. 最终冲洗；
5. 颗粒或残留物验证；
6. 防二次污染；
7. 端口封堵；
8. 清洁包装。

清洁方法必须与流道结构和材料兼容，避免清洗后产生新的腐蚀、残留或密封面损伤。

11. 液冷板应怎样验证

OCP冷板开发与验证白皮书强调，冷板开发需要结合性能、可靠性和测试方法。制造验收不应只依靠单一测试。

气密合格不能替代流量、压降和热性能验证。外观合格也不能证明内部接合完整。

12. 从样件到量产，哪些CTQ需要固化

样件阶段可以通过较高比例检测和人工调整完成验证，但量产需要把关键条件固化为过程控制。

量产CTQ应明确：

• 哪些特性100%检测；
• 哪些特性按批次或抽样检测；
• 流量和压降测试条件；
• 气密和耐压测试介质、压力、时间和判定；
• 清洁度限值及取样方法；
• 表面处理和遮蔽要求；
• 图纸版本、批次和测试数据追溯；
• 供应商、材料或工艺变更的重新验证条件。

13. 液冷板RFQ需要哪些资料

设计还未完全冻结时，应同时说明已确定参数和待验证参数。制造方越早参与流道、分件、接合和检测评审，越容易减少后期改版。

常见问题

液冷板和普通散热器有什么区别？

普通风冷散热器主要通过翅片把热量传递给空气，液冷板则通过内部流动的冷却液带走热量。液冷板需要同时控制热接触面、流道、压降、密封、清洁度和接口可靠性，因此制造和验证要求通常更复杂。

液冷板使用铝还是铜更好？

没有适用于所有项目的单一答案。铜的导热性能较高，但重量、成本和加工条件也不同；铝密度低、加工性好，适合轻量化和批量制造。实际选择还要考虑冷却液、腐蚀风险、接合方式、表面处理、结构尺寸和成本。

液冷板的流道越小，散热效果就一定越好吗？

不一定。更小的流道可能增加换热面积，但也会提高压降、堵塞风险、加工难度和清洗难度。流道尺寸应结合热负载、流量、泵能力、冷却液、过滤条件和制造公差综合确定。

液冷板制造后只做气密测试可以吗？

不够。气密合格只能说明在规定测试条件下没有检测到泄漏，不能证明流道没有堵塞、压降和流量符合要求，也不能证明热接触面和热性能合格。通常还需要尺寸、清洁度、耐压、流量、压降及必要的热性能验证。
