直接结论
液冷板的密封、平面度和压力测试不是三个独立检验项目，而是一条互相影响的质量链。
密封结构
决定泄漏路径、压缩量、装配窗口和长期可靠性。
接触面平面度
决定热界面是否均匀，也会影响密封边界和装配变形。
气密检漏
验证规定条件下是否存在可检测泄漏，但不验证流道畅通。
耐压验证
验证结构强度、接头和封合区域在高于工作压力时是否稳定。
真正有效的测试规范必须同时写清楚：介质、压力、稳定时间、检测时间、温度条件、夹具状态、仪器分辨率和判定阈值。
单独写“零泄漏”“保压合格”或“平面度合格”，在工程上都不够完整。
1. 先把四种“合格”分开
| 项目 | 主要回答的问题 | 不能替代的项目 |
|---|---|---|
| 平面度 | 热接触面能否稳定贴合 | 不能证明密封可靠 |
| 气密检漏 | 是否存在超过阈值的泄漏 | 不能证明流道畅通 |
| 耐压 | 结构是否承受规定压力 | 不能证明长期循环寿命 |
| 流量/压降 | 流道是否畅通且分配合理 | 不能证明外部不泄漏 |
气密测试合格，但内部残屑堵塞部分流道；压力依然能保持，实际冷却性能却已经下降。因此气密与流量压降必须分开判定。

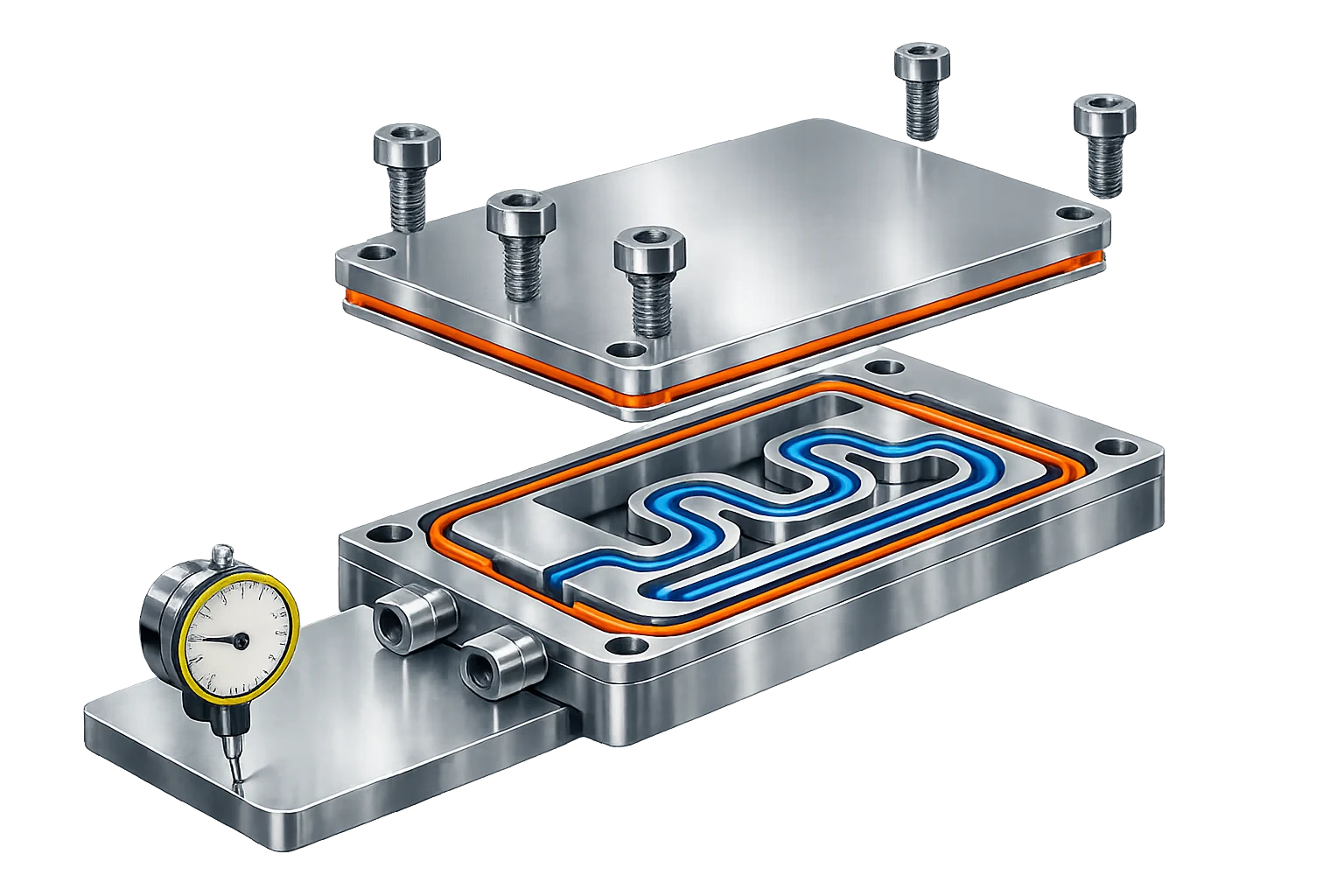

2. 密封和平面度必须从设计阶段一起管理
液冷板通常同时存在两个关键平面：一个是与芯片、功率模块或热源接触的热接触面；另一个是盖板、密封圈或焊接边界所在的密封面。两者可能属于不同基准，也可能在装配后互相影响。
如果只在最终状态测一个总平面度数值，往往无法判断变形来自底板加工、密封槽、盖板预紧、钎焊热循环还是安装螺栓。
自由状态平面度
零件未受外力时的真实形状，用于判断加工、焊接或热处理变形。
装配状态平面度
按规定扭矩和顺序装配后测量，反映最终工作状态。
密封压缩状态
确认密封圈压缩量、槽深、盖板刚性和螺栓预紧是否匹配。
对面积较大的冷板，最好保留测点或面形图，而不是只报告一个“最大减最小”。相同的总平面度，可能分别表现为整体弯曲、局部凸起或边缘翘曲，对热界面的影响完全不同。
3. 密封设计的核心不是“压得越紧越好”
| 设计变量 | 风险过小 | 风险过大 |
|---|---|---|
| 密封压缩量 | 接触不足、低压泄漏 | 永久变形、摩擦损伤、寿命下降 |
| 槽深/槽宽 | 密封件无法稳定定位 | 密封件游移、挤出或扭曲 |
| 表面粗糙度 | 微观泄漏通道 | 过度加工但收益有限 |
| 螺栓间距 | 局部压紧不足 | 零件数量和装配成本增加 |
| 盖板刚性 | 压力下鼓包 | 重量、成本和热阻增加 |
密封失效往往不是密封圈本身的问题，而是结构变形改变了密封圈的工作窗口。
因此，密封槽尺寸、盖板厚度、螺栓分布和耐压变形应作为同一尺寸链评审。
| 结构 | 主要风险 | 推荐关注 |
|---|---|---|
| O形圈＋螺栓盖板 | 压缩不均、松动、重复装配差异 | 槽尺寸、扭矩顺序、装配后平面度 |
| 垫片结构 | 局部压紧不足、垫片蠕变 | 压紧面宽度、表面状态、长期压缩 |
| 钎焊/扩散接合 | 未焊合、微孔、热变形 | 接合完整性、热循环后泄漏和平面度 |
| FSW/焊接 | 焊缝缺陷、残余应力 | 焊缝连续性、变形、后加工余量 |

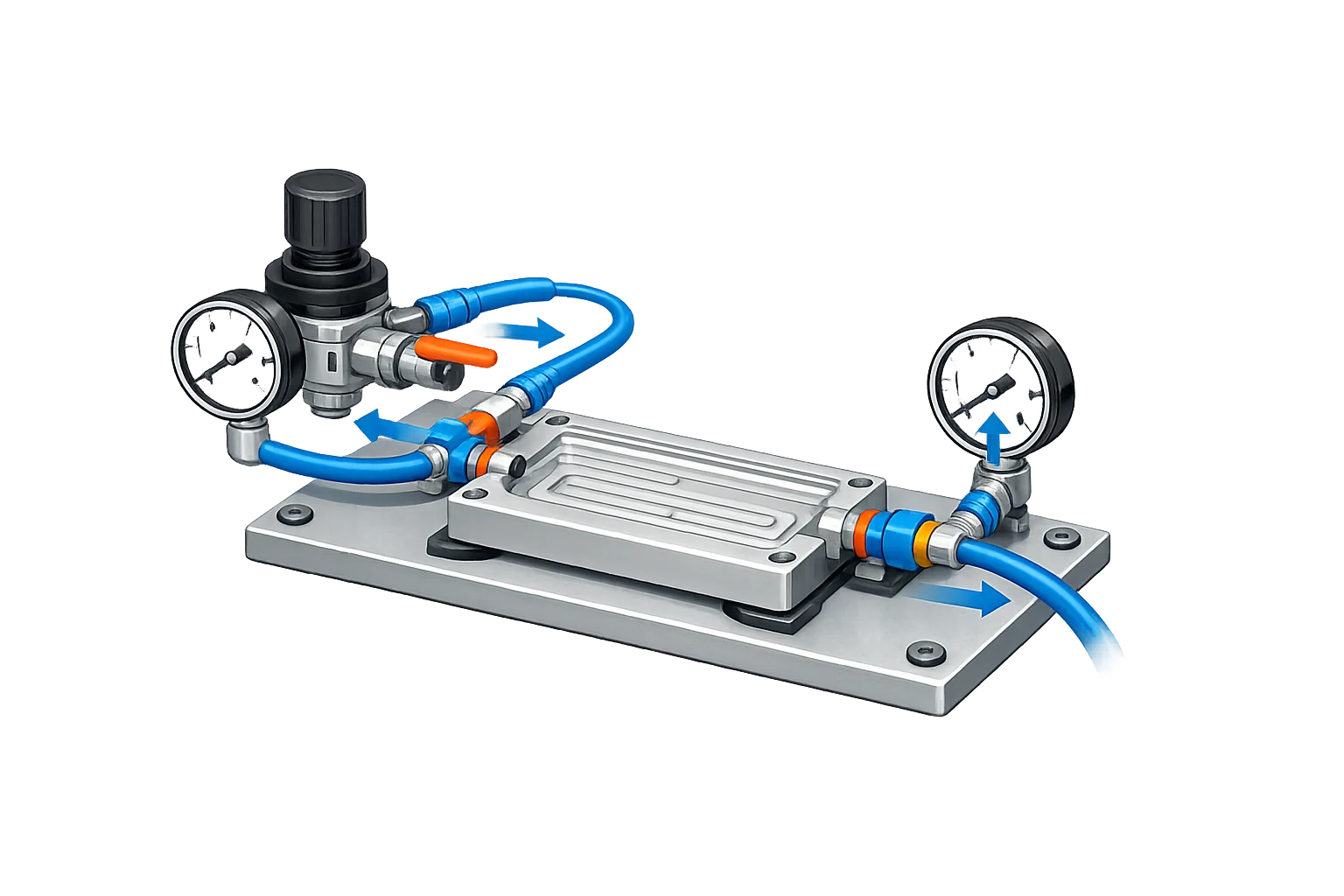

4. 气密测试为什么容易出现“假泄漏”和“假合格”
气体具有可压缩性。充压以后，工件、夹具、接头、软管和气体温度都会影响压力变化。压力刚充入时立即计时，通常会把温度变化和结构微小变形误认为泄漏。
夹具本身也必须先做本底泄漏确认。否则测试结果只是“工件＋接头＋软管＋阀件”的总泄漏，无法定位真正来源。
- 01连接与封堵确认接头、堵头、密封圈和夹具状态。
- 02分级充压避免瞬间冲击，并观察异常变形。
- 03隔离气源关闭阀门，使被测回路成为独立容积。
- 04稳定等待让温度、密封件和结构趋于稳定。
- 05检测判定记录压力衰减、流量或示踪气体信号。
- 06安全泄压确认压力释放后再拆卸工件。
| 方法 | 优点 | 局限 | 适用阶段 |
|---|---|---|---|
| 压力衰减 | 自动化容易、适合量产 | 对温度和容积敏感 | 过程检验、出货检验 |
| 流量式检漏 | 可直接输出泄漏流量 | 设备和夹具要求更高 | 稳定量产 |
| 水下冒泡 | 直观、便于定位 | 判定主观、清洁和干燥负担大 | 失效分析、样件 |
| 示踪气体 | 灵敏度高、可定位微漏 | 成本高、管理复杂 | 高可靠性验证 |
同一个压力衰减值，在不同内部容积、不同温度和不同检测时间下代表的泄漏水平并不相同。因此量产数据不能只保存“下降了多少压力”。
5. 气密、耐压和爆破试验不是同一个试验
气密试验
关注在规定压力和时间内是否存在超限泄漏。
耐压试验
关注加压后是否开裂、永久变形、接头松动或密封失效。
爆破试验
用于设计验证或抽样研究极限，不应与日常出货耐压混用。
耐压倍率不能机械套用一个固定数字。合理倍率应根据工作压力、压力波动、温度、介质、材料强度、接头等级、客户规范和安全等级确定。
耐压合格的重点不是“压力表没有掉”，而是卸压后产品仍满足尺寸、平面度、连接强度和气密要求。
建议耐压后至少复查：外观与永久变形、接头与螺纹状态、热接触面平面度、再次气密测试，以及必要时的流量和压降。
6. 平面度测试应建立可重复的测量条件
| 控制项 | 建议做法 |
|---|---|
| 温度 | 工件与量具充分稳定后测量 |
| 支撑 | 规定三点支撑或专用治具，避免自重和夹紧变形 |
| 基准 | 明确是底面、密封面还是安装基准 |
| 状态 | 区分自由状态、装配状态和耐压后状态 |
| 测点 | 覆盖中心、边缘、接口附近和热源区域 |
| 数据 | 保留面形或测点记录，不只保存最终数值 |
常用方法包括平台＋高度表、CMM扫描、轮廓或光学测量。选择设备时，不是分辨率越高越好，而是要确保测量范围、重复性、夹具和测量节拍与公差匹配。
除了总平面度，还可以把接触面拆成两个指标：
- 整体形状误差：判断是否存在弓形、扭曲或热变形；
- 局部接触异常：判断热源区域是否存在局部凸点、刀纹、毛刺或接口附近变形。
7. 推荐的完整测试顺序
- 01外观与清洁确认密封槽、接头、流道和表面无损伤与残留。
- 02关键尺寸测量密封槽、接口、壁厚和装配基准。
- 03初始平面度保存自由状态基准数据。
- 04气密检漏确认夹具本底后进行稳定和检测。
- 05耐压验证分级升压，观察结构和密封状态。
- 06耐压后复验复测气密、平面度，必要时复测流量压降。
新结构、材料变更、焊接参数变更或密封件变更，还应增加温度循环、压力循环、冷却液兼容性和长期保压等设计验证。日常出货检验不能替代设计验证，设计验证也不能代替每批量产过程控制。
8. 量产中真正要控制的是测试系统本身
夹具本底确认
定期用封闭标准件确认接头、软管、阀件和治具自身泄漏。
黄金样件与泄漏标准件
用稳定合格件和已知泄漏件验证设备能否正确区分。
测量系统分析
确认重复性、再现性、分辨率和边界样件判定能力。
数据追溯
保存产品批次、设备、夹具、压力曲线、温度、测试员和判定结果。
| 类别 | 最少记录内容 |
|---|---|
| 产品 | 零件号、序列号、批次、结构版本 |
| 条件 | 介质、充压压力、稳定时间、检测时间、环境温度 |
| 设备 | 设备编号、夹具编号、量程、校准状态 |
| 结果 | 初始压力、末端压力、衰减或泄漏率、耐压状态 |
| 复验 | 耐压后气密、平面度、流量压降 |
| 异常 | 泄漏位置、返修措施、再次测试结果 |
9. 失效现象如何快速判断
| 现象 | 优先排查 |
|---|---|
| 每次结果波动很大 | 稳定时间、环境温度、接头重复装夹、夹具本底 |
| 低压漏、高压反而不明显 | 密封件在高压下被进一步压紧 |
| 气密合格但流量偏低 | 堵塞、通道变形、残留物或分流不均 |
| 耐压后平面度变差 | 盖板鼓包、底板塑性变形、残余应力释放 |
| 接口附近反复泄漏 | 螺纹/焊接边界、接头载荷、管路侧向力 |
| 热性能不稳定但测试均合格 | 热接触面局部形状、TIM、装配载荷或流量分配 |
优秀的测试指南不是把试验项目列得更多，而是让每个异常都能沿着“结构—装配—测试系统—工况”快速回溯。
10. RFQ和图纸阶段应明确什么
- 正常工作压力、峰值压力及压力波动；
- 冷却液种类、温度范围和兼容性；
- 气密介质、测试压力、稳定时间、检测时间及允许泄漏；
- 耐压压力、保持时间和耐压后复验项目；
- 热接触面自由状态与装配状态平面度；
- 密封件材料、槽尺寸、压缩量和装配扭矩；
- 接头规格、管路载荷和封堵方式；
- 流量、允许压降和清洁度要求；
- 样件验证、型式试验和量产出货检验的区别。
这些信息不完整时，供应商即使给出“气密合格”，也未必对应客户真实工况。
常见问题
气密测试合格是否代表液冷板一定可靠？
不代表。气密只验证规定条件下的泄漏表现，还需要结合平面度、耐压、流量压降、清洁度和必要的循环可靠性试验。
气密测试和耐压测试有什么区别？
气密测试关注泄漏量或压力衰减，耐压测试关注结构在规定压力下是否发生永久变形、开裂、接头松动或密封失效。
液冷板平面度应该在装配前还是装配后测量？
关键项目应同时定义自由状态和规定夹紧条件下的平面度，因为盖板、钎焊、螺栓预紧力和整机安装都会改变接触面形状。
为什么同一件产品多次保压结果会不同？
常见原因包括工件和空气温度变化、稳定时间不足、夹具自身泄漏、内部容积变化、接头重复装夹差异和仪器分辨率不足。
