直接结论
液冷板泄漏不是单一“焊缝问题”，而是设计、加工、连接、装配、测试和使用条件共同作用的结果。
| 风险层级 | 典型问题 | 主要控制手段 |
|---|---|---|
| 设计 | 密封边界过窄、薄壁变形、接口载荷不合理 | DFM、尺寸链、压力与温度边界评审 |
| 加工 | 密封面刀纹、毛刺、划伤、孔口崩边 | 基准控制、去毛刺、表面保护和清洁 |
| 接合 | 未接合、气孔、根部缺陷、钎料流动异常 | 工艺窗口、过程监控、样件与截面验证 |
| 装配 | 密封件扭曲、扭矩不均、接头重复装配差异 | 防错、扭矩顺序、压缩量和装配记录 |
| 测试 | 温漂、夹具本底泄漏、稳定时间不足 | 标准件、空夹具测试、温度补偿和MSA |
| 使用 | 压力脉动、热循环、腐蚀和介质不兼容 | 可靠性验证、材料兼容和系统边界管理 |
真正有效的质量控制不是“末端筛选出坏件”，而是建立：
风险识别 → 过程预防 → 分层检漏 → 失效定位 → 数据追溯 → 原因闭环

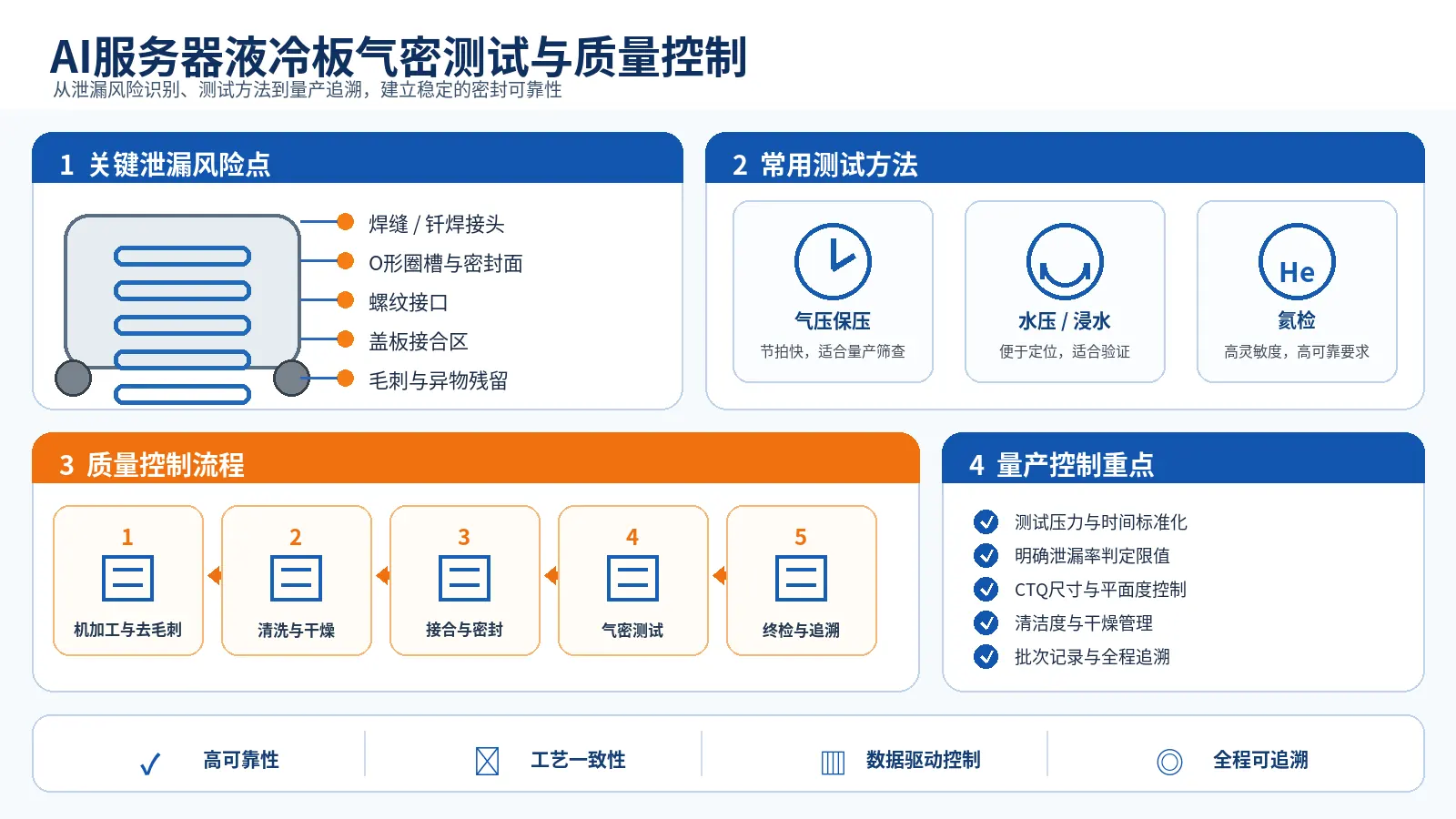

液冷板关键泄漏位置、常用检漏方法、制造流程与量产控制重点。
1. 先区分三类泄漏问题
1.1 外部真实泄漏
冷却液或测试气体从冷板内部流向外部环境。常见位置包括盖板接合区、接口、螺纹、堵头、密封圈、焊缝起止区和加工损伤处。
1.2 内部串漏
流体没有泄漏到外部，但在原本应隔离的流道或腔体之间发生串流。普通外部气密测试可能无法发现这种问题，需要独立封堵、分区测试或结合流量压降进行验证。
1.3 测试假象
产品本身没有超限泄漏，但压力衰减系统受到温度、容积、软管膨胀、阀件、接头或夹具影响而判为不合格。反过来，测试灵敏度不足、检测时间太短或夹具补偿错误，也可能造成假合格。
第一步不是立即返修产品，而是先判断异常来自产品、夹具、仪器还是测试条件。
2. 液冷板常见泄漏源与制造原因
| 泄漏位置 | 常见制造原因 | 需要检查的证据 |
|---|---|---|
| 真空钎焊接合面 | 间隙不均、表面污染、钎料不足或异常流动、炉内位移 | 装配记录、炉次曲线、截面、泄漏位置 |
| FSW焊道 | 根部未接合、隧道缺陷、起止区处理不足、支撑不够 | 参数记录、轴向力、工具状态、焊道位置 |
| 激光焊缝 | 间隙过大、熔深波动、气孔、未熔合或烧穿 | 焊接曲线、视觉结果、截面或在线监控 |
| O形圈密封 | 槽尺寸异常、压缩量不足或过大、扭曲、污染 | 槽尺寸、密封件批次、装配状态 |
| 螺纹和接头 | 螺纹损伤、密封方式不匹配、扭矩不稳定 | 螺纹规、扭矩记录、接头更换记录 |
| 交叉孔和堵头 | 毛刺、孔口崩边、堵头压入或焊接异常 | 孔口状态、堵头尺寸、装配参数 |
| 薄壁和接口根部 | 加工减薄、压力变形、搬运碰伤或疲劳裂纹 | 壁厚、平面度、耐压前后尺寸 |
| 腐蚀区域 | 材料组合、冷却液、残留物或表面处理不兼容 | 接液材料、清洁记录、介质和寿命条件 |
泄漏位置只能说明“在哪里失效”，不能自动等同于“根本原因”。例如接口附近泄漏，既可能来自接头，也可能来自接口根部的加工应力、焊后变形或装配侧向载荷。
3. 制造精度决定“初始可靠性”，但不能只盯公差
液冷板常见的工程陷阱是：样件外观正常、CFD结果也合理，但进入批量生产后才出现泄漏、压降漂移或良率下降。原因往往不在概念设计本身，而在加工、接合、清洁、装配和检测细节没有被转化为稳定的制造窗口。
内部流道、薄翅片和密封边界需要同时满足换热、流阻、强度和可加工性。公开制造案例中常见“±0.02 mm等级公差”之类的描述，但这只能作为特定项目的示例，不能直接当作所有液冷板的统一标准。工程上应先从功能失效反推CTQ：
| 制造特性 | 可能造成的系统影响 | 推荐控制 |
|---|---|---|
| 流道宽度、深度和翅片厚度 | 压力损失、流量分配和换热能力变化 | 首件测量、刀具寿命、趋势监控 |
| 盖板平面度和接合间隙 | 未接合、局部变形和泄漏风险 | 基准体系、装夹、接合前检查 |
| 密封槽尺寸和表面状态 | 密封压缩量异常、割伤或慢漏 | 槽宽槽深、圆角、粗糙度和清洁 |
| 接口位置、螺纹和端面 | 接头偏载、密封不稳定和装配差异 | 位置度、螺纹规、端面和扭矩 |
| 流道毛刺、切屑和残留物 | 局部堵塞、压降升高和泵负荷增加 | 去毛刺、清洗、干燥和清洁度验证 |
| 接合前表面清洁度 | 气孔、未接合、钎料流动异常 | 清洗时限、防二次污染和批次记录 |
FSW能够降低熔化焊带来的大范围热影响，但不等于“天然零泄漏”。根部未接合、隧道缺陷、起止区、轴向力、工具磨损和背部支撑仍要受控。材料与表面处理也不能只按“耐腐蚀”三个字选择，而应结合接液材料组合、冷却液、温度、电导率、涂层完整性以及后续接合和密封要求共同评估。
高可靠量产的核心不是某一台设备，而是把原材料证明、刀具和接合参数、SPC趋势、清洁度、气密与耐压数据关联到同一批次和序列号。
4. 冷板泄漏必须放到完整液冷系统中分析
液冷系统的泄漏点不仅在冷板本体。配管、软管、快接、阀、歧管、热交换器、泵、密封件以及充排液接口都可能成为失效源。制造合格的冷板装入系统后，还会经历运输振动、装配侧向载荷、温度变化、压力脉动、维护拆装和冷却液老化。
更重要的是，系统故障经常以链式方式发展：
材料或冷却液不兼容 → 腐蚀与沉积物 → 过滤器或微流道堵塞 → 压力损失上升 → 流量下降 → 局部过热 → 泵负荷增加 → 泄漏或停机风险扩大
因此，泄漏可靠性应按照四个阶段设计：
- 不容易发生： 控制材料兼容、结构强度、连接方式、清洁度和装配过程；
- 尽早发现： 组合漏液、压力、流量、温度、液位及泵状态监控；
- 安全控制： 明确报警、降载、阀门隔离、泵切换和安全停机顺序；
- 快速恢复： 让故障回路可隔离、部件可更换、数据可追溯、原因可复现。
传感器存在并不代表一定能够发现异常。漏液是否会流到传感器位置、传感器断线是否可诊断、压力和流量读数是否与温差相符，都需要验证。单一测量值不应成为系统安全的唯一依据。
对冷板制造商而言，交付内容也不应只有“尺寸合格”和“气密PASS”。更有价值的数据包括：流量—压降曲线、接液材料清单、内部清洁度、允许压力和温度边界、测试条件、接口装配要求以及批次追溯信息。
5. Simulation First：在切削和部署前验证热—流—结构风险
仿真通过并不能保证量产不泄漏，但缺少仿真会让许多系统级风险直到样机或现场才暴露。液冷板开发应把CFD、结构分析和实际样件验证连接起来，而不是把它们当成互相替代的工作。
设计阶段至少需要回答：
- 流量在并联流道、歧管和多块冷板之间是否均衡；
- 局部阻力是否会造成热点、回流或气体滞留；
- 泵启停、阀门动作和压力脉动是否可能产生水击载荷；
- 温度变化造成的金属、塑料和密封材料热膨胀差是否会拉动接口；
- 配管和设备振动是否会把循环载荷传递到接头、焊缝和薄壁；
- 制造公差、粗糙度和流道偏差对压降与温度分布有多大影响。
| 仿真问题 | 必须进行的物理验证 |
|---|---|
| 流量分配与局部热点 | 流量、压降、入口/出口温度和热性能测试 |
| 压力脉动与水击 | 瞬态压力记录、耐压和压力循环 |
| 热膨胀与结构变形 | 热循环、平面度、接口位移和循环后气密 |
| 振动与配管载荷 | 规定边界下的振动试验及试验后检漏 |
| 公差对性能的敏感度 | 尺寸极限样件或统计公差验证 |
| 传感器与故障逻辑 | 断线、漂移、低流量、泄漏等故障注入测试 |
“Simulation First”的价值，是在制造前识别风险、定义CTQ和试验边界。监控系统可以发现异常，却不能修正先天不合理的流路拓扑；仿真也不能替代实物的气密、耐压、流量、热性能和寿命试验。正确做法是：
仿真预测 → 样件相关性验证 → 参数修正 → 设计锁定 → 量产过程监控
6. 压力衰减测试为什么容易被温度影响
压力衰减测试通常经过充压、稳定、隔离和检测几个阶段。气体被快速压缩后会升温，随后降温会造成压力下降，即使产品完全密封，也可能出现类似泄漏的信号。
影响结果的主要变量包括：
- 被测件内部容积；
- 充压速度和充压压力；
- 工件、气体与环境温度；
- 稳定时间和检测时间；
- 软管、阀件与夹具的弹性变形；
- 接头重复装夹差异；
- 仪器分辨率和补偿算法。
| 现象 | 可能原因 | 推荐确认 |
|---|---|---|
| 同一件产品重复结果漂移 | 温度未稳定、连接状态变化 | 延长稳定时间并固定连接方法 |
| 全批次突然偏高 | 夹具、软管、阀件或校准异常 | 运行空夹具和黄金样件 |
| 大容积件更容易误判 | 温度与容积效应放大 | 重新验证测试节拍和补偿 |
| 边界样件忽好忽坏 | 设备分辨率或重复性不足 | 使用已知泄漏标准件进行MSA |
| 耐压后才开始泄漏 | 结构永久变形或接合区扩展 | 复查尺寸、接合区和耐压条件 |
压力衰减测试适合自动化量产，但前提是测试系统的重复性、夹具本底和温度窗口已经被验证。
7. 不同检漏方法解决的问题不同
| 方法 | 主要优势 | 主要限制 | 适用位置 |
|---|---|---|---|
| 压力衰减 | 节拍快、自动化容易、适合全检 | 对温度、容积和夹具敏感 | 量产过程和出货检验 |
| 流量式检漏 | 可直接表示泄漏流量 | 设备、稳定性和夹具要求较高 | 稳定量产和边界判定 |
| 水下冒泡 | 直观，便于发现大漏位置 | 判定主观，带来清洗和干燥负担 | 样件、返修和失效定位 |
| 示踪气体吸枪法 | 能定位局部微漏 | 操作路径和背景气体影响结果 | 失效分析和局部查漏 |
| 真空箱示踪气体法 | 灵敏度和重复性高，适合整体判定 | 成本、节拍和夹具复杂度较高 | 高可靠性验证和自动化产线 |
| 液压耐压 | 安全性和结构载荷验证较好 | 不直接给出高灵敏度泄漏率 | 结构强度和耐压验证 |
示踪气体检漏适合更高灵敏度要求，但仍需明确测试方法、示踪气体浓度、校准漏孔、背景控制和判定阈值。不能只写“做氦检”而缺少完整条件。
8. 气密、耐压和爆破必须分开定义
气密测试
确认规定条件下的泄漏表现，输出压力变化、流量或示踪气体泄漏率。
耐压测试
确认产品承受规定压力后不破裂、不发生不可接受的永久变形或密封失效。
爆破测试
用于设计极限和失效模式研究，通常属于开发验证或抽样试验。
测试压力不能脱离产品边界直接套用统一倍率。需要结合最大工作压力、瞬态压力、冷却液、温度、材料状态、接头等级、客户规范和安全要求确定。
耐压完成后，至少应确认：
- 外观和永久变形；
- 接头、螺纹和堵头状态；
- 热接触面及安装基准；
- 再次气密测试；
- 必要时复测流量和压降。
9. 一份可执行的泄漏测试规范应包含什么
| 项目 | 必须写明的内容 |
|---|---|
| 被测状态 | 裸件、装配件、规定扭矩状态或整机状态 |
| 测试介质 | 干燥空气、氮气、示踪气体或规定液体 |
| 压力条件 | 充压压力、工作压力、耐压和允许波动 |
| 时间参数 | 充压时间、稳定时间、检测时间和泄压时间 |
| 温度条件 | 环境、工件和测试介质允许范围 |
| 测试容积 | 工件容积、连接管路和补偿腔状态 |
| 夹具条件 | 接口形式、密封件、夹具编号和本底泄漏 |
| 仪器能力 | 量程、分辨率、校准状态和测量重复性 |
| 判定标准 | 压力衰减、泄漏流量或示踪气体泄漏率 |
| 追溯信息 | 产品批次、序列号、设备、夹具、程序和测试员 |
“零泄漏”“不掉压”“保压合格”都不是完整的工程标准，因为任何测试都有检测边界。
10. 从样件到量产的分层验证
- 01设计评审识别接合边界、密封槽、接口载荷、薄壁和腐蚀风险。
- 02工程样件用气密、耐压、流量压降和截面验证结构与工艺。
- 03可靠性验证按项目要求进行温度循环、压力循环、振动和介质兼容。
- 04量产准备确定夹具、测试节拍、标准件、判定窗口和反应计划。
- 05稳定量产保存曲线和批次数据，监控趋势而不是只记录PASS/FAIL。
量产检漏可以筛选超限产品，但不能替代设计验证。可靠性试验能够验证设计边界，也不能替代每件产品的过程控制。
11. 量产泄漏异常的推荐处理顺序
| 顺序 | 处理动作 | 目的 |
|---|---|---|
| 1 | 停止放行并隔离当前批次 | 防止异常继续流出 |
| 2 | 用空夹具、黄金样件和泄漏标准件确认设备 | 排除测试系统问题 |
| 3 | 复测并记录稳定前后的完整曲线 | 判断温漂、慢漏或连接差异 |
| 4 | 定位泄漏区域 | 区分接合面、接口、堵头和密封件 |
| 5 | 对照材料、加工、焊接、装配和测试批次 | 找到共同变化点 |
| 6 | 验证临时措施和根本改善 | 防止只做返修而不关闭原因 |
| 7 | 更新控制计划、参数窗口和检验频率 | 把经验转成可持续控制 |
建议异常记录至少包含：零件号、版本、批次、序列号、测试设备、夹具、程序、温度、压力曲线、泄漏位置、返修方式、复验结果和原因分析。
12. 询价与工程评审需要提供哪些资料
| 资料类别 | 建议内容 |
|---|---|
| 产品资料 | 2D图、3D模型、版本号、样件与年用量 |
| 结构边界 | 流道、接合面、密封槽、接口和薄壁区域 |
| 压力条件 | 工作压力、瞬态压力、耐压、爆破或客户规范 |
| 泄漏要求 | 测试方法、介质、允许泄漏率、稳定与检测时间 |
| 接液条件 | 冷却液、温度范围、材料组合和表面处理 |
| 可靠性 | 温度循环、压力循环、振动和寿命要求 |
| 质量追溯 | 序列号、批次、曲线保存和报告格式 |
| 异常处置 | 返修限制、复验要求和变更审批流程 |
常见问题
液冷板保压不掉压，是否代表绝对没有泄漏？
不代表。结果只说明在规定介质、压力、温度、稳定时间、检测时间和仪器分辨率下没有发现超过阈值的泄漏。微小泄漏、温度补偿不足或夹具本底异常都可能影响判定。
压力衰减测试为什么会出现误判？
常见原因包括充压后气体温度变化、稳定时间不足、夹具或接头自身泄漏、工件内部容积差异、软管膨胀、阀件状态和环境温度波动。
气密测试和耐压测试能否合并成一个步骤？
不建议简单合并。气密测试关注泄漏量或压力变化，耐压测试关注结构强度和永久变形。耐压后还应再次检查气密、外观、关键尺寸及必要的流量压降。
量产液冷板发生泄漏后首先应该查什么？
先隔离测试系统与产品，确认夹具本底、接头和标准件结果，再根据泄漏位置追查接合区、接口密封、加工损伤、清洁污染、装配参数和批次变更，避免直接把所有异常归因于焊接。
