AIサーバー用コールドプレートの漏れ原因・気密試験・品質管理

直接回答

コールドプレートの漏れは、溶接部だけの問題ではありません。設計、加工、接合、組立、試験、使用条件のいずれからも発生します。

リスク段階	代表的な問題	主な管理
設計	シール幅不足、薄肉変形、不適切なポート荷重	DFM、寸法連鎖、圧力・温度条件の確認
加工	切削痕、バリ、傷、孔口欠け	基準管理、バリ取り、表面保護、洗浄
接合	未接合、気孔、ルート欠陥、ろう材流動異常	工程条件、モニタリング、断面・試作検証
組立	シールねじれ、締付け不均一、継手差	ポカヨケ、締付け順序、組立記録
試験	温度ドリフト、治具漏れ、安定時間不足	基準ワーク、空治具確認、MSA
使用	圧力脈動、熱サイクル、腐食、媒体不適合	信頼性検証、材料・媒体適合性

有効な品質管理は、次の閉ループで構成されます。

リスク特定 → 工程予防 → 段階的漏れ検査 → 不良位置特定 → データ追跡 → 改善処置

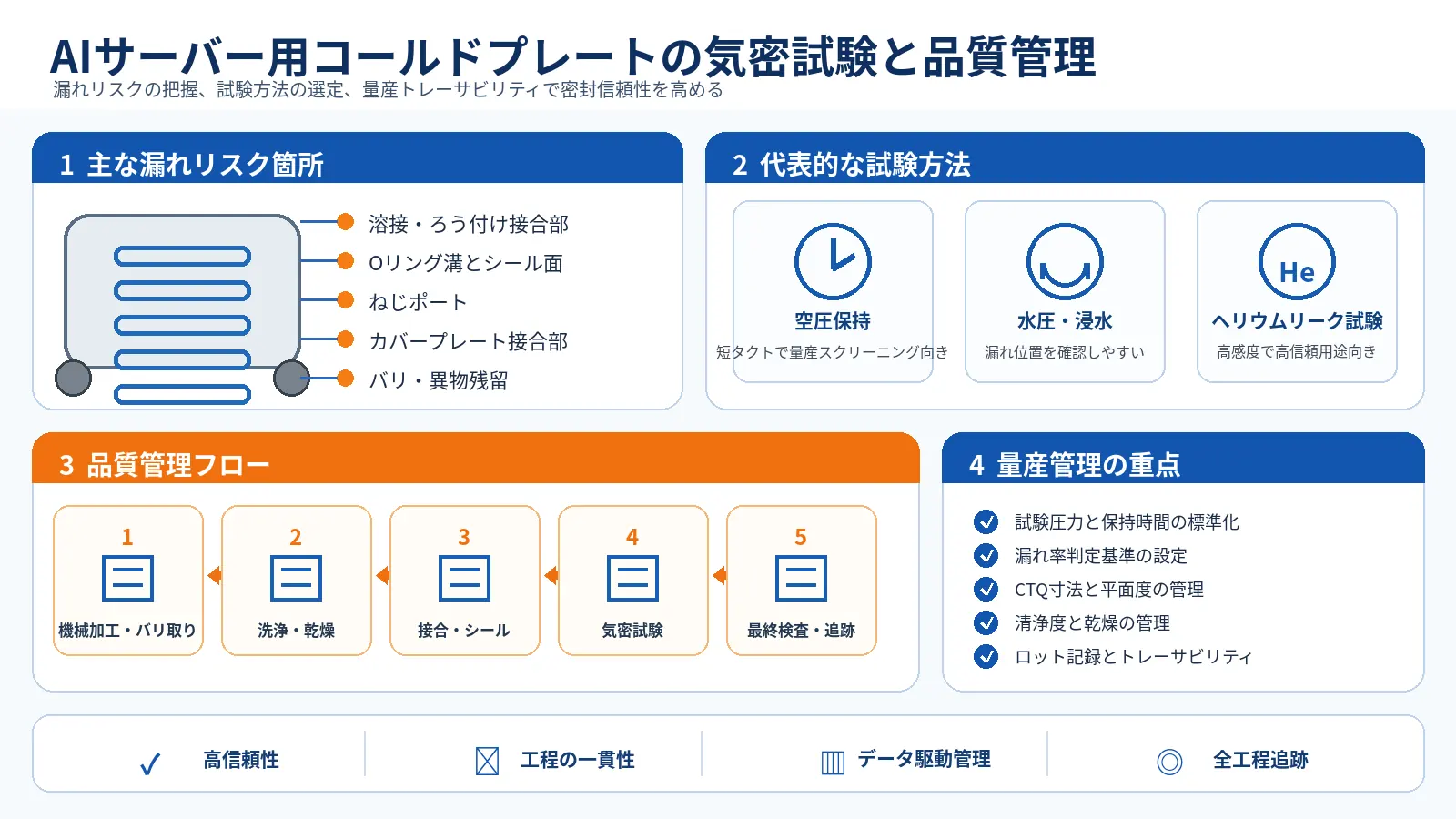

AIサーバー用コールドプレートの漏れリスク、気密試験、量産品質管理

コールドプレートの主な漏れ箇所、試験方法、製造工程、量産管理の重点。

1. 三つの漏れ問題を区別する

1.1 外部への実漏れ

試験ガスまたは冷却液が内部流路から外部へ漏れます。代表箇所は、カバー接合部、ポート、ねじ、プラグ、シール、溶接始終端、加工傷です。

1.2 内部クロスリーク

外部には漏れず、本来分離される流路や空間の間で流体が移動します。通常の外部気密試験だけでは見つからない場合があり、分区試験、独立封止、流量・圧力損失確認が必要です。

1.3 試験系による見かけの異常

製品が正常でも、温度、容積、ホース膨張、バルブ、継手、治具漏れによって不合格信号が出ることがあります。逆に、感度不足、測定時間不足、補正不良によって見逃す場合もあります。

製品を修理する前に、信号源が製品、治具、装置、試験条件のどこにあるかを切り分けます。

2. 主な漏れ箇所と製造原因

漏れ箇所	主な製造原因	確認すべき証拠
真空ろう付け面	隙間不均一、汚染、ろう材不足・移動、炉内ずれ	組立記録、炉温履歴、断面、漏れ位置
FSW接合線	ルート未接合、トンネル欠陥、始終端処理不足、支持不足	接合条件、軸力、工具状態、接合位置
レーザー溶接部	隙間過大、溶込み変動、気孔、融合不足、溶落ち	溶接データ、外観、断面、オンライン監視
Oリング部	溝寸法異常、圧縮量過不足、ねじれ、異物	溝寸法、シールロット、組立状態
ねじ・継手	ねじ損傷、シール方式不適合、締付け不安定	ねじゲージ、トルク記録、交換履歴
交差穴・プラグ	バリ、孔口欠け、圧入・溶接異常	孔口状態、プラグ寸法、組立条件
薄肉・ポート根元	過剰加工、圧力変形、取扱い傷、疲労	肉厚、平面度、耐圧前後寸法
腐食部	材料組合せ、冷却液、残留物、表面処理不適合	接液材料、洗浄記録、媒体、寿命条件

漏れ位置は不良箇所を示しますが、根本原因と同じとは限りません。ポート付近の漏れでも、継手、ポート根元応力、接合変形、組立時の横荷重など複数の原因が考えられます。

3. 製造精度が初期信頼性を決めるが、公差だけでは不十分

コールドプレートでは、試作品の外観とCFD結果に問題がなくても、量産で漏れ、圧力損失のばらつき、歩留まり低下が発生することがあります。原因は概念設計だけではなく、加工、接合、洗浄、組立、検査の詳細が安定した製造条件へ変換されていないことにあります。

内部流路、薄肉フィン、シール境界は、熱交換、流路抵抗、強度、加工性を同時に満たす必要があります。公開された製造事例では±0.02 mm級の公差が例示されることがありますが、これは特定案件の例であり、すべてのコールドプレートへ一律に適用できません。機能不良からCTQを逆算します。

製造特性	システムへの影響	推奨管理
流路幅、深さ、フィン厚	圧力損失、流量分配、熱交換の変化	初品測定、工具寿命、傾向管理
カバー平面度と接合隙間	未接合、局部変形、漏れ	基準系、治具、接合前確認
シール溝寸法と表面	圧縮量異常、傷、微小漏れ	溝幅・深さ、R、粗さ、清浄度
ポート位置、ねじ、端面	継手偏荷重、シール不安定	位置、ねじゲージ、端面、トルク
バリ、切粉、内部残留物	局部閉塞、圧損上昇、ポンプ負荷	バリ取り、洗浄、乾燥、清浄度検証
接合前表面清浄度	気孔、未接合、ろう材流動異常	洗浄有効時間、再汚染防止、ロット記録

FSWは溶融溶接に比べて広い熱影響を抑えられますが、自動的に漏れゼロになるわけではありません。ルート未接合、トンネル欠陥、始終端、軸力、工具摩耗、裏当て支持を管理します。材料と表面処理も、接液材料全体、冷却液、温度、電気伝導率、皮膜健全性、後工程の接合・シール条件を含めて評価します。

高信頼量産では、設備単体よりも、材料証明、工具・接合条件、SPC傾向、清浄度、気密、耐圧データを同一ロットとシリアルへ結び付けることが重要です。

4. コールドプレートの漏れをシステム全体で分析する

漏れ箇所はコールドプレートだけではありません。配管、ホース、クイックコネクター、バルブ、マニホールド、熱交換器、ポンプ、シール、充排液接続部も失敗源になります。合格したコールドプレートでも、輸送振動、組立偏荷重、温度変化、圧力脈動、保守脱着、冷却液劣化を受けます。

システム不良は連鎖して進むことがあります。

材料・冷却液の不適合 → 腐食・異物発生 → フィルターまたは微細流路の閉塞 → 圧力損失上昇 → 流量低下 → 局部過熱 → ポンプ負荷増加 → 漏れ・停止リスク拡大

信頼性は四段階で設計します。

発生しにくくする： 材料適合、構造強度、接続、清浄度、組立を管理する；
早期検知する： 漏液、圧力、流量、温度、液面、ポンプ状態を組み合わせる；
安全側へ制御する： 警報、負荷低減、バルブ隔離、ポンプ切替、停止順序を定義する；
早く復旧する： 故障ループを隔離し、部品交換、データ追跡、原因再現を可能にする。

センサーがあるだけでは確実な検知になりません。漏液がセンサー位置へ到達するか、断線を診断できるか、圧力・流量と温度差の整合が取れているかを検証します。単一の測定値を唯一の安全機能にすべきではありません。

コールドプレートメーカーの提供情報も、寸法合格と気密PASSだけでは不十分です。流量—圧力損失曲線、接液材料一覧、内部清浄度、圧力・温度限界、試験条件、ポート組立条件、ロット追跡情報がシステム設計に役立ちます。

5. Simulation First：切削・導入前に熱・流体・構造リスクを検証する

シミュレーション合格は量産の漏れゼロを保証しませんが、シミュレーションがなければシステムリスクが試作または現場まで残ります。CFD、構造解析、実物相関を接続し、相互の代替として扱わないことが重要です。

設計段階では少なくとも次を確認します。

並列流路、マニホールド、複数のコールドプレート間で流量が均衡するか；
局部抵抗によりホットスポット、逆流、気体滞留が発生しないか；
ポンプ起動、バルブ動作、圧力過渡でウォーターハンマー荷重が生じないか；
金属、樹脂、シール材の熱膨張差がポートへ荷重を与えないか；
配管・設備振動が継手、接合部、薄肉部へ繰返し荷重を伝えないか；
製造公差、粗さ、流路偏差が圧力損失と温度分布へどの程度影響するか。

シミュレーション課題	必要な実物検証
流量分配と局部過熱	流量、圧力損失、入口・出口温度、熱性能
圧力脈動とウォーターハンマー	過渡圧力記録、耐圧、圧力サイクル
熱膨張と変形	熱サイクル、平面度、ポート変位、サイクル後気密
振動と配管荷重	規定境界での振動試験と試験後漏れ確認
公差による性能感度	限界サンプルまたは統計公差検証
センサー・故障ロジック	断線、ドリフト、低流量、漏れの故障注入

「Simulation First」の目的は、製造前にリスクを特定し、CTQと試験境界を定義することです。監視は異常を検知できますが、不適切な流路トポロジーを修正できません。シミュレーションも、気密、耐圧、流量、熱性能、寿命試験の代わりにはなりません。

予測 → 試作相関 → モデル修正 → 設計固定 → 量産監視

6. 圧力降下試験が温度の影響を受ける理由

圧力降下試験は、一般に充圧、安定、隔離、測定の順で行います。ガスを急速に圧縮すると温度が上がり、その後の冷却で圧力が下がるため、完全密封品でも漏れに似た信号が出ます。

主な変動要因：

内部容積；
充圧速度と試験圧力；
ワーク、ガス、周囲温度；
安定時間と測定時間；
ホース、バルブ、治具の弾性変形；
継手の繰返し性；
装置分解能と補正。

現象	考えられる原因	推奨確認
同一品の結果が変動	温度未安定、接続差	安定時間延長、接続方法固定
ロット全体が突然変化	治具、ホース、バルブ、校正異常	空治具と基準ワーク確認
大容積品で不安定	容積・温度影響の増大	サイクルと補正の再検証
限界品が合否を往復	分解能・繰返し性不足	校正漏れを用いたMSA
耐圧後に漏れ発生	永久変形、欠陥進展	寸法、接合部、耐圧条件確認

圧力降下法を量産全数検査に使うには、繰返し性、治具バックグラウンド、温度範囲の検証が必要です。

7. 漏れ検査方法ごとの役割

方法	主な利点	主な制約	代表用途
圧力降下法	高速、自動化しやすい	温度、容積、治具に敏感	量産工程、出荷検査
流量式	漏れ流量を直接表示	装置・治具要求が高い	安定量産、限界判定
水没発泡法	直感的で大漏れ位置を確認しやすい	主観的、洗浄・乾燥負担	試作、手直し、解析
トレーサーガス吸引法	微小漏れ位置を特定	操作経路と背景ガスの影響	不良解析、局部検査
真空チャンバー法	高感度、高い繰返し性	コスト、タクト、治具が複雑	高信頼性、量産自動化
液圧耐圧	構造荷重確認に適する	高感度漏れ率を直接示さない	強度・耐圧検証

トレーサーガス検査でも、ガス濃度、校正漏れ、背景管理、判定値を定義します。「ヘリウム検査」とだけ指定しても、完全な試験仕様にはなりません。

8. 気密・耐圧・破裂試験を分けて定義する

気密試験

規定条件で圧力変化、流量、トレーサーガス漏れ率を確認します。

耐圧試験

破裂、漏れ、許容できない永久変形が発生しないことを確認します。

破裂試験

設計限界と破壊モードを調べる開発検証または抜取試験です。

一律の圧力倍率を製品条件なしで適用すべきではありません。最大使用圧力、過渡圧力、冷却液、温度、材料状態、継手定格、顧客規格、安全要求を組み合わせて決定します。

耐圧後には少なくとも次を確認します。

外観と永久変形；
継手、ねじ、プラグ；
熱接触面と取付基準；
再気密試験；
必要に応じて流量・圧力損失。

9. 実行可能な漏れ試験仕様に必要な項目

項目	明記する内容
試験状態	単品、組立品、規定トルク、システム状態
試験媒体	乾燥空気、窒素、トレーサーガス、指定液体
圧力	充圧、使用、耐圧、許容変動
時間	充圧、安定、測定、排圧時間
温度	周囲、ワーク、媒体の許容範囲
容積	製品、配管、補償室の状態
治具	ポート方式、シール、治具番号、背景漏れ
装置	測定範囲、分解能、校正、繰返し性
判定	圧力降下、漏れ流量、トレーサーガス漏れ率
追跡	ロット、シリアル、装置、治具、プログラム、作業者

「ゼロ漏れ」「圧力低下なし」「保圧合格」だけでは、検出限界が不明なため完全な仕様ではありません。

10. 試作から量産までの段階的検証

01設計審査接合境界、シール溝、ポート荷重、薄肉、腐食リスクを特定します。
02エンジニアリング試作気密、耐圧、流量、圧力損失、断面で構造と工程を検証します。
03信頼性検証必要に応じて温度、圧力、振動、媒体適合性を確認します。
04量産準備治具、タクト、基準ワーク、判定範囲、反応計画を固定します。
05安定量産PASS/FAILだけでなく、曲線とロットデータの傾向を管理します。

量産気密試験は不適合品を選別できますが、設計検証の代わりにはなりません。信頼性試験も、各量産品の工程管理の代わりにはなりません。

11. 量産漏れ不良への推奨対応順序

順序	対応	目的
1	出荷停止、対象ロット隔離	流出防止
2	空治具、基準ワーク、校正漏れ確認	試験系と製品の切分け
3	再試験し、全曲線を保存	温度、微小漏れ、接続差を判断
4	漏れ位置を特定	接合、ポート、プラグ、シールを分離
5	材料、加工、接合、組立、試験ロットを比較	共通変化点の確認
6	暫定処置と恒久対策を検証	手直しだけで終わらせない
7	管理計画、条件範囲、検査頻度を更新	改善を標準化

異常記録には、品番、版数、ロット、シリアル、装置、治具、プログラム、温度、圧力曲線、漏れ位置、手直し方法、再試験結果、原因分析を含めます。

12. 見積り・技術審査に必要な情報

情報区分	推奨内容
製品資料	2D図、3Dモデル、版数、試作数、年間数量
構造	流路、接合面、シール溝、ポート、薄肉部
圧力	使用、過渡、耐圧、破裂、顧客規格
漏れ要求	方法、媒体、許容値、安定・測定時間
接液条件	冷却液、温度範囲、材料組合せ、表面処理
信頼性	温度、圧力、振動、寿命条件
追跡	シリアル、ロット、曲線保存、報告形式
不適合	手直し制限、再試験、変更承認

よくある質問

保圧時に圧力が下がらなければ、コールドプレートに漏れは全くないと言えますか？

いいえ。規定された媒体、圧力、温度、安定時間、測定時間、装置分解能の条件で、判定値を超える漏れが検出されなかったことを示すだけです。微小漏れ、温度補正不足、治具のバックグラウンド漏れも結果に影響します。

圧力降下試験で誤判定が発生するのはなぜですか？

充圧後のガス温度変化、安定時間不足、治具や継手からの漏れ、内部容積差、ホース膨張、バルブ状態、周囲温度変動などが主な原因です。

気密試験と耐圧試験を一つの工程にまとめられますか？

同じ試験として扱うべきではありません。気密試験は漏れ量や圧力変化を確認し、耐圧試験は構造強度と永久変形を確認します。耐圧後には、気密、外観、重要寸法、必要に応じて流量・圧力損失を再確認します。

量産コールドプレートで漏れ不良が出た場合、最初に何を確認すべきですか？

まず空治具、継手、基準ワークを確認し、試験系と製品を切り分けます。その後、漏れ位置とロット履歴から、接合部、ポートシール、加工傷、清浄度、組立条件、工程変更を調査し、すべてを溶接不良と決めつけないことが重要です。
