直接回答
内部清浄度は機能品質特性であり、外観項目ではありません。
汚染物は、マイクロチャネルやフィルターの閉塞、圧力損失上昇、局部冷却悪化、ポンプ負荷増加、シール傷、腐食、冷却液劣化を引き起こします。

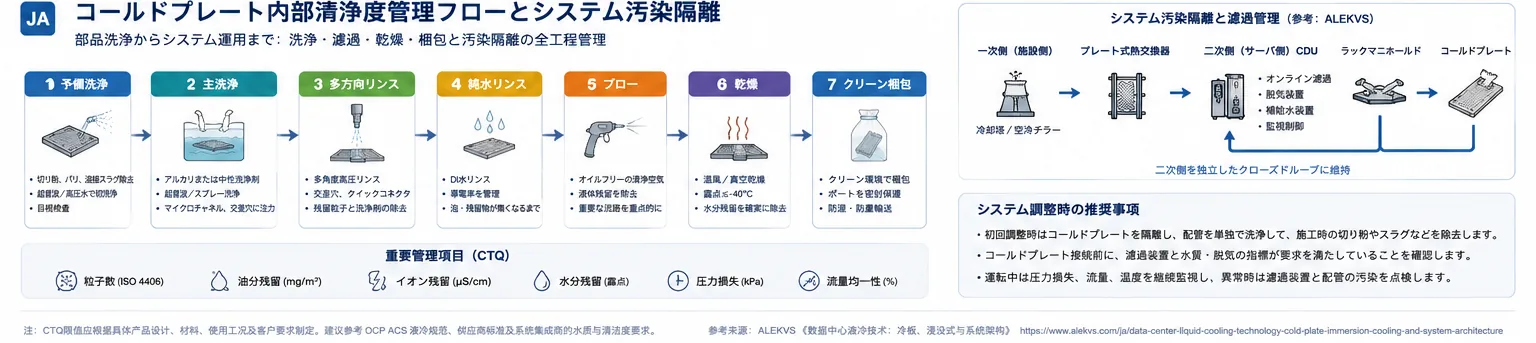

汚染源特定 → 工程予防 → 段階洗浄 → 抽出・検査 → 排液・乾燥 → 封止・梱包 → 輸送・立上げ管理
部品洗浄、リンス、乾燥、クリーン梱包から、システムろ過、汚染隔離、立上げ管理まで。
1. マイクロチャネルが粒子に敏感な理由
| 敏感構造 | 想定問題 | 管理重点 |
|---|---|---|
| マイクロチャネルと薄肉フィン | 粒子架橋、局部閉塞 | 最小流路、バリ、ろ過 |
| 急曲がりと分流部 | 粒子堆積、局部循環 | 流路遷移、洗浄方向、流速 |
| 交差穴とプラグ | 孔口バリ、切粉滞留 | バリ取り、内視鏡、洗浄経路 |
| ポートとクイックコネクター | バルブ固着、シール傷 | 清浄接続、端帽、異物防止 |
| 密閉流路 | 接合後の直接洗浄が困難 | 接合前洗浄、接合後検証 |
| 低部・滞留部 | 残液、洗浄剤、水分 | 排液姿勢、パージ、乾燥 |
粒子リスクは寸法だけでなく、形状、硬さ、数量、材質、流速、侵入位置でも変わります。
2. 主な汚染源
| 汚染物 | 発生源 | 影響 |
|---|---|---|
| 切粉・バリ | フライス、穴あけ、ねじ、バリ取り | 閉塞、傷、バルブ損傷 |
| 研磨粒子 | 研磨、研削、ブラスト、工具摩耗 | 硬質粒子堆積 |
| 加工油 | CNC、治具、保管 | 冷却液汚染と油膜 |
| 洗浄剤残留 | 濃度、時間、すすぎ不足 | 腐食、発泡、イオン汚染 |
| 接合残留 | ろう材、酸化物、スパッタ | 粒子、腐食、閉塞 |
| シール材片 | Oリング、シール剤 | バルブ固着、流路閉塞 |
| 残留水分 | すすぎ水、排液不足 | 腐食、液安定性低下 |
| 梱包異物 | 繊維、ほこり、紙、端帽片 | 二次汚染 |
最終洗浄だけに依存せず、各工程で汚染の侵入を防ぎます。
3. 清浄度管理を単品から液冷ループ全体へ拡張する
コールドプレート単品が洗浄合格でも、システム組込み後に再汚染される可能性があります。液冷システムは一般に、放熱設備、一次側回路、CDU、二次側回路、ラックマニホールド、コールドプレートで構成されます。長期清浄度は末端部品だけでなく、一次側汚染の分離、二次側の連続ろ過、脱気、各支路への均一な流量分配に左右されます。
| システム階層 | 清浄度に関する役割 | コールドプレート製造・受入れで定義する境界 |
|---|---|---|
| 一次側回路 | 施設側放熱設備に接続し、水質・汚染条件が異なる | 一次側流体が冷板へ直接入る前提にしない |
| プレート式熱交換器 | 施設側とサーバー側流体を分離 | 一次側・二次側の材料と媒体を個別に定義 |
| CDU二次側 | サーバー側の温度、圧力、流量を制御 | 冷板試験条件を実際の二次側境界に合わせる |
| インラインろ過 | 設置残留物、摩耗粒子、循環異物を捕捉 | ろ過等級、差圧、交換方針を明確化 |
| 脱気・補液 | 気泡、局部停滞、ポンプキャビテーションを低減 | 排気性、取付姿勢、高点の空気滞留を検証 |
| ラックマニホールド | 複数サーバー・冷板へ流量を分配 | 支路長、抵抗、継手が流量均一性へ影響 |
| センサー・制御 | 圧力、流量、温度を監視 | 圧損・流量・温度傾向で異常を検知 |
プレート式熱交換器は熱交換だけでなく、施設側回路とサーバー側二次回路を分離し、外部配管の汚染物がマイクロチャネルへ直接入るリスクを低減します。CDUのろ過、脱気、圧力・流量制御は、二次側の長期安定性に関係します。
そのため、出荷時の部品清浄度、システム初期フラッシング、最終冷却液、ろ過等級、現地接続、保守脱着の責任範囲を明確にします。「設置後にシステム全体を洗浄する」だけでは十分な管理計画になりません。
4. 圧力損失と流量均一性は清浄度の機能的証拠
コールドプレートシステムでは、次の三指標が相互に関係します。
- 熱抵抗： チップ熱を冷却液へ伝える能力；
- 圧力損失： 冷板と配管へ流体を送るためのポンプ負荷；
- 流量均一性： 並列流路、複数冷板、各サーバー支路への流量分配。
汚染は完全閉塞より先に、局部抵抗の増加として現れることがあります。冷板全体の総流量が正常でも、内部並列流路が偏流し、局部温度が上昇する場合があります。マニホールドの支路長や抵抗が不均一な場合も、遠端または高抵抗支路の流量が不足し、清浄度問題とシステム分配問題が重なります。
粒子結果を油圧・熱性能と関連付けます。
| 結果 | 考えられる意味 | 追加確認 |
|---|---|---|
| 粒子超過、圧損正常 | 大きな閉塞はないが長期循環リスクあり | 材質分析、再洗浄、寿命リスク |
| 圧損上昇、粒子正常 | 流路寸法、変形、残液、抽出不足 | 寸法、内視鏡、流量曲線、抽出法 |
| 総流量正常、温度分布異常 | 内部偏流または局部閉塞 | 多点温度、流量分配、熱性能 |
| 遠端冷板の流量不足 | マニホールド・支路抵抗不均一の可能性 | 支路差圧、バルブ状態、流量調整 |
| 運転中に圧損が継続上昇 | ろ過不足、腐食生成物、材料不適合 | フィルター残留物、冷却液、材料適合性 |
| 流量変動と異音 | 気体滞留、脱気不足、キャビテーション | 排気、脱気、液面、ポンプ入口条件 |
量産受入れでは、規定媒体・温度条件での流量—圧力損失基準を保存します。運転時の傾向をこの基準と比較することで、閉塞、異物、気泡、流量分配異常を早期に検出できます。
5. 清浄度を測定可能なCTQへ変換する
| CTQ | 定義例 | 目的 |
|---|---|---|
| 粒子 | 総数、寸法区分、最大粒子、材質 | 最小流路とろ過条件に連動 |
| 抽出残留物 | 製品当たりのフィルター重量 | 固体汚染総量 |
| 油分・有機残留 | 油膜、蛍光、分析 | 加工油と防錆剤管理 |
| イオン・洗浄剤残留 | 電気伝導率、イオン | 腐食と液汚染防止 |
| 残留水分 | 重量、露点、乾燥基準 | 梱包と保管期限 |
| 流量・圧力損失 | 規定条件での曲線 | 閉塞確認 |
| 可視状態 | ポート、シール面、内視鏡部 | 分析試験の補完 |
すべての製品に共通する単一の清浄度限値はありません。
6. 実行可能な洗浄ルート
- 01予備洗浄大きな切粉、遊離粒子、目視油分を除去します。
- 02主洗浄材質、形状、汚染に合う検証済み方法を選びます。
- 03多方向フラッシング媒体、流量、方向、圧力、温度、時間を管理します。
- 04すすぎ洗浄剤と可溶性残留物を除去します。
- 05排液・パージ規定姿勢と清浄空気または窒素を使います。
- 06乾燥・検証水分、粒子、残留物、流量、圧力損失を確認します。
- 07封止・梱包清浄端帽で密封し、二次汚染を防ぎます。
洗浄剤はすべての接液材料と最終冷却液に適合させます。
7. フラッシング条件を管理する
| 条件 | 重要性 |
|---|---|
| 媒体 | 洗浄力、腐食、残留リスク |
| 流量・流速 | 粒子排出能力 |
| 方向 | 分流部と滞留部のカバー |
| 圧力 | 洗浄効果と薄肉・シール保護 |
| 温度 | 洗浄、適合、乾燥 |
| 時間 | 不足防止と過剰処理防止 |
| 製品姿勢 | 気泡、粒子、残液排出 |
| ろ過 | 除去粒子の再流入防止 |
| 最終すすぎ | 洗浄剤と可溶性残留の除去 |
システム立上げ条件を単品洗浄へそのまま適用しません。
8. 清浄度を検証する
| 方法 | 検出対象 | 注意 |
|---|---|---|
| 目視・内視鏡 | 大きな異物、バリ、腐食、油膜 | 可視部のみ |
| 抽出フラッシング・滤膜 | 粒子数、寸法、傾向 | 媒体、方向、液量固定 |
| 重量法 | 抽出固形物総量 | 寸法と材質は不明 |
| 自動粒子計数 | 寸法分布と個数 | 気泡、繊維の影響 |
| 顕微鏡・材質分析 | 金属切粉、研磨粒子、シール片 | 発生源解析 |
| 油分・有機残留試験 | 加工油、防錆剤 | 許容残留と関連付け |
| 電気伝導率・イオン試験 | すすぎとイオン残留 | 全汚染を代表しない |
| 乾燥検証 | 残液、水分 | 判定方法が必要 |
| 流量—圧力損失 | 閉塞、流路差、内部損傷 | 条件固定 |
複数方法を組み合わせます。
9. 乾燥・封止・輸送も清浄度管理
| 段階 | 管理重点 |
|---|---|
| 排液 | 姿勢、時間、方向 |
| パージ | 清浄空気または窒素 |
| 乾燥 | 温度、時間、残留水分 |
| 内部保護 | 必要に応じて窒素または規定媒体 |
| ポート封止 | 清浄で発塵しない端帽 |
| 梱包 | 防塵、防湿、衝撃、ポート荷重 |
| 表示 | 品番、ロット、洗浄日、保管期限 |
| 輸送検証 | 振動、温度、梱包完全性 |
開封後の許容時間を定義します。
10. システム配管を先に洗浄する理由
新規配管、マニホールド、継手には施工異物、シール材、環境粒子が残る場合があります。
- 新しいフィルターを設置；
- コールドプレートを隔離して配管・マニホールドを先に洗浄；
- 排液し、フィルターを確認・交換；
- コールドプレート接続後に承認手順で再洗浄；
- 最終冷却液を充填；
- フィルター、流量、圧力損失、液状態、漏れを確認；
- 立上げ記録を保存。
未検証の化学洗浄剤は腐食や残留を生む可能性があります。
11. 量産清浄度不良への対応
| 順序 | 対応 | 目的 |
|---|---|---|
| 1 | 出荷停止、ロット隔離 | 流出防止 |
| 2 | ブランク、抽出液、検査装置確認 | 検査汚染除外 |
| 3 | 洗浄槽、フィルター、ノズル、ガス確認 | 設備状態確認 |
| 4 | 粒子寸法、形状、材質分析 | 発生源特定 |
| 5 | 加工、接合、洗浄、梱包追跡 | 共通変化点確認 |
| 6 | 流量、圧損、気密、内部状態確認 | 機能リスク評価 |
| 7 | 再洗浄または廃棄判断を検証 | 過剰洗浄防止 |
| 8 | 管理計画と予防策更新 | 根本原因閉鎖 |
洗浄時間延長だけでは完全な是正になりません。
12. 見積り・技術審査に必要な情報
| 情報 | 推奨内容 |
|---|---|
| 構造 | 最小流路、交差穴、滞留部、ポート |
| 材料 | アルミ、銅、ステンレス、ろう材、皮膜、シール |
| 冷却液 | 種類、添加剤、温度、適合 |
| ろ過 | フィルター、バルブ、クイックコネクター感度 |
| 粒子規格 | 数量、寸法区分、最大粒子、抽出方法 |
| 化学残留 | 油分、イオン、洗浄剤、試験方法 |
| 乾燥 | 水分限界、パージ媒体、保管期限 |
| 流体性能 | 規定条件での流量・圧力損失 |
| 梱包 | 窒素、端帽、袋、表示、輸送検証 |
| 追跡 | ロット、設備、洗浄プログラム、検査結果 |
よくある質問
コールドプレート内部に異物が見えなければ、清浄度は合格ですか？
いいえ。マイクロチャネル、交差穴、接合後の密閉流路は完全に目視できず、微小粒子、油膜、イオン残留、水分が残る場合があります。規定した抽出、ろ過、粒子または残留物の試験で検証します。
コールドプレート洗浄に強アルカリや強酸の洗浄剤をそのまま使用できますか？
検証なしで適用すべきではありません。洗浄剤はアルミ、銅、ステンレス、ろう材、皮膜、シール、最終冷却液との適合を確認し、すすぎ後に有害残留がないことを検証します。流体または材料サプライヤーの確認なしに化学洗浄剤を使用すべきではありません。
洗浄後に流量と圧力損失を確認するのはなぜですか？
目立つ汚染が除去されたことだけでなく、残留粒子、変形、局部閉塞が流路へ影響していないことを確認するためです。流量や圧力損失の異常は、清浄度、流路寸法、内部損傷の問題を示す場合があります。
洗浄合格後のコールドプレートが顧客現場で汚染されるのはなぜですか？
残留水分、ポートの未密封、梱包破損、輸送中に発生した粒子、現地配管の異物、不適切なシステムフラッシング順序などが原因です。清浄度は乾燥、封止、梱包、輸送、システム立上げと一体で管理します。
