本文内容
直接结论
液冷板内部清洁度是一个功能性质量特性，不是外观项目。
污染物可能造成：
- 微通道、过滤器或快接局部堵塞；
- 流量下降与压力损失上升；
- 局部换热恶化与热点；
- 泵负荷增加；
- 密封面划伤或阀件卡滞；
- 腐蚀、沉积物和冷却液寿命缩短；
- 颗粒在系统内循环并污染其他部件。
完整控制链应是：

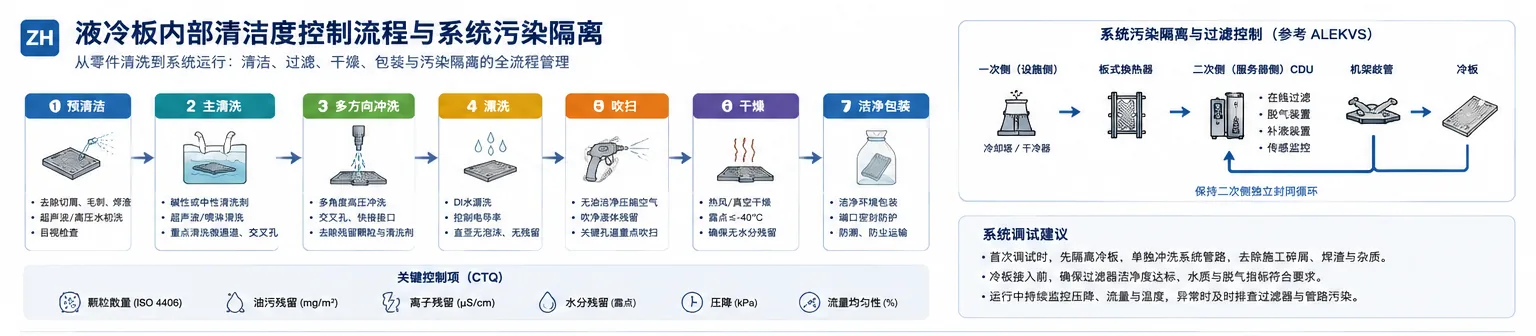

污染源识别 → 制造过程防护 → 分阶段清洗 → 冲洗提取与检测 → 排液干燥 → 封口包装 → 运输与现场调试控制
从零件清洗、冲洗、干燥和洁净包装，到液冷系统过滤、污染隔离与调试控制。
1. 为什么微通道液冷板对颗粒特别敏感
| 敏感结构 | 可能的问题 | 控制重点 |
|---|---|---|
| 微通道与薄翅片 | 颗粒架桥、流量不均、局部堵塞 | 最小水力尺寸、加工毛刺、过滤策略 |
| 急转弯与分流区 | 颗粒沉积、局部回流 | 流道过渡、冲洗方向和流速 |
| 交叉孔与堵头 | 孔口毛刺、盲区残屑 | 去毛刺、内窥检查、冲洗路径 |
| 接头与快接 | 阀芯卡滞、密封面划伤 | 接口清洁、端帽、防异物装配 |
| 接合后的封闭流道 | 接合后难以直接清洁 | 接合前清洁、过程防护、封合后验证 |
| 低点与滞留区 | 残液、清洗剂和水分滞留 | 排液姿态、吹扫路径和干燥验证 |
颗粒风险不能只看尺寸。形状、硬度、数量、材料、流速和进入位置同样重要。
2. 污染物从哪里产生
| 污染类别 | 典型来源 | 可能影响 |
|---|---|---|
| 金属切屑与毛刺 | 铣削、钻孔、攻牙、去毛刺 | 堵塞、划伤、阀件损伤 |
| 磨粒 | 抛光、研磨、喷砂、磨具磨损 | 硬质颗粒沉积和磨损 |
| 加工油与防锈剂 | CNC、装夹、储存 | 冷却液污染和油膜残留 |
| 清洗剂残留 | 浓度、时间或漂洗不足 | 腐蚀、泡沫和离子污染 |
| 接合残留 | 钎料、氧化物、焊接飞溅 | 颗粒、腐蚀和局部堵塞 |
| 密封材料碎屑 | O形圈、密封胶、螺纹密封材料 | 阀件卡滞和通道堵塞 |
| 残余水分 | 漂洗水、排液不足、潮湿储存 | 腐蚀和冷却液稳定性下降 |
| 包装与环境异物 | 纤维、灰尘、纸屑、端帽碎屑 | 二次污染 |
最有效的清洁度控制，不是最后一次“洗得更久”，而是在每个工序减少污染物进入和滞留。
3. 清洁度要从单件冷板扩展到完整液冷回路
单件冷板即使清洗合格，也可能在系统运行中重新被污染。液冷系统通常由热排散设备、一次侧回路、CDU、二次侧回路、机架歧管和冷板组成。对冷板清洁度影响最大的，不只是末端零件本身，而是一次侧污染是否被隔离、二次侧是否持续过滤、空气是否充分排出，以及流量是否在各支路之间均匀分配。
| 系统层级 | 与清洁度有关的作用 | 冷板制造与验收需要关注的接口 |
|---|---|---|
| 一次侧回路 | 连接室外或设施侧换热系统，污染来源和水质条件更复杂 | 不应默认一次侧介质可直接进入冷板 |
| 板式换热器 | 将设施侧与服务器侧流体隔离 | 一、二次侧材料与介质应分别定义 |
| CDU二次侧 | 控制温度、压力、流量并维持服务器侧循环 | 冷板测试条件应与二次侧实际边界一致 |
| 在线过滤 | 持续捕获安装残留、磨损颗粒和循环异物 | 明确过滤等级、滤芯压差与更换策略 |
| 脱气与补液 | 降低气泡、局部流动停滞和泵汽蚀风险 | 冷板排气能力、安装姿态和高点滞气需验证 |
| 机架歧管 | 向多台服务器和多块冷板分配流量 | 支路长度、阻力和连接件会影响流量均匀性 |
| 传感与控制 | 监测压力、流量和温度变化 | 清洁度异常应能通过压降、流量或温差趋势被发现 |
板式换热器的价值不仅是换热，也包括把设施侧回路与服务器侧二次回路分开，减少外部配管中的污染物直接进入微通道冷板。CDU中的过滤、脱气、压力与流量控制，则决定二次侧能否长期保持稳定。
这也说明冷板供应商和系统集成商之间需要明确边界：冷板交付清洁度、系统初次冲洗、最终冷却液、过滤等级、现场连接和维护拆装分别由谁负责，不能只写“系统安装后再统一清洗”。
4. 压降和流量均匀性是清洁度的功能性证据
液冷系统常关注三个相互关联的指标：
- 热阻： 冷板把芯片热量传给冷却液的能力；
- 压力损失： 冷却液通过冷板和管路所需的泵送代价；
- 流量均匀性： 多流道、多冷板或多服务器之间是否获得合理的流量分配。
污染首先可能表现为局部流道阻力上升，而不是立即出现完全堵塞。单块冷板的总流量仍可能“看起来正常”，但内部并联流道已经发生偏流，导致局部温度升高。机架歧管如果支路长度和阻力不均，也会让远端或高阻力支路流量不足，使清洁度问题与系统分配问题相互叠加。
因此，清洁度验证不能只记录滤膜上的颗粒，还应建立以下关联：
| 检测结果 | 可能说明的问题 | 推荐追加确认 |
|---|---|---|
| 颗粒超限，但压降正常 | 污染尚未形成明显堵塞，仍有长期循环风险 | 粒子材质分析、返洗和寿命风险评估 |
| 压降升高，颗粒结果正常 | 流道尺寸偏差、变形、残液或检测提取不足 | 尺寸、内窥、流量曲线和提取方法复核 |
| 总流量正常，但温差异常 | 内部分流不均或局部通道受阻 | 多点温度、流量分配和热性能测试 |
| 多块冷板远端流量不足 | 歧管与支路阻力不均，不一定是冷板污染 | 支路压差、阀门状态和歧管平衡 |
| 运行一段时间后压降持续上升 | 过滤不足、腐蚀产物或材料不兼容 | 滤芯残留、冷却液分析和材料兼容性 |
| 流量信号波动并伴随噪声 | 气体滞留、脱气不足或泵汽蚀 | 排气、脱气模块、液位和泵入口条件 |
量产验收最好保存规定温度和介质下的流量—压降基线。系统运行后再把趋势与这条基线比较，可以更早发现堵塞、异物、气泡和流量分配异常。
5. 把清洁度写成可测量的CTQ
“内部干净”“无异物”“清洗合格”都不是完整标准。
| CTQ类别 | 可定义项目 | 说明 |
|---|---|---|
| 颗粒 | 总数量、尺寸分级、最大颗粒、材料类型 | 与最小流道和过滤等级关联 |
| 可提取残留物 | 滤膜重量或单位产品残留 | 评价整体固体污染 |
| 油污与有机残留 | 油膜、荧光或规定分析方法 | 关注加工油和防锈剂 |
| 离子与清洗剂残留 | 电导率、离子或化学指标 | 防止腐蚀和冷却液污染 |
| 残余水分 | 重量变化、露点或规定判定 | 与包装和储存期限关联 |
| 流量与压降 | 指定介质和温度下的曲线 | 验证流道未堵塞 |
| 可见状态 | 端口、密封面、内窥可见区 | 不能替代颗粒和化学检测 |
清洁度限值应由流道尺寸、过滤条件、冷却液、材料组合、客户规范和寿命要求共同确定。
6. 工程上可执行的清洗路线
- 01预清洁移除大切屑、松散颗粒和可见油污。
- 02主清洗按材料、结构和污染物选择喷淋、循环或其他已验证方法。
- 03多方向冲洗控制介质、流量、方向、压力、温度和时间。
- 04漂洗去除清洗剂和可溶性残留。
- 05排液与吹扫使用规定姿态、洁净空气或氮气减少残液。
- 06干燥与验证确认水分、颗粒、残留物、流量和压降。
- 07封口包装用洁净端帽密封接口，防止二次污染。
清洗方法必须与铝、铜、不锈钢、钎料、涂层、密封材料和后续冷却液兼容。
7. 冲洗参数必须形成受控窗口
| 参数 | 为什么重要 |
|---|---|
| 冲洗介质 | 决定清洗能力、腐蚀和残留风险 |
| 流量与流速 | 决定颗粒能否从流道和低点带出 |
| 流向 | 单向冲洗可能无法覆盖分流区和死角 |
| 压力 | 过低无效，过高可能损伤薄壁或密封 |
| 温度 | 影响清洗能力、兼容性和干燥 |
| 时间 | 过短清洁不足，过长不一定继续改善 |
| 产品姿态 | 影响气泡、颗粒和残液排出 |
| 过滤精度 | 防止已去除颗粒重新进入产品 |
| 最终漂洗 | 决定清洗剂和可溶性残留是否被带走 |
系统调试指南中的循环时间和过滤器更换规则，不能直接照搬成单件冷板的统一清洗参数。
8. 如何验证清洁度
| 方法 | 能发现什么 | 注意事项 |
|---|---|---|
| 目视与内窥 | 大颗粒、毛刺、腐蚀、明显油膜 | 只能覆盖可见区域 |
| 冲洗提取与滤膜 | 颗粒数量、尺寸和趋势 | 介质、方向、体积必须固定 |
| 重量法 | 可提取固体污染总量 | 不能反映颗粒尺寸和材料 |
| 自动颗粒计数 | 尺寸分布和数量 | 气泡、纤维和背景会干扰 |
| 显微与材料分析 | 区分金属屑、磨粒和密封碎屑 | 适合异常源追查 |
| 油污或有机残留检测 | 加工油、防锈剂和有机污染 | 应与允许残留关联 |
| 电导率或离子检测 | 漂洗水和离子残留趋势 | 不能代表所有污染 |
| 干燥验证 | 残液和水分风险 | 要规定判定方法和测量时点 |
| 流量—压降测试 | 堵塞、流道差异和内部异常 | 条件必须一致 |
可靠方案通常组合多种方法。颗粒合格不代表没有油污，电导率合格也不代表流道完全畅通。
9. 干燥、封口和运输也是清洁度控制
| 阶段 | 控制重点 |
|---|---|
| 排液 | 规定姿态、时间和方向 |
| 吹扫 | 使用符合清洁要求的空气或氮气 |
| 干燥 | 验证温度、时间和残余水分 |
| 内部保护 | 按要求使用氮气或规定介质 |
| 端口密封 | 端帽洁净、可靠且不掉屑 |
| 包装 | 防尘、防潮、防碰伤和防接口受力 |
| 标识 | 零件号、批次、清洗日期和储存期限 |
| 运输验证 | 振动、温度和包装完整性 |
包装打开后，应规定允许暴露时间和重新清洁条件。
10. 系统调试为何要先隔离冷板冲洗管路
新安装的管路、歧管和接头可能带入施工碎屑、密封材料和环境颗粒。直接让这些污染物通过微通道冷板，会把系统清洁问题转移到最敏感的部件。
推荐逻辑：
- 安装新过滤器；
- 隔离冷板，对管路和歧管先进行循环冲洗；
- 排液并检查或更换过滤器；
- 连接冷板后再次按批准程序冲洗；
- 充注最终冷却液；
- 验证过滤器、流量、压降、冷却液状态和泄漏；
- 保存调试与批次记录。
未经验证的化学清洗剂可能带来腐蚀和残留问题。
11. 量产清洁度异常的处理顺序
| 顺序 | 处理动作 | 目的 |
|---|---|---|
| 1 | 停止放行并隔离相关批次 | 防止污染件流出 |
| 2 | 检查空白样、提取介质和检测设备 | 排除检测系统污染 |
| 3 | 检查清洗槽、过滤器、喷嘴和吹扫气体 | 确认清洗设备状态 |
| 4 | 分析颗粒尺寸、形貌和材料 | 识别污染源 |
| 5 | 回溯加工、去毛刺、接合、清洗和包装 | 找到共同变化点 |
| 6 | 检查流量、压降、气密和内部状态 | 评估功能影响 |
| 7 | 验证返洗或报废方案 | 防止重复清洗造成损伤 |
| 8 | 更新控制计划和预防措施 | 关闭根本原因 |
单纯增加清洗时间，不是完整的纠正措施。
12. RFQ和工程评审需要明确的信息
| 信息类别 | 建议内容 |
|---|---|
| 产品结构 | 最小流道、交叉孔、滞留区和接口形式 |
| 材料组合 | 铝、铜、不锈钢、钎料、涂层、密封件 |
| 冷却液 | 类型、添加剂、温度和材料兼容 |
| 过滤条件 | 系统过滤等级、敏感阀件和快接 |
| 颗粒标准 | 数量、尺寸等级、最大颗粒、提取方法 |
| 化学残留 | 油污、离子、清洗剂及检测方法 |
| 干燥要求 | 残余水分、吹扫介质、储存期限 |
| 流体性能 | 规定介质下的流量和压降 |
| 包装要求 | 氮气、端帽、袋材、标签和运输验证 |
| 追溯要求 | 批次、设备、清洗程序、检测结果和报告格式 |
常见问题
液冷板内部看不到异物，是否就代表清洁度合格？
不代表。微通道、交叉孔和接合后的封闭流道无法完全目视检查，还可能存在微小颗粒、油膜、离子残留和残余水分。应使用规定的冲洗提取、过滤、颗粒或残留物检测方法进行验证。
液冷板清洗时是否可以直接使用强碱或强酸清洗剂？
不应直接套用。清洗剂必须与铝、铜、不锈钢、钎料、涂层、密封材料和后续冷却液兼容，并验证冲洗后无有害残留。未经流体或材料供应商确认，不应随意使用化学清洗剂。
清洗完成后为什么还要检查流量和压降？
因为清洗结果不仅要证明没有明显污染，还要确认内部流道没有被残留颗粒、变形或局部堵塞影响。流量和压降异常可能提示清洁度、流道尺寸或内部损伤问题。
液冷板清洗合格后为什么还会在客户现场出现污染？
常见原因包括残余水分、接口未密封、包装破损、运输振动产生颗粒、现场管路碎屑以及错误的系统冲洗顺序。冷板清洁度必须和干燥、封口、包装、运输及系统调试共同管理。
