技術的な結論
コールドプレートの接合工法は、「どの溶接技術が最も新しいか」ではなく、製品構造と必要な検証証拠から選定する必要があります。
| 案件条件 | 優先的に検討する接合工法 | 主な理由 |
|---|---|---|
| 多層流路、内部フィン、仕切板、複数の接合面 | 真空ろう付け | 1回の熱サイクルで複数の内部界面を接合できる |
| CNC流路ベース＋組込みカバー、全経路に工具が到達可能 | 摩擦攪拌接合（FSW） | 連続した閉鎖経路に適する固相接合 |
| 薄いカバー、狭い閉ループ溶接、高速自動化 | レーザー溶接 | 非接触で入熱が集中し、高速化しやすい |
| 流路設計を頻繁に変更する試作段階 | 先に製造性サンプルを検証 | 単品タクトより設計変更速度が重要 |
| 漏れと寿命要求が厳しい | 接合と検証計画を同時決定 | 外観や単一の気密試験だけでは不十分 |
ベース・カバー加工 → 洗浄 → 位置決め・組立 → 接合 → 接合後加工 → 内部洗浄・乾燥 → 寸法検査 → 気密・耐圧 → 流量・圧力損失 → 熱性能・信頼性検証

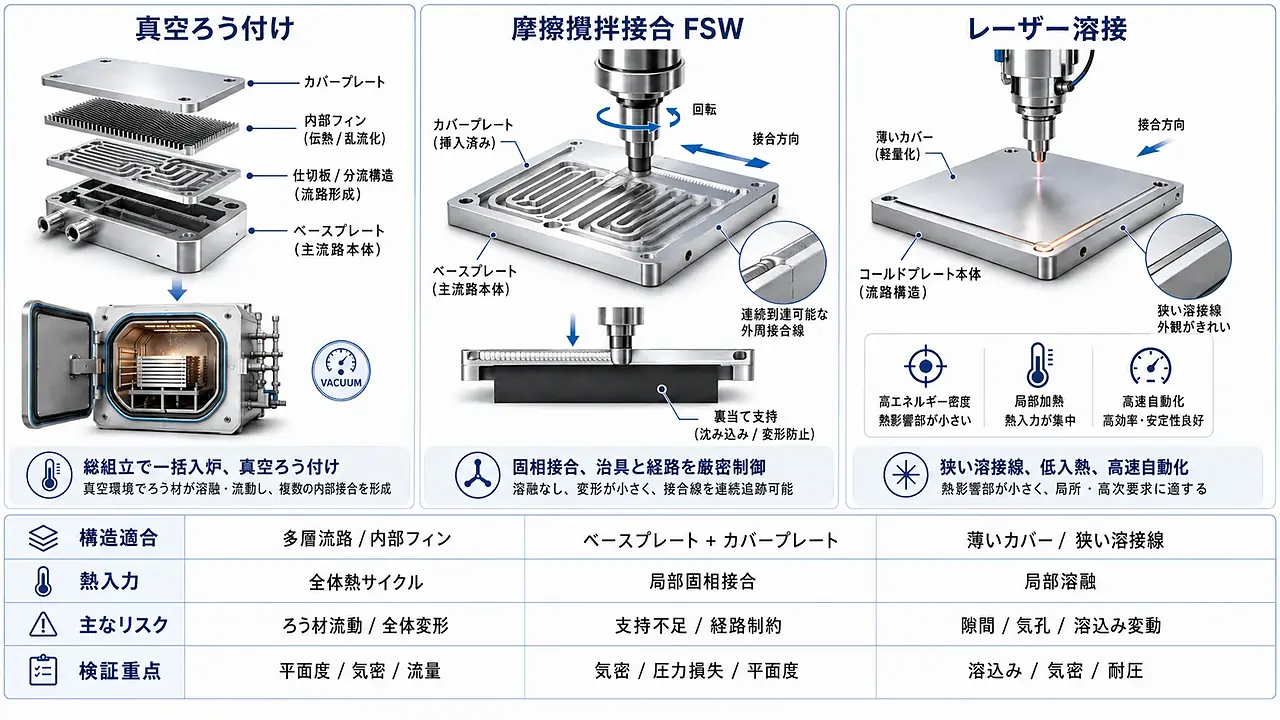

三つのコールドプレート接合工法について、構造適合性、入熱、主なリスク、検証重点を比較。
1. 流路形成とカバー接合を分けて考える
| 判断レベル | 決める内容 | 代表的な選択肢 |
|---|---|---|
| 流路をどう形成するか | ベース、流路、フィン、分配構造の製造方法 | CNC加工、押出し、プレス、深穴、マイクロチャネル、積層構造 |
| 流路をどう封止するか | ベース、流路層、カバーを密閉構造にする方法 | 真空ろう付け、FSW、レーザー溶接、機械式シール |
| 総成をどう検証するか | 寸法、密封、熱性能を証明する方法 | 平面度、気密、耐圧、流量、圧力損失、熱抵抗、温度サイクル |
2. 真空ろう付け：複雑な内部構造に価値がある
真空ろう付けコールドプレートは、ベース、流路層、内部フィン、仕切板、カバー、ポート部品などで構成されます。最大の利点は、外部の工具やレーザー光が個別に追従できない内部界面を形成できることです。
適する構造
- 多層流路；
- 内部フィン、乱流促進構造；
- 複数のカバー、仕切板、ポート；
- FSW工具やレーザー光が到達できない内部界面；
- 組立と炉条件を安定させやすい成熟設計。
重要な工程管理
| 管理項目 | 管理不足によるリスク |
|---|---|
| 接合面平面度と隙間 | 局部未接合、ろう材分布不均一 |
| ろう材位置と量 | 不足による漏れ、過多による流路への流入 |
| 洗浄と乾燥 | 酸化、汚染、ぬれ性不安定 |
| 組立位置と拘束 | 炉内変位、基準位置ずれ |
| 全体熱サイクル | たわみ、反り、調質と寸法の変化 |
| 後加工代 | 熱接触面や基準面を回復できない |
真空ろう付けとフラックスを使用する制御雰囲気ろう付けは区別します。真空ろう付けでは、クラッド材または配置したろう材を用い、真空、材料選択、表面準備によって接合するのが一般的です。すべての真空ろう付け品にフラックス残渣が必ず発生するわけではありません。
接合後は、平面度、基準、気密、耐圧、流量、圧力損失、内部清浄度、必要に応じて内部検証、温度サイクル、熱性能を確認します。
3. 摩擦攪拌接合：CNCベース＋カバーに適する
FSWは回転工具による摩擦熱と塑性流動を利用し、母材を全体的に溶融させずに接合します。
五つの製造性確認
- 工具到達性：ポート、ボス、穴、コーナー、開始・終了部を確認する。
- 接合線下の支持：ランド幅や肉厚不足による流路侵入・変形を防ぐ。
- 均一なクランプ：薄いカバーには連続した裏当てと均一な押さえが必要。
- 接合順序：大型・複数経路では中央から外側、対称、交互などを検討。
- パラメータ記録：回転数、移動速度、軸力、挿入深さ、工具状態を管理。
| リスク | 起こり得る結果 | 管理重点 |
|---|---|---|
| 工具経路に到達できない | 接合線中断、局部未封止 | 設計凍結前に到達性を確認 |
| カバーとベースの隙間 | 局部減肉、接合不安定 | 平面度と治具押さえを管理 |
| 接合線下の支持不足 | 流路侵入、流路変形 | 支持ランドを設計し、軸力を検証 |
| パラメータ窓不安定 | トンネル、ルート、表面欠陥 | 回転、速度、軸力、挿入深さを監視 |
| 開始・終了部処理不足 | 退出穴、局部漏れ | 非機能部を確保、専用工具を検討 |
FSWはゼロ変形ではありません。接合後の平面度、気密、流量検証は必要です。
4. レーザー溶接：薄いカバーと高速自動化
レーザー溶接は高エネルギー密度の光を用いて局部溶融池を形成します。非接触、高速、自動化しやすいため、薄いカバー、狭い閉ループ接合、全体入熱を抑えたい構造に適します。
適する構造
- 薄いカバーと薄肉総成；
- 規則的で光学系が到達できる接合線；
- 高速連続自動化；
- 全体熱影響を抑えたい構造；
- 安定した位置決め、クランプ、工程監視。
接合隙間、位置再現性、油・酸化物・粒子、焦点位置、出力、速度、光斑分布、溶込み、気孔、スパッタ、未溶融、焼け抜けを管理します。
アルミニウムは反射率、酸化膜、溶融池安定性の影響を受けやすく、専用光学系、治具、経路補正、工程監視が重要です。
表面が連続して見えても、内部気孔、局部未溶融、溶込み変動が残る可能性があります。外観検査に加え、気密、耐圧、断面または他の検証を組み合わせます。
5. 三工法の比較
| 比較項目 | 真空ろう付け | 摩擦攪拌接合 | レーザー溶接 |
|---|---|---|---|
| 代表構造 | 多層、内部フィン、複数接合面 | 加工ベース＋組込みカバー | 薄いカバー、狭い閉ループ |
| 接合状態 | ろう材が溶融し、母材は全体溶融しない | 固相塑性接合 | 局部溶融接合 |
| 外部到達性 | 工具が内部界面を追従する必要なし | 回転工具が全経路を追従 | 光が全接合線に到達 |
| 添加材 | クラッド層または配置ろう材 | 通常不要 | 自溶または設計により添加 |
| 主な熱影響 | 炉内全体熱サイクル | 局部熱機械作用 | 高度に局部化した入熱 |
| 組立の敏感点 | 隙間、ろう材、洗浄、位置 | 密着、支持、押さえ、経路 | 隙間、位置、表面、焦点 |
| 主な欠陥 | 未接合、ろう材流動異常、全体変形 | トンネル、ルート、流路侵入、退出部 | 気孔、未溶融、溶込み変動、焼け抜け |
| 接合後重点 | 平面度、基準回復、内部清浄 | 開始終了部、平面度、気密、流量 | 接合連続性、溶込み、気密、耐圧 |
| 量産方式 | 炉次バッチ | 専用機・CNC式経路加工 | 高速自動溶接 |
| 最大の設計価値 | 内部構造自由度 | ベース＋カバーの安定封止 | 薄物、高速、低い全体入熱 |
6. 溶接速度だけを比較しない
総コストには、部品加工、洗浄、治具、接合、接合後処理、内部洗浄、寸法検査、気密・耐圧、流量・圧力損失、信頼性検証が含まれます。
短時間で接合できても、治具が複雑、再加工が難しい、接合後加工が多い場合、総コストは高くなることがあります。
7. 試作から量産で工法を再評価する
| 段階 | 主な目標 | 必要な証拠 |
|---|---|---|
| 概念試作 | 流路、ポート、初期密封の確認 | 寸法、気密、流量、基本熱性能 |
| 工程検証 | CTQと信頼性の確認 | 耐圧、圧力損失、平面度、清浄度、温度サイクル |
| 量産準備 | 工程窓の確立 | 治具、パラメータ、工具寿命、CTQ、検査頻度 |
| 安定量産 | ロット間ばらつきの管理 | 工程記録、追溯、異常フィードバック、変更管理 |
試作品を接合できたことは、量産工程が成立したことを意味しません。
一回の気密試験合格は、流路性能と長期信頼性の成立を意味しません。
8. 見積・工法検討に必要な情報
| 情報区分 | 推奨内容 |
|---|---|
| 管理設計資料 | 2D図面、3Dモデル、版、主要変更点 |
| 材料・構造 | 合金、調質、ベース・カバー厚さ、流路、ポート |
| 接合領域 | 接合線、流路から接合線までの距離、到達領域、禁止領域 |
| 性能 | 使用圧力、瞬間圧力、耐圧、許容漏れ、流量、圧力損失 |
| 熱接触面 | 平面度、粗さ、取付荷重、接合後加工制限 |
| 接液条件 | 冷却液、接液金属、表面処理、清浄度、腐食要求 |
| 案件条件 | 試作数量、年間数量、タクト、納期、トレーサビリティ |
| 信頼性 | 温度サイクル、振動、寿命、顧客検証基準 |
よくある質問
摩擦攪拌接合は常に真空ろう付けより優れていますか？
いいえ。FSWは工具経路に到達でき、接合部下側に十分な支持があるベースとカバーの構造に適します。真空ろう付けは、内部フィン、多層流路、複数の接合面を一度に形成する構造に適します。
気密試験に合格すれば、接合工法の信頼性は確認できますか？
それだけでは不十分です。規定した方法と検出感度で漏れが確認されなかったことを示すだけであり、耐圧、流量、圧力損失、平面度、接合部検査、必要に応じて温度サイクルと熱性能も確認する必要があります。
薄いカバープレートにはFSWとレーザー溶接のどちらが適しますか？
カバー厚さ、接合隙間、接合経路、裏当て支持、許容変形、量産タクトによって決まります。FSWは確実な支持と軸力制御が必要で、レーザー溶接は隙間、表面清浄度、焦点位置、溶込み安定性により敏感です。
コールドプレート接合の見積依頼には何が必要ですか？
管理された2D図面、3Dモデル、材料と調質、ベースとカバーの厚さ、流路から接合線までの距離、使用圧力、耐圧、許容漏れ量、熱接触面要求、冷却液、予定数量、温度サイクル、その他の検証基準の提示を推奨します。
