高外观精密零件抛光后怎么清洗：除蜡、脱脂、超声波、纯水漂洗与洁净度控制

直接结论

研磨、布轮抛光、溜光机抛光或等离子电解抛光完成后，零件表面可能看起来很亮，但仍然可能残留：

• 抛光蜡；
• 磨料和金属粉；
• 切削油；
• 溜光化合液；
• 电解液；
• 夹具污染；
• 指纹；
• 清洗剂；
• 盲孔和深槽内的残液。

高外观精密零件的清洗，需要同时解决三件事：

去除原有污染
→ 清除清洗剂和被分散的污染物
→ 防止干燥与搬运产生新的污染

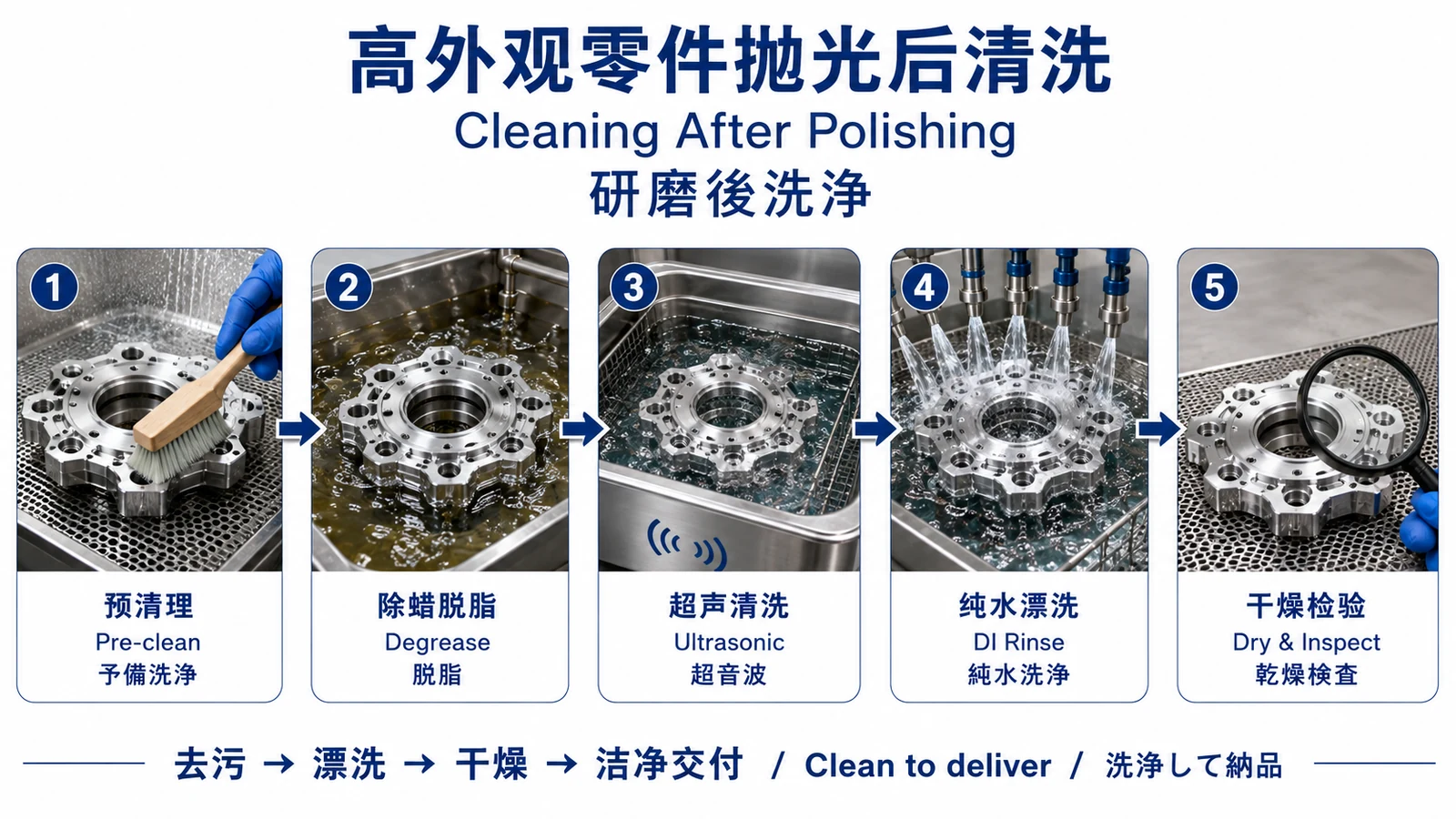

稳定工艺通常不是单独使用超声波，而是：

预清理
→ 材料适配的除蜡与脱脂
→ 加热清洗液与超声协同
→ 定向喷淋和孔腔冲洗
→ 多级漂洗
→ 纯水终洗
→ 排液与受控干燥
→ 洁净度检查
→ 防二次污染转运

1. 什么是研磨抛光后的精密清洗

研磨抛光后的精密清洗，是去除加工物、工具、磨料和抛光过程产生的微细颗粒与化学残留，使零件能够进入后续表面处理、装配或检验。

它与普通冲洗的区别在于：

• 目标不仅包括肉眼可见污物；
• 还包括微细颗粒、薄油膜、蜡膜和化学残留；
• 不能破坏已经形成的光泽、纹理和尺寸；
• 必须控制孔槽、盲孔和复杂内腔；
• 清洗结果需要在后续工序中保持稳定；
• 清洗设备、槽液、工具和搬运也必须受到管理。

高外观零件的精密清洗，是一道独立制造工序，而不是抛光之后的简单收尾。

2. 为什么表面很亮仍然可能不干净

高光表面容易让人误以为零件已经洁净，但亮度只反映表面反射状态，并不能证明没有污染。

例如：

• 透明或半透明蜡膜可能覆盖在表面；
• 微细磨料可能进入压铸孔隙；
• 油膜可能均匀铺展而不容易目视发现；
• 电解液可能残留在盲孔；
• 清洗剂可能在干燥后形成薄层；
• 指纹可能在后续PVD或阳极后才显现；
• 孔内残液可能在包装后缓慢流出。

因此，清洗质量不能只靠“看起来亮不亮”判断。

3. 抛光后常见污染物及来源

不同污染物需要不同的清洗机制，不能用一套参数处理所有零件。

4. 为什么精密清洗需要物理作用与化学作用协同

物理清洗的作用，是让污染物从表面剥离并被液流带走。常见方法包括：

• 超声波；
• 高压或定向喷淋；
• 流水冲洗；
• 刷洗；
• 旋转或翻转；
• 孔腔内部冲洗。

化学清洗的作用，是通过清洗剂对油脂、蜡和其他污染物进行：

• 溶解；
• 软化；
• 乳化；
• 分散；
• 降低界面附着；
• 减少清洗与漂洗过程中的再附着。

稳定工艺应理解为：

化学作用改变污染物状态
+
物理作用将污染物从表面分离
+
漂洗将污染物和药液带离零件

只依赖其中一种作用，通常难以同时处理大面、孔槽、粗糙面和复杂内腔。

5. 第一步：预清理大块蜡和粉尘

预清理的目的，是减少主清洗槽负荷，避免大量污染迅速进入精密清洗槽。

可采用：

• 局部擦除；
• 预喷淋；
• 流水冲洗；
• 专用刷具；
• 大块蜡预软化；
• 压缩空气或吸尘方式清除松散粉尘；
• 对孔槽进行定向预冲洗。

预清理工具本身也可能积累污染。因此需要控制：

• 海绵和刷具更换周期；
• 不同材料是否共用工具；
• 工具清洗和存放；
• 工作台和周转篮洁净度；
• 预清理区与最终洁净区的分离。

6. 第二步：按材料和污染物选择除蜡与脱脂

除蜡与脱脂的目标不是使用最强药液，而是在不损伤材料和外观的前提下有效去除污染。

应同时考虑：

• 铝合金牌号；
• 压铸铝或变形铝；
• 锌合金；
• 不锈钢；
• 钛合金；
• 已经抛亮或拉丝的表面；
• 后续阳极、喷涂、电镀或PVD；
• 污染物是蜡、油还是复合残留。

需要验证的参数包括：

清洗剂类型
→ 浓度
→ 温度
→ 时间
→ 搅拌或超声
→ 材料腐蚀性
→ 光泽和颜色变化

对于铝和锌等敏感材料，过强药液、过高温度或过长时间可能导致发灰、失光、点蚀或表面状态改变。

7. 第三步：加热清洗液与超声波协同

在材料允许的条件下，加热可以提高部分清洗剂对蜡和油的软化、乳化与分散效率；超声波则通过微细振动和液体作用帮助污染物从表面脱离。

量产需要控制：

• 槽液温度；
• 清洗剂浓度；
• 处理时间；
• 超声频率和功率；
• 零件距离振子的位置；
• 零件装载密度；
• 清洗篮结构；
• 盲孔是否困气；
• 零件是否互相遮挡；
• 槽液污染程度；
• 过滤和换液周期。

不能只固定“清洗几分钟”，而忽略槽液状态和装载变化。

8. 第四步：喷淋、孔腔冲洗与局部刷洗

超声波并不保证每个孔槽都得到同样效果。

以下结构需要重点控制：

• 盲孔；
• 螺纹孔；
• 深槽；
• 小内角；
• 狭窄缝隙；
• 多层结构；
• 压铸粗糙面；
• 不容易自然排液的方向。

可配合：

• 定向喷嘴；
• 孔内冲洗；
• 工件翻转；
• 脉冲喷淋；
• 局部刷洗；
• 不同角度入液；
• 减少篮筐遮挡；
• 延长重点区域的有效液流时间。

目的不是增加整体清洗强度，而是让难清洗区域得到有效覆盖。

9. 第五步：多级漂洗与纯水终洗

药液清洗完成后，零件表面仍可能保留：

• 清洗剂；
• 界面活性剂；
• 被乳化的蜡；
• 分散的金属粉；
• 槽液中的污染物。

因此，建议根据洁净度要求设置：

主清洗槽
→ 第一级漂洗
→ 第二级漂洗
→ 纯水终洗

多级漂洗的作用包括：

• 减少药液带出；
• 降低后续漂洗槽污染；
• 去除清洗剂残留；
• 降低干燥后水印；
• 减少后续阳极、喷涂和电镀异常；
• 让批量清洗状态更稳定。

纯水终洗并不代表自动达到某一洁净等级，水质、槽液状态、带入量和零件结构仍需受控。

10. 第六步：排液与受控干燥

漂洗结束不代表清洗已经完成。

零件从槽中取出后，需要完成：

合理出槽方向
→ 翻转和自然排液
→ 孔腔吹液
→ 受控干燥
→ 冷却
→ 规定时间后的外观复检

常见干燥风险包括：

• 盲孔残液；
• 水印；
• 白色盐迹；
• 局部氧化；
• 压缩空气中的油和水；
• 干燥温度过高导致变色；
• 湿零件吸附空气中的灰尘。

行业中可使用热风、旋转离心、温水引上或其他专用干燥方式。具体路线应根据材料、结构、数量、安全要求和洁净等级选择，不能把一种方法视为所有零件的固定标准。

11. 为什么超声波清洗不是万能方法

超声波清洗存在明确边界：

• 厚蜡和硬化蜡膜需要预处理；
• 盲孔困气会阻止清洗液进入；
• 装载过密会造成遮挡；
• 清洗液污染会导致再沉积；
• 零件位置不同可能受到不同强度；
• 敏感高光面需要验证是否会受影响；
• 超声结束后仍然必须漂洗和干燥；
• 超声无法修复气孔、麻点或基材缺陷。

所以超声波是清洗链中的一种物理工具，不是洁净度的保证书。

12. 批量式清洗和单件式清洗怎样选择

选择不能只看每小时处理数量，还要评估A级面碰伤、孔腔结构、装载方向、产品切换和后续洁净度。

13. 清洗工具、槽液和篮筐为什么也需要管理

清洗系统本身可能成为污染源。

需要管理：

• 海绵和刷具；
• 清洗篮；
• 夹具；
• 过滤器；
• 槽液浓度；
• 槽液温度；
• 污染负荷；
• 换液周期；
• 漂洗水状态；
• 清洗槽底部沉积物；
• 不同材料之间的交叉污染。

量产记录不应只写“已清洗”，而应记录可影响结果的实际状态。

14. 不同材料为什么不能直接共用参数

不同材料对药液、温度和时间的反应不同。

铝合金

关注：

• 碱蚀和发灰；
• 高光面失光；
• 压铸合金组织差异；
• 盲孔残液造成局部腐蚀；
• 清洗后是否适合阳极。

锌合金

关注：

• 化学腐蚀敏感性；
• 表面变色；
• 薄壁和复杂孔槽；
• 后续电镀或涂装。

不锈钢

关注：

• 抛光蜡和油膜；
• 铁粉或异物污染；
• 水印；
• 后续钝化、PVD或装配要求。

钛合金

关注：

• 表面状态；
• 清洗剂适配性；
• 指纹和油膜；
• 后续阳极或PVD质量。

材料相同但表面状态不同，也可能需要不同参数。

15. 清洗后的二次污染从哪里产生

常见二次污染源：

• 徒手接触；
• 脏手套；
• 未清洁的夹具；
• 工作台；
• 周转箱；
• 包装材料；
• 压缩空气中的油水；
• 抛光区粉尘；
• 检验人员反复拿取；
• 清洗后长时间暴露。

控制方法：

• 使用适配手套；
• 清洗后只接触非A级面；
• 清洁夹具和周转器具；
• 区分抛光区和洁净转运区；
• 控制压缩空气质量；
• 缩短清洗到表面处理的等待时间；
• 使用防尘、防碰伤包装；
• 对返工件重新确认洁净状态。

16. 阳极、喷涂、电镀和PVD前的清洗要求有什么不同

清洗标准应从最终工艺反向制定，而不是所有产品使用同一个“洗干净”标准。

17. 怎样验证清洗是否合格

可根据产品和后续工艺组合使用：

• 规定光源外观检查；
• 水膜连续性检查；
• 材料适配的表面洁净测试；
• 白布或擦拭检查；
• 孔内残液检查；
• 干燥后水印检查；
• 颗粒和异物检查；
• 清洗前后光泽对比；
• 后续阳极、喷涂、电镀或PVD试验；
• 装配洁净度检查；
• 批次和槽液状态追溯。

不能把某一种简单测试当作所有污染物的充分证明。

18. 从样件到量产的清洗验证路线

推荐流程：

识别材料与污染物
→ 选择除蜡、脱脂和物理清洗组合
→ 试样确认材料与光泽变化
→ 孔槽和盲孔覆盖验证
→ 漂洗与干燥验证
→ 后续表面处理验证
→ 篮筐和装载量验证
→ 小批量槽液污染与节拍验证
→ 固定参数和换液规则
→ 建立洁净度与限度样板

样件阶段不能只处理一件最容易清洗的零件，还应覆盖不同方向、孔腔、装载位置和最长等待时间。

19. 常见失效及改善方向

20. 为什么清洗必须与前后工序连续管理

清洗问题往往来自前一道抛光，也可能在下一道表面处理中才被发现。

完整链条应是：

CNC和成型控制基材
→ 机器人、布轮、溜光或等离子抛光
→ 识别蜡、磨料、油和电解液残留
→ 材料适配的精密清洗
→ 漂洗、干燥和防二次污染
→ 阳极、喷涂、电镀或PVD
→ 外观和附着验证

将抛光、清洗和表面处理分散给多个彼此不了解前后条件的供应商，容易出现污染来源不清、责任争议和反复返工。

21. RFQ阶段需要提供什么

报价前应确认：

1. 前道是机器人研磨、布轮、溜光还是等离子抛光；
2. 主要污染物是什么；
3. 材料是否允许碱性、酸性或特定溶剂体系；
4. 哪些孔槽最难排液；
5. 是否允许表面光泽轻微变化；
6. 最终是阳极、喷涂、电镀、PVD还是直接装配；
7. 批量清洗是否允许零件接触；
8. 是否需要专用篮筐；
9. 清洗后允许等待多久；
10. 用什么方法判定洁净度。

常见问题

超声波清洗能否完全清除布轮抛光蜡？

不能保证。厚蜡、已受热硬化的蜡膜以及进入孔槽和粗糙面的抛光剂，通常需要先用与材料适配的除蜡或脱脂方法软化、乳化或分散，再通过超声波、喷淋、刷洗和充分漂洗将污染物带走。只增加超声时间，可能仍然留下蜡膜或造成污染物重新附着。

为什么药液清洗后还必须进行纯水漂洗？

因为清洗剂、界面活性剂和已经被分散的污染物仍可能附着在零件表面或滞留在孔腔中，并污染后续槽液。多级漂洗和纯水终洗用于降低药液带出、减少干燥残留和水印，并为阳极、喷涂、电镀或PVD提供更稳定的表面状态。

抛光后的铝合金为什么会在清洗后发灰或失去光泽？

常见原因包括清洗剂碱性或酸性过强、温度过高、处理时间过长、材料成分和表面状态不适配、漂洗不足或干燥不当。应按铝合金牌号、抛光底面和最终外观重新建立浓度、温度、时间、超声和漂洗窗口，而不是继续加强清洗强度。

批量式清洗和单件式清洗应该怎么选？

批量式清洗处理能力和成本效率较好，适合同类零件和稳定批量；单件式或定向喷淋更容易控制复杂孔腔、重点A级面和每件零件的条件。选择时还要考虑零件碰伤、篮筐遮挡、盲孔排液、品种切换、清洗节拍和后续洁净度要求。
