直接结论
铝合金薄壁件变形通常不是某一把刀、某一次翻面或某一个夹具单独造成的。更接近实际的关系是：
毛坯原有残余应力
+
切削热与机械变形产生的新残余应力
+
不平衡去料
+
夹紧和支撑引起的弹性变形
+
基准转换误差
=
松夹后的自由状态变形残余应力是外力撤除后仍留在材料内部的应力。它既可能是拉应力，也可能是压应力；压应力在某些疲劳场景中可能有利，但从尺寸稳定角度看，只要应力分布不平衡，去料、开槽、钻孔或松夹都可能触发形状变化。
薄壁件控制的核心不是“夹得越紧越好”，而是：
稳定毛坯
→ 平衡去料
→ 降低切削热和挤压
→ 用合理支撑建立低应力装夹
→ 粗加工后释放和观察
→ 留量精加工
→ 松夹后检测
→ 表面处理后复检

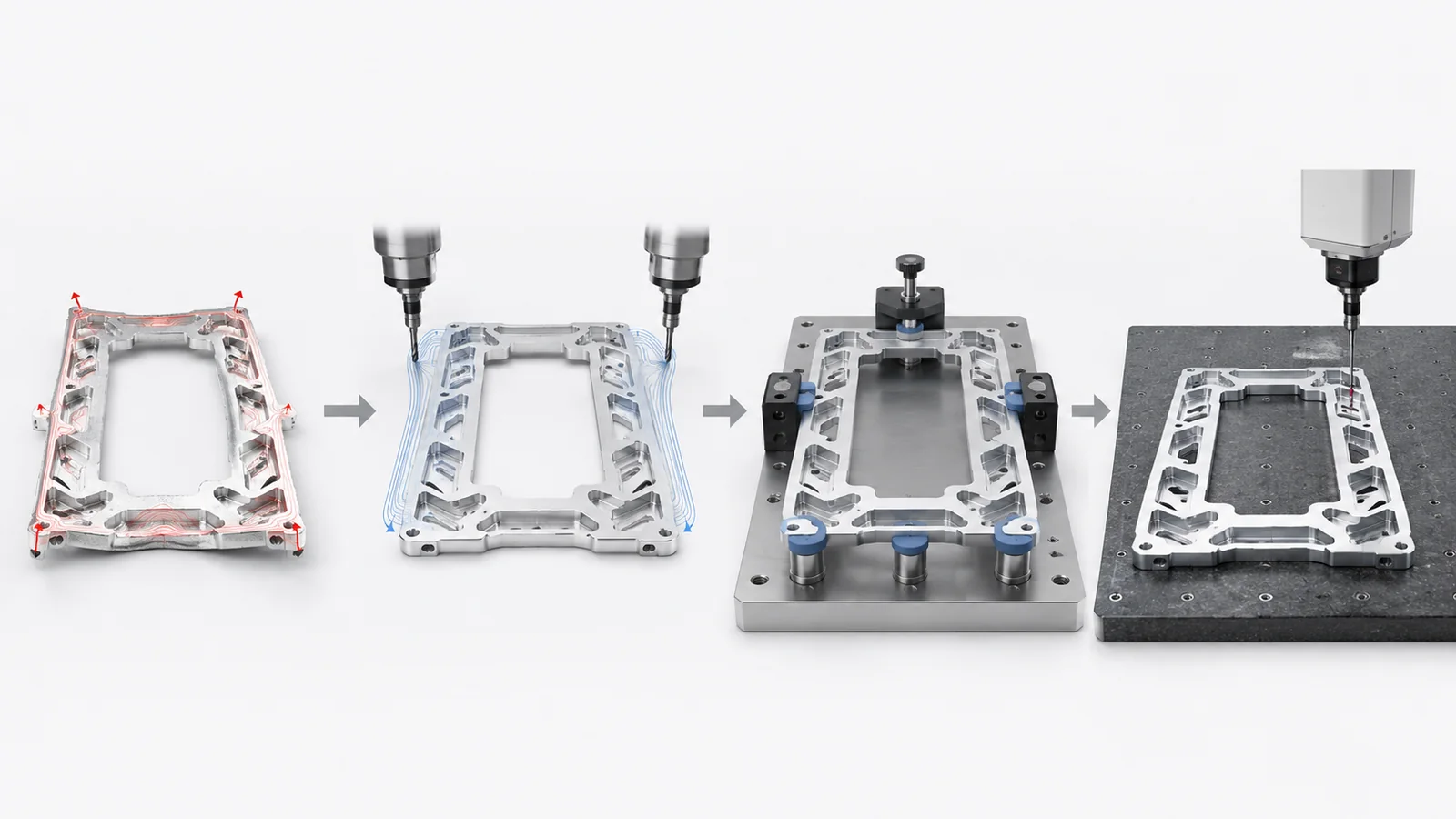

变形控制需要把材料残余应力、平衡去料、低应力装夹和松夹后的自由状态检测连成一个闭环。
1. 为什么机床上合格，松夹后却变形
机床坐标系中的合格，可能只说明零件在夹具约束下与理论基准一致。
当夹紧力把翘曲板件压平，或者侧向夹紧让工件离开真正的支撑面时，机床加工得到的是受约束形状。松开后，工件会重新寻找内部应力平衡，表现为：
- 大平面翘曲；
- 框架扭曲；
- 薄壁向内或向外回弹；
- 两端孔轴线错位；
- 槽宽和开口尺寸改变；
- 装配间隙不一致。
因此，CTQ必须注明是在夹紧状态、自由状态还是装配约束状态下验收。
2. 残余应力从哪里来
需要区分两类来源。
毛坯原有残余应力
可能来自：
- 轧制和拉伸；
- 挤压；
- 锻造；
- 铸造冷却；
- 固溶、淬火和时效；
- 校平和矫直；
- 材料供应批次差异。
毛坯外观看起来平直，不代表厚度方向和长度方向的应力已经均匀。
切削新产生的残余应力
切削过程会通过三条主要路径继续引入应力：
- 切削热：表层局部升温、膨胀和冷却收缩不均；
- 机械挤压和剪切：刀具使表层产生塑性变形；
- 刀具磨损和条件不匹配：切削变成挤压、摩擦和加工硬化。
对铝合金而言，刀具粘附、积屑瘤、排屑不畅和局部热量积累，都会让薄壁区域更容易出现尺寸漂移。
3. 切削热为什么会制造新的应力
刀具、切屑和工件之间的摩擦会产生热量。薄壁区热容量小，局部温升快，若相邻厚壁区或夹具仍较冷，就会产生温度梯度。
典型过程是：
局部加热膨胀
→ 周围结构限制其自由膨胀
→ 刀具离开后冷却收缩
→ 表层与内部收缩不同步
→ 残余应力和形状变化因此，冷却的目的不是简单“越冷越好”，而是让切削区稳定散热。冷却供应忽强忽弱、喷射位置频繁变化或局部急冷，都可能增加热循环差异。
4. 刀具磨损为何会放大变形
锋利刀具以切削为主，磨损刀具更容易出现：
- 挤压；
- 擦削；
- 粘刀；
- 积屑瘤；
- 表层加工硬化；
- 切削力和温度上升。
薄壁件最后一刀余量很小，但如果刀具已经钝化，实际作用可能不是“轻切”，而是把薄壁推开后再回弹。
量产控制需要记录：
- 刀具寿命；
- 刃口状态；
- 主轴负载趋势；
- 表面刀纹；
- 毛刺变化；
- 首件与末件的自由状态尺寸。
5. 为什么单侧大量去料风险最高
材料内部原有应力处于暂时平衡。单侧去除大量材料，相当于只移除其中一部分承载区域，剩余部分的应力重新分配，零件就可能向去料侧或相反方向弯曲。
高风险结构包括：
- 单面大腔；
- 一侧厚、一侧薄；
- 长条形板件；
- 大尺寸框架；
- 镜框、面板和盖板；
- 液冷板上下板；
- 机器人轻量化壳体；
- 光学或电子设备薄壁外壳。
控制原则是让材料释放尽量分阶段、尽量对称，而不是把一侧一次加工到最终尺寸。
6. 对称去料和分阶段加工怎么安排
常用路线：
毛坯找正
→ 两面交替粗加工
→ 保留均匀余量
→ 松夹观察
→ 必要时稳定化
→ 重新建立基准
→ 半精加工
→ 再次松夹检测
→ 最终精加工重点不是机械地保证每面去除量完全相同，而是避免在刚性还未建立时，让某一侧突然失去大量材料。
对于框架类零件，还要控制：
- 开口顺序；
- 加强筋保留时间；
- 工艺连接桥何时切断；
- 内外轮廓谁先完成；
- 螺纹和大孔何时加工；
- 最终薄壁是否留到最后。
7. 粗加工和精加工为什么要分开
粗加工的任务是快速去除大部分材料并释放主要应力，不应同时承担最终尺寸保证。
精加工的任务是：
- 在材料状态重新平衡后建立最终尺寸；
- 使用较稳定的刀具和热状态；
- 用更低的切削力修正轮廓；
- 保留最终基准与关键孔的相互关系。
若粗加工后立即连续精加工，零件可能在机床内仍处于热状态和夹紧状态，离机后才发生变化。
8. 中间稳定化不等于盲目热处理
一般金属加工中，可通过应力消除热处理、退火或粗加工后中间热处理降低残余应力。但铝合金必须特别谨慎：
- 不同牌号和调质状态允许的温度不同；
- 不恰当的温度和保温时间可能改变强度、硬度和耐腐蚀性；
- 高精度零件还可能因热循环产生新的形状变化；
- 客户材料规范可能禁止追加热处理。
因此，中间稳定化可以是：
- 自然放置；
- 粗加工后规定等待时间；
- 受控低温稳定；
- 供应商认可的应力释放处理；
- 粗加工后松夹、翻面和重新校正；
- 小批试验后固定的工艺窗口。
任何热稳定方案都必须与材料状态、图纸要求和性能验证一致。
9. 侧向夹紧为什么适合薄件上表面加工
侧向夹紧从工件侧面施力，可以释放上表面的刀具空间，减少压板与主轴、刀柄或刀具的干涉。它特别适合：
- 小型工件；
- 薄板和薄框；
- 多件排布；
- 需要完整加工上表面的零件；
- 外形不规则但可设计专用夹口的零件。
但普通水平侧推存在一个风险：工件可能沿接触面向上爬升，离开底部定位面。
因此，对高精度薄件，更有效的结构是让夹紧力同时包含：
- 把工件推向侧向定位的水平分力；
- 把工件压向底部支撑的垂直分力。
这类防浮夹紧能够减少工件上浮，但下压力仍需控制，不能把薄件强行压平。
10. 低应力侧向夹紧的五个原则
夹紧点靠近支撑点
夹紧力穿过支撑区域，避免在两个支撑点之间把薄壁压弯。
使用下压分力防止浮起
让工件贴紧底面，而不是只依靠水平摩擦。
接触材料保护铝件
铝、黄铜或其他软质夹口可降低压痕和外观损伤。软质不代表可以无限加力，仍需控制接触面积和力矩。
异形件使用轮廓匹配夹口
可加工的自切夹口能够按工件轮廓制作专用接触面，减少点接触、滑动和局部压伤。
薄壁中部增加辅助支撑
辅助支撑用于抑制振动和加工挠曲，但应在工件自然放置后贴合，不能主动顶起零件改变自由状态。
11. 紧固力不是越大越稳定
夹紧力过小会滑动，过大则会：
- 把零件压平；
- 在侧壁留下压痕；
- 使薄壁局部屈服；
- 让底面产生翘曲；
- 松夹后回弹；
- 使不同操作员造成不同变形。
量产时应尽量控制：
- 扭矩；
- 液压或气压；
- 夹紧顺序；
- 夹紧点数量；
- 夹口接触状态；
- 支撑高度；
- 工件与定位面的清洁度。
12. 多件加工为什么既有优势也有风险
紧凑型或双向侧夹可以提高工作台利用率，并减少多件装夹次数。但多件夹具容易出现：
- 各位置夹紧力不一致；
- 基准面切屑堆积；
- 夹具中间与两端刚性不同；
- 刀具热状态沿加工顺序变化；
- 第一件与最后一件尺寸趋势不同；
- 双向夹紧时两件相互影响。
因此，多件加工必须按穴位编号分析，而不能只测一个代表件。
13. 冷却和切削条件怎么控制
对变形敏感铝件，推荐控制思路是：
- 使用适合铝材并保持锋利的刀具；
- 避免钝刀擦削；
- 保持稳定排屑；
- 冷却液持续到达切削点；
- 避免加工中断造成反复热循环；
- 粗加工优先高效去料但不过度挤压；
- 精加工降低径向负荷和局部推力；
- 刀路避免在薄壁末端突然满刀切入；
- 精加工前让工件和机床热状态稳定。
参数不能脱离壁厚、刀具悬伸、夹具、主轴和材料状态单独给出固定数值。
14. 基准转换如何影响最终变形
翻面并不只是更换加工方向，还会改变：
- 支撑位置；
- 夹紧路径；
- 重力方向；
- 工件热状态；
- 已加工面的接触方式；
- 剩余材料分布。
建议保留稳定的主基准，并在每次关键翻面后检查：
- 三点支撑是否真实接触；
- 是否有切屑或毛刺垫高；
- 松夹前后基准面变化；
- 已加工薄壁是否被二次压变；
- 定位销是否造成过约束。
15. 自由状态、受约束状态和装配状态必须分开
| 状态 | 测量意义 | 常见风险 |
|---|---|---|
| 夹具受约束状态 | 验证机床内加工关系 | 可能掩盖回弹和翘曲 |
| 自由状态 | 验证零件自身稳定性 | 支撑方式不一致会导致测量差 |
| 检具状态 | 模拟规定定位条件 | 检具力可能再次约束零件 |
| 装配状态 | 验证真实功能 | 装配螺钉可能拉平零件并引入应力 |
| 表面处理后自由状态 | 验证最终交付状态 | 前处理和热循环可能再次改变形状 |
图纸应明确平面度、轮廓度和孔位是在哪一种状态下验收。
16. 阳极氧化前后为什么还要复检
阳极氧化前处理可能包含脱脂、蚀刻、梨地、清洗和温度变化。对已经接近稳定极限的薄壁件，这些步骤可能进一步暴露：
- 粗加工未完全释放的应力；
- 壁厚不均；
- 基材批次差异；
- 局部去料不平衡；
- 原有轻微翘曲。
因此，不应只检测阳极前CNC尺寸。至少要确认：
精加工后自由状态
→ 阳极前清洗后状态
→ 阳极和封闭后状态
→ 最终装配状态17. 常见失效和改善方向
| 失效 | 常见原因 | 改善方向 |
|---|---|---|
| 松夹后平面度超差 | 夹具压平、单侧去料 | 降低夹紧力、对称粗加工、自由状态检测 |
| 薄壁向内回弹 | 精加工切削力过大 | 锋利刀具、减小径向负荷、增加临时支撑 |
| 工件加工中上浮 | 只有水平侧推 | 使用带下压分力的防浮夹紧 |
| 铝件表面压伤 | 硬夹口、点接触、过大扭矩 | 软质夹口、扩大接触、控制扭矩 |
| 异形件滑动 | 夹口与轮廓不匹配 | 自切夹口或专用轮廓夹具 |
| 多件尺寸不一致 | 穴位刚性和夹紧不同 | 穴位编号、逐穴测量、夹紧标准化 |
| 加工后继续变形 | 切削热和新残余应力 | 稳定冷却、粗精分离、中间观察 |
| 阳极后翘曲 | 前处理再次释放应力 | 阳极前后复检、改善壁厚和去料路径 |
| 批次漂移 | 毛坯状态或刀具寿命变化 | 材料追溯、刀具寿命和SPC管理 |
18. 从样件到量产如何建立控制窗口
确认材料与毛坯状态
→ 识别高去除区和薄壁区
→ 设计平衡去料路线
→ 设计低应力支撑和防浮夹紧
→ 粗加工样件
→ 松夹测量
→ 必要时稳定化
→ 半精和精加工
→ 自由状态复测
→ 表面处理后复测
→ 装配验证
→ 固定刀具寿命、夹紧力和检验频率建议记录：
- 毛坯批次与供应状态；
- 每阶段去除量；
- 夹具编号和夹紧扭矩；
- 刀具编号和寿命；
- 切削液状态；
- 粗加工后变形；
- 稳定化前后变化；
- 精加工后自由状态；
- 阳极前后变化；
- 装配后功能结果。
19. RFQ阶段需要提供什么
| RFQ资料 | 工程用途 |
|---|---|
| 材料牌号与调质状态 | 判断材料稳定性和热处理限制 |
| 毛坯形式与供应状态 | 判断原始应力来源 |
| 2D图纸与3D模型 | 识别薄壁、深腔、框架和不对称去料 |
| 自由状态公差 | 确认最终验收方式 |
| 装配约束 | 区分零件自身稳定性与装配拉平 |
| 允许夹紧面和外观面 | 规划侧夹、软夹口和支撑 |
| 基准体系 | 规划翻面和重定位 |
| 表面处理 | 评估后续尺寸变化 |
| 检测状态和支撑方式 | 确保双方测量一致 |
| 年用量与单批数量 | 评估多件夹具和专用夹口 |
| 样件与量产时间 | 安排粗加工观察和稳定化试验 |
报价前应确认：
- 平面度和轮廓度按什么状态验收；
- 是否允许工艺连接桥或临时加强结构；
- 是否允许粗加工后等待或稳定化；
- 哪些面允许夹紧和留下轻微接触痕；
- 表面处理后是否需要重新测量；
- 批量是否值得制作专用低应力夹具。
常见问题
铝合金零件为什么在机床上合格，松开夹具后却变形？
夹具可能把原本不平的零件压到基准面上，机床测量看到的是受约束状态。松夹后，毛坯残余应力、切削应力和夹紧弹性变形重新平衡，零件就会回弹、翘曲或扭曲。因此必须增加松夹后的自由状态检测。
薄壁铝件粗加工后是否需要时效或稳定化处理？
对高去除率、长尺寸链、严平面度或后续表面处理敏感的薄壁件，粗加工后安排自然稳定、受控热稳定或其他经验证的应力释放步骤通常有价值。但温度和时间必须与材料牌号及调质状态匹配，不能用不合适的热处理破坏原有性能。
侧向夹紧怎样避免薄壁铝件浮起和压伤？
应让夹紧力靠近支撑点，并使用具有下压分力的防浮结构，使工件同时贴紧定位面。夹口可采用铝、黄铜或其他软质接触材料，异形工件使用与轮廓匹配的自切夹口，并配合辅助支撑，避免仅靠横向大力夹紧。
提交易变形铝件RFQ时需要提供哪些资料？
应提供材料牌号与状态、毛坯形式、2D图纸和3D模型、最终自由状态公差、允许装夹面、外观面、加工余量、表面处理、装配约束、检测状态、批量、样件时间及是否允许中间稳定化或后续精加工。
