本文内容
直接答案
渔轮铝合金外观件的颜色和质感，不是到了阳极氧化工序才开始决定的。
从材料进入工厂开始，CNC刀纹、切削方向、抛光或喷砂、前处理、阳极膜、染色、封闭、挂点和零件几何都会逐步改变最终视觉效果。因此：
同一色号 ≠ 同一外观
对于机身、侧盖、线杯、摇臂等零件，更重要的是把两类区域分开：
外观区负责颜色、纹理和一致性；功能区负责配合、定位、旋转和装配。
01｜为什么渔轮比普通工业铝件更在意外观一致性？
渔轮很多金属零件同时承担结构功能和视觉功能。机身与侧盖直接形成产品外观，线杯在旋转时仍然可见，摇臂、旋钮座等零件也往往具有装饰属性。
这意味着同一零件可能同时存在：
- 高外观面；
- 轴承孔；
- 定位孔；
- 螺纹；
- 贴合面；
- 旋转或装配基准。
如果所有区域都按照“统一做阳极”的思路处理，就容易出现一个矛盾：外观满足了，但功能尺寸发生变化；或者功能区保护住了，外观又出现挂点、遮蔽边界或颜色不均。
02｜最终颜色为什么从材料阶段就已经开始变化？
不同铝合金和不同材料状态，在机械加工和阳极氧化后的视觉响应并不完全相同。
影响颜色一致性的前端因素包括：
| 前端因素 | 可能影响 |
|---|---|
| 合金和材料状态 | 氧化膜外观、底色、反射感 |
| 材料批次 | 同一工艺下的轻微色调差 |
| 挤压、锻造或其他毛坯状态 | 组织和表面均匀性 |
| CNC刀纹 | 阳极后仍可能可见 |
| 局部补加工 | 形成与周围不同的反射区域 |
| 焊补、修伤或异常返工 | 产生明显外观差异风险 |
所以外观要求高的渔轮零件，量产时最好减少材料来源和前序状态的无序变化。
03｜CNC刀纹为什么会“穿过”阳极氧化？
阳极氧化不会自动填平CNC表面。
如果加工面存在：
- 不同方向的刀纹；
- 接刀痕；
- 局部振纹；
- 刀具磨损留下的纹理变化；
- 手工修伤区；
经过表面处理后，这些差异仍可能以亮暗、纹理或反射方向变化的形式被看见。
因此高外观零件的加工要求不能只写“Ra达到某值”。同样的粗糙度数值，刀纹方向、纹理连续性和局部缺陷仍可能完全不同。

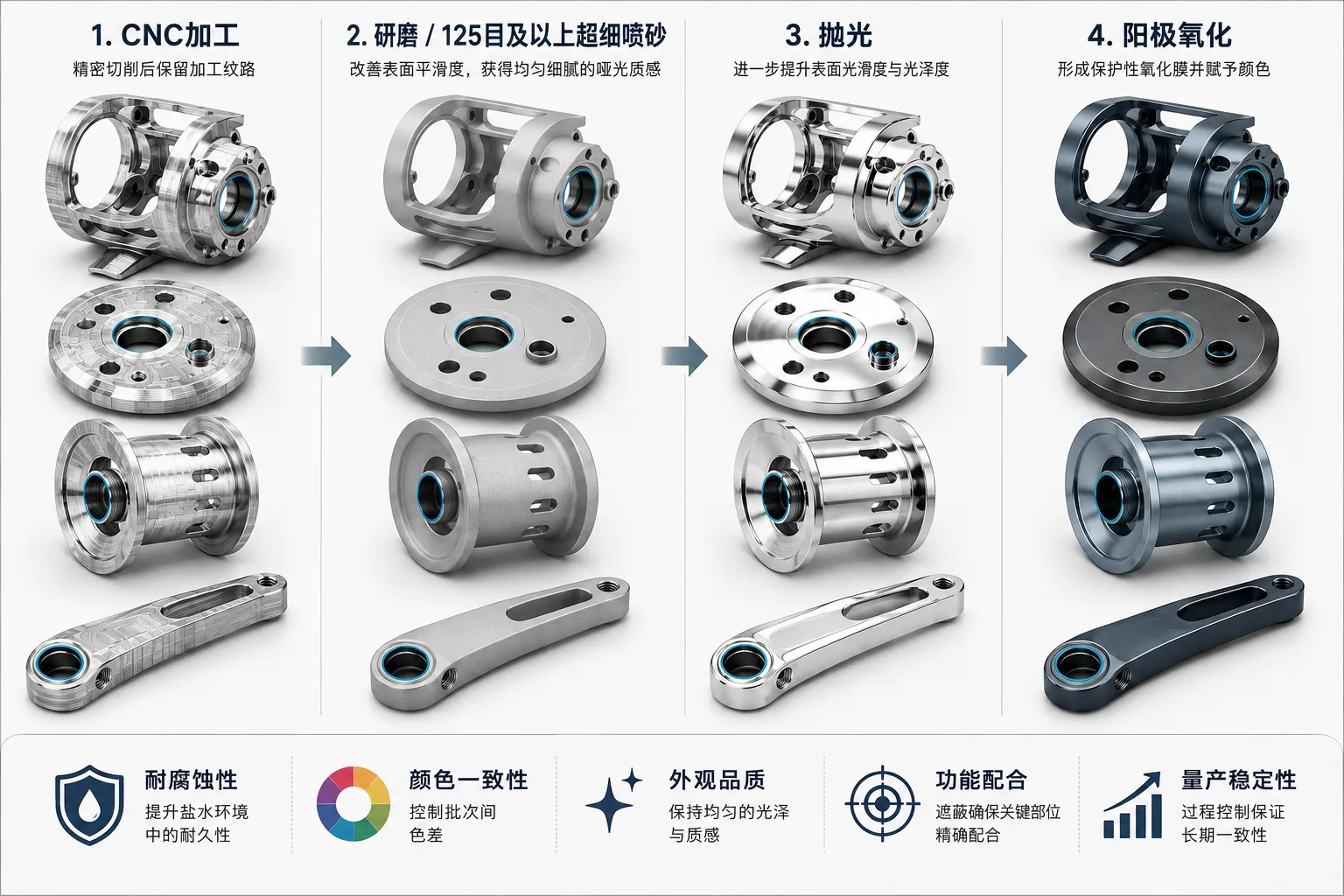

04｜抛光、喷砂和直接阳极，视觉结果有什么差别？
| 表面路线 | 典型视觉方向 | 主要控制点 |
|---|---|---|
| CNC后直接处理 | 保留机械加工质感 | 刀纹一致性、接刀痕 |
| 抛光后处理 | 更亮、更强反射 | 波浪、过抛、局部亮斑 |
| 喷砂 / 哑光处理 | 更均匀、低反射 | 颗粒均匀、遮蔽、边缘一致性 |
| 局部组合表面 | 建立视觉层次 | 分区边界和重复性 |
没有一种路线对所有渔轮都“最好”。
真正要先确认的是产品设计语言：希望看到精密CNC纹理、镜面金属感，还是低反射哑光质感。表面路线应该服务于目标外观，而不是在加工完成后临时决定。
05｜为什么抛光越亮不一定越好？
抛光解决的是表面纹理，不是材料和几何的所有问题。
过度追求亮度可能带来：
- 边缘被抛圆；
- 平面产生波浪感；
- 局部几何被改变；
- 不同操作者形成不同反射效果；
- 后续阳极后出现“亮但不一致”。
对渔轮外观件来说，更合理的目标通常是：
稳定的纹理 + 稳定的几何 + 可重复的阳极结果
而不是单纯把每个零件都抛到最亮。
06｜哪些区域应该与外观面分开管理？
| 功能区域 | 主要风险 | 需要明确什么 |
|---|---|---|
| 轴承孔 | 膜层改变配合 | 是否遮蔽、最终尺寸状态 |
| 定位孔 | 定位重复性变化 | 处理前后尺寸与基准 |
| 螺纹 | 装配阻力变化 | 是否允许处理层进入 |
| 贴合面 | 装配姿态变化 | 接触状态和膜层要求 |
| 线杯轴相关配合 | 高速旋转受影响 | 最终配合和跳动状态 |
| 外观面 | 色差、划伤、纹理不均 | 颜色、光泽、限度样 |
因此图纸或工艺文件最好明确标识：
Cosmetic Zone / Functional Zone / Masking Zone
而不是只写一句“全件阳极氧化”。
07｜为什么形状本身会影响阳极外观？
渔轮零件通常不是简单平板。
深槽、内腔、薄边、转角、孔洞以及复杂曲面，会使不同区域的表面状态、挂装条件和视觉反射不同。
因此某一块局部看起来偏深或偏浅时，不能马上认定是“染色不稳定”。还应排查：
- 前处理是否一致；
- 原始表面是否一致；
- 零件几何是否导致视觉差异；
- 挂点位置是否合理；
- 是否存在返工或局部修磨。
外观异常分析应从完整工艺链排查，而不是只检查最后一道处理。
08｜挂点和遮蔽为什么必须在DFM阶段讨论？
阳极处理需要可靠导电和装夹，因此挂点很难完全不存在。
如果挂点最后出现在客户直接可见的A面，就算颜色一致，外观仍可能不合格。
所以在样件DFM阶段就应该确定：
- 哪些区域是A面；
- 哪些区域允许挂点；
- 哪些配合区需要遮蔽；
- 遮蔽边界是否允许可见；
- 后续装配能否隐藏工艺接触区。
这属于产品设计、CNC和表面处理之间的共同问题，而不是表面处理供应端单独决定的问题。
09｜颜色一致性应该怎样检测？
颜色和外观不能只依赖一句“看起来差不多”。
更稳定的做法是建立多层标准：
| 检查项目 | 管理方式 |
|---|---|
| 颜色 | 客户认可色板、限度样或规定测量方法 |
| 光泽 | 统一观察条件或仪器要求 |
| 纹理 | 对照标准样件 |
| 刀纹 / 抛光 | 指定方向和可接受缺陷 |
| 挂点 | 规定位置和可见程度 |
| 划伤 / 磕碰 | 外观限度标准 |
| 批次一致性 | 同批、跨批留样与记录 |
视觉检测尤其需要固定光源、观察角度和背景条件，否则不同检验人员很容易得到不同结论。
10｜为什么颜色合格还不等于表面处理合格？
外观只是其中一个维度。
完整的表面处理验证还应根据产品要求考虑：
膜层状态 + 封闭质量 + 配合尺寸 + 外观 + 装配
例如，一只侧盖颜色非常漂亮，但轴承孔处理后过紧；或者线杯颜色一致，但关键旋转接口受到影响，都不能算真正合格。
所以最终验收要回到零件功能，而不是只在色板旁边比颜色。
11｜从样件到量产，颜色为什么容易漂？
Prototype｜样件
少量样件可以通过人工挑选材料、反复抛光或单独调整工艺获得很好效果，但这种方法不一定可复制。
Pilot Production｜试产
应该逐渐固定：
- 材料来源和状态；
- CNC外观面加工方法；
- 抛光 / 喷砂标准；
- 挂点和遮蔽位置；
- 表面处理路线；
- 检验光源；
- 颜色和外观限度样。
Mass Production｜量产
重点监控：
- 材料批次变化；
- 刀具磨损造成纹理变化；
- 抛光耗材和人工差异；
- 喷砂介质状态；
- 表面处理批次变化；
- 挂具状态；
- 返工品与正常品混入；
- 包装运输造成的划伤。
量产目标不是做出一个特别漂亮的样件，而是让后续批次持续落在同一可接受外观窗口内。
12｜渔轮外观件RFQ最好提供哪些资料？
| RFQ资料 | 为什么重要 |
|---|---|
| 2D图纸 | 明确功能尺寸、遮蔽和外观区域 |
| 3D模型 | 判断曲面、深槽、挂装和可视区域 |
| 材料及状态 | 评估阳极和外观一致性风险 |
| 目标颜色 | 建立颜色基准 |
| 表面纹理 | 明确CNC、抛光、喷砂或组合路线 |
| A/B/C外观面定义 | 决定检验优先级 |
| 配合区域 | 确定遮蔽与最终尺寸要求 |
| 限度样 / 色板 | 建立可接受窗口 |
| 数量 / 年用量 | 规划批次控制和留样方式 |
越早把“外观区域”和“功能区域”同时定义清楚，后续越不容易出现“颜色合格但装不上”或“尺寸合格但外观不接受”的冲突。
常见问题 FAQ
为什么同一批渔轮铝件阳极氧化后仍可能出现颜色差异？
因为最终颜色不只取决于阳极氧化槽液。材料成分与状态、CNC表面、抛光或喷砂均匀性、前处理、零件几何、膜层和染色条件都会影响视觉结果。同一色号如果前序表面状态不同，也可能产生可见色差。
渔轮轴承孔和定位孔可以和外观面一起阳极氧化吗？
不能一概而论。是否允许处理层进入轴承孔、定位孔、螺纹或配合面，应由图纸中的最终尺寸和装配要求决定。高风险功能区域通常需要明确遮蔽、处理后尺寸或后续精加工策略。
抛光越亮，阳极氧化后的外观就一定越好吗？
不一定。抛光会放大或改变金属表面的反射特征，也可能暴露材料和前序加工差异。目标应是稳定、可重复的表面纹理，而不是单纯追求最高亮度，并且要与目标阳极颜色和限度样一起确认。
渔轮外观件从样件转入量产时，怎样控制颜色一致性？
应固定材料来源或材料状态、CNC和抛光或喷砂标准、挂点与遮蔽方案、表面处理路线、检验光源和限度样，并按批次保留颜色与外观记录。量产关注的是不同批次能否持续落在同一可接受外观窗口内。
