直接答案
渔轮机身和侧盖容易变形，不只是因为壁薄。真正的问题是：零件从毛坯到粗加工、精加工、卸夹、表面处理再到装配，会经历多次应力释放和约束状态变化。CNC加工时尺寸合格，并不代表装入轴承、线杯和侧盖以后仍然保持同一几何关系。
对渔轮来说，最值得控制的也不是某一个孔的尺寸，而是：
机身轴承孔 → 侧盖定位 → 线杯轴线 → 齿轮轴系 → 最终装配状态
这条功能尺寸链。
01｜为什么渔轮机身和侧盖特别容易变形？
渔轮机身通常同时具有大面积去料、深腔、薄壁、轴承孔、螺纹孔和外观面。侧盖则往往更薄，并承担轴承定位、刹车机构或侧面机构安装。
随着材料不断被去除，零件刚性下降，但轴承孔、定位孔和贴合面的空间关系仍要保持稳定。因此，同样的尺寸公差放在厚实块状零件和薄壁渔轮机身上，制造难度完全不同。
机身与侧盖的风险并不相同
| 对比项目 | 机身 | 侧盖 |
|---|---|---|
| 主要作用 | 建立主体结构和轴系基准 | 支撑轴承、定位和侧面机构 |
| 结构特点 | 深腔、开放结构、多连接位置 | 薄盘或薄壳、局部深腔 |
| 主要变形风险 | 整体扭曲、轴线关系变化 | 翘曲、局部回弹、重复定位变化 |
| 关键接口 | 轴承孔、齿轮轴孔、基准面 | 轴承孔、定位孔、贴合面 |
| 装配影响 | 线杯、齿轮、离合 | 线杯、刹车、重复拆装 |

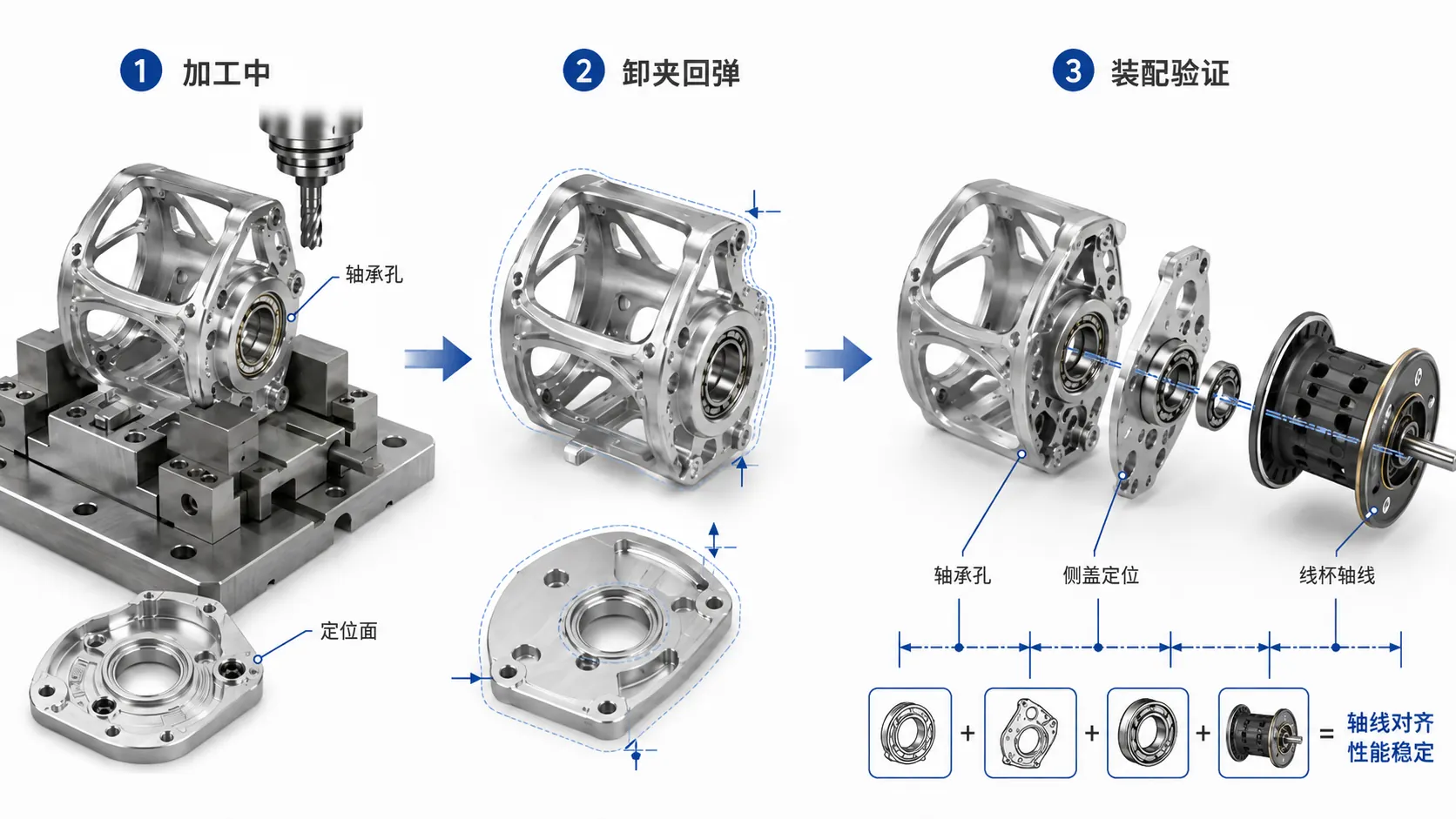

02｜变形不是在最后突然产生的
薄壁件变形通常沿着工艺过程逐步累积。
| 阶段 | 可能发生的变化 | 需要关注什么 |
|---|---|---|
| 毛坯 | 原始残余应力存在 | 材料状态和加工余量 |
| 粗加工 | 大量去料后应力重新平衡 | 对称去料、余量分配 |
| 半精加工 | 壁厚降低，刚性下降 | 支撑、装夹和基准稳定 |
| 精加工 | 切削力和局部热输入影响最终尺寸 | 刀具、走刀和加工顺序 |
| 卸夹 | 夹具约束消失后发生回弹 | 自由状态复测 |
| 表面处理 / 装配 | 配合面和锁紧状态再次改变 | 功能尺寸复核 |
因此，“机床上测量正确”和“零件自由状态正确”是两个不同概念。
03｜夹得太松和夹得太紧都可能出问题
夹紧不足容易产生振动和位移；但对薄壁机身来说，夹紧过大同样危险。
如果零件在夹具中已经被压变形，刀具会按照这个受约束状态加工。加工结束后尺寸看起来正常，但松开夹具后发生弹性恢复，就可能出现孔位、平面或轮廓偏移。
所以夹具设计不能只追求“夹牢”，而要同时考虑：
- 功能基准是否稳定；
- 支撑点是否接近切削载荷区域；
- 夹紧方向是否会压弯薄壁；
- 粗加工和精加工是否需要不同约束策略；
- 卸夹后是否需要重新检测关键CTQ。
04｜真正重要的是轴系关系，而不是一个孔
渔轮线杯属于旋转系统。即使机身和侧盖上的轴承孔直径分别合格，只要两侧支撑位置、侧盖重复定位或线杯轴本身发生偏差，最终旋转轴线仍可能改变。
一个更接近功能的判断链是：
机身轴承孔 → 轴承 → 线杯轴 → 侧盖轴承孔 → 侧盖定位 → 最终线杯轴线
这也是为什么渔轮图纸不能只给线性尺寸。对于真正影响旋转和装配的接口，还要明确基准、位置度、同轴关系、垂直度、平面度或跳动要求。
05｜机身和侧盖应该优先控制哪些CTQ？
| CTQ | 控制目的 | 失控后可能出现的表现 |
|---|---|---|
| 机身轴承孔关系 | 建立旋转支撑基准 | 线杯偏心、摩擦、异音 |
| 齿轮轴孔与相关轴线关系 | 保持啮合几何 | 齿感变化、啮合不稳定 |
| 侧盖定位孔 | 保证重复安装位置 | 拆装后状态变化 |
| 侧盖轴承孔 | 建立另一侧旋转支撑 | 线杯轴线偏移 |
| 贴合面平面度 | 稳定侧盖装配姿态 | 锁紧后局部变形 |
| 关键孔位置度 | 保证机构空间关系 | 装配偏差或动作不稳定 |
公差值不能脱离具体产品直接给出统一数字。真正合理的公差，应从轴承、线杯、齿轮、侧盖和装配间隙共同形成的尺寸链反推。
06｜为什么分阶段加工通常更适合高要求薄壁件？
对于结构简单、刚性较高的零件，一次完成大量加工可能更高效。但高要求薄壁机身需要同时考虑去料、应力释放和最终基准稳定性。
| 工艺思路 | 一次加工到尺寸 | 粗加工 → 半精加工 → 精加工 |
|---|---|---|
| 去料方式 | 集中 | 分阶段 |
| 应力变化 | 难以观察 | 有重新稳定和复测机会 |
| 基准修正 | 机会少 | 可在后续工序重新确认 |
| 薄壁形成 | 较早 | 可延后到更合适阶段 |
| 更适合 | 简单、刚性较高结构 | 高要求薄壁机身和侧盖 |
多一道工序不一定意味着总成本更高。如果它能减少后续返修、筛选和装配配组，反而更有利于稳定量产。
07｜表面处理前合格，为什么处理后还要复核？
渔轮机身和侧盖往往同时包含外观区域和功能配合区域，两者不能采用完全相同的控制逻辑。
例如：
- 轴承孔：需要明确是否允许处理层进入，以及最终配合尺寸在哪一道工序定义；
- 定位孔：需要确认处理前后定位状态是否变化；
- 贴合面：要关注最终装配时的基准和接触状态；
- 外观面：抛光、喷砂、阳极等工艺还会改变表面状态和视觉一致性。
因此，关键配合最好同时定义“加工状态”和“最终交付状态”的检测要求，而不是只在CNC下机时确认一次。
08｜最终验证不能停在单件尺寸
对于渔轮机身和侧盖，单件CMM或尺寸检测只是第一层。
更完整的验证路径应逐步覆盖：
单件尺寸 → 关键接口 → 装配 → 重复装配 → 功能状态
例如侧盖拆装后，线杯旋转状态是否保持一致；锁紧后机身是否产生新的局部变形；轴承安装后是否改变旋转阻力。这些问题都可能在单件尺寸合格时被隐藏。
09｜从样件进入量产，控制目标会发生变化
Prototype｜样件
重点发现变形位置、基准问题、装夹风险和装配干涉。
Pilot Production｜试产
固定功能基准、夹具、加工顺序、刀具方案和CTQ检测方法，同时确认表面处理与装配后的复检条件。
Mass Production｜量产
关注的不再是“这一件能不能做出来”，而是刀具磨损、夹具漂移、毛坯差异和不同批次能否持续保持同一功能尺寸链。
10｜RFQ中最好提供哪些资料？
| RFQ资料 | 对机身 / 侧盖加工的意义 |
|---|---|
| 2D图纸 | 确认公差、基准、GD&T和CTQ |
| 3D模型 | 分析深腔、薄壁、刀具可达性和夹具空间 |
| 材料及状态 | 判断加工性、应力和表面处理路线 |
| 毛坯形式 | 规划加工余量和基准建立方式 |
| 表面处理 | 判断尺寸补偿、遮蔽和最终检测状态 |
| 数量 / 年用量 | 选择样件夹具还是稳定量产方案 |
| 装配关系 | 建立轴承、线杯、齿轮和侧盖尺寸链 |
| 关键功能要求 | 确定哪些尺寸必须作为CTQ管理 |
如果机身或侧盖同时涉及薄壁、轴承孔、外观面和装配尺寸链，最好在样件阶段就把这些条件一起纳入DFM，而不是等表面处理和装配后再处理。
常见问题 FAQ
为什么渔轮机身CNC加工后容易发生变形？
机身通常同时具有薄壁、深腔和多个功能孔，大量去料会改变材料原有应力平衡，夹紧和切削又会对低刚性结构施加额外载荷。零件卸夹后失去夹具约束，因此可能出现回弹、扭曲或局部尺寸变化。
渔轮机身和侧盖最重要的尺寸是不是轴承孔直径？
不是。轴承孔直径只是其中一项，更重要的是轴承孔、定位孔、贴合面和旋转轴线之间的几何关系。单个孔径合格，并不能保证线杯轴线、齿轮啮合和侧盖重复定位都正确。
为什么机身和侧盖加工合格，装配后线杯仍可能偏心或旋转不顺？
因为最终状态由机身轴承孔、侧盖轴承孔、定位结构、线杯轴、轴承和锁紧状态共同决定。多个单件公差在装配后叠加，仍可能造成轴线偏移、预压变化或局部干涉。
渔轮薄壁机身从样件转入量产时最应该固定哪些工艺条件？
应优先固定功能基准、装夹方式、加工顺序、刀具与关键参数、CTQ检测方法以及表面处理和装配后的复检条件，使同一套尺寸关系能够在不同批次中重复实现。
