直接回答

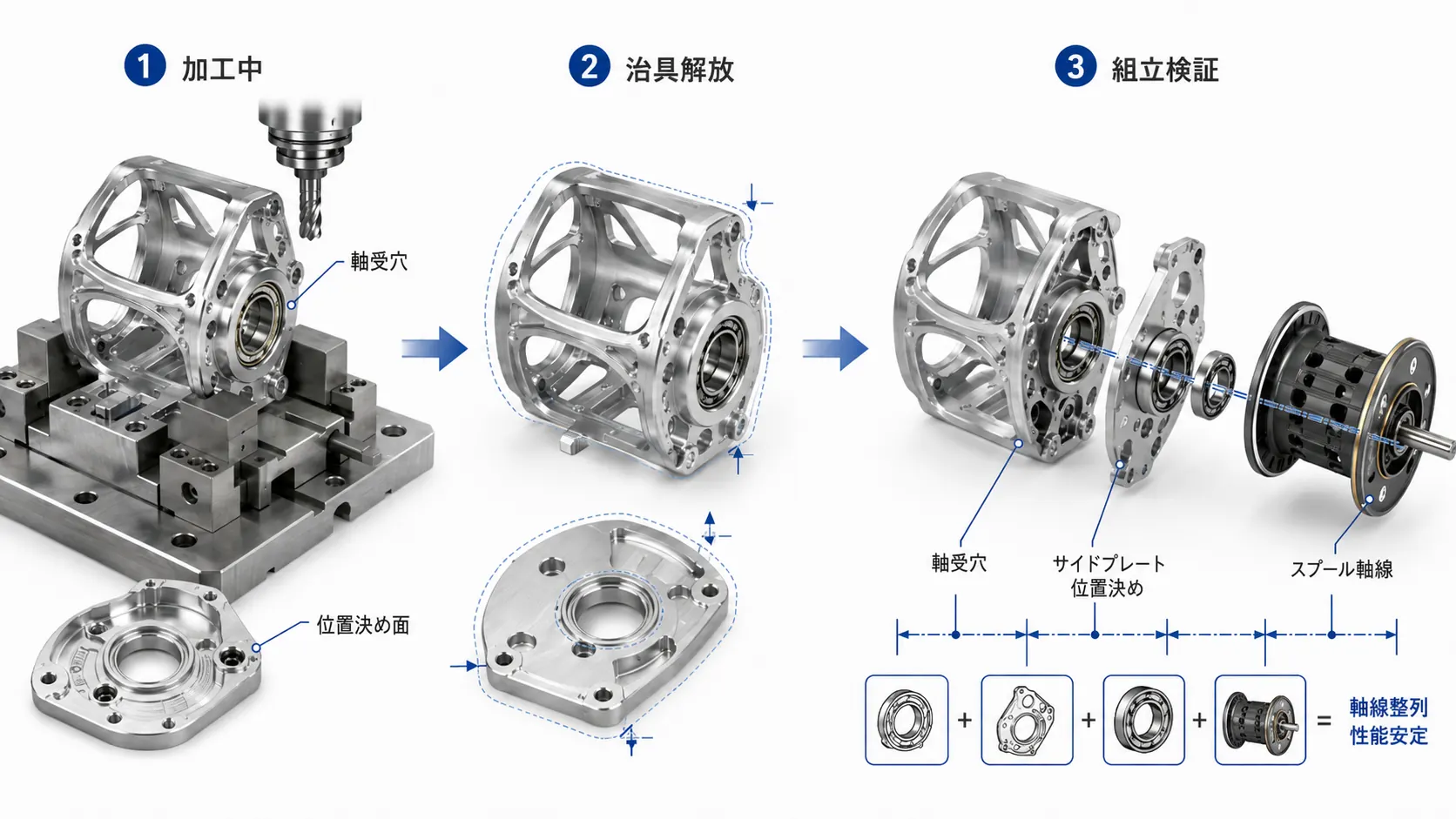

釣りリールのボディとサイドプレートが変形しやすいのは、単に肉厚が薄いからではありません。素材から荒加工、仕上げ加工、治具解放、表面処理、最終組立へ進む間に、部品の応力状態と拘束条件が何度も変化します。CNC治具上で寸法が合っていても、軸受、スプール、サイドプレートを組み付けた後に同じ幾何関係が維持されるとは限りません。
リールで本当に管理したいのは単独寸法ではなく、
ボディ側軸受穴 → サイドプレート位置決め → スプール軸線 → ギヤ軸系 → 最終組立状態
という機能寸法チェーンです。
01｜なぜリールボディとサイドプレートは変形しやすいのか
リールボディには、大きな切削除去部、深いポケット、薄肉、軸受穴、ねじ穴、外観面が一つの部品に集約されます。サイドプレートはさらに薄い構造になりやすく、軸受、ブレーキ機構、側面機構の位置決めも担います。
材料を除去するほど部品剛性は低下しますが、軸受穴、位置決め穴、合わせ面の空間関係は維持しなければなりません。そのため、同じ寸法公差でも厚肉ブロック部品と薄肉リールボディでは加工難易度が大きく異なります。
ボディとサイドプレートではリスクが異なる
| 比較項目 | ボディ | サイドプレート |
|---|---|---|
| 主な役割 | 本体構造と軸系基準を形成 | 軸受、位置決め、側面機構を支持 |
| 形状特徴 | 深いポケット、開放形状、多数の接続部 | 薄いシェル形状、局部ポケット |
| 主な変形リスク | 全体ねじれ、軸線関係の変化 | 反り、局部スプリングバック、再現位置の変化 |
| 重要インターフェース | 軸受穴、ギヤ軸穴、基準面 | 軸受穴、位置決め穴、合わせ面 |
| 組立への影響 | スプール、ギヤ、クラッチ | スプール、ブレーキ、着脱再現性 |
02｜変形は最後の工程で突然発生するわけではない
薄肉部品の変形は、工程ごとに少しずつ蓄積することが一般的です。
| 工程 | 起こり得る変化 | 管理ポイント |
|---|---|---|
| 素材 | 初期残留応力が存在 | 材料状態、加工代 |
| 荒加工 | 大量除去で応力バランスが変化 | 除去バランス、加工代配分 |
| 中仕上げ | 肉厚低下により剛性が低下 | 支持、クランプ、基準安定性 |
| 仕上げ | 切削力と局部熱が最終形状に影響 | 工具、工具経路、加工順序 |
| 治具解放 | 拘束がなくなりスプリングバック | 自由状態での再測定 |
| 表面処理 / 組立 | はめあいと締結状態が再変化 | 機能寸法の再確認 |
つまり、治具上の精度と自由状態の精度は同じではありません。
03｜クランプが弱すぎても強すぎても問題になる
クランプ不足では振動や位置ずれが起こります。一方、薄肉ボディでは強すぎるクランプも変形要因になります。
加工前から治具によってボディが押し曲げられていると、機械は拘束された形状を基準に材料を除去します。治具上では寸法が正しく見えても、解放後の弾性回復によって穴位置、平面、輪郭が変化することがあります。
そのため治具設計では、単に強く固定するのではなく、
- 機能基準が安定しているか；
- 切削負荷を受ける位置の近くを適切に支持できているか；
- クランプ方向が薄肉部を押し曲げていないか；
- 荒加工と仕上げ加工で拘束条件を分けるべきか；
- 治具解放後にCTQを再確認する必要があるか；
を検討します。
04｜重要なのは単独の穴径より軸系関係
スプールは回転系です。ボディ側とサイドプレート側の軸受穴径がそれぞれ公差内でも、二つの支持位置、サイドプレートの位置再現性、スプール軸が一つの系として整っていなければ最終軸線はずれます。
機能に近い寸法チェーンは、
ボディ側軸受穴 → 軸受 → スプール軸 → サイドプレート側軸受穴 → サイドプレート位置決め → 最終スプール軸線
です。
そのため図面では線形寸法だけでなく、回転と組立を支配する位置について、基準、位置度、同軸関係、直角度、平面度、振れなどを明確にする必要があります。
05｜ボディとサイドプレートで優先すべきCTQ
| CTQ | 管理目的 | 不安定な場合に起こり得る現象 |
|---|---|---|
| ボディ側軸受穴の関係 | 回転支持基準を形成 | スプール偏芯、接触、異音 |
| ギヤ軸穴と関連軸線 | 噛み合い幾何を維持 | 回転感触の変化、噛み合い不安定 |
| サイドプレート位置決め穴 | 取付位置を再現 | 着脱後に状態が変化 |
| サイドプレート側軸受穴 | 反対側の回転支持を形成 | スプール軸線ずれ |
| 合わせ面平面度 | サイドプレート姿勢を安定 | 締結後の局部変形 |
| 重要穴位置度 | 機構の空間関係を維持 | 組立ずれ、動作不安定 |
すべてのリールに共通する一律公差値はありません。軸受、スプール、ギヤ、サイドプレート、必要組立隙間を一つの寸法チェーンとして評価し、必要公差を逆算することが重要です。
06｜高要求薄肉部品で段階加工が有効な理由
単純で剛性の高い部品では、一連の工程で大部分を仕上げる方が効率的な場合があります。一方、薄肉リールボディでは応力再配分と基準安定性も管理対象になります。
| 加工方針 | 一連の工程で最終寸法近くまで加工 | 荒加工 → 中仕上げ → 仕上げ |
|---|---|---|
| 材料除去 | 集中的 | 段階的 |
| 応力変化 | 観察しにくい | 安定化と再確認の機会を持てる |
| 基準補正 | 機会が少ない | 後工程で再確認できる |
| 薄肉形成 | 早い | 適切な段階まで遅らせられる |
| 適する形状 | 単純で高剛性 | 高要求の薄肉ボディ、サイドプレート |
工程を一つ追加することが、そのまま総コスト増になるとは限りません。後工程の選別、再加工、組立調整を減らせれば、量産全体では安定しやすくなります。
07｜表面処理後に再確認が必要な理由
リールボディとサイドプレートには、外観面と機能はめあい部が同時に存在します。両者を同じ考え方で管理することはできません。
例えば、
- 軸受穴：処理層を許容するか、最終はめあい寸法をどの工程で定義するか；
- 位置決め穴：表面処理後に位置決め状態が変化しないか；
- 合わせ面：最終組立で使用する基準と接触状態は何か；
- 外観面：研磨、ブラスト、アルマイトなどで表面状態と見え方が変化する；
といった確認が必要です。
重要はめあい部は、CNC直後だけでなく最終納入状態でも確認できるよう、加工状態と完成状態を分けて考える方が安全です。
08｜最終確認は単品寸法で終わらせない
リールボディとサイドプレートでは、CMMや寸法測定は第一段階です。
より実用的な確認は、
単品寸法 → 重要インターフェース → 組立 → 再組立 → 機能状態
まで広げます。
例えば、サイドプレートを着脱した後もスプール回転状態が維持されるか、締結によってボディに新たな局部変形が発生しないか、軸受圧入後に回転抵抗が変化しないか、といった項目は単品検査だけでは見えにくい問題です。
09｜試作から量産で管理目標はどう変わるか
Prototype｜試作
変形箇所、基準設定、クランプリスク、組立干渉を見つけます。
Pilot Production｜パイロット生産
機能基準、治具、加工順序、工具、CTQ検査方法を固定し、表面処理後と組立後の再検査条件も確認します。
Mass Production｜量産
一個を加工できるかではなく、工具摩耗、治具ずれ、素材差があっても同じ機能寸法チェーンをロット間で維持できるかが重点になります。
10｜RFQで提供すると評価しやすい情報
| RFQ情報 | ボディ / サイドプレート加工での意味 |
|---|---|
| 2D図面 | 公差、基準、GD&T、CTQを確認 |
| 3Dモデル | 深いポケット、薄肉、工具アクセス、治具空間を確認 |
| 材料と状態 | 加工性、応力、表面処理ルートを判断 |
| 素材形態 | 加工代と基準設定方法を計画 |
| 表面処理 | 寸法補正、マスキング、最終検査状態を確認 |
| 数量 / 年間数量 | 試作治具か量産治具かを検討 |
| 組立関係 | 軸受、スプール、ギヤ、サイドプレートの寸法チェーンを構築 |
| 重要機能要求 | CTQとして管理すべき寸法を特定 |
薄肉、軸受穴、外観面、組立寸法チェーンが同時に関係する場合は、表面処理や組立後に問題を修正するのではなく、試作DFM段階からまとめて評価する方が合理的です。
よくある質問
釣りリールのボディは、なぜCNC加工後に変形することがあるのですか？
リールボディは薄肉、深いポケット、複数の機能穴を同時に持つことが多く、大量切削によって素材内部の応力バランスが変化します。さらに低剛性状態でクランプ力と切削力を受けるため、治具から解放した後にスプリングバック、ねじれ、局部的な寸法変化が現れることがあります。
リールボディとサイドプレートでは、軸受穴径が最も重要な寸法ですか？
穴径だけではありません。軸受穴、位置決め穴、合わせ面、回転軸線の幾何関係がより重要になる場合があります。穴径単体が合格でも、スプール軸線、ギヤ噛み合い、サイドプレートの再現位置が正しいとは限りません。
ボディとサイドプレートが寸法合格でも、組立後にスプールが偏芯したり回転が重くなるのはなぜですか？
最終状態はボディ側軸受穴、サイドプレート側軸受穴、位置決め構造、スプール軸、軸受、締結状態の組み合わせで決まります。単品公差が組立後に積み上がると、軸線ずれ、予圧変化、局部干渉が発生する可能性があります。
薄肉リールボディを試作から量産へ移行する際、何を固定すべきですか？
機能基準、クランプ方法、加工順序、工具と重要加工条件、CTQ検査方法、さらに表面処理後と組立後の再検査条件を優先して固定し、同じ寸法関係をロット間で再現できる工程にします。
