直接答案
渔轮线杯的制造难点不只是“薄”。对于水滴轮和鼓轮这类线杯高速旋转的结构，真正需要同时控制的是：
薄壁刚性 + 线杯轴 + 轴承支撑 + 外圆跳动 + 端面跳动 + 动平衡 + 刹车结构 + 表面处理
因此，尺寸合格 ≠ 跳动合格 ≠ 动平衡合格 ≠ 最终装配状态合格。
一只线杯即使外径、宽度和孔径都在公差内，如果旋转轴线、质量分布或装配预压发生偏差，高速旋转时仍可能表现为振动、异音、空转下降或刹车状态不稳定。
01｜为什么线杯不是普通的薄壁圆件？
线杯通常希望减轻重量，以降低旋转惯量并提高响应。但轻量化同时会削弱结构刚性，使加工和装夹更敏感。
从制造角度看，这是一个典型矛盾：
| 设计方向 | 带来的好处 | 制造风险 |
|---|---|---|
| 壁厚减小 | 重量和惯量降低 | 刚性下降、易受夹紧力影响 |
| 大面积镂空 | 进一步轻量化 | 质量分布和局部强度更敏感 |
| 细轴 / 小型轴承结构 | 紧凑、低质量 | 轴跳与装配预压更敏感 |
| 高外观表面 | 提升产品外观 | 抛光、喷砂、阳极与尺寸控制耦合 |
所以线杯不能只按“一个薄壁圆环”加工，而要作为高速旋转系统的一部分来规划基准、工序和检测。

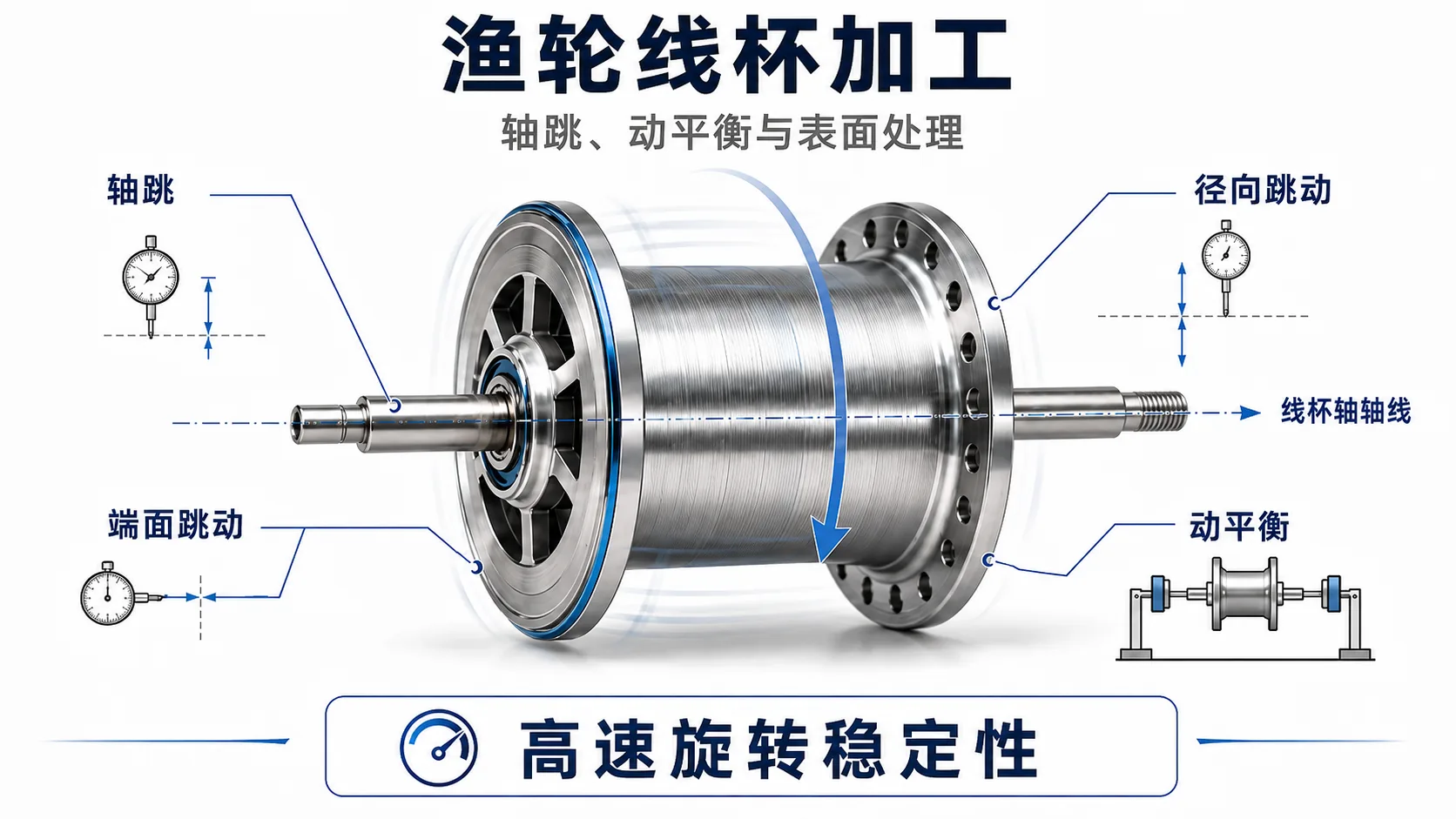

02｜线杯最值得看的不是一个外径，而是4类旋转误差
| 项目 | 主要反映什么 | 可能出现的表现 |
|---|---|---|
| 线杯轴跳 | 旋转轴或相关轴段是否稳定 | 抖动、空转下降 |
| 外圆径向跳动 | 外圆相对旋转轴线是否偏心 | 高速振动、异音 |
| 端面跳动 | 端面旋转时是否摆动 | 轴向不稳定、局部干涉 |
| 动平衡 | 质量是否围绕旋转轴均匀分布 | 转速升高后振动放大 |
这4项不能互相替代。
例如，外径尺寸正确只说明“直径大小”正确；它并不能证明外圆相对轴线没有偏心。类似地，几何跳动控制得很好，也不能自动证明材料、孔槽或刹车结构的质量分布已经平衡。
03｜同轴关系、跳动和动平衡不是一回事
同轴关系
关注两个或多个圆柱、孔或旋转特征之间的轴线关系。
跳动
关注零件绕既定基准轴旋转后，表面相对测头的周期变化。
动平衡
关注旋转件的质量分布，而不是单纯几何尺寸。
一个线杯可能几何形状非常圆，但如果外圆相对线杯轴偏心，仍会产生径向跳动；另一个线杯几何跳动很小，但如果局部镂空、壁厚或刹车结构造成质量分布不均，高速旋转时仍可能出现不平衡振动。
因此图纸和检测计划应明确：到底要控制的是尺寸、几何关系、跳动，还是旋转质量分布。
04｜薄壁线杯为什么容易在装夹阶段产生误差？
薄壁圆件对径向夹紧非常敏感。
典型风险链是：
径向夹紧 → 局部椭圆变形 → 加工 → 卸夹 → 弹性恢复 → 内孔 / 外圆 / 端面关系变化
如果加工状态已经被夹具压成非自由状态，即使机床上检测正常，卸夹后仍可能出现尺寸和几何变化。
因此工艺设计通常要重点评估：
- 软爪或专用夹具是否适合薄壁结构；
- 支撑位置是否靠近切削区域；
- 径向夹紧是否会引起椭圆化；
- 轴向定位是否稳定；
- 粗加工和精加工是否需要分开；
- 卸夹后是否需要以自由状态复测。
真正目标不是“夹得越紧越好”，而是让加工基准和自由状态尽可能一致。
05｜为什么线杯轴应该成为旋转特征的重要功能基准？
线杯最终绕轴承支撑的轴线旋转，因此关键旋转特征都应围绕同一功能轴线理解。
可以把它简化为：
线杯轴 / 轴承基准 → 线杯外圆 → 端面 → 刹车杯或刹车结构
如果这些特征在不同装夹中使用互不关联的基准，每次重新定位都会引入新的误差来源。
这不意味着所有结构都必须“一次装夹完成”，而是意味着每次换装都必须保留可追溯、可重复的功能基准关系，并用跳动或位置关系验证最终结果。
06｜为什么空转不好，不一定是轴承的问题？
“空转短”“转起来有嗡鸣”“装上侧盖以后变紧”这些现象，都不应该只从单一零件判断。
| 现象 | 可能相关的制造或装配原因 |
|---|---|
| 空转时间短 | 线杯轴跳、轴承预压、支撑不同轴、局部摩擦 |
| 高速嗡鸣 | 动平衡、外圆跳动、刹车杯跳动、轴承状态 |
| 某一角度有擦碰 | 局部径向跳动、端面摆动、侧盖位置变化 |
| 装上侧盖后变紧 | 轴承预压、垫片、侧盖轴承位置 |
| 拆下侧盖又正常 | 装配尺寸链问题，不一定是线杯本体 |
因此故障分析应沿完整旋转链排查，而不是直接把问题归到轴承或线杯某一个零件。
07｜线杯与刹车系统为什么不能完全分开看？
水滴轮和鼓轮中，线杯、线杯轴、刹车杯或相关刹车结构通常共享同一旋转系统。
如果刹车相关旋转件存在：
- 外圆跳动；
- 壁厚或质量分布不均；
- 相对线杯轴偏心；
- 与侧盖定位关系不稳定；
最终表现可能不是单纯的“线杯振动”，而是刹车力度变化、噪声或高速状态不一致。
所以线杯的制造验证不能只做到“线杯本体尺寸合格”，还要理解它与刹车系统和侧盖支撑之间的装配关系。
08｜表面处理后为什么还要重新看功能尺寸和旋转状态？
线杯往往同时是高速旋转件和高外观零件。
这意味着表面处理需要同时照顾：
- 轴承或配合区域：明确是否允许处理层进入；
- 线杯轴相关区域：确认最终配合和基准状态；
- 外圆和端面：必要时复核处理后的几何状态；
- 外观区域：抛光、喷砂、阳极等要考虑颜色和纹理一致性；
- 局部遮蔽区域：避免功能尺寸被处理层改变。
对于旋转件，不能只确认“颜色做对了”。如果表面处理后的配合、跳动或质量分布发生变化，最终旋转性能仍可能受影响。
09｜线杯检测不能只依赖卡尺
| 检测项目 | 典型检测思路 |
|---|---|
| 线杯轴跳 | V形块 + 百分表或专用跳动治具 |
| 外圆径向跳动 | 跳动仪或百分表 |
| 端面跳动 | 百分表 |
| 轴承配合尺寸 | 精密内外径量仪 |
| 关键几何关系 | CMM或专用检具 |
| 动平衡 | 根据产品要求进行动平衡验证 |
| 外观 | 统一光源、限度样或外观标准 |
量产检测频率不应脱离风险和产品要求直接写成固定比例。更合理的做法是根据CTQ风险，设计首件、巡检、批次验证或必要的高频检测方案。
10｜从样件到量产，线杯最容易出现哪些漂移？
Prototype｜样件
先确认结构是否容易装夹，哪些区域会变形，功能基准如何建立，以及高速旋转异常来自线杯本体还是装配链。
Pilot Production｜试产
固定夹具、装夹力方向、加工顺序、刀具、跳动检测方式、表面处理遮蔽和最终装配验证方法。
Mass Production｜量产
重点关注：
- 刀具磨损造成外圆、内腔或端面缓慢漂移；
- 夹具磨损导致旋转基准重复性下降；
- 毛坯差异造成局部壁厚或质量分布变化；
- 表面处理批次变化影响配合和外观；
- 轴承压装、垫片和侧盖锁紧状态带来的装配波动。
量产控制的目标不是“偶尔做出一只很顺的线杯”，而是让不同批次都能稳定回到同一组关键旋转CTQ。
11｜线杯RFQ最好提供哪些资料？
| RFQ资料 | 为什么重要 |
|---|---|
| 2D图纸 | 明确尺寸、GD&T、跳动和配合 |
| 3D模型 | 分析薄壁、镂空、刀具可达性和夹具空间 |
| 材料及状态 | 判断强度、加工性和表面处理路线 |
| 线杯轴结构 | 建立功能旋转基准 |
| 轴承规格 | 评估配合和支撑条件 |
| 刹车结构 | 确认刹车杯或相关旋转结构关系 |
| 表面处理 | 明确膜层、遮蔽和最终尺寸状态 |
| 动平衡要求 | 确认是否需要专门的旋转验证 |
| 数量 / 年用量 | 决定夹具、检测和量产策略 |
如果客户能同时提供线杯、轴承、侧盖和刹车结构之间的装配关系，制造端就能更早判断哪些尺寸是真正CTQ，避免只按单件公差做出“图纸合格但整机状态不稳定”的零件。
常见问题 FAQ
渔轮线杯为什么需要同时控制轴跳和动平衡？
轴跳反映旋转轴或相关表面相对基准轴线的几何偏差，动平衡反映旋转件质量分布是否均匀。两者属于不同问题：几何跳动小并不自动代表质量分布平衡，高速旋转时两者都可能影响振动、噪声和稳定性。
线杯外圆尺寸合格，为什么高速旋转仍可能振动？
外径尺寸只说明直径大小是否在公差内，并不能说明外圆是否相对旋转轴偏心，也不能说明端面跳动和质量分布是否稳定。高速状态还要结合线杯轴、轴承支撑、径向跳动、端面跳动和动平衡一起判断。
渔轮线杯阳极氧化后需要重新检测哪些项目？
应根据图纸和功能要求复核轴承配合区、定位或安装面、关键外圆与端面、线杯轴相关尺寸以及可能受处理层影响的功能区域。对于高速旋转件，还要确认表面处理后关键跳动和最终装配状态没有发生不可接受的变化。
线杯空转时间短一定是轴承问题吗？
不一定。除了轴承本身，线杯轴跳、轴承预压、两侧轴承支撑关系、侧盖定位、垫片设置、局部干涉和刹车结构状态都可能增加旋转阻力，因此需要沿完整旋转尺寸链排查。
