直接回答
釣りリールのスプール加工で難しいのは、単に「肉厚が薄い」ことではありません。ベイトリールや両軸・大型リールのようにスプールが高速回転する構造では、
薄肉剛性 + スプール軸 + 軸受支持 + 外周振れ + 端面振れ + 動バランス + ブレーキ構造 + 表面処理
を一体で管理する必要があります。
つまり、寸法合格 = 振れ合格 = 動バランス合格 = 最終組立状態合格ではありません。
外径、幅、穴径が公差内でも、回転軸線、質量分布、組立予圧が不安定であれば、高速回転時に振動、異音、空転低下、ブレーキ状態のばらつきとして現れることがあります。
01｜スプールは単なる薄肉円筒部品ではない
スプールは軽量化によって回転慣性を下げ、応答性を高める設計が多く見られます。一方、軽量化すると剛性が低下し、クランプと切削負荷に敏感になります。
| 設計方向 | 利点 | 製造リスク |
|---|---|---|
| 薄肉化 | 軽量化、慣性低減 | 剛性低下、クランプ変形 |
| 大きな肉抜き | さらなる軽量化 | 局部剛性と質量分布に敏感 |
| 細径軸・小型軸受 | 小型・軽量 | 軸振れと予圧に敏感 |
| 高外観仕上げ | 外観価値向上 | 研磨、ブラスト、アルマイトと寸法が連動 |
そのため、スプールは薄いリングとしてではなく、高速回転部品として基準、工程、検査を設計します。

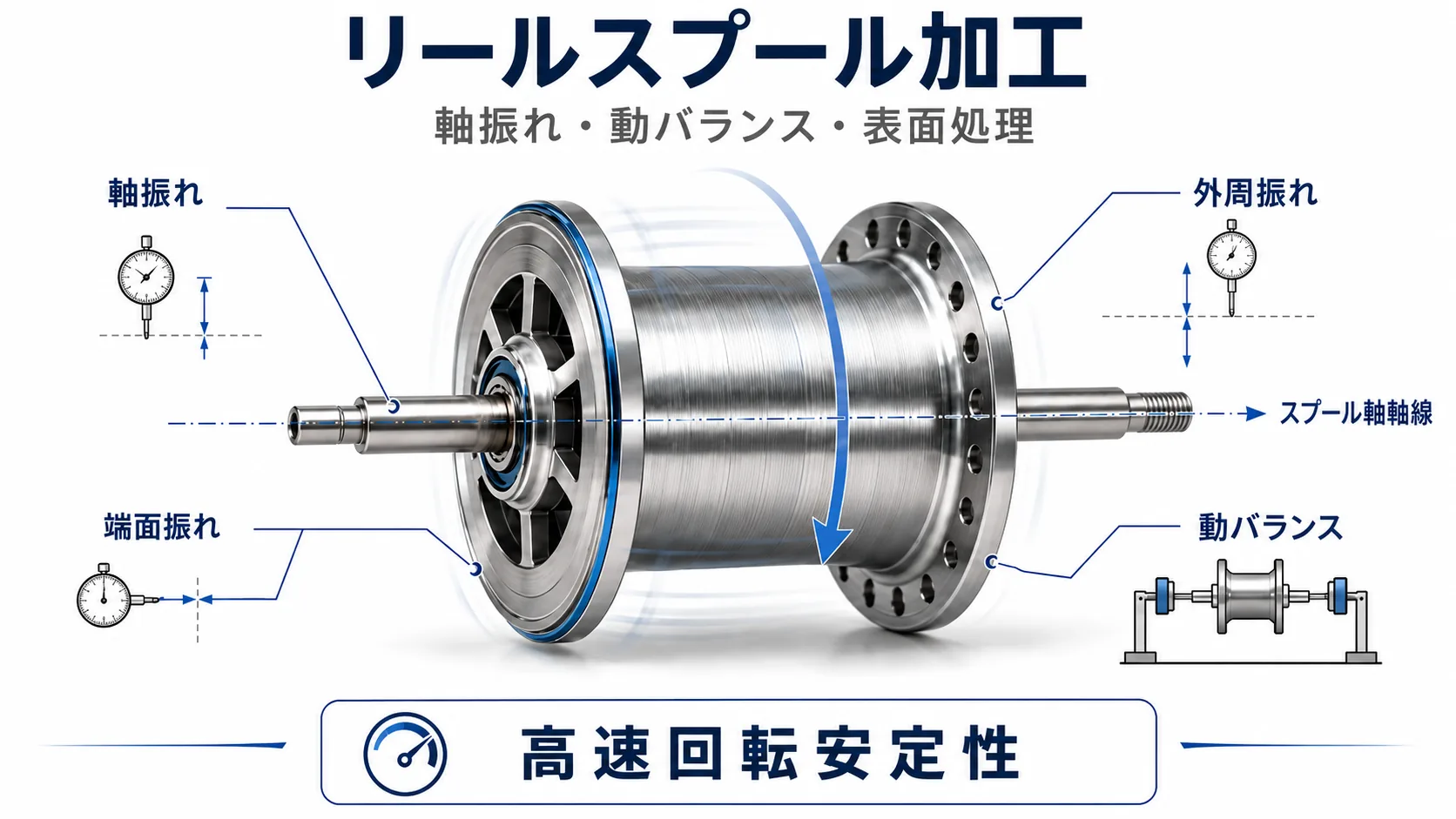

02｜外径寸法より重要な4つの回転誤差
| 項目 | 主に何を示すか | 不安定な場合の現象 |
|---|---|---|
| スプール軸振れ | 軸または軸基準の安定性 | 振動、空転低下 |
| 外周振れ | 外周の回転軸に対する偏芯 | 高速振動、異音 |
| 端面振れ | 端面の回転時の揺れ | 軸方向不安定、局部干渉 |
| 動バランス | 回転軸まわりの質量分布 | 回転数上昇とともに振動増大 |
これらは互いに代用できません。
外径寸法が合格していても、外周が回転軸に対して偏芯していないことは保証できません。また幾何振れが小さくても、肉抜き、壁厚、ブレーキ関連形状の質量分布が均一とは限りません。
03｜同軸関係、振れ、動バランスは別の管理項目
同軸関係
円筒、穴、回転形状の軸線同士の関係を扱います。
振れ
基準軸を中心に回転させたときの表面位置の周期変化を扱います。
動バランス
幾何寸法ではなく、回転体の質量分布を扱います。
スプール外周が真円でも、スプール軸に対して偏芯していれば外周振れが発生します。一方、幾何振れが小さくても、局部的な肉抜きや壁厚差、ブレーキ部の質量差によって高速回転時にアンバランス振動が出る場合があります。
図面と検査計画では、寸法、幾何関係、振れ、バランスのどれを管理しているかを明確にする必要があります。
04｜薄肉スプールはクランプ工程で変形しやすい
薄肉円形部品は径方向のクランプ力に敏感です。
代表的な変形の流れは、
径方向クランプ → 局部楕円化 → 加工 → 治具解放 → 弾性回復 → 内径 / 外周 / 端面関係の変化
です。
治具上ですでに変形していれば、機械は拘束された形状を加工します。治具上では合格しても、解放後に形状が変わる可能性があります。
工程設計では、
- ソフトジョーや専用治具；
- 切削位置に近い支持；
- 薄肉部を楕円化させない径方向クランプ；
- 安定した軸方向位置決め；
- 必要に応じた荒加工と仕上げ加工の分離；
- 自由状態での再測定；
を検討します。
05｜スプール軸を回転基準として考える理由
スプールは最終的に軸受で支持された軸線を中心に回転します。そのため重要な回転形状は同じ機能軸を基準に考える必要があります。
スプール軸 / 軸受基準 → スプール外周 → 端面 → ブレーキカップまたはブレーキ形状
複数工程で基準が互いに無関係になると、再装着ごとに新しい誤差が加わる可能性があります。
すべてを必ず一工程で加工するという意味ではありません。各工程で追跡可能、再現可能な機能基準を維持し、最終的に振れや位置関係で確認することが重要です。
06｜空転が悪いからといって軸受だけが原因とは限らない
空転が短い、高速でうなり音が出る、サイドプレートを付けると重くなる、といった現象は一つの部品だけで判断できません。
| 現象 | 関連する可能性がある原因 |
|---|---|
| 空転時間が短い | スプール軸振れ、軸受予圧、支持軸線ずれ、局部接触 |
| 高速うなり音 | 動アンバランス、外周振れ、ブレーキカップ振れ、軸受状態 |
| 特定角度だけ接触 | 局部外周振れ、端面揺れ、サイドプレート位置ずれ |
| サイドプレート装着後に重い | 軸受予圧、シム、サイドプレート側軸受位置 |
| サイドプレートを外すと正常 | スプール単体ではなく組立寸法チェーンの問題 |
故障解析では、回転系全体を追って確認する必要があります。
07｜スプールとブレーキ系を分けて考えすぎない
ベイトリールや両軸・大型リールでは、スプール、スプール軸、ブレーキ関連回転部が同じ回転系を共有します。
ブレーキカップや関連部位に、
- 外周振れ；
- 壁厚や質量分布の偏り；
- スプール軸に対する偏芯；
- サイドプレートに対する位置再現性不足；
があると、単純なスプール振動ではなく、ブレーキの効き方、音、高速状態のばらつきとして現れることがあります。
そのためスプール単体寸法だけでなく、ブレーキ系とサイドプレート支持との組立関係まで確認します。
08｜表面処理後に機能と回転状態を再確認する理由
スプールは高速回転部品であると同時に、高外観部品でもあります。
表面処理では、
- 軸受・はめあい部：処理層を許容するか；
- 軸関連部：最終はめあいと基準状態を維持できているか；
- 外周・端面：必要に応じて処理後の幾何状態を再確認；
- 外観面：研磨、ブラスト、アルマイトの色・テクスチャ管理；
- マスキング部：処理層による機能寸法変化を防止；
を同時に考えます。
高速回転部品では、色が合っているだけでは不十分です。表面処理後に、はめあい、振れ、質量状態が変化すれば回転性能に影響する可能性があります。
09｜スプール検査はノギスだけでは足りない
| 検査項目 | 代表的な検査方法 |
|---|---|
| スプール軸振れ | Vブロック + ダイヤルゲージ、専用振れ治具 |
| 外周振れ | 振れ測定器、ダイヤルゲージ |
| 端面振れ | ダイヤルゲージ |
| 軸受はめあい寸法 | 精密内外径測定 |
| 重要幾何関係 | CMM、専用ゲージ |
| 動バランス | 製品要求に応じたバランス確認 |
| 外観 | 標準照明、限度見本、外観基準 |
検査頻度は一律の割合ではなく、CTQリスクと製品要求から決めます。初品、工程内、ロット単位、高頻度検査などを使い分けます。
10｜試作から量産で何が変動しやすいか
Prototype｜試作
クランプ感度、変形位置、機能基準、高速回転異常がスプール単体由来か組立寸法チェーン由来かを確認します。
Pilot Production｜パイロット生産
治具、クランプ方向、加工順序、工具、振れ検査方法、表面処理マスキング、最終組立確認方法を固定します。
Mass Production｜量産
主に確認するのは、
- 工具摩耗による外周、ポケット、端面寸法の変動；
- 治具摩耗による回転基準再現性の低下；
- 素材差による局部壁厚や質量分布の変化；
- 表面処理ロット差によるはめあい・外観変化；
- 軸受圧入、シム、サイドプレート締結による組立ばらつき；
です。
量産の目標は一個だけ非常によく回るスプールを作ることではなく、同じ重要回転CTQをロット間で再現することです。
11｜スプールRFQで提供したい情報
| RFQ情報 | なぜ重要か |
|---|---|
| 2D図面 | 寸法、GD&T、振れ、はめあいを確認 |
| 3Dモデル | 薄肉、肉抜き、工具アクセス、治具空間を確認 |
| 材料・状態 | 強度、加工性、表面処理ルートを判断 |
| スプール軸構造 | 機能回転基準を設定 |
| 軸受仕様 | はめあいと支持条件を評価 |
| ブレーキ構造 | ブレーキカップ等との関係を確認 |
| 表面処理 | 処理層、マスキング、最終寸法を確認 |
| バランス要求 | 専用回転検証の必要性を確認 |
| 数量 / 年間数量 | 治具、検査、量産方法を検討 |
スプール、軸受、サイドプレート、ブレーキ構造の組立関係まで共有されていれば、真のCTQを早い段階で特定しやすくなり、単品図面は合格しているのに完成リールでは不安定になるリスクを減らせます。
よくある質問
釣りリールのスプールでは、なぜ軸振れと動バランスの両方を管理する必要がありますか？
軸振れは回転軸や回転面の基準軸に対する幾何偏差を示し、動バランスは回転体の質量分布を示します。別の問題であり、幾何振れが小さくても質量分布が均一とは限りません。高速回転ではどちらも振動、音、回転安定性に影響する可能性があります。
スプール外径が寸法公差内でも、高速回転時に振動するのはなぜですか？
外径寸法は直径の大きさしか示しません。外周が回転軸に対して偏芯していないか、端面振れがないか、質量分布が均一かまでは分かりません。高速回転ではスプール軸、軸受支持、外周振れ、端面振れ、動バランスを合わせて評価する必要があります。
リールスプールはアルマイト後に何を再検査すべきですか？
図面と機能要求に応じて、軸受はめあい部、位置決め・取付面、重要外周・端面、スプール軸関連寸法、処理層の影響を受ける機能部を再確認します。高速回転部品では、重要な振れと最終組立状態が許容範囲から外れていないことも確認します。
スプールの空転時間が短い場合、必ず軸受が原因ですか？
必ずしも軸受だけが原因ではありません。スプール軸振れ、軸受予圧、左右軸受支持の軸線関係、サイドプレート位置決め、シム、局部干渉、ブレーキ構造なども回転抵抗を増やす可能性があるため、回転系全体の寸法チェーンを確認する必要があります。
