直接回答
釣りリールのアルミ外観部品は、アルマイト工程に入ってから外観が決まるわけではありません。
材料状態、CNC加工目、研磨やブラスト、前処理、陽極酸化皮膜、着色、封孔、治具接点、部品形状までが最終外観に影響します。
つまり、
同じ指定色 = 同じ外観
とは限りません。
ボディ、サイドプレート、スプール、ハンドル関連部品では、
外観面は色・テクスチャを管理し、機能面ははめあい・位置決め・回転・組立を管理する
という分け方が重要です。
01｜なぜリール用アルミ部品は外観ばらつきに敏感なのか
リールの金属部品は、構造部品でありながら外観部品でもあります。ボディとサイドプレートは製品外観を形成し、スプールは使用中も見え、ハンドル関連部品も意匠部品として扱われます。
一つの部品の中に、
- 高外観面；
- 軸受穴；
- 位置決め穴；
- ねじ；
- 合わせ面；
- 回転・組立基準；
が共存します。
全表面を一律に処理すると、外観は合格でもはめあいが変わる、あるいは機能面を保護した結果、マスキング境界や治具接点が目立つ、といった問題が起こります。
02｜色調ばらつきは材料段階から始まる
| 上流要因 | 外観への影響 |
|---|---|
| 合金・材料状態 | アルマイト後のベース色、反射感 |
| 材料ロット | ロット間の微妙な色調差 |
| 素材・成形履歴 | 表面・組織の均一性 |
| CNC加工目 | 処理後も残ることがある |
| 局部再加工 | 周囲と異なる反射 |
| 補修・異常手直し | 外観差の高いリスク |
外観要求の高い部品では、量産時の材料供給元や前工程状態の不要な変動を減らすことが重要です。
03｜CNC加工目がアルマイト後にも見える理由
アルマイトは加工面を自動的に平滑化する工程ではありません。
工具経路方向、つなぎ目、ビビリ、工具摩耗、手直し部分などは、処理後も明暗差、テクスチャ差、反射方向の違いとして残ることがあります。
したがって外観加工はRaだけで判断できません。同じ粗さでも加工目の方向、連続性、局部欠陥は大きく異なります。

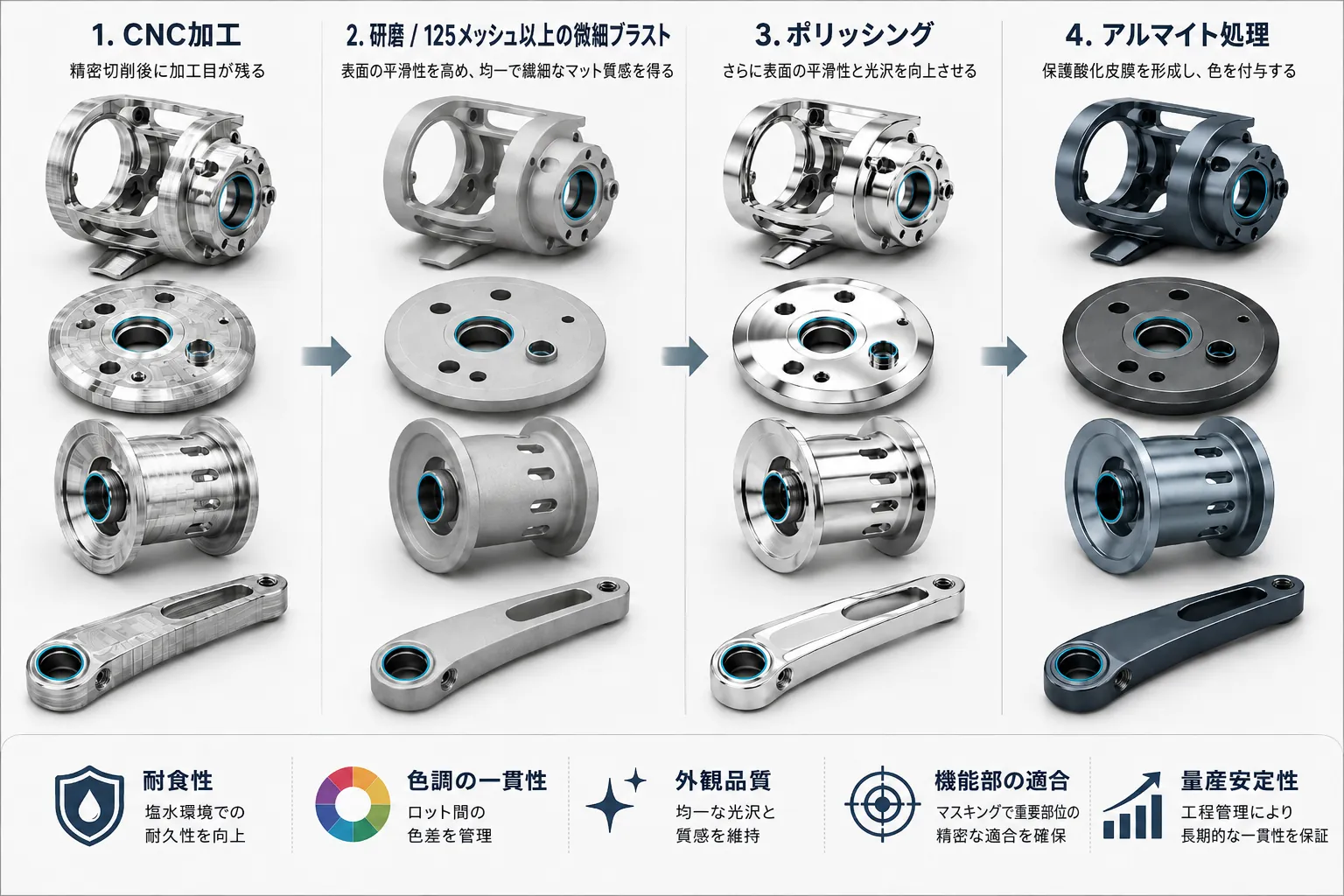

04｜CNC肌、研磨、ブラストでは外観がどう変わるか
| 表面ルート | 代表的な外観 | 主な管理項目 |
|---|---|---|
| CNC後に処理 | 加工感を残す | 加工目、つなぎ |
| 研磨後に処理 | 明るい反射 | 波打ち、過研磨、局部光沢 |
| ブラスト / マット | 均一で低反射 | 粒度感、均一性、エッジ |
| 部分組合せ | 意匠差を作る | 境界の再現性 |
どれか一つがすべてのリールに最適というわけではありません。製品が求めるデザイン言語を先に決め、その外観に合わせて表面ルートを選びます。
05｜研磨は明るいほど良いわけではない
過研磨では、
- エッジが丸くなる；
- 平面に波打ちが出る；
- 局部寸法が変わる；
- 作業者によって反射感が変わる；
- アルマイト後に明るいが均一でない；
といった問題が起こります。
重要なのは最高光沢ではなく、
安定テクスチャ + 安定形状 + 再現可能なアルマイト外観
です。
06｜外観面と分けて管理すべき機能部
| 機能部 | 主なリスク | 明確にする項目 |
|---|---|---|
| 軸受穴 | 皮膜ではめあい変化 | マスキング、完成寸法 |
| 位置決め穴 | 再現位置変化 | 処理後寸法と基準 |
| ねじ | 組付け抵抗変化 | 皮膜許容の有無 |
| 合わせ面 | 組立姿勢変化 | 接触面と皮膜条件 |
| スプール軸関連部 | 回転状態への影響 | 完成はめあい、振れ |
| 外観面 | 色差、傷、テクスチャ | 色、光沢、限度見本 |
図面や工程票で Cosmetic / Functional / Masking の領域を明確にすると管理しやすくなります。
07｜部品形状が見た目の色に影響する理由
リール部品には、深いポケット、内側面、薄いエッジ、コーナー、穴、曲面があります。
局部的に濃く見える、薄く見える場合、着色条件だけでなく、
- 下地表面；
- 前処理；
- 形状による反射；
- 治具位置；
- 局部手直し；
も確認します。
外観異常は最終工程だけでなく、工程全体で原因を追う必要があります。
08｜治具接点とマスキングをDFMで決める理由
アルマイトには導電と保持が必要なため、治具接点を完全になくすことは難しい場合があります。
A面に治具跡が出れば、色調が合格でも外観不良になります。
試作DFMで、
- A面はどこか；
- 治具接点を許容する場所；
- マスキングが必要な機能部；
- マスキング境界の見え方；
- 組立後に工程接点を隠せるか；
を決めることが重要です。
09｜色調と外観をどう検査するか
| 検査項目 | 管理方法 |
|---|---|
| 色調 | 承認色板、限度見本、指定測定 |
| 光沢 | 統一観察条件または指定方法 |
| テクスチャ | 標準サンプル比較 |
| 加工目 / 研磨 | 方向と欠陥限度 |
| 治具跡 | 位置と可視限度 |
| 傷 / 打痕 | 外観限度基準 |
| ロット間差 | 留めサンプルと記録 |
目視検査では、照明、角度、背景を統一しないと検査者間差が大きくなります。
10｜色が合っていても表面処理合格とは限らない
最終評価では必要に応じて、
皮膜状態 + 封孔 + はめあい寸法 + 外観 + 組立
を確認します。
サイドプレートの色が非常に良くても軸受穴がきつくなれば不合格です。スプールの色が揃っていても機能はめあいに影響が出れば、完成品としては十分ではありません。
11｜試作から量産で色調が変動する理由
Prototype｜試作
少数品は材料選別、再研磨、個別調整で良い外観を作れても、量産再現性を証明したことにはなりません。
Pilot Production｜パイロット生産
固定する項目は、
- 材料供給元・状態；
- CNC外観加工方法；
- 研磨 / ブラスト基準；
- 治具接点とマスキング；
- 表面処理ルート；
- 検査照明；
- 色調・外観限度見本；
です。
Mass Production｜量産
材料ロット、工具摩耗、研磨材と作業差、ブラスト材状態、表面処理ロット、治具状態、手直し品混入、包装傷などを管理します。
量産の目標は一個の非常にきれいなサンプルではなく、複数ロットを同じ許容外観ウィンドウに維持することです。
12｜リール外観部品のRFQで提供したい情報
| RFQ情報 | なぜ重要か |
|---|---|
| 2D図面 | 機能寸法、マスキング、外観面を確認 |
| 3Dモデル | 曲面、深部、治具、可視領域を判断 |
| 材料・状態 | アルマイトと外観リスクを評価 |
| 目標色 | 色調基準を設定 |
| 表面テクスチャ | CNC、研磨、ブラストなどを指定 |
| A/B/C面定義 | 外観検査優先度を設定 |
| 機能はめあい | マスキングと完成寸法を決定 |
| 限度見本 / 色板 | 許容外観ウィンドウを明確化 |
| 数量 / 年間数量 | ロット管理と留めサンプルを計画 |
外観要求と機能要求を早い段階から一緒に定義することで、「色は合うが組めない」「寸法は合うが外観NG」という問題を減らせます。
よくある質問
同じロットのリール用アルミ部品でも、アルマイト後に色調差が出るのはなぜですか？
最終色はアルマイト槽だけで決まるわけではありません。合金・材料状態、CNC加工肌、研磨やブラストの均一性、前処理、部品形状、皮膜、着色条件などが外観に影響します。同じ指定色でも下地状態が異なると目視差が出ることがあります。
リールの軸受穴や位置決め穴も外観面と同じようにアルマイトしてよいですか？
一律には決められません。軸受穴、位置決め穴、ねじ、合わせ面に皮膜を許容するかは、完成寸法とはめあい要求から決めます。高リスク機能部はマスキング、処理後寸法、後加工などの方針を明確にする必要があります。
研磨を明るく仕上げるほどアルマイト外観も良くなりますか？
必ずしもそうではありません。研磨は反射特性を変え、材料差や前工程差を目立たせることもあります。最大光沢ではなく、安定して再現できる表面テクスチャを目標にし、目標アルマイト色と限度見本を組み合わせて確認することが重要です。
リール外観部品を試作から量産へ移行するとき、色調をどう安定させますか？
材料供給元または材料状態、CNC外観加工、研磨・ブラスト基準、治具接点とマスキング、表面処理ルート、検査照明、限度見本を固定し、ロットごとの色調と外観記録を残します。量産では複数ロットが同じ許容外観ウィンドウ内に入ることが重要です。
