直接答案
渔轮的“顺滑”不是一个齿轮参数，而是一个啮合系统结果。
主齿轮单件做得很精密，如果机身上的轴孔位置、主轴垂直度、Pinion位置、轴承位、垫片或轴向预压发生变化，实际齿面接触仍会偏离设计状态。因此：
齿轮精度合格 ≠ 啮合几何正确 ≠ 整轮手感顺滑
更接近功能的尺寸链是：
机身基准 → 轴承位 → 主轴 / Pinion轴线 → 齿轮安装位置 → 中心距 → 轴向间隙 → 最终啮合状态
01｜为什么“齿感”不能只归因于齿轮本身？
渔轮主齿轮与Pinion工作在由机身、轴、轴承和侧盖共同建立的空间关系中。两只齿轮单独检测都合格，只要安装几何发生变化，接触位置和齿侧间隙仍会改变。
| 影响源 | 可能改变什么 | 可能表现 |
|---|---|---|
| 主齿轮齿形 / 齿面 | 接触质量 | 颗粒感、噪声 |
| 主齿轮端跳 | 啮合位置周期变化 | 转一圈某处发涩 |
| Pinion径向跳动 | 啮合中心周期变化 | 周期性异音 |
| 两轴中心距 | 齿侧间隙和接触深度 | 发紧或空程 |
| 主轴垂直度 | 齿面接触姿态 | 偏磨、阻力变化 |
| 轴承游隙 / 预压 | 实际工作轴线 | 手感漂移 |
| 垫片 | 轴向安装位置 | 过紧、过松或空程 |
| 毛刺 / 异物 | 局部接触 | 偶发卡点、颗粒感 |
因此，一出现“齿感不好”就只收紧齿轮公差，往往不能解决根因。
02｜齿轮啮合的功能尺寸链是什么？
可以把渔轮的啮合系统简化为：
机身功能基准 → 主齿轮轴承位 / 主轴 → Pinion轴承位 / 轴线 → 两轴中心距 → 齿轮轴向位置 → 最终齿面接触
这里每一个节点都可能贡献误差。
图纸上的中心距也不是两个孤立孔中心的数学距离。实际工作中心距建立在轴承配合、轴线姿态、轴本身状态和装配后的壳体几何之上。
如果轴孔位置正确，但轴线发生倾斜，最终齿面接触仍可能不均匀。

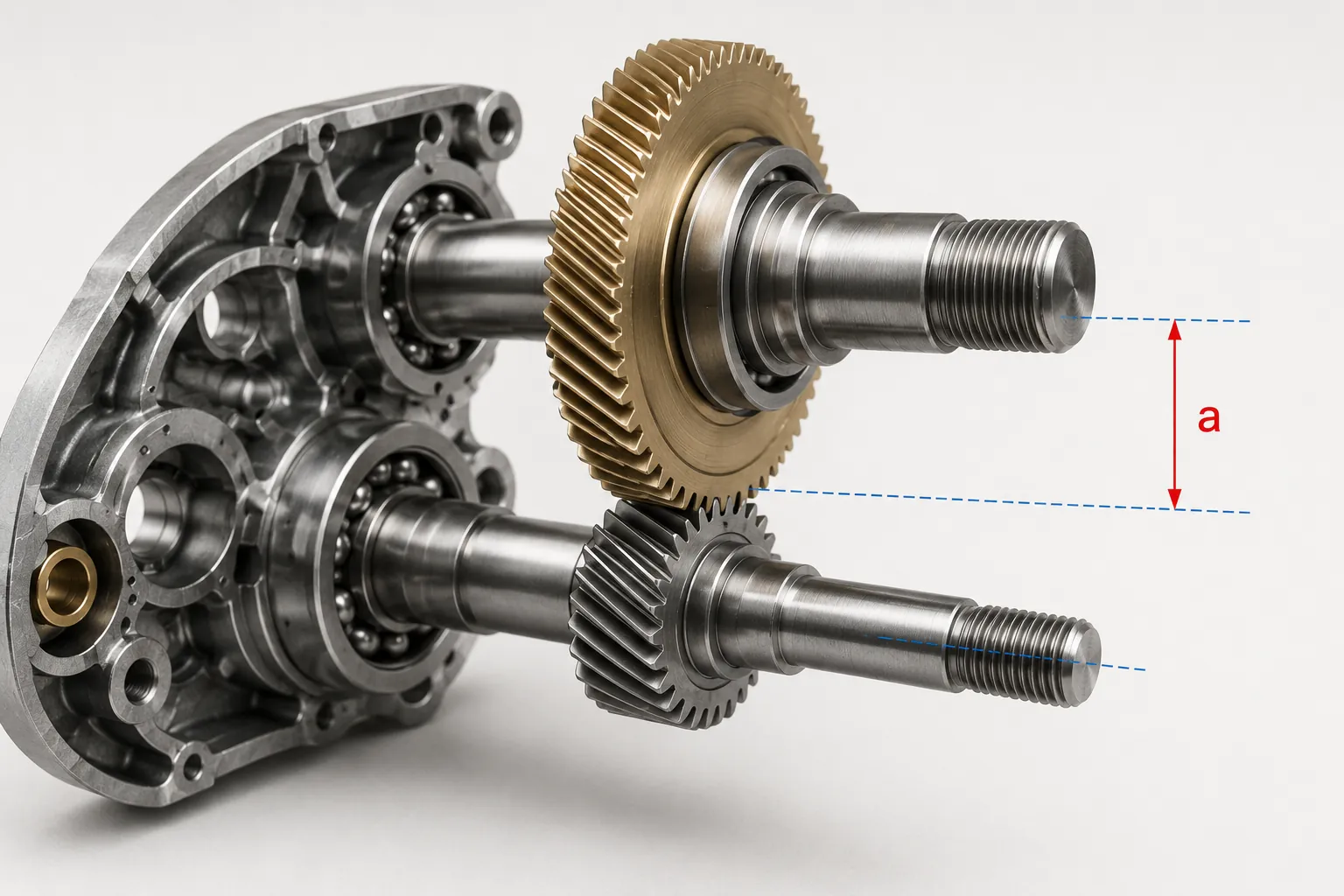

03｜中心距偏大或偏小，会怎样改变手感？
| 中心距状态 | 可能出现的啮合变化 | 可能表现 |
|---|---|---|
| 偏小 | 接触更深、局部干涉风险增加 | 转动发紧、阻力增加 |
| 处于设计窗口 | 接触和间隙较稳定 | 转动与声音较均匀 |
| 偏大 | 接触变浅、间隙增加 | 空程、敲击感、异音 |
但中心距不能脱离具体齿轮参数单独判断。
齿形、轴向安装位置、轴承游隙、壳体变形都会影响实际工作状态。目标不是追求一个所有渔轮通用的“最佳中心距”，而是让具体产品的啮合窗口能够稳定重复。
04｜位置度、垂直度、同轴关系和跳动分别控制什么？
轴孔位置度
决定主轴或Pinion轴线在机身中的空间位置，是中心距建立的基础之一。
轴线垂直度
决定轴线相对安装基准是否倾斜。孔中心位置正确，并不代表轴一定“站得直”。
同轴关系
用于控制同一旋转系统中多个孔、轴承位或轴段之间的共同轴线关系。
跳动
反映齿轮或轴绕基准旋转后，齿部、外圆或端面的周期变化。
因此应先确定功能基准，再选择对应失效模式的GD&T，而不是简单地把所有尺寸都收紧。
05｜轴承位为什么会改变实际齿轮中心距？
轴承位不是一个“放进轴承的孔”这么简单。
实际轴线位置会受到：
- 轴承位孔径和圆度；
- 两个支撑位置之间的轴线关系；
- 轴承与孔的配合；
- 轴承游隙或预压；
- 轴本身的直线度和跳动；
- 机身或侧盖锁紧后的几何状态；
共同影响。
如果轴承位过紧造成局部变形，或者两个支撑位置没有保持预期轴线，实际运行轴线就可能偏离图纸理论轴线。
所以轴承位检测应服务于“轴线稳定”，而不是只报告一个孔径数字。
06｜主齿轮与Pinion应该优先控制哪些CTQ？
| 零件 / 接口 | 关键CTQ | 主要影响 |
|---|---|---|
| 主齿轮 | 齿形、端面跳动、安装面、内孔关系 | 手感、周期性阻力、噪声 |
| Pinion | 齿部径向跳动、同轴关系、端面、毛刺 | 啮合、离合滑动、异音 |
| 主轴 | 直线度、垂直度、轴向定位 | 主齿轮姿态 |
| 机身轴承位 | 孔径、位置、轴线关系 | 中心距和轴系稳定 |
| 侧盖支撑 | 重复定位、轴承位置 | 装配后轴线变化 |
| Shim / 垫片 | 厚度、组合、装配方向 | 轴向间隙和预压 |
真正的CTQ不是“公差越小越好”，而是识别哪些特性一旦漂移，就会直接传递到啮合和用户手感。
07｜为什么垫片不能替代几何精度？
垫片通常可以用于：
- 调整轴向间隙；
- 设置轴承或齿轮轴向位置；
- 微调预压；
- 补偿设计允许范围内的装配差异。
但它不能真正修复：
- 两轴中心距错误；
- 轴孔位置度偏差；
- 主轴垂直度超差；
- 齿轮端跳或径向跳动；
- 轴承位不同轴；
- 齿面或Pinion端部毛刺。
如果量产中同一型号持续依赖技术员反复换垫片才能获得一致手感，就应该回到尺寸链和CTQ重新分析，而不是把选配当成永久解决方案。
08｜为什么小毛刺会被放大成“齿感问题”？
渔轮齿轮系统中的很多功能表面处于旋转、滑动或反复啮合状态。
Pinion端面、内孔入口、齿顶、齿根、轴肩等位置的小毛刺，即使不会让基本尺寸超差，也可能导致：
- Pinion滑动不顺；
- 离合脱开或复位不彻底；
- 局部啮合异常；
- 某个角度出现卡点；
- 装配时划伤轴或轴承配合面。
因此去毛刺需要按功能区域管理，并保证去毛刺过程不破坏关键长度、轮廓和配合面。
09｜如何把尺寸检测和啮合验证连接起来？
只检测零件尺寸，还不能证明最终啮合状态正确。
更完整的验证链可以是：
单件尺寸 → 轴孔 / 轴线几何 → 齿轮跳动 → 装配轴向间隙 → 啮合状态 → 转动扭矩 / 手感 / 声音
| 检测对象 | 典型方法 |
|---|---|
| 轴孔位置与轴线关系 | CMM / 专用检具 |
| 轴承位尺寸 | 精密内径测量 |
| 主齿轮端跳 | 百分表 / 跳动检测 |
| Pinion径向跳动 | 跳动或齿轮检测 |
| Shim厚度 | 精密厚度测量 |
| 装配轴向间隙 | 位移、塞规或专用方法 |
| 最终啮合状态 | 转动扭矩、规定手感、声音或功能测试 |
检测方法应由图纸、公差和产品要求决定，不应把某一种设备机械套用到所有零件。
10｜从样件到量产，为什么“顺滑度”特别容易漂？
Prototype｜样件
少量样机可以通过选配、垫片和手工调整得到很好的手感，因此不稳定的尺寸链可能被隐藏。
Pilot Production｜试产
开始固定：
- 功能基准；
- 轴孔加工与检测方法；
- 齿轮安装方向；
- Shim矩阵；
- 去毛刺标准；
- 润滑位置与用量；
- 啮合验证方法。
Mass Production｜量产
重点监控：
- 刀具磨损造成轴孔尺寸或位置漂移；
- 夹具重复定位变化；
- 齿轮批次的跳动和齿面差异；
- 轴承配合与游隙变化；
- Shim混料或厚度波动；
- 毛刺与清洁度差异；
- 装配过程造成的预压和轴向位置变化。
量产稳定的目标，是让不同操作员和不同批次都能在既定工艺窗口内获得接近的啮合状态，而不是依赖少数熟练人员逐台调整。
11｜齿轮与轴系RFQ最好提供哪些资料？
| RFQ资料 | 为什么重要 |
|---|---|
| 2D图纸 | 明确齿轮、轴孔、基准、GD&T和跳动 |
| 3D模型 | 理解机身、轴承位和齿轮空间关系 |
| 齿轮参数 | 判断啮合和中心距设计边界 |
| 轴与轴承规格 | 建立真实支撑和配合条件 |
| 基准体系 | 确定位置度、垂直度和跳动如何测量 |
| Shim / 轴向间隙要求 | 评估装配调整策略 |
| 毛刺和边缘要求 | 识别滑动、啮合和装配风险区 |
| 润滑与装配要求 | 判断最终验证状态 |
| 数量 / 年用量 | 规划夹具、检具和过程控制方案 |
如果出现“单个零件全部合格，但总装手感仍不一致”，RFQ和DFM阶段就应该把相关零件放到同一条啮合尺寸链中评审，而不是继续单独收紧某一只齿轮的公差。
常见问题 FAQ
渔轮齿轮精度合格，为什么摇柄转起来仍有颗粒感？
齿轮精度只是啮合系统的一部分。主齿轮端跳、Pinion径向跳动、两轴中心距、主轴垂直度、轴承游隙、垫片和润滑状态都会改变实际接触位置，因此单个齿轮合格并不能保证整轮顺滑。
渔轮齿轮中心距偏大或偏小会有什么影响？
中心距偏小可能导致啮合过紧、转动阻力增加和局部接触异常；中心距偏大则可能增加空程、异音和啮合不稳定。实际允许范围应由具体齿轮参数、轴承支撑、轴向位置和装配间隙共同确定。
调整垫片能不能解决所有渔轮齿轮啮合问题？
不能。垫片主要用于调整轴向位置、预压或局部装配间隙。如果根因是轴孔位置度、中心距、轴线垂直度、齿轮跳动或毛刺，单纯增加或减少垫片只能改变现象，不能修复几何基准问题。
渔轮齿轮系统从样件转入量产时最应该监控哪些CTQ？
应优先监控主齿轮与Pinion相关轴孔位置、中心距、主轴垂直度、齿轮径向和端面跳动、轴承位尺寸与配合、关键轴向间隙以及毛刺状态，并用装配后的啮合和扭矩或手感验证确认尺寸链。
