直接结论
在人形机器人关节中，谐波减速器与行星减速器并不存在一个绝对的“更好”答案。谐波减速器利用柔轮弹性变形实现大减速比和极低背隙，特别适合轴向空间受限、追求轻量化和高定位精度的关节；精密行星减速器通过太阳轮、行星轮、内齿圈和行星架的刚性啮合与载荷分担，更容易获得高效率、高刚性和较好的冲击承载能力。
真正进入一体化关节执行器后，比较不能停留在减速器样本参数。电机、减速器、输出轴承、编码器和输出法兰最终都要被同一套结构件定位。Reducer Accuracy ≠ Joint Accuracy：减速器只是误差链的一部分，壳体与接口件能否保持同轴度、轴承配合和装配稳定性，决定了理论性能能否真正落到机器人关节上。
| 对比维度 | 谐波减速器 | 精密行星减速器 | 对关节设计的直接影响 |
|---|---|---|---|
| 传动原理 | 柔轮弹性变形、多齿啮合 | 太阳轮、行星轮、内齿圈刚性啮合 | 决定载荷路径与壳体支撑逻辑 |
| 单级减速比 | 通常更高 | 通常较低，需要时可多级组合 | 影响轴向长度、输入转速和电机匹配 |
| 背隙 | 极低是典型优势 | 精密型同样可做到很低 | 两者都需要高精度安装基准 |
| 效率 | 受柔性变形和工况影响 | 单级精密行星通常更有优势 | 影响连续运行温升和电池利用 |
| 刚性与冲击 | 需要结合柔轮疲劳和峰值扭矩评估 | 刚性齿轮和多行星分载更适合高动态载荷 | 影响轴承支撑与壳体刚度设计 |
| 轻量与扁平化 | 很有优势 | 同样可轻量化，但设计平衡不同 | 影响壁厚、深腔和变形控制 |
| 中空走线 | 成熟且常见 | 也可实现中空结构 | 影响轴承、编码器和线束路径 |

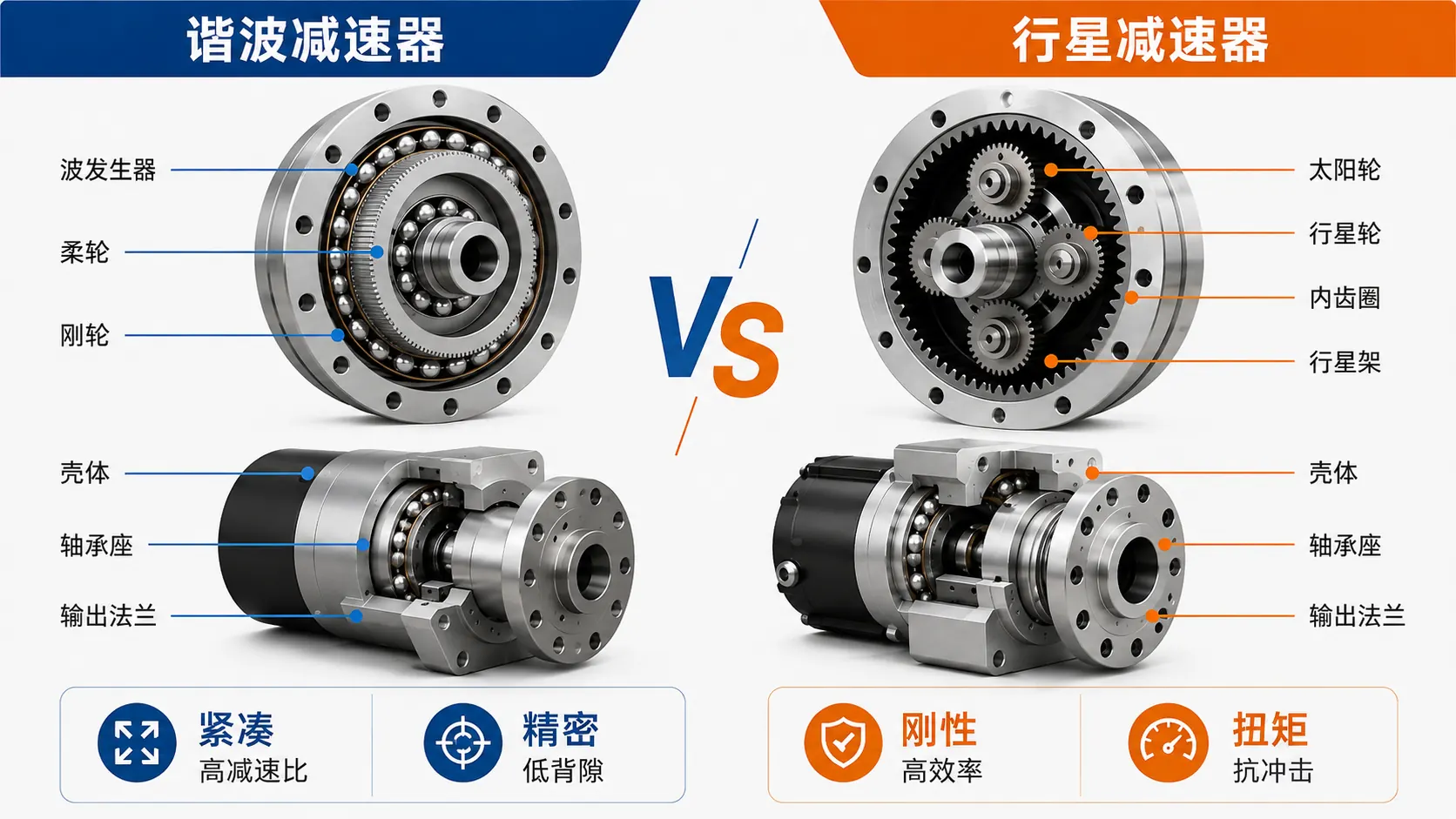

1｜结构差在哪里：柔性变形 vs 刚性齿轮分载
谐波减速器的通用技术基础是波动齿轮减速机构。典型结构由 Wave Generator、Flexspline 和 Circular Spline 组成。波发生器让薄壁柔轮产生椭圆形弹性变形，柔轮与刚轮在两个区域啮合，因为两者存在少量齿数差，波发生器每转一圈，柔轮只产生很小的相对转动，因此可以在一级结构内获得很大的减速比。
行星减速器则完全不同。太阳轮作为输入，多个行星轮同时与太阳轮和内齿圈啮合，行星架输出扭矩。它的核心不是弹性变形，而是多个刚性齿轮共同承担载荷。因此，在同样讨论“机器人减速器”时，两种技术真正不同的是内部载荷如何产生、如何传递，以及外围结构必须怎样把这些载荷稳定地接住。
这也是为什么只看“减速比”并不足以选型。执行器工程师还要同时看减速器与电机、轴承、输出结构之间的机械边界。
2｜减速比与背隙：谐波的先天优势，行星的精密化能力
谐波减速器最强的技术特征之一，是以单级获得较大的减速比，同时保持极低背隙。对于机器人而言，这可以减少多级传动叠加带来的尺寸、重量和回程误差问题。
但“行星减速器背隙一定很大”已经不符合今天的精密伺服产品。现代精密行星减速器通过齿形设计、轴承支撑、预紧和制造精度控制，同样可以把回程间隙压得很低。因此，两种技术更适合被看作并行的精密传动方案，而不是简单的高端与低端关系。
| 选型问题 | 谐波减速器更有吸引力的情况 | 行星减速器更有吸引力的情况 |
|---|---|---|
| 单级需要较大减速比 | 优势明显 | 可能需要多级或不同电机匹配 |
| 极低回程误差 | 典型强项 | 精密型可以进入同一精度区间 |
| 希望缩短轴向尺寸 | 通常有利 | 取决于级数和中空结构 |
| 允许更高输入速度、重视效率 | 需要核对具体效率与温升曲线 | 通常更有利 |
| 关节存在频繁冲击 | 必须仔细核对峰值载荷与寿命 | 刚性分载结构通常更容易应对 |
因此，机器人选型不应问“哪个参数更漂亮”，而应问：在目标扭矩、速度、尺寸和寿命下，哪一种结构能让整个关节的系统代价最低。
3｜刚性、冲击与效率：为什么高动态关节会重新审视行星方案
柔轮是谐波减速器获得高减速比和低背隙的关键，也是设计时必须认真看待的疲劳部件。连续转速、平均负载、重复峰值扭矩和瞬时冲击都会进入寿命评估。对于动作频率较高、经常加减速或落地冲击明显的关节，只看额定扭矩并不够。
行星机构由多个行星轮分担载荷，刚性齿轮啮合使其在高动态工况中具有天然吸引力。它通常更容易在效率、刚性和冲击承载之间取得平衡，但具体效率、寿命和允许冲击仍会随减速级数、润滑方式、轴承配置和实际工况变化，因此应以具体型号和完整负载谱进行判断。
对人形机器人而言，这个差异会进一步传导到机械结构：谐波关节更需要保护高精度传动不被外围安装误差和壳体变形破坏；行星关节除了精度，还需要确保高扭矩和冲击下轴承与壳体的载荷路径不会显著变形。
4｜轻量化与中空：两种方案都能做，机械代价不同
人形机器人希望把质量尽量靠近躯干，远端关节尤其敏感。因此，减速器的外径、轴向长度、中空孔径和与无框电机的集成方式，经常与减速比同样重要。
谐波减速器的扁平化优势非常明显。从行业产品演进可以看到，高扭矩、长寿命、超薄、超扁平、大中空和轻量化一直是谐波减速器的重要发展方向。与此同时，精密行星减速器也持续向低背隙、中空化和高扭矩密度发展，这说明机器人和伺服市场需要的是多种架构，而不是单一路线。
精密行星同样可以做中空结构，为配线、管路和信号通道预留中心空间。对于执行器设计，真正要比较的不是“有没有中空”，而是中空后还剩多少轴承空间、壳体截面和输出支撑刚性。
5｜放进 Joint Actuator 后：壳体设计为什么开始分化
一体化关节通常把无框力矩电机、减速器、轴承、编码器甚至制动器压缩到同一模块。此时 Housing 不再只是保护罩，而会同时承担 Motor Housing、Reducer Mount、Bearing Seat 和 Structural Frame 的功能。
谐波执行器为了保持紧凑，经常出现薄壁、深腔、短轴向尺寸和高度同轴的叠层结构。它的制造风险往往集中在：大量去料后壳体释放残余应力、轴承孔失圆、减速器定位面与电机轴线偏离，以及阳极处理后精密配合发生变化。
精密行星执行器同样需要同轴，但设计更容易把重点放在高刚性输出支撑和载荷路径。尤其当关节承受较大倾覆力矩时，轴承座和壳体截面在负载下的变形，比静态 CMM 数据更值得关注。
| 壳体设计问题 | 谐波执行器 | 行星执行器 |
|---|---|---|
| 主要目标 | 紧凑、轻量、保持高精度减速器的安装几何 | 刚性、载荷路径、保持多齿轮系统稳定工作 |
| 常见结构风险 | 薄壁释放、装夹变形、安装面微倾斜 | 高载荷下轴承座和壳体弹性变形 |
| 电机与减速器关系 | 高度集成，同轴误差非常敏感 | 同样要求同轴，且输入端刚性重要 |
| 输出端 | 需要隔离外部载荷对精密传动的干扰 | 更强调支撑刚度与冲击稳定性 |
| 工艺重点 | 一致基准、薄壁工艺、装配后复检 | 一致基准、轴承座、载荷界面和刚度 |
6｜同轴度：两种减速器都关键，但失效机制不同
机器人关节可以抽象成一条旋转基准链：
Motor Axis → Reducer Axis → Output Bearing Axis → Encoder Axis → Output Flange
谐波减速器本身已经可以提供很低的传动回差，如果外围结构中的电机孔、减速器止口和轴承座不在同一轴线上，高精度减速器的优势会直接被安装误差吃掉。表现可能是周期性跳动、轴承偏载、编码器周期误差或噪声上升。
行星执行器的同轴误差除了影响输出跳动，还可能改变齿轮和轴承的受力分布。如果结构在负载下偏斜，多行星之间原本希望实现的均匀分载也会受到影响。
所以，两种执行器真正需要控制的不是“某个孔做到 ±0.01 mm”，而是多个功能接口围绕同一个 Datum System 保持几何关系。对于复杂一体壳体，能够在同一次装夹或稳定的基准转换中完成关键孔和端面，通常比单独把每一个尺寸做得很小更有意义。
7｜轴承座与输出支撑：精度和刚度在这里汇合
减速器负责改变速度和扭矩，但机器人连杆带来的径向力、轴向力和倾覆力矩最终还要由输出轴承结构承担。交叉滚子轴承在高精度机器人关节中很常见，因为它可以在紧凑结构中同时承受多方向载荷，但具体轴承形式仍取决于执行器架构。
对于谐波执行器，输出支撑的重要任务是保持高精度输出，并尽量避免外部载荷通过不合理的路径影响减速器。对于行星执行器，高动态负载下的支撑刚度更突出：轴承孔的位置、圆度、肩部垂直度以及壳体在锁紧后的变形，都可能影响长期运行状态。
| 轴承座 CTQ | 为什么两种结构都关注 | 谐波侧更敏感的问题 | 行星侧更敏感的问题 |
|---|---|---|---|
| 孔径与配合 | 决定游隙、预紧和装配状态 | 压装变形传递到精密输出 | 高载荷下配合稳定性 |
| 圆度 / 圆柱度 | 决定滚道受力均匀性 | 薄壁壳体卸夹后失圆 | 壳体受载后的几何稳定 |
| 肩部垂直度 | 决定轴承姿态 | 输出轴倾斜会放大跳动 | 倾斜会改变载荷路径 |
| 同轴度 | 连接减速器与输出轴线 | 直接消耗低背隙系统的精度预算 | 影响齿轮、轴承和输出分载 |
| 装配后复检 | 真实状态不等于自由状态 | 螺栓和轴承预紧可能使薄壁变形 | 锁紧力可能改变支撑几何 |
8｜输出法兰：两条技术路线最后都汇聚到同一个接口
无论内部是谐波还是行星，机器人的下一节连杆最终都从 Output Flange 获得运动和扭矩。因此，输出法兰是减速器性能与机器人机构之间的最后一道机械接口。
Face Runout 会形成轴向摆动，Radial Runout 会形成旋转偏心，安装孔位置度影响下一节连杆的基准，端面与旋转轴的垂直度则会直接改变关节轴姿态。对单个关节而言，这些误差可能很小；但人形机器人有多个串联自由度，误差会沿运动链继续传播。
因此，“减速器背隙很小”不等于“机器人末端精度就高”。真正需要的是减速器、轴承座、编码器和输出法兰共同建立一条稳定的功能尺寸链。
9｜制造 CTQ 对比：哪些尺寸真正决定执行器性能
图纸可能有几十甚至上百个尺寸，但不是所有尺寸都值得以同样的质量资源控制。进入样件验证和量产后，更重要的是识别与功能直接相关的 CTQ。
| 制造 CTQ | 谐波执行器的主要关注 | 行星执行器的主要关注 | 推荐验证 |
|---|---|---|---|
| Reducer Locating Bore | 防止高精度减速器偏心 | 保持输入、齿轮组与输出中心 | CMM / 同轴度 |
| Motor Stator Bore | 控制气隙与输入轴线 | 控制气隙及高速输入稳定性 | CMM / 圆度 |
| Output Bearing Bore | 防止薄壁压装后失圆 | 保证高载荷支撑几何 | 圆度、圆柱度、装配复检 |
| Mounting Face | 避免减速器倾斜 | 避免轴承和齿轮轴线偏斜 | 平面度、垂直度 |
| Output Flange | 保持关节输出姿态 | 保持高扭矩输出稳定 | 端跳、径跳、位置度 |
| Housing Wall Stability | 轻量化后容易释放变形 | 需要兼顾轻量和刚度 | 粗加工后复测、最终CMM |
| Surface Treatment Allowance | 精密配合面需考虑膜厚与遮蔽 | 同样影响轴承与定位配合 | 阳极前后尺寸确认 |
| Assembly Deformation | 轴承预紧、螺钉锁紧影响明显 | 高夹紧力和载荷接口影响明显 | 装配状态测量 |
这也是精密执行器结构件与普通外壳最大的区别：真正重要的是功能基准之间的关系，而不是把所有尺寸一律做成极小公差。
10｜失效模式 VS：同样的噪声，根因可能完全不同
执行器出现 Noise、Heat、Runout 或 Position Drift 时，减速器往往最先被怀疑，但结构件和装配同样可能是根因。把失效现象放回两种架构中比较，判断会更有效。
| 现象 | 谐波执行器优先排查 | 行星执行器优先排查 |
|---|---|---|
| 周期性输出跳动 | 减速器止口、输出轴承与法兰同轴度 | 输入/输出轴线、轴承座与法兰同轴度 |
| 装配后转动阻力增大 | 薄壁壳体锁紧变形、轴承预紧 | 轴承预紧、壳体偏斜、输出支撑变形 |
| 噪声升高 | 安装面倾斜、轴承偏载、输入偏心 | 齿轮受力不均、轴承偏载、壳体刚性不足 |
| 温升异常 | 柔性传动工况、轴承状态、安装应力 | 齿轮/轴承损失、输入转速、预紧状态 |
| 批次手感不一致 | 薄壁尺寸漂移、表面处理和装配差异 | 配合尺寸、轴承状态和装配扭矩差异 |
这张表的价值不在于直接判定故障，而在于提醒工程团队：减速器、结构件与装配必须作为一个系统一起验证。
11｜样件到量产：两种方案最后面对的是同一个问题——过程能力
做 10 件样件时，工程师可以通过选配、返修和人工调整解决很多问题。做到数千件以后，这些方法会迅速失效。此时最重要的不是“曾经做出过一件合格品”，而是关键尺寸的分布是否稳定。
对于谐波执行器，薄壁 Housing、Bearing Bore、Reducer Datum 和 Output Runout 很容易受到材料残余应力、装夹力、刀具磨损和阳极处理影响。对于行星执行器，除了这些因素，还要关注高刚性轴承座和载荷接口的批次一致性。
量产阶段应把真正的 CTQ 纳入 SPC / Cpk，而不是对所有普通尺寸平均投入资源。尤其是 Bearing Bore、Reducer Locating Bore、Motor Bore、Output Flange Runout 和关键同轴关系，应尽早建立测量方法、抽检频率、刀具寿命和异常反应规则。
12｜选型矩阵：什么时候更偏谐波，什么时候更偏行星
不能把“肩关节=谐波、膝关节=行星”当成固定规则。不同机器人厂家对扭矩密度、速度、动作策略、成本和寿命的定义不同，同一个关节也可能出现不同技术路线。
更合理的方法，是把选型要求转成工程权重：
| 设计条件 | 更偏谐波减速器 | 更偏精密行星减速器 |
|---|---|---|
| 单级需要高减速比 | ◎ | △ |
| 极低背隙优先 | ◎ | ○～◎ |
| 轴向空间非常紧 | ◎ | ○ |
| 轻量化优先 | ◎ | ○～◎ |
| 高效率连续运行 | ○ | ◎ |
| 高频加减速 | ○ | ◎ |
| 冲击与峰值载荷突出 | 需重点核算 | ◎ |
| 高刚性输出 | ○～◎ | ◎ |
| 中空走线 | ◎ | ◎ |
| 成本与供应链成熟度 | 取决于规格与平台 | 取决于规格与平台 |
“◎”不是绝对优劣，而是提醒设计者优先检查对应产品路线。最终应以具体减速器样本、负载谱和寿命要求进行计算与验证。
13｜DFM 与 RFQ：要让供应商理解的是完整关节边界
对于执行器结构件，只有一张壳体图纸往往不足以判断制造风险。加工方越早知道减速器、轴承和电机之间的功能关系，越容易识别哪些公差应该收紧，哪些地方可以通过基准、工序或装配策略降低成本。
| RFQ / DFM 输入 | 为什么需要 |
|---|---|
| 2D 图纸 + 3D 模型 | 识别 GD&T、薄壁、深腔和加工可达性 |
| 减速器型号与机械接口 | 确定 Locating Bore、Mounting Face 与载荷边界 |
| 电机与轴承规格 | 判断配合、同轴度、预紧和装配路径 |
| 连续 / 峰值扭矩与使用工况 | 判断壳体刚度和关键接口风险 |
| 功能基准与尺寸链 | 区分普通尺寸与真正 CTQ |
| 材料与状态 | 判断残余应力、加工顺序和稳定性 |
| 阳极 / 镀层 / 其他表面处理 | 提前规划配合面遮蔽和尺寸补偿 |
| 样件、试产与年用量 | 决定夹具、刀具、测量和 SPC 方案 |
| 检测与装配验证要求 | 明确 CMM、圆度、跳动及装配状态验收 |
对于已经进入平台化开发的执行器厂家，同一系列 Small / Medium / Large Joint 如果能够复用基准体系、装夹逻辑和检测方法，量产时的制造稳定性通常会比每个关节完全重新定义更容易建立。
14｜结论：比较的终点不是减速器，而是完整执行器
谐波减速器把高单级减速比、极低背隙和紧凑性放在设计核心；精密行星减速器则通过刚性齿轮分载、高效率和高动态承载形成另一条有竞争力的路线。在小型工业机器人和人形机器人关节中，这两类精密减速方案都具有明确的应用空间。
对人形机器人执行器来说，两条路线最终都会汇聚到同一个制造问题：
Motor → Reducer → Bearing → Encoder → Output Flange
能否被稳定地放进一套轻量、高刚性、可重复量产的结构中。
因此，真正值得比较的不只是 Ratio、Backlash 或 Rated Torque，而是选择某种减速器之后，整个关节的精度预算、载荷路径、热与寿命、壳体结构、轴承支撑、装配方法和量产过程能力是否能够闭环。
FAQ
人形机器人应该选择谐波减速器还是行星减速器？
没有一种减速器适合所有关节。高减速比、极低背隙、紧凑和轻量化通常更偏向谐波减速器；高效率、高刚性、冲击承载和高动态工况通常更有利于精密行星减速器。最终应结合连续扭矩、峰值扭矩、减速比、速度、空间、重量、寿命和成本共同选型。
谐波减速器的背隙一定比行星减速器小吗？
谐波减速器的结构天然适合实现极低背隙，但精密行星减速器同样可以做到很低的回程间隙。实际比较不能只看减速器类别，而应以具体型号的背隙、扭转刚度、寿命和完整关节误差链为准。
减速器精度很高，为什么关节装配后仍然会出现跳动或噪声？
因为关节精度不只由减速器决定。电机孔、减速器定位孔、输出轴承座、编码器基准和输出法兰之间的同轴度、垂直度、圆度、装配变形和预紧状态都会进入最终误差链。高精度减速器安装在不稳定的结构基准上，仍可能出现跳动、噪声、温升或寿命下降。
执行器结构件询价时需要提供哪些资料？
建议提供2D图纸和3D模型，并说明减速器型号与安装接口、电机和轴承规格、连续与峰值扭矩、功能基准和GD&T、材料与热处理状态、表面处理、关键配合、预计样件和量产数量，以及需要的CMM、跳动或装配验证要求。
