ヒューマノイドロボットのハーモニック減速機と遊星減速機を比較：構造・選定・精密部品加工

技術的な結論

ヒューマノイドロボットの関節では、ハーモニック減速機と遊星減速機のどちらが常に優れている、という答えはありません。ハーモニック減速機はフレクスプラインの弾性変形を利用し、大きな減速比と極小バックラッシをコンパクトな構造で実現しやすい方式です。一方、精密遊星減速機はサンギヤ、プラネットギヤ、リングギヤ、キャリアによる剛体歯車のかみあいと荷重分散を利用し、高効率、高剛性、衝撃荷重への対応で魅力があります。

関節アクチュエータに組み込むと、カタログ上の減速機精度だけでは性能は決まりません。モータ、減速機、出力軸受、エンコーダ、出力フランジを同じ構造基準で位置決めする必要があります。Reducer Accuracy ≠ Joint Accuracy であり、ハウジングの幾何精度、軸受はめあい、組立変形まで含めて初めて関節性能になります。

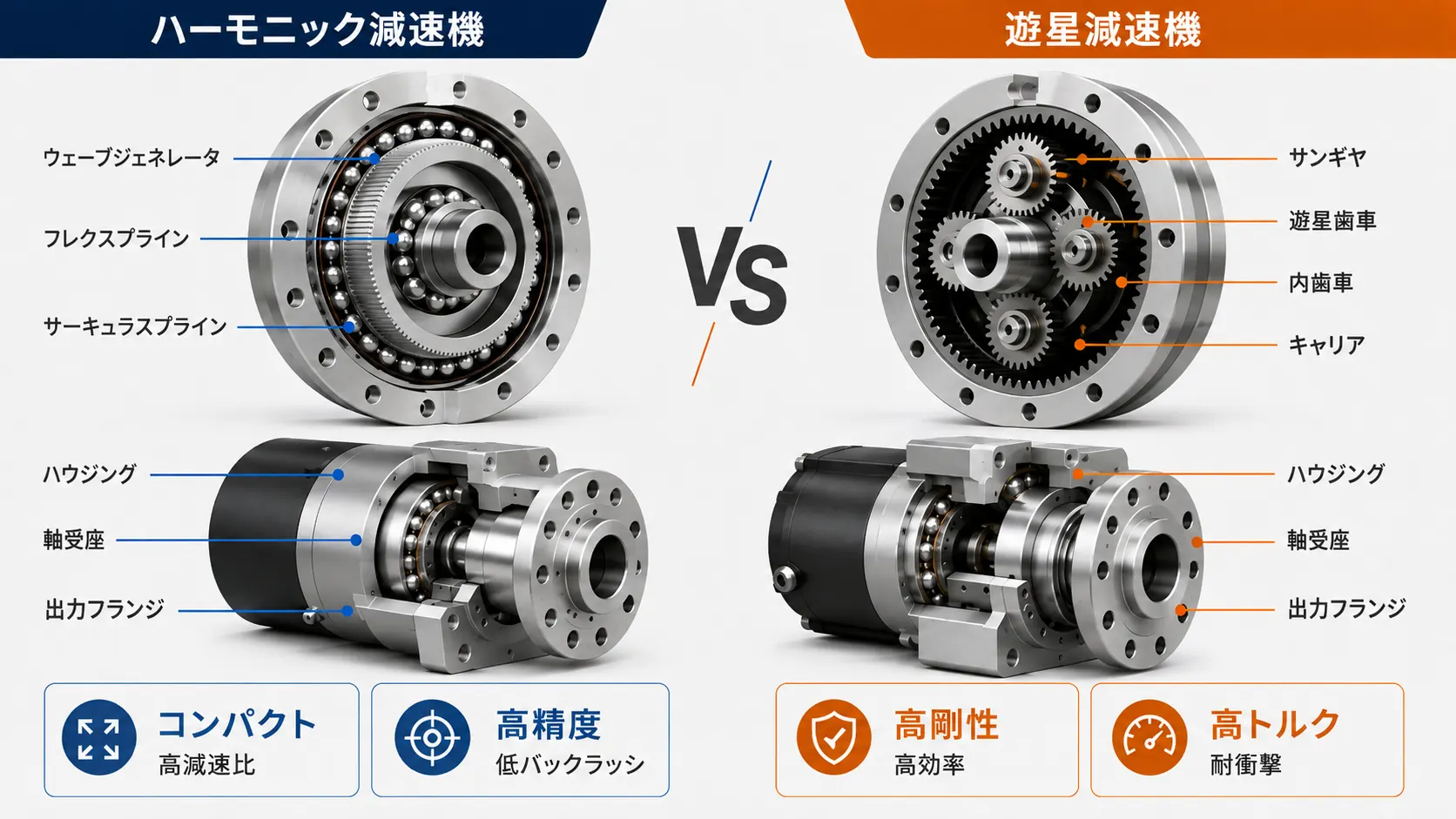

1｜構造の違い：弾性変形か、剛体歯車による荷重分散か

一般名称でいう波動歯車減速機は、代表的に Wave Generator、Flexspline、Circular Spline の3要素で構成されます。ウェーブ・ジェネレータが薄肉のフレクスプラインを楕円状に変形させ、フレクスプラインとサーキュラ・スプラインのわずかな歯数差を利用して、大きな減速比を得ます。

遊星減速機は異なる考え方です。サンギヤを入力とし、複数のプラネットギヤがリングギヤとかみ合い、一般的な構成ではキャリアから出力します。ポイントは弾性変形ではなく、複数の剛体歯車で荷重を分担することです。

この違いは減速機内部だけにとどまりません。トルクがハウジングへどのように流れるか、出力側をどう支持するか、どの程度の構造変形まで許容できるかというアクチュエータ設計にも直接つながります。

2｜減速比とバックラッシ：ハーモニックの強みと精密遊星の進化

ハーモニック減速機がロボット関節で広く検討される理由の一つは、単段で大きな減速比を得ながらバックラッシを極めて小さくできることです。多段化を避けやすいため、寸法、質量、累積バックラッシを抑えたい関節に有利です。

一方、「遊星減速機はバックラッシが大きい」という理解は、現在の精密サーボ用途では十分ではありません。現代の精密遊星減速機は、歯形設計、軸受支持、予圧、加工精度の管理によってバックラッシを大きく抑えることができます。そのため両方式は、高級・低級という関係ではなく、精密モーション用途で並行して選ばれる方式と考える方が適切です。

したがって、カタログ上の一つの数値ではなく、必要トルク、速度、寸法、寿命を満たすためのシステム全体の代償で判断することが重要です。

3｜剛性・衝撃・効率：高ダイナミック関節で遊星が再評価される理由

フレクスプラインはハーモニック減速機の高減速比と低バックラッシを生み出す重要部品である一方、繰返し弾性変形を受けます。そのため、連続回転数、平均トルク、繰返しピークトルク、瞬間的な衝撃を寿命評価に入れる必要があります。

遊星機構は複数のプラネットギヤで荷重を分担し、剛体歯車がかみ合うため、高ダイナミック運転に適した特徴を持ちます。一般に効率、剛性、耐衝撃性のバランスを取りやすい一方、実際の効率、寿命、許容衝撃は段数、潤滑、軸受構成、使用条件によって変わるため、採用機種と実負荷スペクトルで判断する必要があります。

アクチュエータ構造に置き換えると、ハーモニック関節では取付誤差やハウジング変形によって精密減速機の性能を失わないことが重要です。遊星関節では同軸精度に加え、高トルクと衝撃下でも軸受座とハウジングの荷重経路を維持することがより重要になります。

4｜軽量化と中空：どちらも可能だが、機械的な代償が異なる

ヒューマノイドロボットでは末端側の質量ほど運動慣性への影響が大きいため、減速比だけでなく外径、軸方向長さ、中空径、モータとの一体化方法が重要です。

ハーモニック減速機は偏平化との相性が良く、業界全体でも高トルク、長寿命、薄型、超偏平、大中空、軽量化へと開発が進んできました。一方、精密遊星減速機も低バックラッシ、中空化、高トルク密度へ進化しており、精密モーション市場では複数の方式が並行して使われています。

精密遊星減速機でも中空化は可能で、配線や配管を中央に通す構造を採用できます。したがって比較すべきは「中空かどうか」ではなく、中空径を確保した後に軸受断面、ハウジング剛性、出力支持がどれだけ残るかです。

5｜Joint Actuatorに組み込むと、ハウジング設計はどう変わるか

一体型関節では、フレームレスモータ、減速機、軸受、エンコーダ、場合によってはブレーキまで一つのモジュールに収めます。このとき Housing は単なるカバーではなく、Motor Housing、Reducer Mount、Bearing Seat、Structural Frameを兼ねる機能部品になります。

ハーモニックアクチュエータでは、短い軸方向寸法の中に薄肉、深いポケット、高い同軸関係を集中させる設計が多くなります。そのため、切削による残留応力解放、軸受穴の真円度、減速機位置決め径とモータ軸のずれ、アルマイト後のはめあい変化が製造リスクになります。

遊星アクチュエータも同軸度は重要ですが、高い出力剛性と荷重経路がより大きな設計要素になります。大きな転倒モーメントを受ける関節では、無負荷状態のCMM測定値だけでなく、荷重時の軸受座やハウジング断面の弾性変形も考慮する必要があります。

6｜同軸度：どちらも重要だが、不具合の出方が異なる

関節の回転基準は次のようなチェーンで考えられます。

Motor Axis → Reducer Axis → Output Bearing Axis → Encoder Axis → Output Flange

ハーモニックアクチュエータでは、低バックラッシの減速機を採用しても、モータ取付内径、減速機位置決め径、出力軸受座が同一軸上に安定していなければ、周期的な振れ、軸受偏荷重、エンコーダ周期誤差、騒音増加につながります。

遊星アクチュエータでは、同軸誤差は振れや軸受寿命だけでなく、歯車の荷重分担にも影響し得ます。構造が荷重で傾けば、複数のプラネットギヤに均等に荷重を分ける条件が崩れやすくなります。

したがって重要なのは、単独の穴径公差を小さくすることではなく、機能インターフェース同士の幾何関係を一つのDatum Systemで管理することです。重要穴と端面を同一段取りで加工する、あるいは基準移しを明確に管理することが、むやみに全寸法を厳しくするより有効な場合があります。

7｜軸受座と出力支持：精度と剛性が交差する場所

減速機は回転速度とトルクを変換しますが、ロボットリンクから入るラジアル荷重、アキシアル荷重、転倒モーメントは最終的に関節の支持構造で受けます。交差ローラ軸受はコンパクトな構造で多方向荷重を支持できるため精密ロボット関節でよく使われますが、実際の軸受形式はアクチュエータ設計によって異なります。

ハーモニックアクチュエータでは、出力支持によって高精度出力を保ち、外力が不適切な経路で減速機内部へ入ることを避けることが重要です。遊星アクチュエータでは、高ダイナミック荷重下で支持剛性を維持することがより重要になります。

8｜出力フランジ：二つの方式が最後に合流するインターフェース

内部がハーモニックでも遊星でも、次のロボットリンクへ運動とトルクを渡すのはOutput Flangeです。そのため、出力フランジは伝達性能とロボット運動学をつなぐ最終機械インターフェースになります。

Face Runoutは軸方向の振れ、Radial Runoutは回転偏心につながり、取付穴位置度は次段リンクの基準を左右します。さらに、取付面と回転軸の直角度がずれると関節軸そのものが傾きます。単一関節では小さな差でも、直列に接続された複数関節では誤差が運動チェーンへ伝播します。

つまり、減速機のバックラッシが小さいだけでは、ロボット末端精度は決まりません。減速機、軸受座、エンコーダ、出力フランジを一つの機能寸法チェーンとして管理する必要があります。

9｜製造CTQ比較：アクチュエータ性能を決める寸法はどれか

関節ハウジングの図面には多数の寸法がありますが、すべてを同じ強度で管理する必要はありません。試作から量産へ進むときに重要なのは、関節機能に直結するCTQを特定することです。

アクチュエータ構造部品で本当に重要なのは、すべての寸法を極端に厳しくすることではなく、機能基準間の関係を安定させることです。

10｜不具合モード比較：同じ騒音でも原因は同じとは限らない

アクチュエータでNoise、Heat、Runout、Position Driftが発生すると減速機を最初に疑いがちですが、構造部品と組立状態も重要な原因候補です。

この表は故障診断を断定するものではありません。減速機、構造、組立を同じ検証ループで確認するための考え方です。

11｜試作から量産へ：最後はどちらも工程能力の問題になる

10個の試作では、選別、修正、手作業調整で解決できることがあります。しかし数千個の量産では、その方法は成立しません。「一度合格品を作れたか」ではなく、「重要寸法の分布が長期に安定するか」が問題になります。

ハーモニックアクチュエータの薄肉Housing、Bearing Bore、Reducer Datum、Output Runoutは、材料残留応力、クランプ力、工具摩耗、アルマイト処理の影響を受けやすい項目です。遊星アクチュエータも同じ変動要因を持ちますが、高剛性軸受座や荷重インターフェースのロット安定性がより重要になります。

量産では、図面上の全寸法を同じように追うのではなく、真のCTQをSPCや工程能力管理へ移すことが重要です。Bearing Bore、Reducer Locating Bore、Motor Bore、Output Flange Runout、主要同軸関係について、測定方法、抜取頻度、工具寿命、異常時の反応ルールを明確にしておく必要があります。

12｜選定マトリクス：どの条件でハーモニック寄り、遊星寄りになるか

「肩はハーモニック、膝は遊星」のように関節位置だけで固定するのは危険です。ロボットメーカーごとにトルク密度、速度、歩容、コスト、寿命の前提が異なるため、同じ関節でも異なる方式が成立します。

より実務的なのは、要求仕様を設計ウェイトに変換することです。

記号は絶対評価ではありません。最終判断は採用候補減速機の仕様、荷重スペクトル、寿命条件で検証する必要があります。

13｜DFMとRFQ：図面だけでなく関節全体の境界条件を共有する

アクチュエータ構造部品は、ハウジング単体図だけでは製造リスクが見えないことがあります。減速機、軸受、モータの機能関係を加工側が早い段階で理解できれば、本当に厳しくすべき公差と、基準設計・工程・組立で合理化できる公差を分けやすくなります。

Small / Medium / Large Jointのようにアクチュエータをプラットフォーム化する場合、基準体系、治具ロジック、検査方法をシリーズ内で共通化できれば、量産工程の安定化につなげやすくなります。

14｜まとめ：比較の終点は減速機ではなく、完成したアクチュエータ

ハーモニック減速機は高い単段減速比、極小バックラッシ、コンパクト化を中心にした方式です。精密遊星減速機は剛体歯車による荷重分散、高効率、高剛性、高ダイナミック負荷に強みを持つ方式です。小型産業用ロボットやヒューマノイド関節では、どちらの精密減速方式にも明確な適用領域があります。

ヒューマノイド関節では、二つの方式は最終的に同じ製造課題へ集約されます。

Motor → Reducer → Bearing → Encoder → Output Flange

これらを軽量、高剛性、量産再現性のある一つの構造にまとめられるかどうかです。

したがって、Ratio、Backlash、Rated Torqueだけで選定を終えるのではなく、精度配分、荷重経路、発熱、寿命、ハウジング、軸受支持、組立方法、工程能力まで含めて関節システムとして閉じることが重要です。

FAQ

ヒューマノイドロボットにはハーモニック減速機と遊星減速機のどちらを選ぶべきですか？

すべての関節に最適な減速機は一つではありません。高い単段減速比、極小バックラッシ、コンパクト化、軽量化を優先する場合はハーモニック減速機が有力で、高効率、高剛性、衝撃荷重、高ダイナミック動作を重視する場合は精密遊星減速機が有力です。連続トルク、ピークトルク、減速比、速度、スペース、質量、寿命、コストを合わせて選定する必要があります。

ハーモニック減速機は必ず遊星減速機よりバックラッシが小さいのですか？

ハーモニック減速機は構造上、極小バックラッシを実現しやすい一方、精密遊星減速機も低バックラッシ化されています。実際の比較では減速機の種類だけで判断せず、採用機種のバックラッシ、ねじり剛性、寿命と関節全体の誤差配分を確認する必要があります。

高精度の減速機を使っても、関節組立後に振れや騒音が出るのはなぜですか？

関節精度は減速機だけで決まりません。モータ取付内径、減速機位置決め径、出力軸受座、エンコーダ基準、出力フランジ間の同軸度、直角度、真円度、組立変形、予圧状態が最終的な誤差チェーンに入ります。高精度減速機でも、構造側の基準が不安定であれば振れ、騒音、発熱、寿命低下につながる可能性があります。

アクチュエータ構造部品の見積依頼では、どの資料が必要ですか？

2D図面と3Dモデルに加え、減速機型式と取付インターフェース、モータと軸受仕様、連続およびピークトルク、機能基準とGD&T、材料と熱処理状態、表面処理、重要はめあい、試作数量と量産数量、CMM、振れ、組立検証などの要求を提示することを推奨します。
