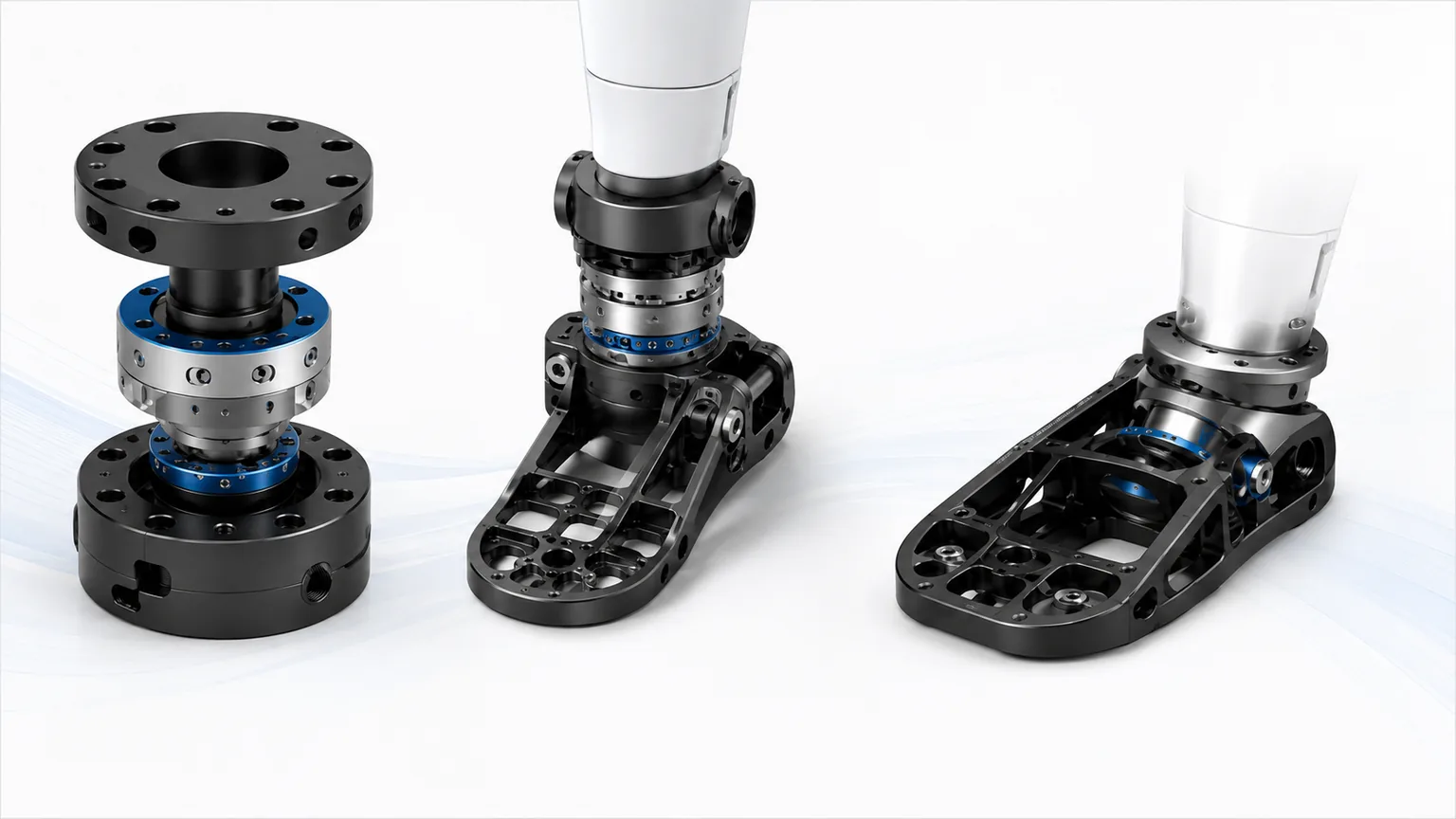

人形机器人足部如何制造：踝关节接口、足底框架、力传感器与落地冲击控制

直接结论

人形机器人足部不是一块简单的平板，而是四个系统的交汇点：

1. 结构承载： 承受整机重量、步行地面反力、推蹬和跌落冲击；
2. 运动接口： 连接踝关节执行器、轴承、减速器和小腿框架；
3. 传感接口： 安装六维力传感器、压力传感器或多点触觉阵列；
4. 地面接口： 通过鞋底材料、接触形状和柔顺结构适应不同地面。

足部制造的核心不是把外形做得像人脚，而是让载荷、传感、摩擦和变形都可预测。

1. 为什么足部对整机控制特别重要

机器人站立和行走时，控制系统需要判断：

• 哪只脚已经接触地面；
• 地面反力和力矩是多少；
• 中心压力位于足底什么位置；
• 足部是否发生滑移、翘起或边缘接触；
• 地面是否存在斜坡、台阶或局部凸起；
• 落地冲击是否超过允许范围。

足部结构变形、传感器安装偏心和鞋底局部压缩都会影响这些判断。因此，足部的机械结构和传感标定必须作为一个整体开发。

2. 刚性足、柔顺足和分段足怎么选

研究中的仿生足部常利用纵向和横向足弓、被动关节或弹簧吸收地面反力，减少冲击直接作用于力传感器。但柔顺结构必须有可预测的刚度、限位和回程，否则会增加控制模型的不确定性。

3. 控制模型里的“理想足”不能直接变成制造规格

二足步行研究为了降低计算复杂度，常会把足部进行理想化。例如，有平面二足模型把足部质量设为零，假定整块足底始终与地面接触、足底摩擦无限大，并把着地碰撞视为完全非弹性过程；同时用左脚支撑、右脚支撑以及着地切换来描述步态状态。

这些假设有助于研究控制和轨迹切换，但不能直接转化为实体足部的工程边界。真实产品必须面对：

• 足部质量和转动惯量不为零；
• 着地可能从脚跟、脚尖或边缘开始；
• 摩擦系数有限，并随鞋底、粉尘、油污和地面材料变化；
• 落地碰撞具有结构柔顺、阻尼、回弹和局部塑性；
• 左右支撑切换依赖接触传感器、力传感器和状态估计；
• 足首扭矩、鞋底变形和传感器安装误差都会改变控制模型。

因此，机械、传感和控制团队应共同建立“模型假设—实物参数”对照表。

这类模型的真正价值，是帮助定义需要由足部硬件提供的可测量参数，而不是要求实体结构去满足理想化假设。

4. 可变曲率足底：形状、刚度与接触检测要同时验证

平足底适合形成面接触、静止支撑和较直观的力控制；曲面足底可以通过滚动改变接触点，使步态更接近被动滚动过程。研究中提出过在步行过程中把足底从平面变为圆弧面的机构，使机器人能够在稳定站立和滚动步行之间切换。

这类机构揭示了一个重要工程矛盾：

足底越容易变形，驱动负载越小，但承受地面反力时越容易产生非预期变形；足底越硬，形状保持越好，改变曲率所需的驱动力也越大。

研究样机通过改变弹性板的支撑和施力方式，提高了负载下的刚度及曲率重复性。对量产足部而言，应把以下项目纳入验证：

可变足底上的接触传感器还应满足：能贴合曲面、具有足够位置分辨率、轻薄、小型、表面没有妨碍滚动的凸起，并能跟随足底变形。传感器封装、导线出口和粘接层也必须作为足底轮廓的一部分管理。

5. 从动力义足和全尺寸人形机器人得到的机电一体化启示

动力义足与人形机器人用途不同，但它对远端质量、动作检测、功耗和失效安全的要求更苛刻，可为人形足部提供有价值的工程启示。

5.1 远端模块必须小型、轻量并快速响应

穿戴式动力义足需要在有限空间内集成电机、驱动板、角度传感器、惯性传感器、力传感器和电池。其开发经验说明，足部与小腿远端不能只优化结构件重量，还要计算电子、电缆、连接器、保护罩和电池的完整质量。

平地行走更重视速度和动作切换，起立、楼梯和大负载动作则更需要高扭矩。踝足模块的减速比、电机、弹性元件和散热设计，应根据任务谱而不是单一峰值工况选择。

5.2 接触与动作意图检测必须可靠

动力义足需要识别使用者何时踏出、着地和改变动作。对人形机器人同样如此：接触信号不能只用于记录，而应参与支撑模式切换、冲击控制和异常保护。

需要验证：

• 接触阈值是否随鞋底、温度和零点漂移变化；
• 脚跟、脚尖和整足接触能否区分；
• 信号延迟是否影响落地控制；
• 传感器故障、断线和饱和能否被诊断；
• 更换鞋底或重新装配后是否需要重新标定。

5.3 断电或故障时仍要有可预测状态

有动力的脚部不能把安全完全建立在持续通电上。动力义足研究强调，即使电池失效也应尽量保留基本被动行走能力。对人形机器人而言，对应的工程原则是：

• 断电后关节不会突然进入不可控自由落体；
• 制动器、机械限位和弹性元件的状态可预测；
• 足底不会因为驱动失效形成危险曲率或锁死；
• 力传感器失效时控制器能进入降级或停机策略；
• 维护人员可安全释放预紧和拆卸模块。

5.4 脚趾自由度和足底力觉应作为系统选项评估

全尺寸研究型人形机器人曾采用足首俯仰、横滚以及脚趾俯仰自由度，并使用足底力觉传感器进行ZMP检测。这说明脚趾轴和足底力觉可以直接参与步行与姿态控制。

但增加脚趾关节也会增加轴承、驱动、密封、线束、重量、尺寸链和维护成本。量产设计应比较：

• 固定脚趾；
• 被动弹性脚趾；
• 带限位的分段前掌；
• 主动脚趾轴。

选择依据应是实际任务、步态收益、能耗、可靠性和维护成本，而不是单纯追求更多自由度。

5.5 用“设计—评价—改良”快速关闭问题

动力义足开发案例强调，在同一团队内快速完成设计、试作、使用评价和改良，有助于在较短时间内迭代多个原型。人形机器人足部同样应建立短闭环：

加工样件 → 足底加载 → 传感标定 → 步行测试 → 拆检 → 参数和结构修正

每次迭代都应保留版本、零件质量、鞋底状态、传感器编号、标定系数、冲击数据和异常记录，避免改进只停留在口头经验。

6. 足部载荷路径要先于外形设计

典型载荷路径为：

地面接触面 → 鞋底或弹性层 → 足底框架 → 力传感器 → 踝关节接口 → 小腿框架

需要分别评估：

• 垂直支撑载荷；
• 前后推蹬与制动剪切力；
• 左右侧倾力矩；
• 脚尖或脚跟边缘着地；
• 单脚支撑；
• 落地冲击和跌倒碰撞；
• 足部卡住时的异常扭转载荷。

力传感器应位于清晰、连续的载荷路径中。外壳、线束支架或鞋底紧固件不能形成绕过传感器的“旁路载荷”，否则测量值不能代表真实地面反力。

7. 踝关节接口的核心CTQ

踝部结构往往空间紧凑，同时需要容纳执行器、减速器、轴承、传感器、线束和防护罩。加工基准应围绕关节轴线和足底基准建立，而不是仅按外形找正。

8. 六维力传感器安装为什么容易失真

六维力传感器通常测量三个方向的力和三个方向的力矩。安装结构对结果影响很大。

常见失真来源：

• 上下安装面不平行；
• 螺栓预紧不一致；
• 定位销和螺栓同时过约束；
• 传感器受偏心载荷；
• 线缆拉力传入传感器；
• 足底框架局部弯曲；
• 拆装后安装方向和预紧变化；
• 温度变化造成零点漂移。

推荐制造与装配控制：

1. 上下安装面在同一基准体系内精加工；
2. 明确定位与紧固的功能分工；
3. 规定螺栓等级、顺序和扭矩；
4. 避免线束形成附加载荷；
5. 传感器周围设置过载保护或机械限位；
6. 装配后执行零点、轴向加载和交叉耦合检查；
7. 更换传感器后重新标定。

9. 中心压力和地面反力为什么需要整机标定

中心压力位置通常由多个力或力矩通道计算得到。传感器本体校准不等于装入机器人后仍然准确，因为安装结构、鞋底变形、螺栓预紧和左右足差异都会改变结果。

标定至少应覆盖：

• 多个已知加载位置；
• 不同垂直载荷；
• 前后和左右剪切力；
• 单脚与双脚支撑；
• 左右足分别标定；
• 装配前后和维护后的重复性；
• 温度和长期零点漂移。

研究中的力感知鞋也会利用已知全身姿态、地面反力和中心压力进行自动或半自动标定。量产时可把标准加载工装、参考位置和软件参数与产品序列号绑定。

10. 足底框架和接触面的结构设计

7.1 足底主框架

主框架需要在较低质量下保持：

• 力传感器安装区刚度；
• 足底平面和前后掌几何；
• 螺纹、定位和鞋底固定能力；
• 边缘着地时的抗弯和抗扭；
• 冲击后的可检测性和维修性。

常见结构包括整体CNC板、深腔筋板、上下壳体、板件与隔柱组合、铸造或锻造毛坯加精加工。

7.2 可更换鞋底

鞋底属于磨损件，建议与主结构分离。设计重点：

• 摩擦系数和磨损寿命；
• 干燥、粉尘、油污等地面条件；
• 固定方式不会穿透或压伤传感器区；
• 更换后厚度和高度一致；
• 接触垫不形成局部硬点；
• 左右足更换记录可追溯。

鞋底花纹和材料会影响真实接触面积，不能只根据材料名判断摩擦性能。

11. 材料与制造路线

足部不适合把所有功能集中在一个复杂零件上。精密承载、传感器安装、弹性吸能和鞋底磨损通常应分层设计。

12. 薄壁和大平面为什么容易变形

足底框架常同时具有大平面、深腔和局部筋板。加工后容易出现：

• 足底翘曲；
• 传感器安装面不平行；
• 松夹后回弹；
• 左右镜像件变形方向不同；
• 阳极氧化或热处理后尺寸变化；
• 装配强行拉平造成传感器偏载。

推荐工艺：

1. 选择稳定材料状态；
2. 对称粗加工并保留均匀余量；
3. 粗加工后进行应力释放；
4. 分阶段加工足底、传感器面和踝部接口；
5. 使用多点低变形支撑；
6. 自由状态检查平面度；
7. 表面处理后复检；
8. 装配力传感器后检查零点和交叉耦合。

13. 落地冲击和疲劳验证

传感器没有损坏并不代表结构完全合格。冲击后还要确认安装面、螺栓预紧、足底平面和测量零点是否发生变化。

14. 从样件到量产

1. 01定义任务与地面明确速度、载荷、坡度、台阶、摩擦和冲击工况。
2. 02选择足部架构比较刚性足、分段足、弹性足弓和触觉足。
3. 03建立载荷和传感路径确保地面反力经过传感器，不形成旁路载荷。
4. 04工程样件验证踝轴、安装面、足底变形、鞋底和线束。
5. 05标定与相关性建立中心压力、地面反力和交叉耦合校准。
6. 06冲击与疲劳验证落地、边缘接触、循环和维护后的稳定性。
7. 07量产冻结确定加工基准、夹具、扭矩、校准工装和追溯。

15. RFQ和工程评审需要提供哪些资料

常见问题

人形机器人足底是不是做得越硬越好？

不是。高刚度有利于几何稳定和控制建模，但过硬结构会把落地冲击直接传给力传感器、踝关节和减速器。足部需要在定位精度、冲击吸收、地形适应和控制可预测性之间取得平衡。

六维力传感器安装面为什么要求很高？

传感器上下安装面的平面度、平行度、螺栓预紧和定位误差会引入零点漂移、交叉耦合和重复装配差异。传感器本体精度再高，如果安装结构变形或受力偏心，整机测量仍可能不可靠。

足底平面度合格是否代表机器人站立一定稳定？

不代表。站立稳定还取决于鞋底材料、局部接触、地面不平度、结构变形、中心压力估计、左右足高度和控制算法。足底平面度只是其中一个制造CTQ。

人形机器人足部量产前应做哪些验证？

应验证静载、极限关节扭矩、落地冲击、循环疲劳、鞋底摩擦、中心压力和地面反力测量、力传感器标定、左右件一致性、线束运动，以及鞋底和保护件的更换维护。
