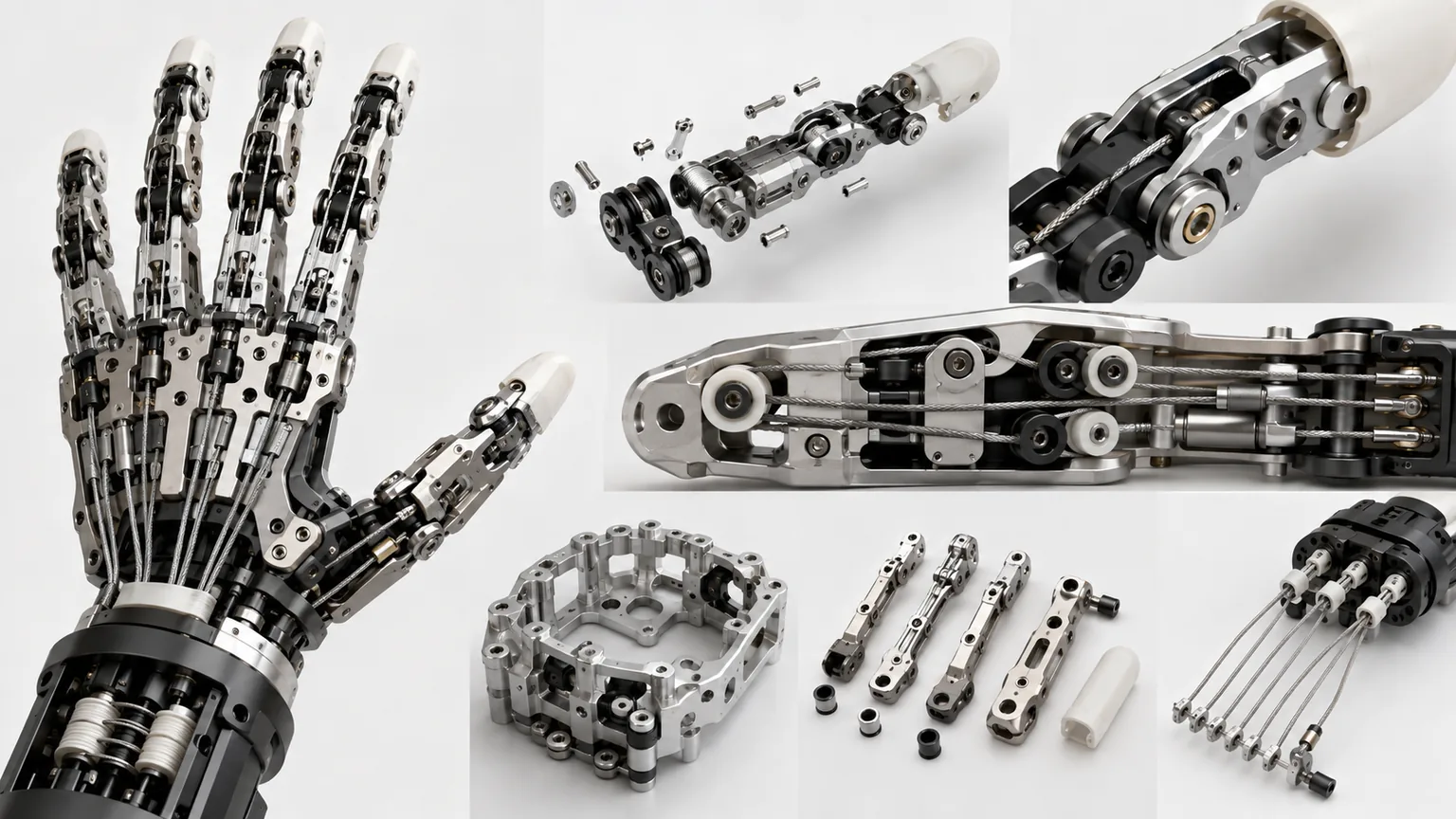

人形机器人手部骨骼如何制造：掌骨框架、指骨、关节轴、腱绳与触觉接口

直接结论

人形机器人手部同时承担四种功能：

1. 结构骨架： 保持手掌、指骨和关节中心的位置关系；
2. 传动平台： 安装电机、减速机构、连杆、滑轮、腱绳和弹性元件；
3. 感知载体： 集成关节位置、腱绳张力、指尖力觉和大面积触觉；
4. 接触界面： 通过指尖、指腹和手掌与物体发生复杂接触。

灵巧手制造的核心不是把外观做得像人手，而是让动作、摩擦、柔顺、触觉和维护状态都可预测。

1. 为什么手部比普通关节模块更难量产

手部将大量自由度压缩在很小的体积内。每个手指由多个连杆和关节组成，手掌内部还要容纳：

• 执行器或远程传动接口；
• 滑轮、卷线轮、差动机构和张紧装置；
• 位置、张力、力觉和触觉传感器；
• 电源、通信和柔性线路；
• 机械限位和过载保护；
• 可拆卸指尖和外皮。

在这种空间尺度下，一个很小的孔位偏差、垫片差异或腱绳偏磨，都可能被多个关节累积放大，最终表现为指尖位置误差、摩擦升高或抓取失败。

2. 先根据任务选择手部架构

自由度、执行器数量和可控关节数量不是同一个概念。通过关节协同、差动和欠驱动，可以让多个关节由较少执行器驱动，但制造误差和摩擦会更直接地影响实际运动关系。

3. 先分清结构自由度、主动自由度与传动方式

灵巧手讨论中，经常把“关节很多”“电机很多”和“传动复杂”混在一起。工程评审时应拆成三个维度：

• 结构自由度（DoF）： 机械上允许活动的关节数量；
• 主动自由度： 能够被独立驱动和控制的自由度，也大致对应独立执行器或独立输入数量；
• 传动方式： 执行器产生的力或位移如何送到关节，例如腱绳、连杆、丝杆、齿轮或液压。

高结构自由度并不等于高主动自由度。欠驱动手可以具有多个可动关节，但只使用较少执行器，通过差动、弹簧或物体接触自动分配关节运动。相反，接近全驱动的手可以提高独立动作能力，但会增加重量、发热、线束、控制和维护负担。

传动方式和驱动思想是两个独立选择。例如，混合驱动既可以使用腱绳，也可以使用连杆、丝杆或齿轮。工程选型不能只写“采用腱驱动”或“采用多自由度”，还应明确哪些关节主动、哪些关节耦合、哪些关节被动，以及它们如何标定和维护。

4. 用弹簧和弹性体规定指关节的屈伸顺序

单根腱绳拉动多个指关节时，各关节并不会天然按照期望顺序弯曲。实际顺序会受关节摩擦、力臂、弹簧刚度、外皮阻力和物体接触位置影响。传统的一根腱绳负责屈曲、弹簧负责伸展的结构，还可能难以获得足够的伸展力。

一种值得量产设计借鉴的方法，是通过各关节的弹性特性主动设计屈伸顺序：

• 为不同关节配置不同弹簧刚度；
• 改变同一弹簧在各关节的固定位置和有效力臂；
• 使用拉伸弹簧产生伸展力；
• 使用压缩弹簧补充或替代拉伸弹簧；
• 让覆盖骨架的弹性体同时承担皮肤与复位弹簧功能；
• 单独控制掌指关节，再让近端和远端指间关节按规定比例联动。

例如，希望指尖侧关节先弯曲时，可以让远端关节具有更低的等效复位刚度；也可以通过调整弹簧固定间距，在不更换弹簧材料的情况下改变各关节的等效作用。

这种设计把“自然弯曲”从控制软件问题转换为机械特性问题，但同时产生新的制造CTQ：

屈曲顺序合格并不代表抓取性能一定合格。还要确认接触物体后，关节能否继续顺应、握力是否足够、释放时能否完全回位。

5. 人机接触型手部需要把“触感”写进工程规格

用于搬运零件的机器人手和用于握手、护理、服务或远程接触的机器人手，评价目标并不相同。人机接触型手部除了抓取功能，还可能要求：

• 接近人体皮肤的温度；
• 柔软、连续且没有明显硬点的触感；
• 足以让对方感受到握持、但不会造成不适的握力；
• 自然、连续并具有可预测顺序的手指动作；
• 加热、柔性材料、驱动与传感结构全部容纳在人手尺寸范围内。

研究样机曾使用硅胶线状加热器提供温感、聚氨酯凝胶形成柔软表面，并以伺服电机拉动穿过指部的高强度纤维线来重现握力和手指动作。这里的具体材料和结构不是所有灵巧手的统一答案，但它说明外皮、温度和运动机构不能在开发末期才附加。

汎用人形机器人要处理多种物体，仅依靠高精度位置控制并不够。柔顺结构、触觉反馈和材料技术共同决定手部能否在物体形状、摩擦和位置存在误差时稳定接触。

柔性皮肤也可以承担多重功能：形成接触表面、保护骨架、提供摩擦、传递触觉，并通过厚度或硬度差形成不同关节的复位特性。但功能越集中，材料批次、粘接、温度、疲劳和维修后的重新标定就越重要。

6. 手掌框架是整只手的主基准

手掌框架需要同时满足：

• 与手腕输出法兰的连接刚度；
• 拇指基座和四指基座的位置关系；
• 执行器、滑轮、控制板和线束的安装；
• 手掌触觉和外皮的支撑；
• 维护时快速拆装；
• 跌落和碰撞后的可检测性。

常见路线包括整体CNC手掌、上下壳体、板框结构、金属骨架配聚合物外壳，以及增材制造的内部走线结构。

7. 拇指对掌决定手的有效工作空间

拇指不仅需要弯曲，还需要外展、旋转和对掌。它对手掌结构的影响远大于普通手指。

工程上需要回答：

• 拇指根部有几个必要自由度；
• 关节轴线是相交、偏置还是通过连杆耦合；
• 对掌时指尖能否覆盖食指、中指和手掌区域；
• 拇指基座是否与手掌执行器、线束或外壳干涉；
• 大抓握和精细捏取是否使用相同运动路径；
• 碰撞时是否具备弹性让位或机械限位。

运动学仿真只能说明理论可达范围，还要通过全手模型检查实体指骨、外皮、线束和紧固件之间的实际干涉。

8. 指骨连杆如何实现轻量和刚度平衡

指骨远离手腕，其质量会增加手指惯量和执行器负担。常见设计包括：

• 铝合金薄壁连杆；
• 钛或钢制微型销轴与嵌件；
• 工程塑料或增材制造指骨；
• CFRP薄片或管状加强件；
• 金属骨架配柔性指腹和外皮。

指骨设计不能只看静态强度，还要检查侧向碰撞、指尖偏载、反复弯曲和腱绳拉力造成的局部应力。

9. 关节轴、销轴和侧向间隙是动作稳定性的基础

手指关节通常尺寸小、数量多，对摩擦和间隙十分敏感。

重点控制：

• 轴孔同轴度和孔中心距；
• 销轴直线度、圆度和表面状态；
• 轴套、微型轴承或滑动配合；
• 左右侧板平行度；
• 垫片和止推结构；
• 轴向窜动与侧向摆动；
• 紧固后关节自由转动阻力。

过小间隙会导致装配卡滞和温升，过大间隙会增加指尖回差和触觉位置误差。量产标准应同时规定尺寸、旋转阻力和装配后的功能测试。

10. 腱绳传动的难点不是“拉得动”，而是长期一致

腱绳驱动可以把电机移到手掌或前臂，降低手指质量，但其状态会随时间变化。

主要误差来源：

• 腱绳材料伸长和蠕变；
• 滑轮槽半径与表面差异；
• 腱绳在导向孔或护套中的摩擦；
• 缠绕层数改变有效卷绕半径；
• 张紧弹簧和预紧装置变化；
• 装配后腱绳长度差；
• 外皮或线束对指关节的附加阻力。

腱绳更换后不能只恢复到原长度，还要重新检查关节零位、指尖位置和抓握力。

11. 连杆耦合与欠驱动如何降低复杂度

通过四连杆、差动机构或运动协同，可以用较少执行器协调多个关节。其价值在于：

• 减少执行器数量和电气接口；
• 提高抓取时的被动适应；
• 降低手掌内部体积和成本；
• 让手指轨迹更接近常用动作。

但耦合机构对几何尺寸非常敏感。孔中心距、连杆长度、转轴间隙和机械限位都会改变指尖轨迹。量产时应使用：

• 轨迹检具或视觉测量；
• 多姿态关节角度检查；
• 指尖位置和姿态对比；
• 左右手或不同手指的协同一致性；
• 负载下的轨迹偏差测试。

12. 柔顺性要能吸收冲击，也要能被控制系统理解

柔顺结构可以通过弹簧、弹性体、柔性铰链、串联弹性或可变刚度驱动实现。

其作用包括：

• 发生碰撞时降低峰值载荷；
• 适应不同形状物体；
• 减少对精确位置控制的依赖；
• 保护齿轮、轴承和触觉传感器。

但柔顺性会引入：

• 迟滞和非线性；
• 温度与老化变化；
• 关节实际角度难以直接估计；
• 抓握刚度随姿态变化；
• 左右手和不同手指差异。

因此，柔顺元件需要材料批次、刚度曲线、预压、安装方向和寿命后的复验，不能只以材料硬度标称值管理。

13. 触觉传感器与柔性外皮如何集成

触觉不只是指尖单点力传感。成熟灵巧手可能在指尖、指腹、侧面和手掌覆盖不同传感区域。

结构设计要避免螺钉、骨架尖角和线缆形成局部硬点。触觉皮肤安装后应重新检查零点、灵敏度、区域位置和交叉影响。

14. 关节位置传感与腱绳状态估计

小型手指很难在每个关节都安装高精度编码器。常见方案包括：

• 直接关节编码器；
• 电机侧编码器配传动模型；
• 腱绳位移和张力传感；
• 视觉或外部动作捕捉；
• 多传感器融合估计。

电机侧位置不等于指关节真实位置，特别是在腱绳伸长、柔顺变形和接触负载存在时。整手标定应建立：

电机或腱绳状态 → 关节角度 → 指尖位置 → 接触状态

并在不同温度、负载、腱绳寿命和维护状态下检查模型是否仍然有效。

15. 材料与制造路线

样件阶段可大量使用增材制造快速验证动作；进入量产后，需要根据磨损、尺寸稳定、外观、节拍和供应链重新分配加工、成型和装配路线。

16. 从样件到量产的控制路线

1. 01定义任务明确抓握对象、负载、速度、接触区域和维护要求。
2. 02选择架构比较直接驱动、连杆耦合、腱绳、欠驱动和柔顺方案。
3. 03运动与干涉验证确认拇指对掌、指尖工作空间和实体包络。
4. 04工程样件验证摩擦、回差、预紧、触觉和线束。
5. 05整手标定建立执行器、关节、指尖和触觉之间的对应关系。
6. 06寿命与碰撞验证腱绳、销轴、外皮、指尖和维护循环。
7. 07量产冻结确定基准、工装、预紧、扭矩、检测和追溯。

17. RFQ和工程评审需要哪些资料

常见问题

人形机器人灵巧手是不是自由度越多越好？

不是。自由度增加可以扩大动作能力，但也会增加执行器、轴承、传感器、线束、尺寸链、控制和维护复杂度。量产设计应根据抓取任务选择必要自由度，并通过关节耦合、欠驱动或运动协同减少无效复杂度。

腱绳驱动手为什么容易出现位置误差？

腱绳伸长、护套压缩、滑轮偏心、摩擦、预紧变化、绕线半径差异和关节回差都会造成输入位移与指节角度不一致。需要把腱绳长度、预紧、走线、摩擦和装配后的整手标定共同管理。

指骨零件尺寸合格为什么手指仍会卡滞？

多关节手指对轴孔同轴度、销轴直线度、侧向间隙、垫片厚度、表面粗糙度、腱绳偏磨和外皮干涉都很敏感。单件尺寸合格不代表叠加后的关节链摩擦和位置关系合格。

人形机器人手部量产前最重要的验证是什么？

应验证拇指对掌和抓取工作空间、指尖位置重复性、关节回差、腱绳或连杆寿命、抓握力、碰撞柔顺、触觉传感、温度影响、左右手一致性、线束寿命以及维护后的重新标定能力。
