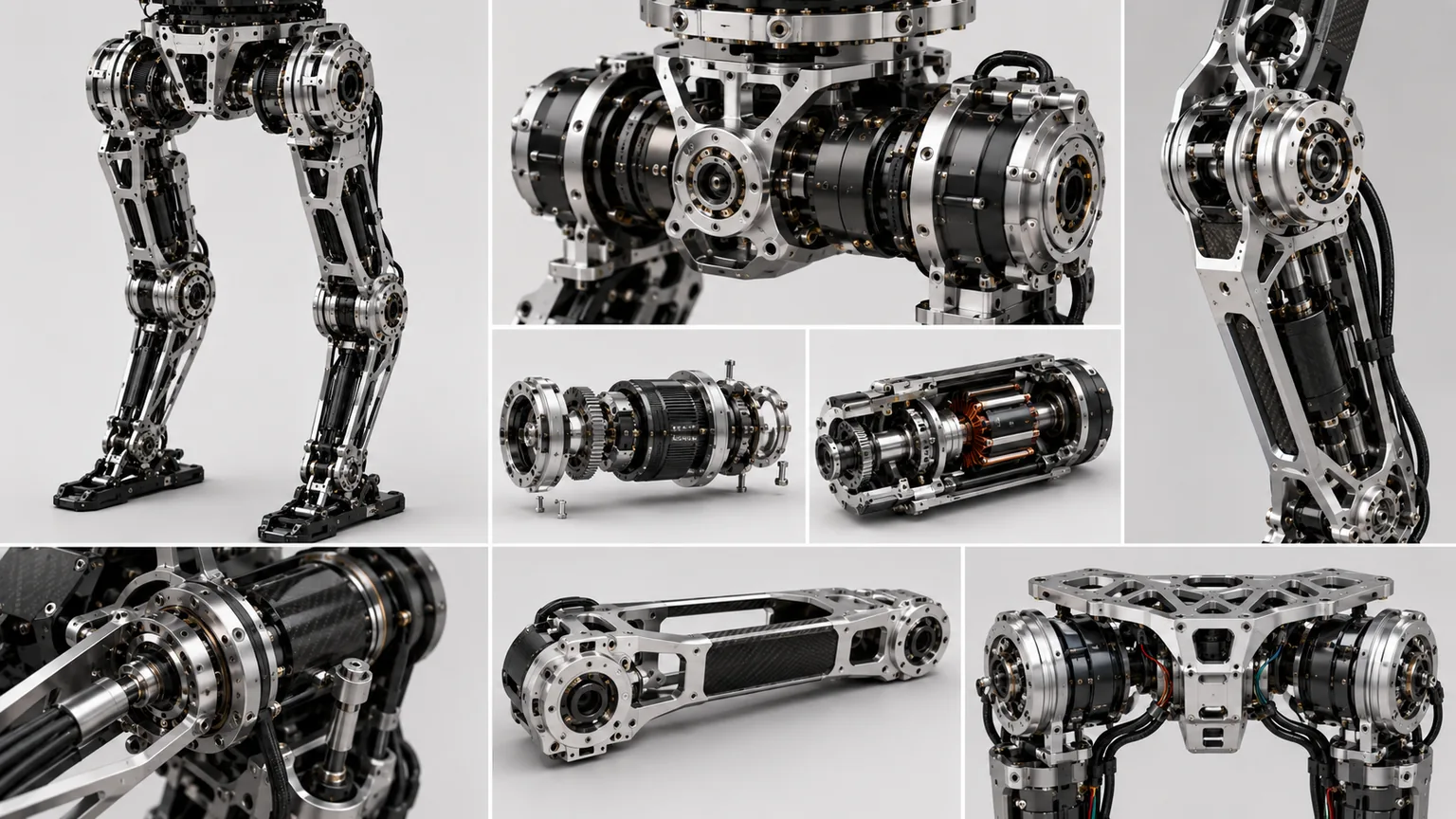

直接结论
髋部和膝部决定人形机器人能否稳定完成：
- 站立与单脚支撑；
- 前进、后退、侧移和转身；
- 下蹲、起身和弯腰搬运；
- 上下台阶和跨越障碍；
- 快速行走、跑步和跳跃；
- 受到外力后的恢复；
- 跌倒保护与自主起身。
下肢制造的完整控制链是：
骨盆接口 → 髋部三轴 → 大腿负载路径 → 膝关节 → 小腿接口 → 踝足 → 地面接触 → 整机步态
| 模块 | 主要作用 | 制造重点 |
|---|---|---|
| 髋关节 | 俯仰、横滚、偏航 | 多轴关系、扭矩、回差和线束 |
| 大腿框架 | 连接髋部与膝部 | 轻量、刚度、长度和负载路径 |
| 膝关节 | 屈伸、缓冲和推进 | 轴线、支撑、制动和冲击耐载 |
| 高扭矩执行器 | 提供运动和姿态保持 | 电机、减速器、轴承、传感和热 |
| 小腿与踝部接口 | 传递地面反力 | 基准、长度和左右腿一致性 |
| 步态标定 | 建立关节到足端的真实模型 | 零位、轴线、长度、回差和弹性 |
1. 为什么髋膝是人形机器人最难量产的区域之一
肩臂的主要负载来自手端和自身重量，而髋膝需要反复支撑整机质量，并承受地面反力和落地冲击。
典型工况包括：
- 直立时长时间抗重力；
- 单脚支撑时的横滚稳定；
- 迈步时大腿高速摆动；
- 膝关节屈伸形成推进；
- 下蹲和起身时的大扭矩；
- 行走落地时的瞬态冲击；
- 跑步和跳跃中的高功率输出；
- 跌倒、碰撞和恢复时的异常载荷。
因此，应分别定义：
- 连续扭矩；
- 峰值运动扭矩；
- 冲击耐载力矩；
- 允许回差和弹性变形；
- 热平衡和降额条件；
- 目标寿命与维护周期。
只看电机最大扭矩，无法判断关节是否适合量产。
2. 髋关节为什么通常采用三个自由度
髋部三个主要方向是：
- 俯仰： 大腿前后摆动；
- 横滚： 腿部左右侧摆和单脚平衡；
- 偏航： 腿部内外旋转和转身。
| 髋部路线 | 优势 | 风险 |
|---|---|---|
| 三个单轴串联 | 模块化、控制模型清晰 | 高度、惯量和误差累积 |
| 三轴近似相交 | 运动学接近球关节 | 布局和装配精度要求高 |
| 偏置轴结构 | 电机和减速器容易布置 | 模型复杂、干涉增加 |
| 差动或耦合机构 | 紧凑、可提高功率密度 | 解耦、回差和标定复杂 |
| 腱绳或远置驱动 | 降低腿部局部质量 | 摩擦、伸长、预紧和寿命 |
| 并联球面结构 | 多方向刚度可优化 | 零件多、加工和维护复杂 |
髋部三个方向的负载并不相同。俯仰轴通常承担步行推进和下蹲的大扭矩，横滚轴承担单脚支撑和平衡，偏航轴用于转身和足部方向控制。三轴不应因为零件共用而强行使用完全相同的减速比和支撑结构。
3. 膝关节：固定单轴还是复合旋转中心
人体膝关节的瞬时旋转中心会随屈伸变化，但多数人形机器人采用固定单轴结构，因为它具有：
- 零件少；
- 运动学模型直接；
- 轴承和减速器容易布置；
- 回差来源较少；
- 标定和维护简单；
- 更容易形成通用关节模组。
四连杆或复合中心膝关节可以：
- 改善大腿和小腿折叠；
- 改变力臂和扭矩曲线；
- 减少外壳干涉；
- 获得更接近人体的膝部轮廓。
但会增加：
- 连杆中心距尺寸链；
- 多个轴套或轴承的摩擦；
- 累积回差；
- 闭链内力；
- 装配预紧；
- 多姿态校准。
量产型通用机器人通常更重视固定单轴的可靠性；需要深蹲、贴身折叠或仿生外形时，复合中心方案才可能带来足够收益。
4. 四类领先机器人公开技术对比
以下分析仅采用截至2026年8月可确认的公开资料。各企业没有公开的齿轮参数、轴承预紧和完整尺寸链，不应通过外观视频进行确定性推测。
| 机器人路线 | 公开可确认重点 | 对髋膝制造的启示 |
|---|---|---|
| Tesla Optimus | 定制电机、齿轮传动、执行器集成、硬件验证和制造测试 | 电机、齿轮、轴承、电子、热与产线共同开发 |
| Unitree H1 / G1 | 高扭矩关节、交叉滚子轴承、内转子PMSM、双编码器、中空走线 | 用标准化模块快速覆盖不同整机尺寸和性能 |
| Honda ASIMO | 地面反力、模型ZMP、落脚位置控制、长期运行和人身安全 | 峰值性能之外，更重视数千万步重复性和跌倒风险 |
| Boston Dynamics Atlas | 共用子总成、左右腿对称、无跨关节线缆、关节可连续旋转 | 减少线缆失效、提高共用率、维修速度和模型一致性 |
这四条路线并不互相排斥。量产机器人可能同时采用：
- Tesla式的定制执行器开发；
- 宇树式的模块化高扭矩关节；
- Honda式的长期步态和安全验证；
- Atlas式的共用、对称和可维修设计。
5. Tesla Optimus：定制执行器与制造系统一体化
Tesla官方没有公开现行Optimus髋关节和膝关节的完整扭矩参数、减速器截面或轴承配置。因此，不能确定其内部BOM。
但Tesla公开的团队和岗位结构可以确认：
- 独立开发机器人电机；
- 设计和集成齿轮传动；
- 进行执行器机械和热验证；
- 开发齿轮箱装配与测试工艺；
- 将机械、电气和电磁设计联合优化；
- 面向大规模自动化和物料搬运场景。
对髋膝制造的启示是：不能先采购一个电机和减速器，再让壳体去适配。应从关节工况开始联合确定：
| 联合设计项 | 需要冻结的内容 |
|---|---|
| 电机 | 扭矩常数、转速、惯量、热和绝缘 |
| 齿轮传动 | 减速比、回差、效率、润滑和寿命 |
| 输出支撑 | 轴承类型、跨距和倾覆力矩 |
| 传感器 | 电机侧、输出侧、扭矩和温度 |
| 制动器 | 断电保持、释放时间和热 |
| 壳体 | 基准、薄壁刚度、散热和密封 |
| 电子 | 功率模块、连接器和线束 |
| 产线 | 压装、预紧、扭矩、测试和追溯 |
Tesla路线的核心不是某一种减速器，而是执行器设计、验证和制造设备同步开发。
6. 宇树H1与G1：高扭矩密度和模块化关节
宇树官方公开参数提供了较明确的髋膝基准。
H1 / H1-2
- 每条腿包含髋部三个自由度和膝部一个自由度；
- H1使用工业级交叉滚子输出轴承；
- 核心关节采用低惯量高速内转子永磁同步电机；
- H1公开的关节极限扭矩约为：膝关节360 N·m、髋关节220 N·m；
- H1大腿和小腿长度各约400 mm；
- H1-2进一步增加踝部自由度。
G1
- 每条腿六个自由度；
- 标准版和增强版公开的最大膝关节扭矩分别约90 N·m和120 N·m；
- 采用交叉滚子输出轴承和低惯量内转子永磁同步电机；
- 使用双编码器；
- 支持关节中空走线；
- 使用局部风冷；
- 大腿与小腿合计约0.6 m。
这些参数说明，H1与G1并不是简单大小缩放：
| 项目 | H1路线 | G1路线 |
|---|---|---|
| 整机方向 | 全尺寸、高运动性能 | 小型、低成本、开发平台 |
| 关节扭矩 | 髋膝输出更高 | 降低扭矩以控制质量和成本 |
| 下肢长度 | 大腿、小腿各约400 mm | 大腿和小腿合计约600 mm |
| 编码与走线 | 强调高承载关节模块 | 明确双编码器和中空走线 |
| 制造重点 | 大扭矩、轴承和热 | 紧凑、标准化和装配效率 |
公开的极限扭矩不能直接作为其他机器人设计目标。真正需要比较的是扭矩密度、持续扭矩、温升、减速器寿命和整机动作周期。
7. Honda ASIMO：从步态控制走向数千万步可靠性
Honda的价值不在于2026年的最新量产参数，而在于长期双足机器人研发积累。
Honda公开总结显示，ASIMO系列累计完成超过3326万步，累计行走约7907 km。长期运行使Honda重点关注：
- 与人共享空间时的稳定性；
- 被人碰撞后尽量不跌倒；
- 跌倒时对周围人员的风险；
- 长期重复动作下的可靠性；
- 机器人在真实生活环境中的安全边界。
Honda研究资料还总结了ASIMO步态稳定技术：
- 地面反力控制；
- 模型ZMP控制；
- 落脚位置控制；
- 不平整或倾斜地面适应；
- 跑步时抑制滑动和旋转。
这对髋膝制造提出一个重要要求：结构和执行器必须能够重复执行控制系统要求的小幅修正。
| 控制动作 | 对制造的要求 |
|---|---|
| 地面反力修正 | 髋膝低回差、可重复输出小扭矩 |
| ZMP调整 | 左右腿轴线、长度和零位一致 |
| 落脚位置修正 | 大腿、小腿有效长度准确 |
| 不平地面适应 | 关节摩擦和迟滞可预测 |
| 长期步行 | 轴承、减速器、线束和紧固寿命 |
| 人身安全 | 跌倒、碰撞、外壳和断电状态验证 |
Honda的启示是：一次跑得快不等于能长期可靠工作。髋膝量产评价必须增加累计步数、维护间隔和失效模式。
8. Boston Dynamics Atlas：共用、对称和取消跨关节线缆
Boston Dynamics公开介绍的电动Atlas不受人体关节范围限制，并强调更高效的任务动作。
2026年公开的产品化路线包括：
- 尽量重复使用相同子总成；
- 左右手臂相同；
- 左右腿相同；
- 肩部和骨盆使用重复结构；
- 执行器可以连续旋转；
- 通过取消跨关节线缆减少硬件失效来源。
这一设计对髋膝制造非常重要。
传统线束穿过髋膝关节会带来：
- 最大旋转角限制；
- 长期扭转疲劳；
- 局部摩擦和夹线；
- 连接器和护套失效；
- 线束反力影响传感器；
- 左右腿线束版本不同。
Atlas路线说明，可以通过关节本地电子、滑环或重新设计电气架构，减少跨关节线缆依赖。公开资料没有说明所有内部电气细节，因此只能确认“取消跨关节线缆”和“连续旋转”的设计目标。
同时，左右腿相同会带来：
- 减少零件种类；
- 减少左右件装错；
- 共用工装和测试程序；
- 提高备件效率；
- 简化数字模型；
- 加快维修更换。
但完全对称也会限制外形、线束和局部负载优化，需要在共用率和性能之间平衡。
9. 从四条路线提炼髋膝设计原则
| 原则 | 工程含义 |
|---|---|
| 不复制单一机器人 | 公开结构和任务不同，不能照搬参数 |
| 按轴分配扭矩 | 髋俯仰、横滚、偏航和膝部工况不同 |
| 极限与持续分开 | 最大扭矩不能代替热平衡和寿命 |
| 执行器系统设计 | 电机、减速、轴承、制动、传感和壳体一起开发 |
| 共用但不过度共用 | 通用关节降低成本，也可能造成远端增重 |
| 线束属于机械设计 | 中空走线、扭转寿命和维护必须早期确定 |
| 长期步数验证 | 峰值动作之外，要验证累计步数和维护周期 |
| 整腿标定 | 单件合格不能保证足端和步态准确 |
10. 髋关节的关键加工CTQ
| CTQ | 失控后果 | 推荐控制 |
|---|---|---|
| 骨盆安装面 | 左右腿姿态和负载输入偏差 | 共基准加工、平面和止口检测 |
| 髋部三轴方向 | 实际运动学与模型不一致 | 多姿态三坐标识别 |
| 轴线交点或偏置 | 足端轨迹和腿部干涉变化 | 组合检具与整腿标定 |
| 轴承座同轴度 | 摩擦、温升和寿命下降 | 一次装夹或装配后精测 |
| 减速器止口 | 偏载、回差和噪声 | 止口、端面和跳动 |
| 输出法兰 | 大腿安装姿态 | 平面、定位和螺栓圆 |
| 传感器安装面 | 零点漂移和分量耦合 | 平面、预紧和温度检查 |
| 机械限位 | 超行程和内部碰撞 | 角度、强度和缓冲验证 |
三轴串联髋部不能只检查三个独立执行器。装配后应测量真实轴线、全行程干涉和多轴联动足端轨迹。
11. 膝关节的关键加工CTQ
| CTQ | 失控后果 | 推荐控制 |
|---|---|---|
| 膝轴与大腿基准 | 整腿长度和足端轨迹误差 | 三坐标、组合基准 |
| 左右轴承座同轴度 | 卡滞、温升和磨损 | 组合精加工或同轴检测 |
| 轴承跨距 | 倾覆刚度不足 | 负载计算和装配测量 |
| 输出法兰平面 | 小腿安装偏斜 | 平面和垂直关系 |
| 轴向间隙 | 足端晃动和冲击噪声 | 预紧、垫片和窜动检测 |
| 制动器接口 | 断电下落或释放不完全 | 间隙、扭矩和响应测试 |
| 限位结构 | 深蹲或跌倒时过载 | 强度、缓冲和可检查性 |
| 编码器零位 | 左右腿姿态不一致 | 机械标记和自动标定 |
膝关节需要在伸直附近重点检查刚度，因为小角度误差会明显改变整机高度和重心。
12. 高扭矩执行器的系统构成
髋膝执行器通常包括：
- 永磁同步电机；
- 谐波、行星、摆线或其他减速机构；
- 输出轴承；
- 电机侧与输出侧编码器；
- 扭矩传感器或电流估算；
- 制动器；
- 功率电子和温度传感；
- 壳体、密封和散热结构。
| 组件 | 不能只看 | 还要检查 |
|---|---|---|
| 电机 | 峰值扭矩 | 持续扭矩、惯量、效率和热 |
| 减速器 | 额定扭矩 | 冲击、回差、寿命和润滑 |
| 轴承 | 静载荷 | 倾覆力矩、预紧和疲劳 |
| 编码器 | 分辨率 | 安装偏心、温漂和零位 |
| 制动器 | 保持扭矩 | 释放时间、磨损和断电行为 |
| 壳体 | 强度 | 轴承变形、散热和加工稳定 |
| 线束 | 电流容量 | 弯曲、扭转、EMC和维护 |
高扭矩密度不等于高系统性能。过高减速比可能降低速度和反驱性，也会增加碰撞时的负载。
13. 轴承、减速器和壳体必须共同验证
髋膝输出端会同时承受：
- 径向载荷；
- 轴向载荷；
- 倾覆力矩；
- 减速器输出扭矩；
- 冲击和振动。
交叉滚子轴承适合紧凑承受多方向载荷，但其性能依赖：
- 轴承座圆度和同轴度；
- 端面平行；
- 预紧；
- 壳体局部刚度；
- 紧固顺序；
- 温度和润滑。
装配后应进行：
- 空载旋转阻力；
- 轴向与径向窜动；
- 已知力矩下角度变形；
- 正反向回差；
- 温升；
- 冲击后复测；
- 寿命后的磨损和零位变化。
14. 大腿轻量化框架如何设计
大腿框架质量会增加髋部输出和腿部摆动惯量，但大腿同时承担高弯矩和冲击。
常见路线：
- 铝合金CNC薄壁框架；
- 铝合金锻造或铸造毛坯再加工；
- 镁合金框架；
- CFRP管配金属端头；
- 拓扑优化金属结构；
- 金属骨架与轻量外壳分离。
| 结构特征 | 优势 | 风险 |
|---|---|---|
| 闭合箱形截面 | 抗弯抗扭效率高 | 内部装配和加工困难 |
| 开放骨架 | 减重、便于走线和维修 | 扭转刚度和侧向冲击不足 |
| CFRP长杆 | 显著降低摆动质量 | 粘接、端头和热膨胀差 |
| 局部金属嵌件 | 强化轴承和紧固区域 | 松动和应力集中 |
| 拓扑优化筋位 | 提高单位质量刚度 | 疲劳、刀具可达和表面质量 |
| 可拆卸侧盖 | 便于维护 | 重复定位和壳体变形 |
大腿轻量化不能只看静态有限元。还要验证落地、侧向碰撞、紧固面微滑移和反复步态疲劳。
15. 线束、制动器与冷却通道
髋部多轴运动会让线束发生弯曲与扭转，膝部则承受高频往复弯曲。
设计时应明确：
- 中空通道直径；
- 电源、编码器、制动器和通信线分区；
- 固定端和活动端；
- 中性长度；
- 最小弯曲半径；
- 最大累计扭转角；
- 护套与锐边距离；
- 应力释放；
- 冷却风道或液冷接口；
- 模块更换时的插拔顺序。
双编码器、制动器和高电流电机都会增加线束数量。不能在机械结构完成后才寻找走线空间。
16. 冲击、热和长期步数验证
髋膝验证应覆盖三种尺度。
单次极限
- 跌落或等效冲击；
- 急停；
- 极限下蹲；
- 碰撞；
- 断电下落。
动作周期
- 行走；
- 快走或跑步；
- 上下台阶；
- 搬运；
- 下蹲起身；
- 转身和侧移。
长期寿命
- 累计步数；
- 轴承和减速器磨损；
- 线束疲劳；
- 制动器磨损；
- 润滑变化；
- 紧固松动；
- 编码器零位漂移；
- 外壳裂纹和异响。
Honda的长期运行经验说明，数百万次稳定重复比一次高难度动作更接近商业设备的真实价值。
17. 整腿与步态标定
标定链为：
电机编码器 → 减速器输出 → 髋部真实轴线 → 膝轴 → 大腿/小腿有效长度 → 踝足姿态 → 足端接触点
完整标定包括：
- 骨盆基准和左右髋中心；
- 髋部三轴方向、交点或偏置；
- 膝轴方向和零位；
- 大腿、小腿有效长度；
- 足部安装面和接触基准；
- 正反向回差；
- 已知负载下弹性变形；
- 温度和线束反力；
- 左右腿镜像一致性；
- 足底力传感与机器人坐标对齐；
- 标定参数与序列号绑定。
整腿标定之后，还要在整机上进行站立高度、骨盆姿态、重心和步态补偿校正。
18. 量产终端测试
每个髋膝执行器或整腿模块建议进行：
| 测试 | 目的 |
|---|---|
| 电机相电阻和反电势 | 检查绕组和磁路一致性 |
| 编码器零位与比例 | 保证位置模型 |
| 空载摩擦 | 发现轴承、密封和装配偏差 |
| 扭矩—速度曲线 | 验证电机和减速系统 |
| 回差和刚度 | 建立控制补偿参数 |
| 制动器保持与释放 | 检查断电安全 |
| 温升 | 确定持续工作能力 |
| 振动与噪声 | 发现齿轮和轴承异常 |
| 线束通信 | 检查极限姿态和运动寿命 |
| 整腿足端精度 | 验证轴线、长度和零位 |
| 数据追溯 | 绑定零件、装配和软件参数 |
终端测试应自动生成每个执行器和整腿模块的参数，而不是只给出“合格/不合格”。
19. 从样件到量产的控制路线
- 01定义动作与负载行走、跑步、下蹲、搬运、冲击和恢复。
- 02选择髋膝架构串联、相交、偏置、耦合及单轴或四连杆膝。
- 03执行器联合设计电机、减速、轴承、制动、传感和热。
- 04工程样件框架、轴线、线束、限位和装配工装。
- 05整腿标定零位、轴线、腿长、回差、弹性和足端。
- 06冲击与寿命落地、温升、累计步数、线束和制动器。
- 07量产冻结CTQ、自动测试、追溯、维修和配置管理。
20. RFQ与工程评审需要哪些资料
| 资料类别 | 建议内容 |
|---|---|
| 整机信息 | 身高、质量、骨盆宽度和重心 |
| 运动要求 | 髋膝自由度、角度、速度和步态 |
| 负载工况 | 连续扭矩、峰值、落地、搬运和跌倒 |
| 传动方案 | 电机、减速器、轴承、制动和传感器 |
| 结构接口 | 骨盆、大腿、膝、小腿和踝足 |
| 材料与表面 | 框架、轴、轴承座、紧固和润滑 |
| 线束与热 | 电源、编码器、制动器、通信和冷却 |
| 质量目标 | 关节、大腿、小腿质量和惯量 |
| 标定要求 | 轴线、零位、腿长、足端和力传感 |
| 验证要求 | 回差、刚度、温升、冲击和累计步数 |
| 追溯要求 | 零件、扭矩、预紧、测试曲线和软件 |
常见问题
人形机器人髋关节为什么通常需要三个自由度？
髋关节需要承担前后摆动、左右侧摆和腿部内外旋转，分别对应俯仰、横滚和偏航。三自由度有利于行走、转身、侧移、单脚平衡和跌倒恢复，但也增加轴系、线束、重量和标定复杂度。
宇树H1的膝关节360 N·m能直接作为其他机器人的设计指标吗？
不能。公开的360 N·m属于特定宇树H1关节单元的极限扭矩，其他机器人应根据整机质量、大腿和小腿长度、速度、落地冲击、减速比、温升和寿命重新计算，不能直接照搬。
膝关节使用单轴结构还是四连杆结构更好？
单轴膝关节零件少、建模清晰、标定和维护简单，适合强调可靠性和量产的机器人。四连杆或复合中心结构可以获得更接近人体的轨迹和更好的腿部折叠，但尺寸链、摩擦、回差和装配标定更复杂。
髋膝零件尺寸合格，为什么整腿步态仍然不稳定？
步态还会受到轴承预紧、减速器回差、框架弹性、编码器零位、左右腿长度差、足端安装、线束反力、温度和控制参数影响。必须进行整腿和整机标定，不能只检查单件尺寸。
