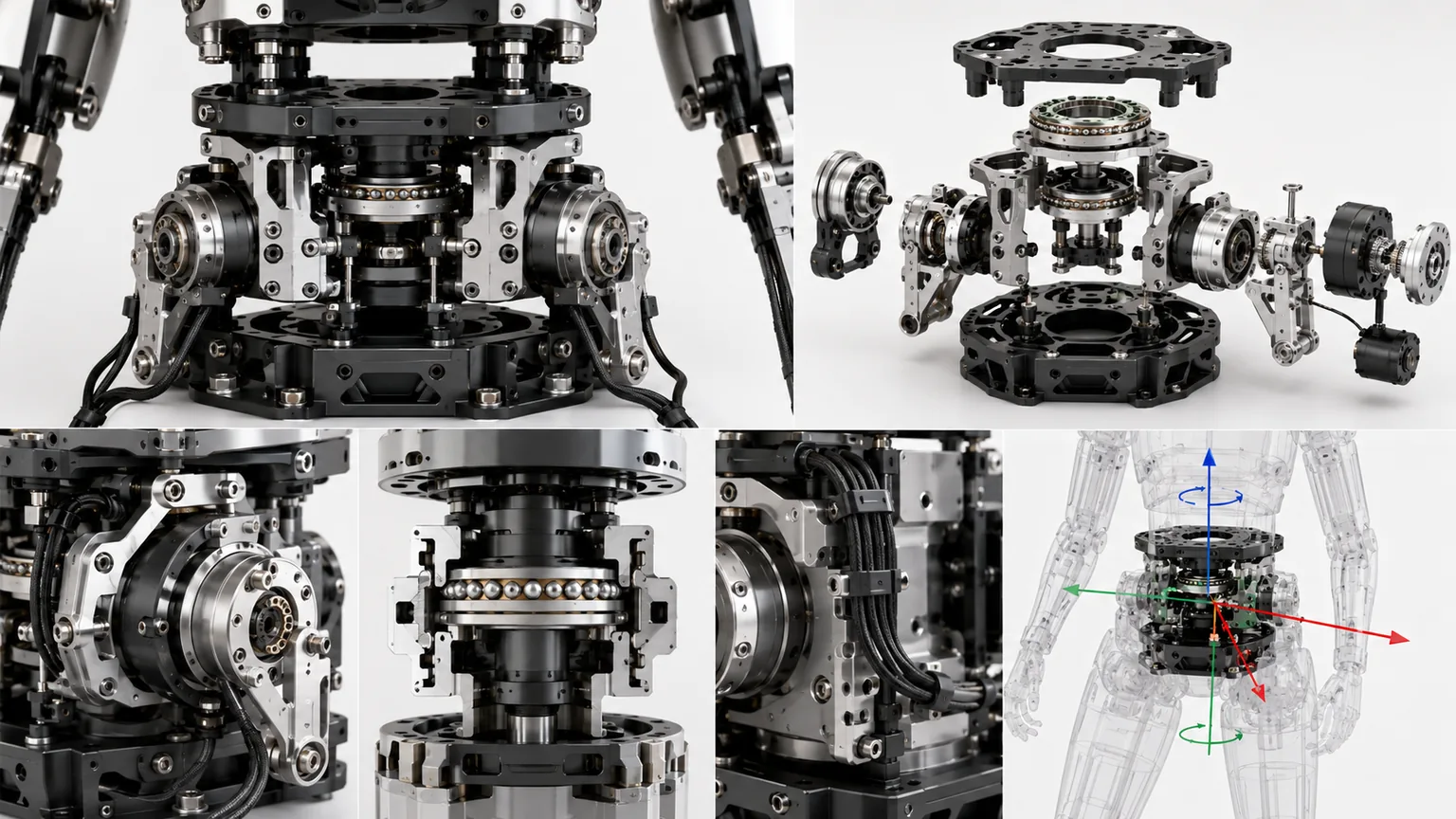

人形机器人腰部与躯干关节如何制造：三自由度腰关节、轻量框架、负载路径与整机标定

直接结论

腰部与躯干处于人形机器人质量和载荷传递的中心位置。上方连接双臂、头部、计算单元和电池，下方连接骨盆和双腿。它的设计会直接影响：

• 双臂能够覆盖的作业空间；
• 行走和转身时的重心移动；
• 搬运物体时的抗弯、抗扭能力；
• 下蹲、起身和跌倒恢复；
• 上半身惯量和整机能耗；
• 线束、冷却和电子设备的布置；
• 整机维护和模块更换。

腰部制造不能只按“几个法兰和几个轴承座”理解。真正要控制的是：

关节轴系 → 负载路径 → 传动刚度 → 传感器 → 线束 → 躯干姿态

1. 腰部为什么会显著改变整机能力

没有腰部自由度时，机器人完成转身、伸手和搬运，更多依赖髋关节、脚步和肩关节。加入腰部以后，可以：

• 扩大双臂和双手的可达空间；
• 在脚不移动时调整上半身方向；
• 配合步态移动重心；
• 减少部分肩关节的极限姿态；
• 提高下蹲、起身和跌倒恢复能力；
• 通过躯干反向运动抑制全身扰动。

DLR的上半身机器人设计将躯干运动用于扩大手臂和手部的工作空间，并通过关节侧扭矩传感提高敏感操作能力。另一类全尺寸行走机器人则只保留一个躯干自由度，说明腰部自由度并没有统一答案。

2. 先根据任务确定两轴、三轴还是柔性躯干

一项三电机三自由度耦合腱绳腰部研究表明，俯仰、横滚和偏航所需的平衡力矩并不相同，因此电机—关节的腱绳走向和机械增益也不应简单复制。该研究样机的不同轴静态输出差异很大，说明腰部三个方向不能用同一尺寸和同一负载假设设计。

这些研究数据是具体样机结果，不能直接作为商业机器人通用规格。工程项目应由整机质量、上半身负载、动作速度和跌倒恢复工况重新计算。

3. 腰部自由度应从整机动作仿真倒推

在确定关节数量和输出前，应建立典型动作工况：

• 直立时双臂前伸；
• 单臂或双臂搬运；
• 上半身左右转动；
• 弯腰取物；
• 下蹲与起身；
• 迈步和跨越障碍；
• 跌倒保护与自主恢复；
• 单脚支撑时上半身扰动；
• 承受外部推力或协作载荷。

仿真输出至少包括：

• 各轴角度范围；
• 峰值和持续扭矩；
• 转速和加速度；
• 轴承径向、轴向和倾覆载荷；
• 躯干结构变形；
• 重心轨迹；
• 关节发热和功耗；
• 线束在极限姿态下的空间。

HRP-2的开发方法就是先定义协同搬运、不整地步行、跌倒和恢复等任务，再通过动作仿真确定关节范围、输出和速度，而不是先选一个减速器再寻找应用。

4. 重物操作并不是从“抓住物体”才开始

腰部的价值不仅体现在最大角度和最大扭矩，还体现在动作开始前能否形成合适的准备姿态。

一项针对日常货架重物操作的人体动作研究，使用光学动作捕捉、鞋底六维力传感器和ZMP评价，对9名21—24岁男性在0 kg、5 kg和10 kg负载下的动作进行了比较。研究观察到两个与腰部设计直接相关的特点：

1. 提起重物前，躯干会先轻微后倾并提前“蓄势”；
2. 将重物放置到货架时，躯干会靠近物体，缩短手腕与肩部的距离，从而降低手臂负担。

负载越大，准备动作出现得越早；在放置阶段，躯干倾斜变化更明显，手腕与肩部之间的距离也更小。

这些结果来自特定受试者和实验环境，不能直接转换为所有机器人的角度或时间阈值，但能够说明：腰部设计不能只验证静态最大姿态，还要验证动作前后的动态协调。

因此，腰部工程样件至少应增加三类验证：

• 负载分级动作： 空载、轻载和额定载荷下比较准备姿态和动作时序；
• 手臂负担评价： 记录肩关节扭矩、手端距离和腰部姿态之间的关系；
• 全身平衡评价： 将腰部编码器、IMU、足底六维力和手端负载置于统一坐标系。

腰部如果具有足够的角度，却因为回差、刚度不足或线束反力无法稳定保持小幅后倾和前靠动作，仍然不能有效降低手臂负担。

5. 躯干负载路径决定框架结构

典型负载路径为：

双臂与头部载荷 → 肩部横梁 / 胸腔框架 → 腰部关节 → 骨盆框架 → 髋关节与双腿 → 地面

腰部会同时承受：

• 上半身自重形成的弯矩；
• 双臂前伸或侧伸产生的倾覆力矩；
• 搬运物体产生的持续载荷；
• 快速转身造成的惯性扭矩；
• 行走冲击和地面反力传递；
• 跌倒和恢复时的瞬态载荷。

轻量化不能只删除材料。应通过闭合截面、筋位、轴承跨距、负载导入点和局部嵌件提高单位质量刚度。

6. 跑步落地工况如何转化为腰部与骨盆的耐载要求

面向双足跑步机器人的骨盆机构研究提供了一个很有价值的设计思路：腰部和骨盆的要求不应只来自静态自重，而应从人体运动、地面反力和落地冲击共同倒推。

该研究以接近人体质量特性和连杆尺寸为目标，针对一个身高约1500 mm、质量约60 kg的女性人体模型，设定腰部质量目标和约170 mm的髋关节间距，并要求机构承受约2000 N的落地冲击。研究使用人体跑步时的地面反力、关节角度数据和SLIP模型计算各轴需求。

下面的数据只代表该研究样机，不能直接作为商业机器人的通用规格，但可以看出三个方向的要求明显不同：

这里需要区分两个概念：

• 驱动扭矩： 完成正常动作所需的连续或峰值输出；
• 耐载力矩： 落地冲击、异常姿态或瞬态载荷下机构能够承受的外部力矩。

只有电机输出满足动作要求，并不代表减速器、轴承、轴和框架能够承受落地冲击。

该研究还将原机构的谐波减速器调整为耐过载能力更高的蜗轮蜗杆方案。选型时并不是只比较减速器本体质量，而是同时考虑减速比改变后电机尺寸、输出能力和整个驱动单元的总质量。这说明“最轻的减速器”不一定产生最轻的关节模块。

对于量产腰部，应分别建立：

1. 正常动作的连续扭矩与温升工况；
2. 加速、急停和搬运的峰值扭矩工况；
3. 行走、跳跃或落地的冲击耐载工况；
4. 跌倒、碰撞和恢复动作的异常载荷工况；
5. 每种工况对应的安全系数和允许永久变形。

7. 拓扑优化不是“一键掏空”，而是负载—材料—制造的闭环

上述骨盆机构使用A7075板状框架进行拓扑优化。研究先根据跑步周期寻找各框架内部应力最大的时刻，再把关节连接处作为载荷和约束边界。设计中同时考虑屈服和疲劳，而不是只看一次静态应力。

该研究样机的优化条件包括：

• A7075材料；
• 约15 mm板厚；
• 以屈服强度和弹性模量建立允许变形；
• 将约0.11 mm作为特定模型下的位移约束；
• 另外用疲劳强度条件检查反复落地；
• 保留轴承、减速器、紧固和连接区域；
• 将优化结果重新整理成可加工的框架形状。

研究结果显示：

• 单个优化骨盆框架质量约为0.78 kg；
• 被重点优化的框架部分实现约47%的减重；
• 结合减速器与框架重新设计后，整个机构相对原机构减重约22%；
• 论文报告整体耐载能力约提高3.7倍；
• 跳跃试验中，样机承受了与目标跑步落地同等或更高的地面反力，试验后没有发生结构破坏。

这些数字属于该研究机构和边界条件，真正值得借鉴的是方法：

1. 01取得真实载荷谱由跑步、落地、搬运和恢复动作提取力和力矩。
2. 02寻找最危险时刻不是只分析直立姿态，而是扫描完整动作周期。
3. 03定义保留区域轴承座、减速器接口、螺栓座和定位基准不得随意删除。
4. 04同时约束屈服与疲劳落地冲击和反复循环需要不同评价条件。
5. 05重构为可制造形状把优化云图转换成可加工筋位、闭合截面和刀具可达结构。
6. 06检查加工变形薄壁、开口和大面积去料需要规划装夹与加工顺序。
7. 07用实机冲击验证结构分析之后仍要进行落地、跳跃或等效加载试验。

拓扑优化还不能替代后续工程判断。螺纹附近、轴承座过渡、锐角、表面缺陷和加工残余应力，都可能成为疲劳起点。研究本身也指出，未优化的其他框架、轴和齿轮仍有继续减重空间，金属疲劳耐久性还需要进一步评价。

8. 腰部主框架和轴承座的关键CTQ

腰部壳体常采用铝合金CNC、铸造或锻造毛坯再加工，也可能使用镁合金、钛合金局部件或金属增材制造结构。选择路线时要同时考虑量产数量、毛坯稳定性、薄壁变形、内部通道和检修方式。

9. 串联多轴结构如何控制轴线关系

三轴串联腰部通常按偏航、横滚、俯仰中的某种顺序组合。不同顺序会改变：

• 每个执行器承受的上部质量；
• 关节工作空间和干涉；
• 电机与减速器的布置；
• 线束扭转方式；
• 运动学奇异位置；
• 整体高度和重心。

制造时不能只分别检验三个单轴模块。装配完成后还要测量：

• 三轴方向和理论夹角；
• 轴线交点或规定偏置；
• 各轴零位；
• 全行程端面和轴向跳动；
• 多轴联动后的躯干姿态；
• 正反向接近目标时的姿态差。

轴线误差会被上半身长度放大。腰部只有很小的角度误差，也可能在肩部和手端形成明显的位置偏差。

10. 传动路线决定回差、质量和维护方式

腰部偏航、俯仰和横滚的负载通常不对称。可通过不同减速比、不同电机、变力臂或耦合路径匹配各方向需求，不应为了零件共用而强行完全相同。

11. 回差、刚度和摩擦必须在负载下测量

静态空载时感觉“很紧”，不代表腰部在负载下没有晃动。需要区分：

• 减速器回差；
• 轴承和销轴间隙；
• 同步带或腱绳弹性；
• 壳体和法兰弹性变形；
• 螺栓结合面的微滑移；
• 电机控制死区；
• 摩擦和密封造成的迟滞。

推荐建立三组测试：

1. 空载正反向测试： 检查零位、启动摩擦和基础回差；
2. 已知力矩加载： 测量躯干角度—外部力矩曲线；
3. 多姿态负载测试： 在前倾、侧倾和转身位置重复测量。

输出不应只有一个“回差角度”，还应记录刚度曲线、迟滞、重复性、温度和加载方向。

12. 扭矩、位置和姿态传感器如何布置

腰部常见传感器包括：

• 电机侧编码器；
• 输出侧绝对编码器；
• 关节扭矩传感器；
• 胸腔或骨盆IMU；
• 温度传感器；
• 电流和电压监测；
• 机械零位开关或标记。

DLR的机器人平台在多数关节采用扭矩控制，以实现主动柔顺和全身平衡；其上半身系统还采用关节侧扭矩传感，提高对接触力的感知。制造接口要保证传感器不被壳体装配变形、线缆拉力或温升改变零点。

13. 线束、管路和冷却通道是腰部寿命的高风险区

腰部多轴运动会让线束同时发生弯曲和扭转。设计阶段应明确：

• 固定端和活动端；
• 中性长度；
• 最小弯曲半径；
• 单次和累计扭转角；
• 线束与锐边、螺钉和传动件的间隙；
• 电源线、通信线和传感线分区；
• 连接器方向和应力释放；
• 拆装模块时的插拔顺序；
• 冷却管路的防折和防漏。

常见失效包括：

• 极限姿态下线束拉紧；
• 多圈偏航造成累计扭转；
• 护套与壳体摩擦；
• 连接器随壳体振动松动；
• 线束反力改变小型扭矩传感器零点；
• 冷却软管折弯造成流量下降。

量产验证不能只做几次全行程动作，应按真实任务循环进行寿命测试，并在中间节点检查电阻、通信误码、外皮磨损和连接器状态。

14. 躯干内部设备布置会改变重心和热状态

胸腔内部可能安装：

• 电池；
• 控制器和驱动器；
• 计算平台；
• 通信设备；
• 散热器、风扇或液冷部件；
• IMU和电源分配；
• 安全控制单元。

设备位置会影响：

• 上半身重心高度；
• 前后和左右平衡；
• 腰部持续扭矩；
• 风道或冷却回路；
• 维修开口；
• 壳体刚度；
• 电磁干扰和传感器温漂。

批量生产中，设备替换或线束版本变化都可能改变重心。应把关键设备质量、安装位置和版本纳入整机配置管理，而不是只管理机械零件版本。

15. 碰撞、跌倒和恢复要求必须进入结构设计

HRP-2在设计时不仅考虑正常步行和搬运，还明确考虑跌倒后的冲击吸收、自主恢复和模块更换。其腰部俯仰轴主要服务于跌倒应对与恢复，偏航轴用于扩大上半身作业空间和步幅。

对于量产机器人，应在腰部和躯干设计中考虑：

• 机械限位和软限位；
• 极限姿态的缓冲；
• 可控受撞区域；
• 外壳与内部设备之间的吸能空间；
• 断电时的姿态和下落风险；
• 过载后可检查的基准；
• 易损模块的快速更换；
• 更换后的重复定位和重新标定。

跌倒设计不是简单增加外壳厚度。过度加重会提高整机惯量和冲击能量，应通过材料、结构、缓冲和动作控制共同处理。

16. 模块化装配如何避免“拆一次就变一次”

腰部、胸腔、肩部和骨盆通常需要模块化，以便装配、维护和更换。

模块接口建议包含：

• 承载止口；
• 定位销或键；
• 独立紧固螺栓；
• 电气和冷却快速连接；
• 防错方向；
• 可测量的基准面；
• 序列号和标定数据关联。

17. 整机标定不能停留在电机零位

腰部装配后需要建立以下关系：

电机编码器 → 减速器输出 → 关节真实角度 → 躯干姿态 → 肩部与手端位置

完整标定可包括：

1. 机械基准和零位确认；
2. 电机方向与编码器比例检查；
3. 输出侧角度测量；
4. 三轴正交或偏置参数识别；
5. IMU与骨盆、胸腔坐标对齐；
6. 已知负载下的弹性变形补偿；
7. 正反向运动的回差和迟滞测量；
8. 线束反力与温度影响检查；
9. 拆装后重复定位验证；
10. 标定参数与序列号绑定。

高速度会影响某些耦合腰部的姿态精度，因此标定不能只在低速空载条件下完成，还应覆盖典型速度和载荷。

18. 从样件到量产的控制路线

1. 01定义整机任务步态、搬运、工作空间、跌倒与恢复。
2. 02选择腰部架构两轴、三轴、串联、并联或耦合传动。
3. 03动力学与负载分析扭矩、速度、重心、轴承和结构变形。
4. 04工程样件轴系、传动、线束、限位和模块接口。
5. 05装配与姿态标定零位、轴线、IMU、回差和负载补偿。
6. 06寿命与异常工况线束、温升、冲击、跌倒和拆装循环。
7. 07量产冻结CTQ、工装、检测、配置和数据追溯。

19. RFQ与工程评审需要哪些资料

常见问题

人形机器人腰部必须做成三自由度吗？

不一定。两自由度腰部已经能够提供前后俯仰和水平转身；三自由度增加横滚能力，有利于平衡和全身动作，但也增加重量、轴系、传动、线束、控制和标定复杂度。应根据任务和整机动力学确定。

腰部零件尺寸都合格，为什么装配后仍会出现晃动？

晃动可能来自轴承预紧不足、减速器回差、壳体受力变形、紧固面不平、销钉间隙、传动带或腱绳弹性，以及多个关节误差叠加。需要同时检查单件尺寸、装配刚度、静态回差和负载下姿态偏差。

腰部关节的线束为什么特别容易损坏？

腰部通常承担多轴大角度运动，线束会经历扭转、弯曲、摩擦和局部夹压。若没有明确中性长度、最小弯曲半径、固定点、应力释放和极限姿态余量，反复动作后容易出现导线疲劳、连接器松动或信号漂移。

腰部量产前最关键的整机验证是什么？

应验证全姿态工作空间、上半身负载下的刚度和回差、零位与姿态标定、线束寿命、温升、碰撞与跌倒恢复、紧固可靠性、左右动作一致性，以及拆装模块后的重复定位和重新标定能力。
